Bray Series 31H هو صمام فراشة مبطن بالمطاط بنمط Lug، بنطاق أحجام من NPS 2 إلى 20 (DN 50 إلى 500)، ومتوافق مع فلنجات ASME Class 125/150 وEN 1092 PN16. يبلغ أقصى ضغط تشغيل للصمام 250 psi (17.2 Bar)، ويتحمل درجات حرارة من -29°C إلى 121°C، ويوفر إحكامًا ثنائي الاتجاه بمستوى خالٍ من الفقاعات. وهو مناسب لعزل أنظمة مياه التدفئة والتهوية وتكييف الهواء، وخطوط الأنابيب الصناعية عالية الضغط، وخطوط أنابيب الخدمات الطرفية.
صورة منتج صمام الفراشة المبطن بالمطاط Series 31H
1 / 2

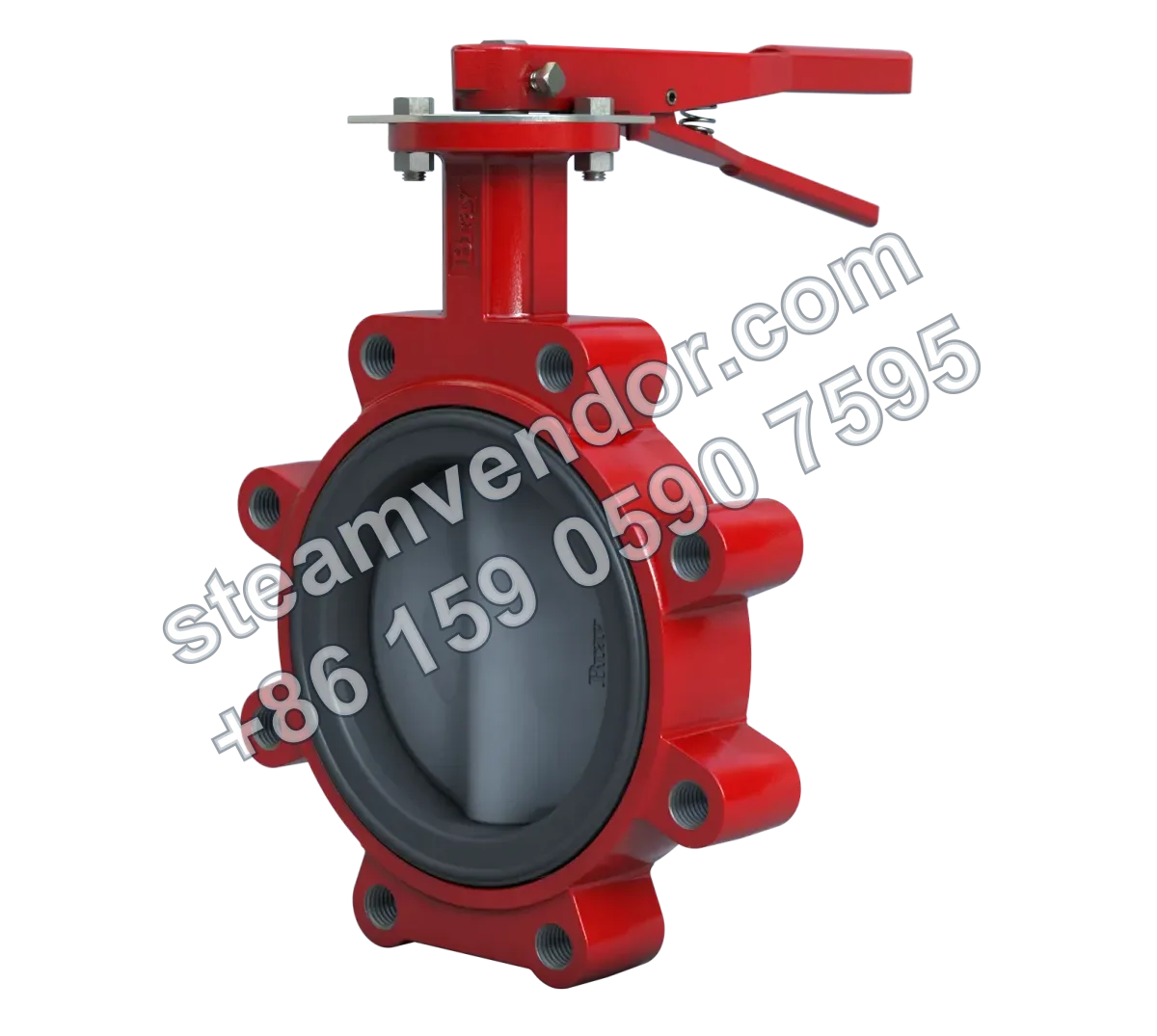

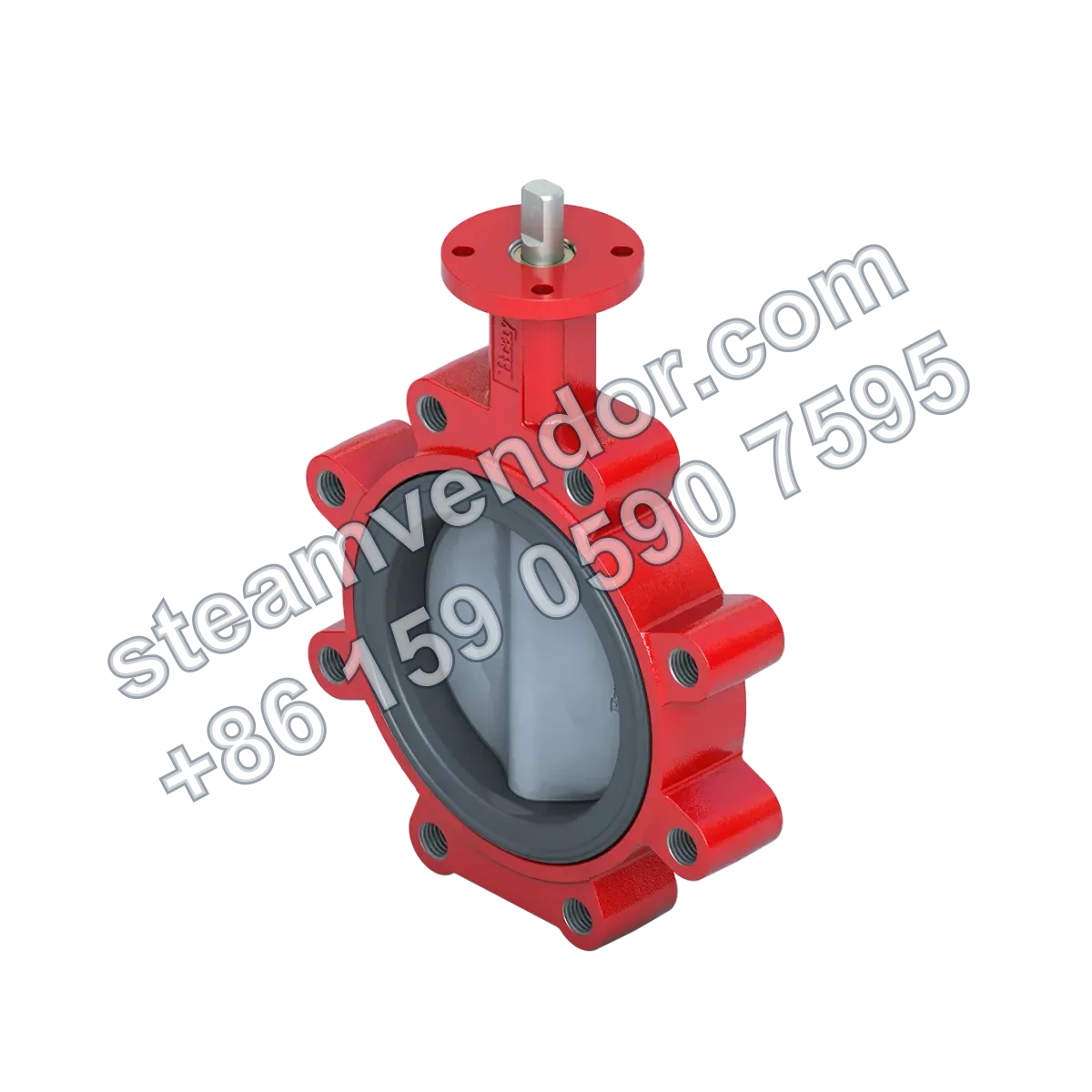

صمام فراشة Bray Series 31H مبطن بالمطاط بنمط Lug
صمام فراشة مبطن بالمطاط بنمط Lug، مناسب للعزل في أنظمة التدفئة والتهوية وتكييف الهواء وخطوط الأنابيب الصناعية، مع خيارات مقعد EPDM أو BUNA-N.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق المقاسات
- NPS 2 إلى 20 / DN 50 إلى 500
- مادة جسم الصمام
- حديد زهر، حديد زهر مطيل
- نوع جسم الصمام
- Lug
- نطاق درجة حرارة التشغيل
- -29°C إلى 121°C
- أقصى ضغط تشغيل
- 250 psi (17.2 Bar)
- فئة الإحكام
- إحكام ثنائي الاتجاه بمستوى خالٍ من الفقاعات
- مادة المقعد
- EPDM ملتصق، BUNA-N ملتصق
- مادة القرص
- حديد زهر مطيل مطلي بالنايلون 11، برونز ألومنيوم-نيكل، فولاذ مقاوم للصدأ
- مادة الساق
- فولاذ مقاوم للصدأ 416
- الطلاء
- طلاء ألياف البوليستر
- معيار تخريم الفلنجة
- ASME B16.1 Class 125، ASME B16.5 Class 150، EN 1092 PN16
- معيار البعد الوجهي
- MSS SP-67، API 609 الفئة A، EN 558 Series 20
- معايير الاختبار
- MSS SP-61، API 598، EN 12266-1، ISO 5208
- الشهادات
- ABS، ATEX، CRN، DNV، NSF 61/372، PED، PE(S)R، SIL، TR CU
مجالات التطبيق
عزل أنظمة مياه التدفئة والتهوية وتكييف الهواء
يستخدم لعزل خطوط أنابيب التدفئة والتهوية وتكييف الهواء التي تتوافق مع نطاق الضغط ودرجة الحرارة للصمام. يتوافق Series 31H مع فلنجات ASME Class 125/150 وPN16، ويوفر إحكامًا ثنائي الاتجاه بمستوى خالٍ من الفقاعات، وتدرج وثائق المنتج أنظمة التدفئة والتهوية وتكييف الهواء ضمن التطبيقات.
عزل خطوط الأنابيب الصناعية عالية الضغط
يستخدم لعزل خطوط الأنابيب الصناعية التي تتوافق مع أقصى ضغط تشغيل مسموح يبلغ 250 psi ونطاق درجات حرارة من -29°C إلى 121°C. تدرج وثائق المنتج الضغط العالي ضمن التطبيقات، وتنص على أن الصمام يوفر إحكامًا ثنائي الاتجاه بمستوى خالٍ من الفقاعات.
عزل خطوط أنابيب الخدمات الطرفية
يستخدم لعزل خطوط الأنابيب في مواقع الخدمات الطرفية. Series 31H هو صمام فراشة مبطن بالمطاط بنمط Lug، ومتوافق مع فلنجات ASME Class 125/150 وPN16، ويوفر إحكامًا ثنائي الاتجاه بمستوى خالٍ من الفقاعات، وتدرج وثائق المنتج الخدمات الطرفية ضمن التطبيقات.
نقاط الاختيار
مقعد EPDM أو BUNA-N ملتصق
يتوفر الصمام بخيارات مقعد EPDM ملتصق أو BUNA-N ملتصق، ويمكن اختيار مادة المقعد وفقًا للوسط وظروف درجة الحرارة.
إحكام ثنائي الاتجاه بمستوى خالٍ من الفقاعات وإحكام ثانوي للساق
يوفر المنتج إحكامًا ثنائي الاتجاه بمستوى خالٍ من الفقاعات، ويشتمل على إحكام رئيسي وثانوي بين القرص والمقعد وبين الساق والمقعد، لتقليل مخاطر التسرب الداخلي والخارجي.
خيارات متعددة لمواد القرص وطلاء البوليستر
يتوفر القرص من الحديد الزهر المطيل المطلي بالنايلون 11، أو برونز الألومنيوم-نيكل، أو الفولاذ المقاوم للصدأ. ويستخدم جسم الصمام طلاء ألياف البوليستر، ويمكن اختيار تركيبة المواد حسب ظروف الوسط.
جسم بنمط Lug وتخريم فلنجات متعدد المعايير
يتميز المنتج بجسم بنمط Lug، ويتوافق تخريم الفلنجات مع معايير ASME B16.1 Class 125 وASME B16.5 Class 150 وEN 1092 PN16.
ملاحظات التركيب والصيانة
التحقق من معيار الفلنجة وخلوص القرص
قبل التركيب، يجب التحقق من أن الفلنجات المتزاوجة تتوافق مع ASME B16.1 Class 125 أو ASME B16.5 Class 150 أو EN 1092 PN16، والتأكد من أن القطر الداخلي للفلنجة ومحاذاة الأنابيب يفيان بمتطلبات خلوص فتح وإغلاق القرص. يمنع ذلك اصطدام القرص بالأنبوب أو الفلنجة المجاورة، والذي قد يؤدي إلى تلف القرص أو المقعد، أو خلل في الفتح والإغلاق، أو فشل الإحكام.
الأسئلة الشائعة
ما مبدأ تشغيل صمام الفراشة المبطن بالمطاط Series 31H؟
يعتمد Series 31H على تصميم ساق أحادي القطعة، مع إحكام رئيسي وثانوي بين القرص والمقعد وبين الساق والمقعد. يتحقق الإحكام من خلال التداخل بين القرص والمقعد، وعند الفتح تدير الساق القرص لفتحه بهدف التحكم في تدفق المائع.
ما النقاط الرئيسية التي يجب مراعاتها عند اختيار هذا الصمام؟
ينبغي مراعاة نطاق المقاسات (DN/القطر الاسمي)، ومعيار الفلنجة والتخريم (ASME B16.1/125، 150، EN 1092 PN16)، ومادة جسم الصمام، ومادة الساق، ومادة الإحكام، وحدود درجة الحرارة والضغط، ونطاق الاختبارات والشهادات، لضمان التوافق مع الوسط وظروف النظام.
كيف تظهر متانة Series 31H في البيئات القاسية؟
يستخدم جسم صمام بطلاء بوليستر مقاوم للتآكل، وساقًا من الفولاذ المقاوم للصدأ 416، وتصميم إحكام مزدوج، وقرصًا مطليًا بالنايلون 11. وبالاقتران مع جسم من الحديد الزهر أو الحديد الزهر المطيل، يوفر مقاومة جيدة للتآكل وأداء إحكام طويل الأمد.
كيف يمكن تحديد أداء الإحكام ومستوى التسرب لهذا الصمام؟
يحتوي الصمام على إحكام رئيسي وثانوي، ويوفر تصميمه تغليفًا لوسط الأنابيب لتحقيق إحكام ثنائي الاتجاه بمستوى خالٍ من الفقاعات، بما يتوافق مع متطلبات معايير الاختبار الصناعية ذات الصلة. يجب تأكيد مستوى التسرب المحدد وفقًا للطراز الفعلي وظروف التشغيل.
ما المعلمات التي يجب الانتباه إليها أثناء التركيب لضمان الأداء؟
يجب التأكد من مطابقة فتحة الصمام لثقوب الفلنجة وفق معايير ASME/EN، وتحديد نطاق درجة حرارة وضغط الوسط بشكل صحيح، واختيار مادة المقعد المناسبة (EPDM/BUNA-N). تجنب تجاوز حدود درجة الحرارة والضغط المحددة، وتأكد من إحكام ربط وصلة الفلنجة لتحقيق أداء إحكام جيد.
