يُعد Bray 36H صمام فراشة مبطنًا بالمطاط ومزودًا بشفاه كاملة للأنابيب كبيرة القطر، بأحجام NPS 24 إلى 60 (DN 600 إلى 1500). ويتميز بجسم من الحديد الزهر القابل للطرق ومقعد EPDM أو BUNA-N ملتصق، مع إحكام ثنائي الاتجاه بدرجة فقاعة. يبلغ الحد الأقصى لضغط التشغيل المسموح به 232 psi (16 بار)، وهو مناسب لعزل خطوط التوزيع الرئيسية كبيرة القطر في أنظمة التدفئة والتهوية وتكييف الهواء ولعزل الخدمات الطرفية في خطوط الأنابيب الكبيرة.

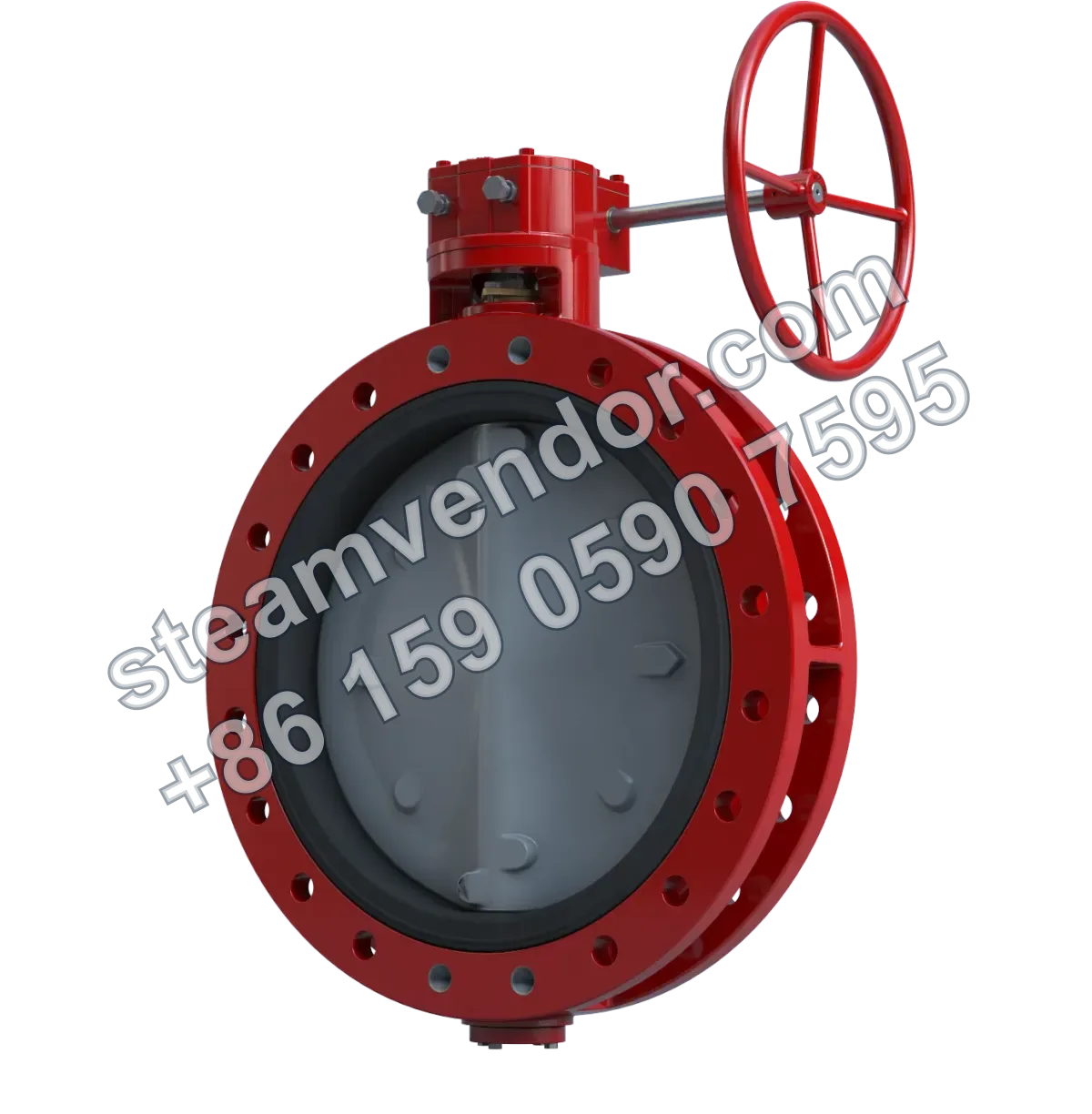

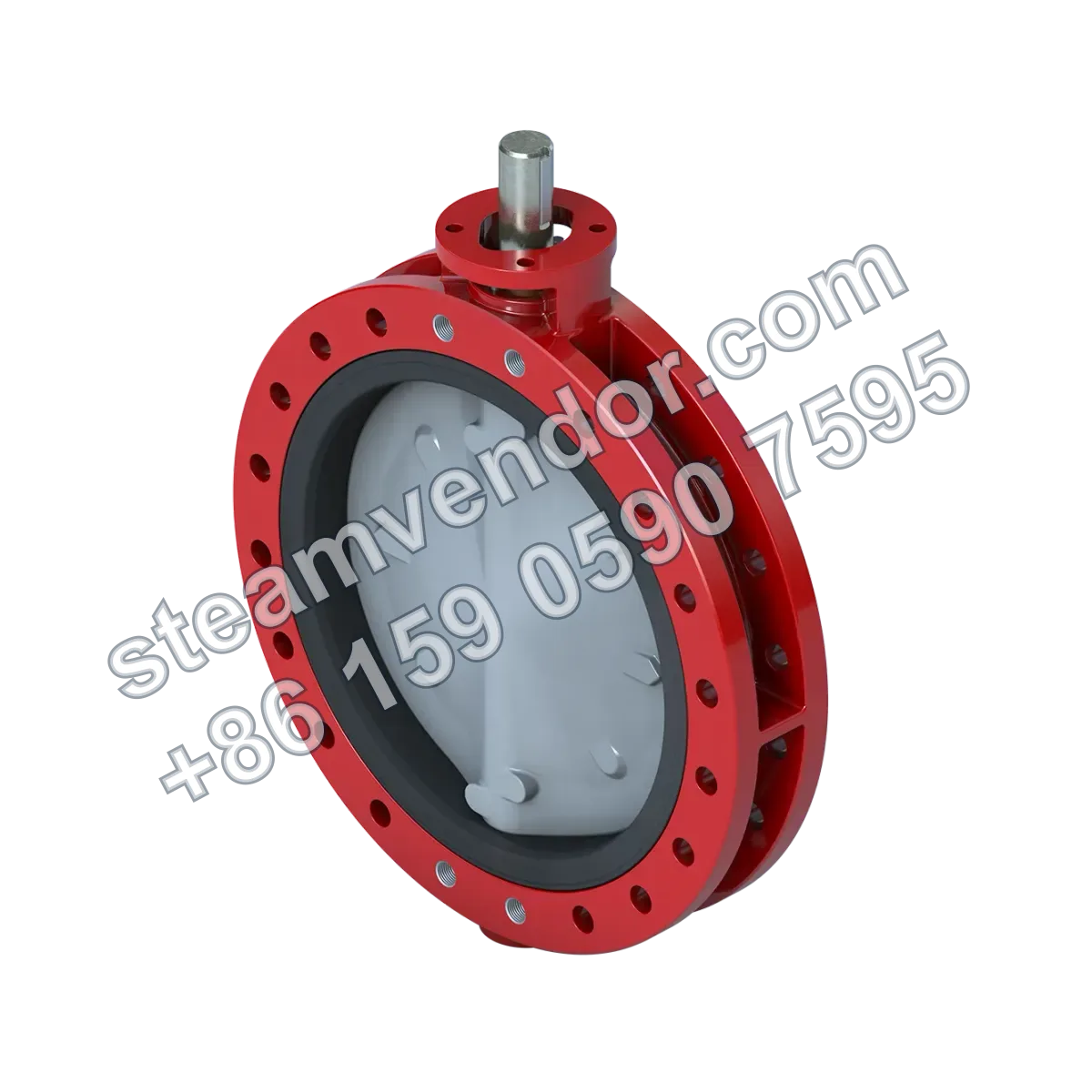

صمام 36H بمقعد مبطن بالمطاط
1 / 2
Bray 36H صمام فراشة مبطن بالمطاط ومزود بشفاه كاملة للأنابيب كبيرة القطر
صمام فراشة مبطن بالمطاط ومزود بشفاه كاملة للأنابيب كبيرة القطر، مخصص لخطوط التوزيع الرئيسية لأنظمة التدفئة والتهوية وتكييف الهواء ولعزل الخدمات الطرفية، مع إحكام ثنائي الاتجاه بدرجة فقاعة.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق المقاسات الاسمية
- NPS 24 إلى 60 / DN 600 إلى 1500
- نوع جسم الصمام
- مزود بشفاه كاملة
- الحد الأقصى لضغط التشغيل المسموح به
- 232 psi (16 بار)؛ الخدمة الطرفية: 150 psi (10 بار)
- نطاق درجة حرارة التشغيل
- -20°F إلى 250°F (-29°C إلى 121°C)
- فئة الإحكام
- إحكام ثنائي الاتجاه بدرجة فقاعة
- مادة جسم الصمام
- حديد زهر قابل للطرق
- مادة القرص
- حديد زهر قابل للطرق مطلي بالنايلون 11، فولاذ مقاوم للصدأ 316
- مادة ساق الصمام
- فولاذ مقاوم للصدأ 17-4 PH
- مادة المقعد
- EPDM ملتصق، BUNA-N ملتصق
- معايير ثقوب الشفاه
- ASME B16.1 الفئة 125، ASME B16.5 الفئة 150، ASME B16.47
- معايير الطول من طرف إلى طرف
- API 609 الفئة A، EN 558 السلسلة 20
- معايير الاختبار
- MSS SP-61، API 598، EN 12266-1
- الاعتمادات
- ATEX، NSF 61/372، PED، PE(S)R، SIL
مجالات التطبيق
العزل في خطوط التوزيع الرئيسية لأنظمة التدفئة والتهوية وتكييف الهواء الكبيرة
يمكن استخدام سلسلة 36H في خطوط التوزيع الرئيسية كبيرة القطر لأنظمة التدفئة والتهوية وتكييف الهواء الكبيرة للتحكم في العزل. وتوضح مستندات المنتج تطبيقه في أنظمة التدفئة والتهوية وتكييف الهواء، بأحجام اسمية من NPS 24 إلى 60، وإحكام ثنائي الاتجاه بدرجة فقاعة، وحد أقصى لضغط التشغيل المسموح به يبلغ 232 psi (16 بار).
عزل الخدمات الطرفية في خطوط الأنابيب الكبيرة
يمكن استخدام سلسلة 36H لعزل الخدمات الطرفية في خطوط الأنابيب الكبيرة. وتوضح مستندات المنتج أن هذه السلسلة مصممة خصيصًا للخدمات الطرفية، بحد أقصى لضغط التشغيل المسموح به يبلغ 150 psi (10 بار) للخدمة الطرفية، مع جسم مزود بشفاه كاملة وإحكام ثنائي الاتجاه بدرجة فقاعة.
نقاط الاختيار
قدرة تحمل الضغط في الخدمة الطرفية
هذه السلسلة مناسبة بوضوح لظروف الخدمة الطرفية، ويبلغ ضغطها الاسمي للخدمة الطرفية 150 psi (10 بار)، ما يجعل ذلك معيارًا للاختيار في تطبيقات عزل نهايات خطوط الأنابيب كبيرة القطر.
وصلة كاملة الشفاه للأنابيب كبيرة القطر
هذه السلسلة عبارة عن صمام فراشة مزود بشفاه كاملة، ويتراوح نطاق مقاساته الاسمية من NPS 24 إلى 60 (DN 600 إلى 1500). ويمكن أن تتوافق ثقوب الشفاه مع ASME B16.1 الفئة 125 وASME B16.5 الفئة 150 ومعيار ASME B16.47.
إحكام ثنائي الاتجاه بدرجة فقاعة
تتميز هذه السلسلة بإحكام ثنائي الاتجاه بدرجة فقاعة، وهي مناسبة للتطبيقات التي تتطلب إيقافًا محكمًا للتدفق في كلا الاتجاهين.
ساق صمام من الفولاذ المقاوم للصدأ 17-4 PH
تُصنع ساق الصمام في هذه السلسلة من الفولاذ المقاوم للصدأ 17-4 PH، ويمكن اعتماد ذلك كعنصر للتحقق من مادة مكونات التشغيل في صمامات الفراشة كبيرة القطر.
ملاحظات التركيب والصيانة
تقييد ضغط التشغيل في الخدمة الطرفية
عند استخدام صمام سلسلة 36H في الخدمة الطرفية، يجب ألا يتجاوز ضغط التشغيل 150 psi (10 بار)، ولا يجوز استخدامه في ظروف الخدمة الطرفية وفق الحد الأقصى لضغط التشغيل المسموح به البالغ 232 psi (16 بار).
الأسئلة الشائعة
ما مبدأ تشغيل صمام الفراشة المبطن بالمطاط من سلسلة 36H؟
سلسلة 36H عبارة عن صمام فراشة يدوي عالي الضغط، مزدوج الشفاه ومبطن بالمطاط، ويعتمد على فتح القرص للوسط أو إغلاقه لتحقيق التحكم في الخدمة أحادية الاتجاه والإيقاف ثنائي الاتجاه. يوفر تصميم الإحكام بين القرص والجسم إحكامًا بدرجة فقاعة أثناء التدفق الأمامي والعكسي، مما يضمن التحكم في اتجاه الوسط. ويجب تأكيد مبدأ التشغيل المحدد بالرجوع إلى مادة الإحكام ووصلة الشفاه للطراز الفعلي.
ما نقاط الاختيار الرئيسية لهذا الصمام؟
يجب أن يركز الاختيار على نطاق المقاسات (NPS 24–60 / DN 600–1500)، ومادة جسم الصمام المصنوعة من الحديد الزهر القابل للطرق، وساق الصمام المصنوعة من الفولاذ المقاوم للصدأ 17-4 PH، ومواد الإحكام EPDM الملتصق/BUNA-N الملتصق، ونطاق درجة الحرارة (-29°C إلى 121°C). كما يجب تأكيد الحد الأقصى لضغط التشغيل المسموح به وتصنيف الشفاه بما يتوافق مع ضغط النظام ومعيار الشفاه.
ما تصنيفات الضغط والاعتمادات المتاحة لسلسلة 36H؟
يبلغ الحد الأقصى لضغط التشغيل المسموح به 232 psi (16 بار)، بينما يبلغ ضغط الخدمة الطرفية 150 psi (10 بار). وتشمل الاعتمادات ATEX وNSF 61/372 وPED وPE(S)R وSIL، كما تتوافق معايير الاختبار مع MSS SP-61 وAPI 598 وEN 12266-1.
ما التطبيقات المناسبة لهذا الصمام؟
يناسب تطبيقات الضغط العالي وأنظمة التدفئة والتهوية وتكييف الهواء والخدمات الطرفية، كما تتوفر له مقاسات كبيرة لتلبية احتياجات خطوط الأنابيب كبيرة القطر. ويجب تأكيد التطبيق الفعلي وفق الوسط ودرجة الحرارة وظروف التركيب في الموقع.
ما النقاط التي يجب مراعاتها أثناء التركيب والصيانة أو عند توفير قطع الغيار والإصلاح؟
يجب الالتزام بمعايير ثقوب الشفاه المحددة (ASME B16.1 الفئة 125، ASME B16.5 الفئة 150، ASME B16.47) وبمعايير الطول من طرف إلى طرف (API 609 الفئة A، EN 558 السلسلة 20)، مع ضمان نظافة أسطح الإحكام وتشحيم ساق الصمام وربط البراغي وفق عزم الدوران المحدد. ويجب تأكيد خطوات الصيانة المحددة وفق الطراز الفعلي وظروف التطبيق.
