منظم ضغط مع فلتر 5 ميكرون من Bray Series 55 لترشيح الهواء المضغوط وتنظيم ضغطه، مناسب لفروع هواء التغذية لمحددات الموضع 6A و6P. يتراوح ضغط الضبط للمنتج من 7–125 PSIG، ويستخدم وصلات دخول وخروج 1/4" NPT أو G 1/4، وهو مناسب للمعالجة المسبقة للهواء قبل محددات الموضع لتقليل احتمال دخول الشوائب إلى مسارات الهواء الداخلية.

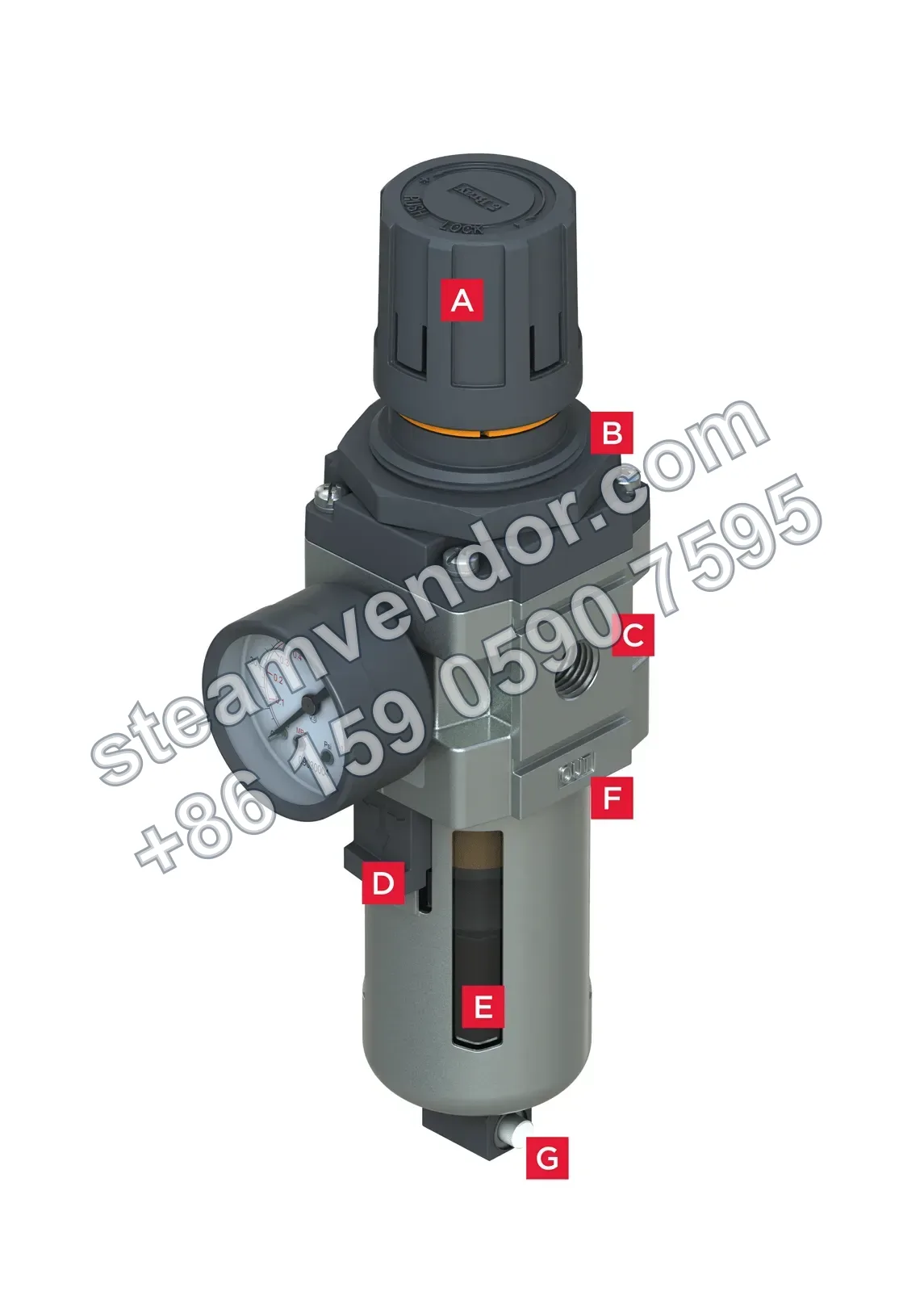

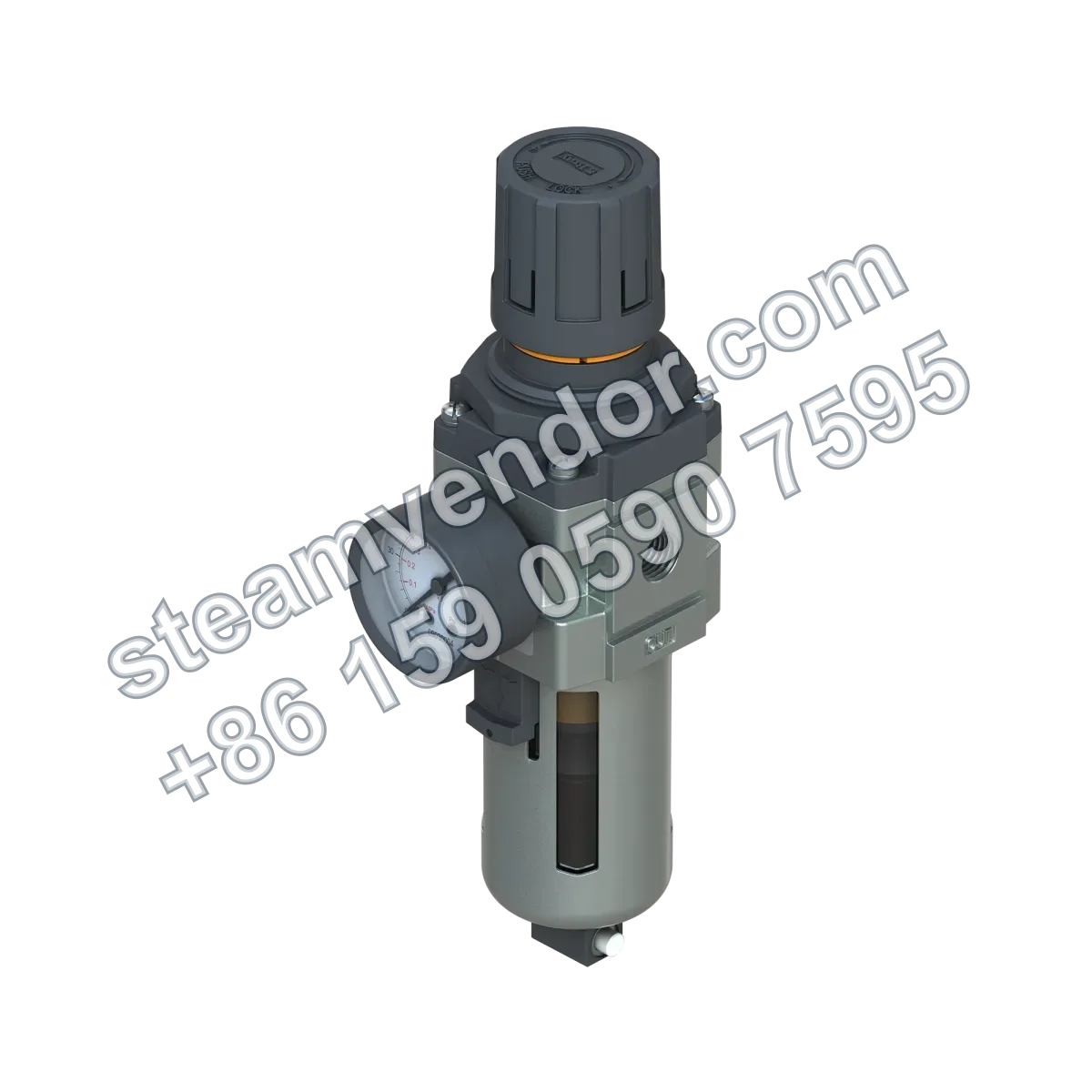

صورة منتج منظم الضغط مع فلتر Series 55
1 / 3
منظم ضغط مع فلتر 5 ميكرون من Bray Series 55، متوافق مع محددات الموضع 6A و6P
منظم ضغط مع فلتر 5 ميكرون للمعالجة المسبقة لهواء التغذية لمحددات الموضع الهوائية، يدعم وصلة 1/4 بوصة.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- دقة الترشيح
- 5 ميكرون (5 Micron Standard)
- نطاق ضغط الضبط
- 7 – 125 PSIG (0.05 - 0.85 MPa / 0.5 - 8.6 Bar)
- الضغط المقنن الأقصى
- 0 – 250 PSIG (0 - 17.2 bar / 0 - 1.70 MPa)
- معدل التدفق المقنن القياسي
- 30 SCFM (مقاس عند ضغط دخول 100 psig، وضبط ثانوي دون تدفق عند 90 psig، وانخفاض ضغط 10 psig)
- نطاق درجة حرارة التشغيل
- 32°F - 175°F (0°C - 80°C)
- سن لولب منافذ دخول وخروج الهواء
- 1/4" NPT أو G 1/4
- سن لولب وصلة مقياس الضغط
- G 1/8
- مادة جسم الصمام
- سبائك الزنك (Zinc)
- مادة وعاء الفلتر
- بولي كربونات شفاف (قياسي)، سبائك زنك معدنية مع نافذة رؤية (اختياري)
- سعة وعاء الفلتر
- 2 Ounce
- طريقة التركيب
- حامل جداري من الفولاذ المقاوم للصدأ أو تثبيت ملولب على لوحة
مجالات التطبيق

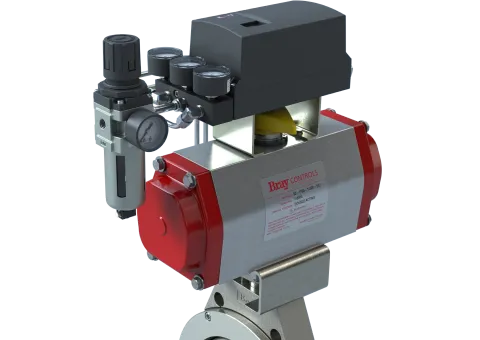

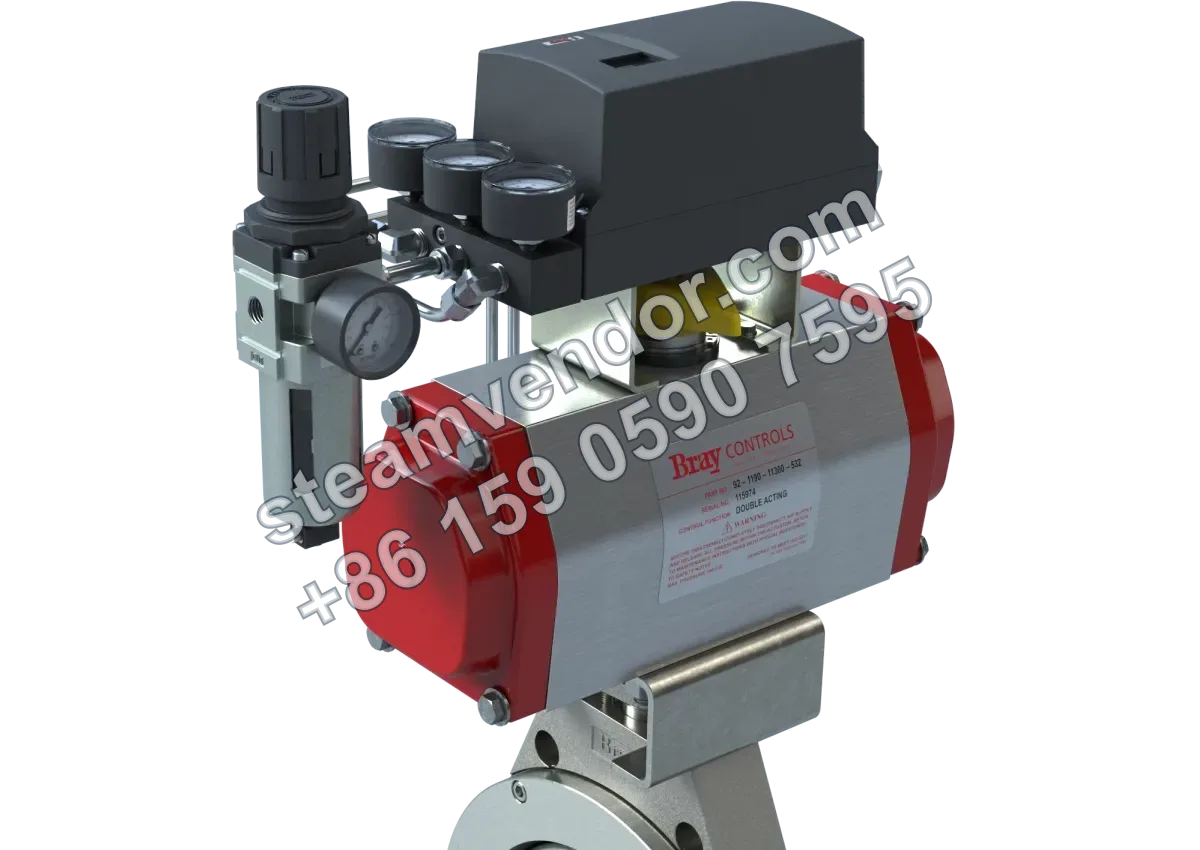

المعالجة المسبقة لهواء التغذية لمحدد الموضع الذكي Bray Series 6A
يتم تركيبه على فرع هواء التغذية المضغوط لمحدد الموضع Bray Series 6A، ويستخدم ترشيحًا اسميًا بمقدار 5 ميكرون لإزالة الشوائب الصلبة والسائلة وتنظيم ضغط هواء التغذية اللاحق، لتقليل احتمال دخول الشوائب إلى مسارات الهواء الداخلية لمحدد الموضع.
المعالجة المسبقة لهواء التغذية لمحدد الموضع الهوائي Bray Series 6P
يتم تركيبه على فرع هواء التغذية المضغوط أمام محدد الموضع Bray Series 6P، ويستخدم ترشيحًا اسميًا بمقدار 5 ميكرون لإزالة الشوائب الصلبة والسائلة وتنظيم ضغط هواء التغذية اللاحق، لتزويد محدد الموضع بهواء مضغوط مرشح ومنخفض الضغط.
نقاط الاختيار
ترشيح وخفض ضغط بمقدار 5 ميكرون متوافق مع محددات الموضع 6A و6P
يوفر ترشيحًا اسميًا بمقدار 5 ميكرون ووظيفة خفض الضغط. توصي الوثائق صراحة باستخدامه مع محددات الموضع Bray 6A و6P لتقليل تأثير الشوائب في الهواء المضغوط على مسارات الهواء الداخلية لمحدد الموضع.
اختيار تكوين وعاء فلتر شفاف أو معدني
يتوفر وعاء فلتر قياسي من البولي كربونات الشفاف، مع خيار وعاء فلتر معدني من سبائك الزنك مزود بنافذة رؤية، ويمكن الاختيار وفق متطلبات الموقع لمادة الوعاء والمراقبة المرئية.
متوافق مع التركيب الجداري والتركيب على اللوحة
يدعم التركيب باستخدام حامل جداري من الفولاذ المقاوم للصدأ، كما يدعم التثبيت الملولب على اللوحة لتسهيل التوافق مع تخطيطات المعدات المختلفة.
ملاحظات التركيب والصيانة
يُمنع التوصيل بأسطوانات الهواء المضغوط عالية الضغط
عند توصيل مصدر الهواء، لا يجوز توصيل منظم الضغط مع الفلتر هذا بأسطوانة هواء مضغوط عالية الضغط. يجب ألا يتجاوز ضغط مصدر الهواء الحد الأقصى للضغط المقنن للمنتج وهو 250 PSIG (17.2 bar/1.70 MPa).
التحقق من مواصفة سن لولب وصلة مقياس الضغط
عند تركيب مقياس الضغط، يجب التحقق من أن مواصفة الوصلة هي G 1/8 واستخدام وصلة لولبية متطابقة، لتجنب التركيب القسري باستخدام سنون لولبية غير متوافقة.
الأسئلة الشائعة
ما مبدأ عمل منظم الضغط مع الفلتر Series 55؟
تعمل Series 55 عبر ترشيح مصدر الهواء أولاً ثم تنظيم الضغط، حيث تحقق ثلاث خطوات متكاملة خرج ضغط مستقرًا في جهة المصب. يمكن لعنصر الترشيح 5 ميكرون إزالة الجسيمات الصلبة والشوائب السائلة لضمان حصول المعدات الهوائية في جهة المصب على هواء نظيف.
ما التطبيقات المناسبة لنطاق ضغط الضبط لهذا الصمام؟
يتراوح ضغط الضبط من 7–125 PSIG، وهو مناسب لتطبيقات التحكم الهوائي التي تتطلب تحكمًا مستقرًا في مصدر هواء بضغط منخفض إلى متوسط. يجب تأكيد التكوين المحدد وفقًا للطراز الفعلي وظروف التطبيق.
ما النقاط الأساسية المتعلقة بوصلات وتركيب Series 55؟
توفر منافذ الضغط سن لولب 1/4" NPT أو سنًا متريًا G1/4، بينما يكون منفذ مقياس الضغط G1/8. يتوفر حامل جداري اختياري من الفولاذ المقاوم للصدأ أو تثبيت على لوحة، ما يوفر تركيبًا سهلًا ويتوافق مع معايير الأنابيب العامة.
ما التوصية للاستخدام مع محددات الموضع؟
يوصى بشدة باستخدامه مع محددات الموضع الهوائية Series 6A أو Series 6P لتجنب انسداد مسارات الهواء في محدد الموضع بالشوائب الدقيقة وتحسين دقة التحكم والموثوقية الإجمالية.
ما خصائص الصيانة لهذا المنظم مع الفلتر؟
يعتمد وعاء الفلتر هيكل قفل سريع الفك، مما يسهل التفكيك والتنظيف واستبدال عنصر الترشيح 5 ميكرون. يتيح التصميم الشفاف للوعاء التحقق الميداني من تراكم الرطوبة ومستوى السائل، كما يوفر غطاء معدني حماية إضافية. تخضع تفاصيل الصيانة المحددة لدليل التشغيل في الموقع.
