Bray S20/FS20 هو صمام كروي ملولب NPT أحادي القطعة ذو ممر مخفض، مصنوع من الفولاذ المقاوم للصدأ، ومناسب للأنابيب من ¼ إلى 2 بوصة. جسم الصمام والكرة مصنوعان من الفولاذ المقاوم للصدأ CF8M. يتحمل المنتج ضغط 2000 psi WOG، ويعمل ضمن درجات حرارة من -46°C إلى 232°C، ويتميز بساق مركبة من الأسفل ومقاومة للانقلاع وحشوة محملة نابضيًا لتلبية متطلبات عدم التسرب. يأتي FS20 مزودًا باعتماد السلامة من الحريق، وتأريض مضاد للكهرباء الساكنة، وحشوة غرافيت قابلة للضبط، وهو مناسب للظروف التي تتطلب مقاومة الغازات الحامضية.
سلسلة S20/FS20
1 / 3

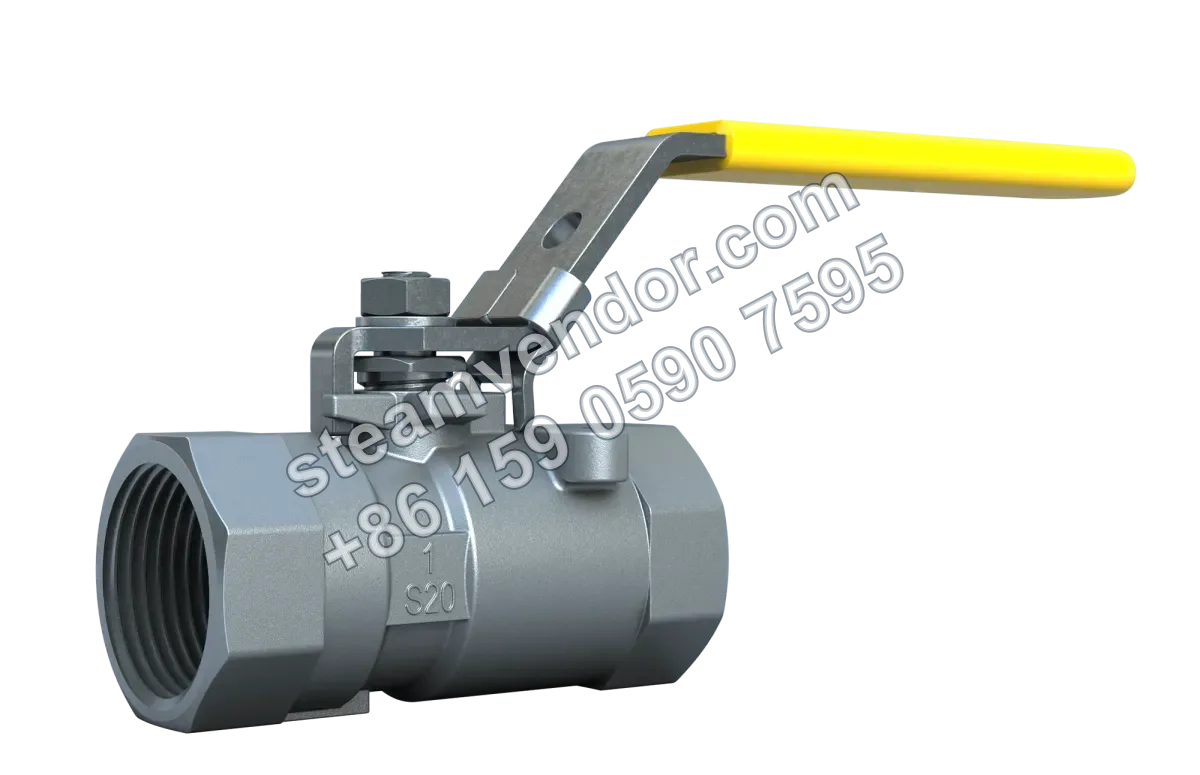

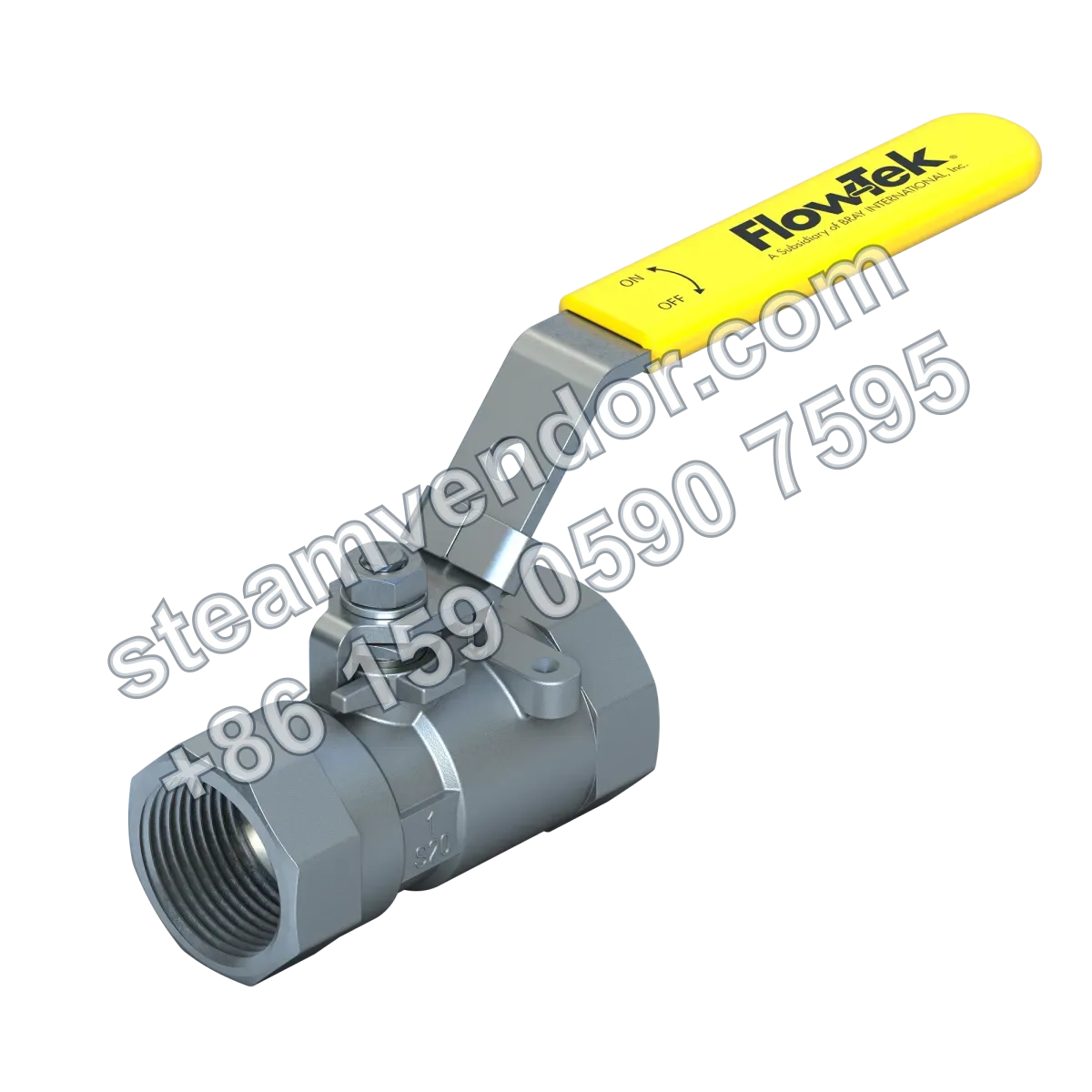

صمام كروي ملولب من الفولاذ المقاوم للصدأ Bray S20/FS20
صمام كروي ملولب ذو ممر مخفض من الفولاذ المقاوم للصدأ، مناسب للغازات الحامضية، مع خيار اعتماد مقاومة الحريق API 607.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نوع الصمام
- صمام كروي ملولب أحادي القطعة ذو ممر مخفض
- نطاق المقاسات
- ¼ - 2" (8 - 50 mm)
- الحد الأقصى لضغط التشغيل المسموح
- 2000 psi WOG (137 bar)
- نطاق درجة حرارة التشغيل
- من -50°F إلى 450°F (من -46°C إلى 232°C)
- التوصيل الطرفي
- ملولب NPT
- مادة جسم الصمام
- ASTM A351 Gr CF8M
- مادة الكرة
- ASTM A351 Gr CF8M
- مادة المقعد
- S20: RPTFE; FS20: FPTFE
- فئة الإحكام
- عدم تسرب
- معيار التصميم
- MSS SP-110
- معيار الاختبار
- MSS-SP 72
- معيار مقاومة الغازات الحامضية
- NACE MR0175
- اعتماد السلامة من الحريق
- FS20: API 607 الإصدار السابع
- جهاز مضاد للكهرباء الساكنة
- FS20 مزود بجهاز تأريض من الكرة والساق إلى جسم الصمام
- بنية الساق
- ساق مقاومة للانقلاع مركبة من الأسفل
- حشوة الساق
- حشوة ذاتية الضبط محملة نابضيًا; يستخدم FS20 حشوة غرافيت قابلة للضبط
- شكل الممر
- ممر مخفض
نقاط الاختيار
جسم أحادي القطعة ذو ممر مخفض وبنية إحكام قابلة للصيانة
تعتمد هذه السلسلة جسمًا أحادي القطعة ذا ممر مخفض، ما يقلل مسارات التسرب المحتملة ويدعم استبدال المقاعد وعناصر الإحكام. وهي مناسبة للأنابيب الملولبة NPT التي تتطلب التحكم في مسارات الإحكام وسهولة الصيانة.
الملاءمة لظروف الغازات الحامضية وفق NACE MR0175
تتوافق سلسلتا S20 وFS20 مع متطلبات NACE MR0175، ويمكن استخدامهما كمرجع للاختيار في ظروف الغازات الحامضية، مثل H2S، والظروف المسببة للتآكل.
اعتماد السلامة من الحريق لـ FS20 والإحكام المعدني بعد الحريق
يحمل طراز FS20 اعتماد السلامة من الحريق وفق API 607 الإصدار السابع. بعد تعرض المقعد اللين الأساسي للتلف بسبب الحريق، يمكن للكرة أن تشكل إحكامًا معدنًا إلى معدن مع المقعد المعدني الاحتياطي، للظروف التي تتطلب تقييم استمرارية الإحكام بعد الحريق.
ساق مقاومة للانقلاع وحشوة ذاتية الضبط محملة نابضيًا
يعتمد S20 وFS20 ساقًا مقاومة للانقلاع مركبة من الأسفل وحشوة ساق ذاتية الضبط محملة نابضيًا، مما يعوض التآكل وتغيرات درجة الحرارة ويساعد في الحفاظ على إحكام الساق وأداء التشغيل.
ملاحظات التركيب والصيانة
التأكد من مطابقة واجهة اللولب NPT
تستخدم صمامات هذه السلسلة توصيلات طرفية ملولبة NPT. عند التركيب، يجب التأكد من توافق أنابيب الموقع والوصلات المرافقة مع الأطراف الملولبة NPT لتجنب تسرب الوصلات أو تلف اللولب بسبب عدم توافق اللوالب أو التركيب غير الصحيح.
التحقق من نطاقات ضغط ودرجة حرارة التشغيل
قبل التركيب والاستخدام، يجب التأكد من أن ظروف التشغيل الفعلية لا تتجاوز نطاق درجة الحرارة وضغط التشغيل الأقصى المسموح به للصمام. نطاق درجة حرارة التشغيل لهذه السلسلة من -46°C إلى 232°C، وضغط التشغيل الأقصى المسموح به هو 2000 psi WOG أو 137 bar.
اختيار طراز FS20 للظروف التي تتطلب مقاومة الحريق
عند وجود متطلبات للسلامة من الحريق، يجب التأكد من اختيار طراز FS20. تشير بيانات المنتج إلى أن FS20 حاصل على اعتماد السلامة من الحريق API 607 الإصدار السابع، ولا ينبغي استخدام S20 العادي باعتباره تكوين FS20 المقاوم للحريق.
الأسئلة الشائعة
ما مبدأ عمل الصمام الكروي الملولب S20/FS20؟
تعتمد هذه السلسلة تصميم جسم أحادي القطعة، حيث يتم فتح أو إغلاق مسار الوسط عبر تدوير الكرة داخل جسم الصمام. يستخدم المقعد مادة RPTFE، ويحقق مع بنية الإحكام تسربًا منخفضًا، وهو مناسب للوسائط العامة مثل الهواء والماء والنفط والغاز.
كيف يتم اختيار S20/FS20، وما النقاط الأساسية التي ينبغي مراعاتها؟
ينبغي التركيز على نطاق المقاسات (¼–2")، ونطاق درجة الحرارة (من -46°C إلى 232°C)، وضغط التشغيل الأقصى (137 bar)، ولولب التوصيل الطرفي (NPT). عند الحاجة إلى اعتماد مقاومة الحريق لدرجات الحرارة المرتفعة، يمكن اختيار FS20 مع ملاءمة بيئة NACE MR0175. يجب تأكيد التكوين المحدد وفقًا للطراز الفعلي وظروف التطبيق.
ما الفرق بين FS20 وS20 من حيث مقاومة الحريق والتآكل؟
FS20 هو صمام كروي ملولب معتمد لمقاومة الحريق ومناسب لظروف درجات الحرارة المرتفعة ومتطلبات الحماية من الحريق. أما S20 فهو جسم أحادي القطعة قياسي يتمتع بقدرة مقاومة للتآكل ذات صلة بـ NACE MR0175، لكنه لا يحمل بالضرورة اعتماد مقاومة الحريق.
ما مزايا هذا الصمام في البيئات عالية التآكل؟
يتميز جسم الصمام بالفولاذ المقاوم للصدأ المصبوب بالشمع المفقود مع قابلية تتبع كاملة، ويستخدم المقعد مادة RPTFE، كما يتمتع بملاءمة لمعيار NACE MR0175. لذلك يمكنه مقاومة بيئات الغازات الحامضية ومخاطر التآكل والتشقق الإجهادي الناتج عن SSC.
ما الاحتياطات المتعلقة بالتركيب والصيانة؟
يتميز الصمام ببنية أحادية القطعة تقلل مسارات التسرب وتسهل الصيانة. وهو مزود بساق سفلية مقاومة للانقلاع وحشوة ساق ذاتية الضبط، مما يتيح التعويض التلقائي عند التآكل وتغيرات درجة الحرارة، ويحافظ على عزم تشغيل منخفض وعمر تشغيلي طويل. يجب تأكيد خطة الصيانة المحددة وفقًا للطراز الفعلي وظروف التشغيل.
