Bray S70/S90 هو صمام كروي ملولب NPT ثنائي القطع بمنفذ قياسي، بأحجام تتراوح من ¼ إلى 3 بوصات، ومتوفر بهيكل من الفولاذ المقاوم للصدأ 316 أو الفولاذ الكربوني WCB. تُجهز هذه السلسلة بمقاعد RPTFE، وتتحمل ضغط تشغيل يصل إلى 2000 psi WOG حسب الحجم، ودرجة حرارة تشغيل قصوى تبلغ 232°C، مع قدرة تفريغ تبلغ 29 بوصة زئبق. وهي مناسبة للعزل اليدوي في فروع العمليات الصناعية الصغيرة ذات الضغط العالي، وسوائل العمليات عالية الحرارة، وخطوط المرافق في قطاع النفط والغاز.

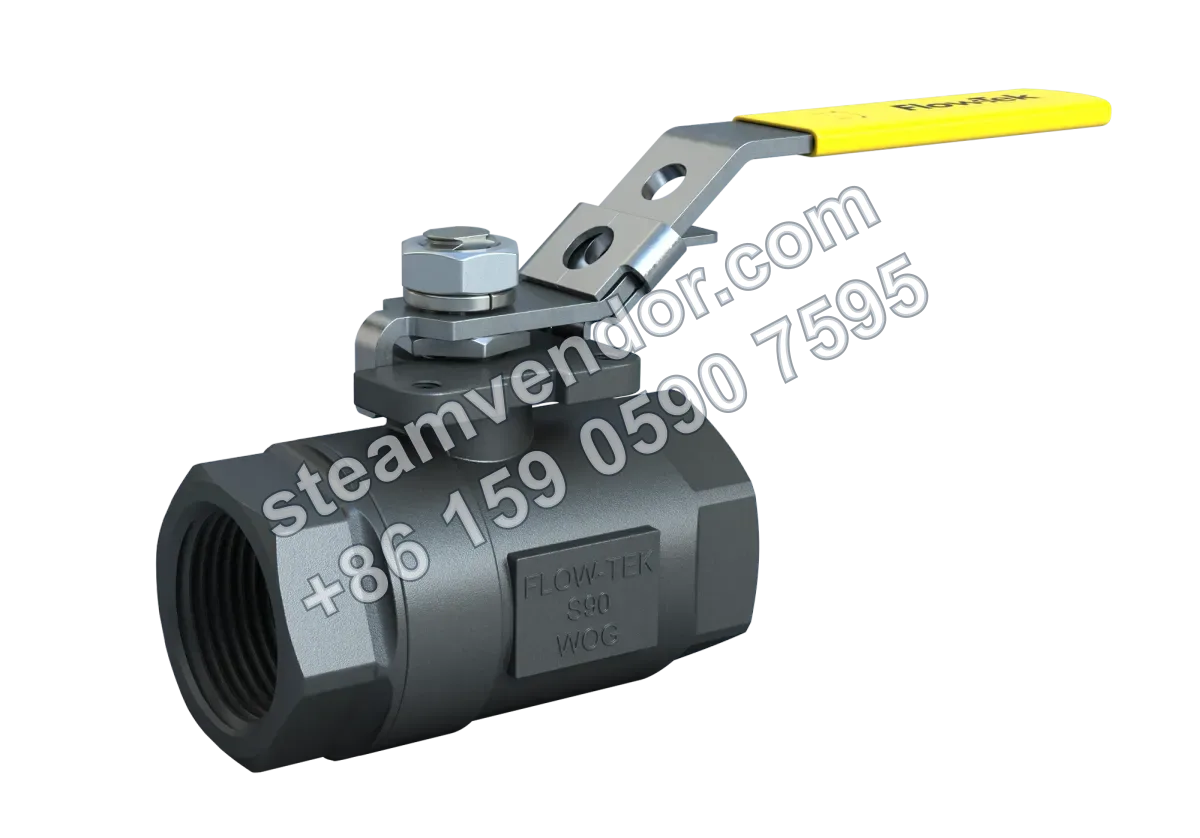

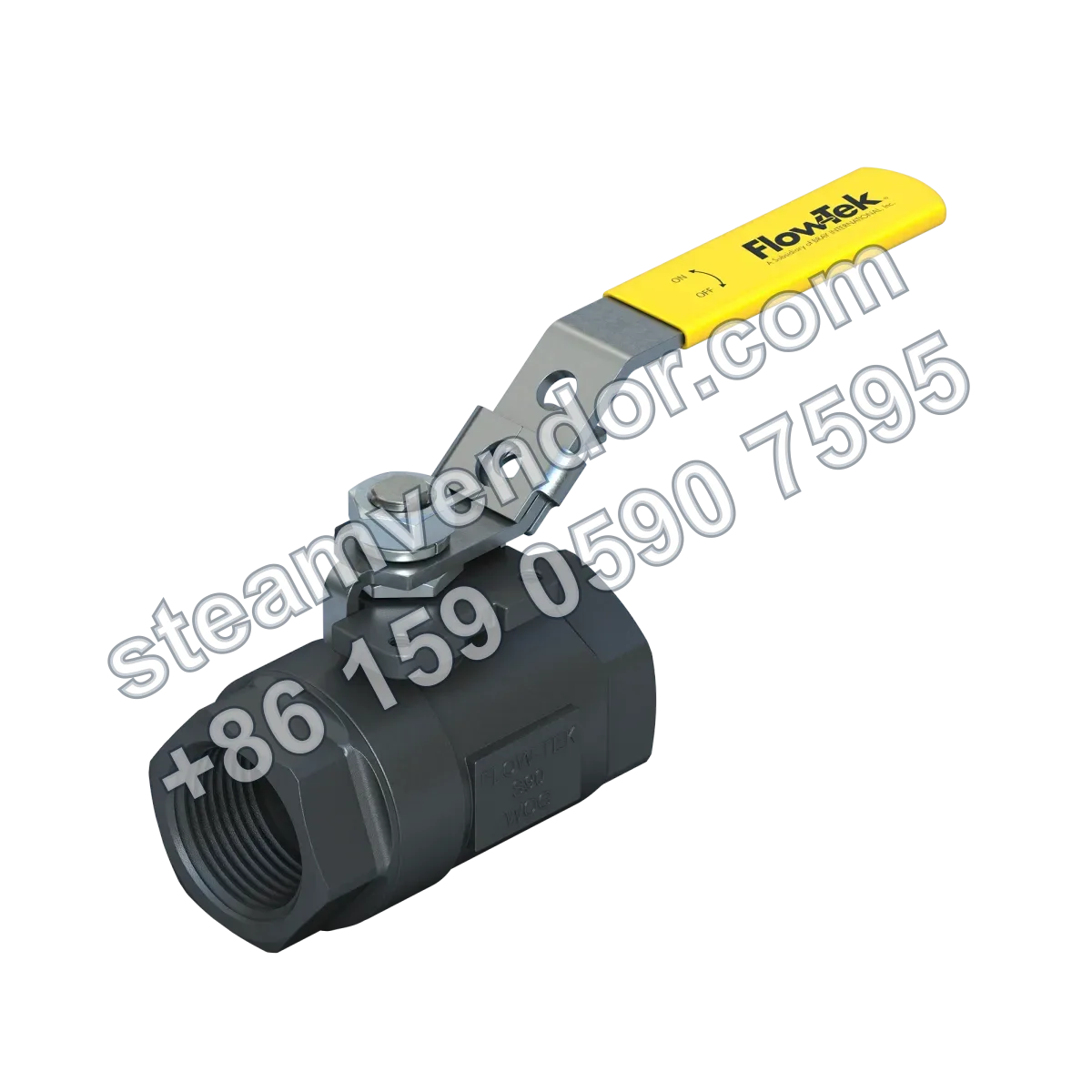

صمام كروي ملولب من سلسلة S70/S90
1 / 3
صمام كروي ملولب NPT ثنائي القطع Bray S70/S90، حتى 2000 psi WOG
صمام كروي ملولب NPT ثنائي القطع لعزل الفروع الصغيرة ذات الضغط العالي، متوفر بهيكل من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق الأحجام
- ¼ - 3" (8 - 80 mm)
- نوع الهيكل
- ثنائي القطع
- توصيل الأطراف
- ملولب - NPT
- نوع المنفذ
- منفذ قياسي
- الحد الأقصى لضغط التشغيل المسموح
- ¼ - 1": 2000 psi WOG؛ 1¼ - 2": 1500 psi WOG؛ 2¼ - 3": 1000 psi WOG
- نطاق درجة حرارة التشغيل
- S70: من -50°F إلى 450°F (من -46°C إلى 232°C)؛ S90: من -20°F إلى 450°F (من -29°C إلى 232°C)
- قدرة التفريغ
- 29 بوصة زئبق (ضغط قياسي)
- فئة الإحكام
- صفر تسرب
- مادة الهيكل
- S70: فولاذ مقاوم للصدأ 316؛ S90: فولاذ كربوني WCB
- مادة الكرة
- ASTM A351 Gr CF8M
- مادة الساق
- ASTM A479 نوع 316
- مادة المقعد
- RPTFE
- معيار التصميم
- MSS SP-110
- معيار الاختبار
- MSS-SP 72
مجالات التطبيق
عزل الفروع الصغيرة ذات الضغط العالي في الصناعات التحويلية
يُستخدم للتشغيل والإيقاف اليدوي والعزل الموثوق لفروع NPT الملولبة صغيرة القطر في وحدات العمليات. ضمن أحجام من 1/4 إلى 1 بوصة، يبلغ الحد الأقصى لضغط التشغيل المسموح لهذه السلسلة 2000 psi WOG، وهي مزودة بغدة حشو قابلة للضبط ومقاعد RPTFE.
قطع خطوط سوائل العمليات عالية الحرارة
يُستخدم لتشغيل وعزل فروع سوائل العمليات لأغراض الصيانة في الصناعات التحويلية عند درجات حرارة لا تتجاوز 232°C. تبلغ درجة حرارة التشغيل القصوى لهذه السلسلة 232°C، وتستخدم مقاعد RPTFE وكرات مطلية بالكروم الصلب لتحقيق إحكام بصفر تسرب ضمن نطاقات الضغط ودرجة الحرارة المحددة.
عزل خطوط معدات التفريغ
يُستخدم لعزل معدات التفريغ الصناعية والأنابيب المرتبطة بها. تتميز هذه السلسلة بقدرة تفريغ تبلغ 29 بوصة زئبق بضغط قياسي، ومصممة لتحقيق إحكام بصفر تسرب، وهي مناسبة لإغلاق الخطوط في ظروف التفريغ.
عزل خطوط المرافق صغيرة القطر في النفط والغاز
يُستخدم للقطع اليدوي لخطوط المرافق صغيرة القطر، أو واجهات المعدات، أو فروع العزل في منشآت النفط والغاز. تذكر بيانات المنتج النفط والغاز كمجال تطبيق، وتتوفر هذه السلسلة بهيكل من الفولاذ المقاوم للصدأ 316 أو الفولاذ الكربوني WCB.
نقاط الاختيار
يمكن التمييز بين مادة هيكل S70 وS90 حسب ظروف الوسط
يستخدم S70 هيكلاً من الفولاذ المقاوم للصدأ 316، بينما يستخدم S90 هيكلاً من الفولاذ الكربوني WCB. عند الاختيار، يمكن تحديد مادة الهيكل المناسبة من السلسلتين وفقاً لتآكل الوسط وظروف الاستخدام.
مناسب لظروف الحرارة العالية والتفريغ والإحكام بصفر تسرب
تبلغ درجة حرارة التشغيل القصوى لهذه السلسلة 232°C، وقدرة التفريغ 29 بوصة زئبق بضغط قياسي، وهي مصنفة بإحكام بصفر تسرب. ويمكن استخدامها في الظروف التي تتطلب مراعاة الحرارة العالية والتفريغ وإحكام الإغلاق معاً.
الكرة المطلية بالكروم الصلب ومقعد RPTFE يخفضان عزم التشغيل
تستخدم هذه السلسلة كرة مطلية بالكروم الصلب ومقعد RPTFE، وتشير بيانات المنتج إلى أن هذا التكوين يمكن أن يخفض عزم التشغيل ويطيل عمر الخدمة.
غدة الحشو القابلة للضبط تدعم تعديل إحكام الساق
تتميز هذه السلسلة بغدة حشو قابلة للضبط لضمان الإحكام في منطقة الساق. ويمكن اعتبارها ميزة تصميمية عند اختيار الصمام للتطبيقات التي تتطلب صيانة طويلة الأمد لإحكام الساق.
ساق من الفولاذ المقاوم للصدأ 316 مثبتة من الأسفل ومقاومة للاندفاع للخارج
تستخدم هذه السلسلة ساقاً من الفولاذ المقاوم للصدأ ASTM A479 نوع 316، مثبتة من الأسفل ومقاومة للاندفاع للخارج، ويمكن اعتبارها ميزة اختيارية عند الاهتمام ببنية تثبيت الساق في ظروف الضغط.
ملاحظات التركيب والصيانة
التحقق من توافق توصيلات NPT الملولبة
يستخدم هذا الصمام أطراف توصيل ملولبة NPT. قبل التركيب، يجب التأكد من توافق المقاس الاسمي وشكل القلاوظ للأنابيب ووصلات التحويل في الموقع مع الصمام، لتجنب تلف القلاوظ أو تسرب الوصلة الناتج عن التجميع القسري.
التأكد من أن الطراز وظروف التشغيل ضمن الحدود المسموح بها
قبل التركيب والتشغيل، يجب التأكد من أن طراز S70 أو S90 المختار والحجم الفعلي يتوافقان مع ظروف الوسط والضغط ودرجة الحرارة، وألا تتجاوز الحدود المسموح بها المحددة للمنتج.
توفير مساحة لتشغيل المقبض
يجب أن يضمن موضع التركيب إمكانية تشغيل مقبض الصمام بشكل طبيعي، مع تجنب إعاقة الأنابيب أو الهياكل المحيطة لفتح الصمام وإغلاقه واستخدام مقبض القفل الآمن.
الأسئلة الشائعة
كيف يحقق الصمام الكروي الملولب S70/S90 إحكاماً بصفر تسرب عند درجات الحرارة العالية؟
يتم تحقيق الإحكام من خلال الجمع بين غدة الحشو القابلة للضبط ومقاعد RTFE، مع استخدام غدة الحشو القابلة للضبط للحفاظ على الإحكام وضمان موثوقية الختم عند درجات الحرارة العالية.
ما الفرق الرئيسي بين S70 وS90 من حيث المواد والوسائط المناسبة؟
يتميز S70 بهيكل من الفولاذ المقاوم للصدأ 316 وهو مناسب للاستخدامات العامة؛ بينما يتميز S90 بهيكل من الفولاذ الكربوني WCB، مع مقاومة أعلى للتآكل، وهو مناسب لبيئات وسائط أوسع.
ما نطاقات ضغط ودرجة حرارة التشغيل لهذه السلسلة من الصمامات؟
تتراوح سلسلة S70 من -50°F إلى 450°F (من -46°C إلى 232°C)، بينما تتراوح سلسلة S90 من -20°F إلى 450°F (من -29°C إلى 232°C). يختلف الحد الأقصى لضغط التشغيل حسب الحجم، ويرجى الرجوع إلى جدول التصنيفات في صفحة المواصفات الفنية.
ما مادة الإحكام ومادة الكرة في صمامات سلسلة S70/S90؟
مادة المقعد هي RPTFE، ومادة الكرة هي ASTM A351 Gr CF8M، ومادة الساق هي ASTM A479 نوع 316.
كيف يتم اختيار المنفذ والحجم لطرازي S70 وS90؟
يتراوح نطاق الأحجام من ¼ إلى 3" (8-80 mm)، وتوصيل الأطراف ملولب - NPT. ينبغي تأكيد الاختيار المحدد وفقاً للوسط وتصنيف الضغط ومتطلبات الحجم، ويمكن مطابقة جدول المواصفات في الموقع استناداً إلى الطراز الفعلي وظروف التطبيق.
