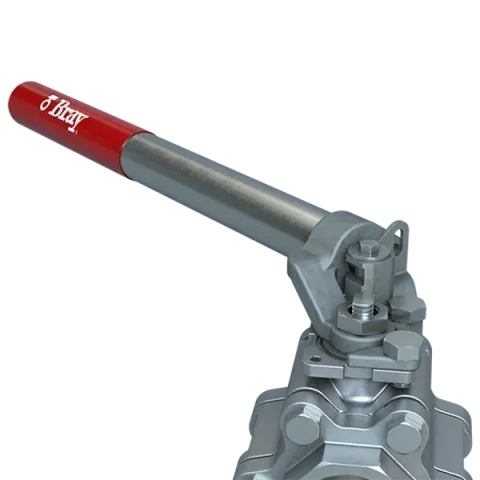

مشغل يدوي بعودة زنبركية من سلسلة Bray Flow-Tek SRH، مناسب للصمامات الكروية مقاس ¼" إلى 2"، ومزود بواجهة تثبيت ISO 5211 وهيكل من الفولاذ المقاوم للصدأ. عند تحرير المقبض، يعود الصمام تلقائيًا إلى وضع الإغلاق. ويتيح جهاز القفل المرفق بشكل قياسي تثبيت الصمام عند الفتحة المطلوبة، ما يجعله مناسبًا لنقاط التشغيل اليدوي المتكرر مثل تزويد الزيت أو الوسيط، وأخذ عينات العملية، وتصريف المعدات وخطوط الأنابيب.
صورة منتج مقبض العودة الزنبركية من سلسلة SRH
1 / 2
مشغل يدوي بعودة زنبركية من سلسلة Bray Flow-Tek SRH
مشغل يدوي بعودة زنبركية من الفولاذ المقاوم للصدأ، مناسب للفتح والإغلاق المتكرر للصمامات الكروية وللإغلاق القسري.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- مصدر القدرة
- مقبض بعودة تلقائية
- طريقة التشغيل
- عودة زنبركية
- مقاس الصمام المتوافق
- ¼" - 2"
- نوع الصمام المتوافق
- صمام كروي
- معيار واجهة التثبيت
- ISO 5211
- مادة الهيكل
- الفولاذ المقاوم للصدأ
- جهاز القفل
- مرفق بشكل قياسي
مجالات التطبيق
محطات تزويد الزيت وإضافة الوسيط
مناسب لعمليات تزويد الزيت أو إضافة الوسيط للصمامات الكروية المتوافقة من Flow-Tek. يناسب مقبض العودة الزنبركية الفتح اليدوي المتكرر، ويعود الصمام إلى وضع الإغلاق عند تحرير المقبض؛ كما يتيح جهاز القفل تثبيت الصمام في الموضع المطلوب.
نقاط أخذ عينات خطوط العملية
مناسب لعمليات أخذ العينات من خطوط العملية باستخدام الصمامات الكروية المتوافقة. صُمم هذا المقبض للتشغيل اليدوي المتكرر، مثل أخذ العينات، ويؤدي تحريره إلى إغلاق الصمام قسريًا، مما يقلل خطر بقاء الصمام مفتوحًا بعد أخذ العينة.
فروع تصريف المعدات وخطوط الأنابيب
مناسب لعمليات تصريف المعدات أو خطوط الأنابيب باستخدام الصمامات الكروية المتوافقة. يناسب مقبض العودة الزنبركية حالات الفتح اليدوي القصيرة والمتقطعة، كما يمكن تثبيت الصمام في الموضع المطلوب باستخدام جهاز القفل.
نقاط تشغيل OSHA التي تتطلب إغلاقًا يدويًا قسريًا
مناسب لتطبيقات OSHA التي تتطلب إغلاق الصمام اليدوي قسريًا عند تحرير المشغل للمقبض. وتُستخدم بنية العودة الزنبركية لتحقيق العودة التلقائية للصمام إلى وضع الإغلاق.
نقاط الاختيار
عودة تلقائية بآلية زنبركية
مزود بمقبض عودة زنبركية، ومناسب لسيناريوهات التشغيل التي تتطلب إغلاق الصمام اليدوي قسريًا، مثل تزويد الزيت وأخذ العينات والتصريف.
جهاز قفل للصمام مرفق بشكل قياسي
يأتي كل مقبض مزودًا بشكل قياسي بجهاز قفل يتيح تثبيت الصمام في الموضع المطلوب.
هيكل من الفولاذ المقاوم للصدأ للخدمة الشاقة
يُصنع المشغل اليدوي من مكونات من الفولاذ المقاوم للصدأ للخدمة الشاقة، ما يجعله مناسبًا للتشغيل اليدوي المتكرر يوميًا.
تثبيت مباشر بواجهة ISO 5211 لصمامات Flow-Tek الكروية المتوافقة
يتوفر بثلاثة مقاسات، ويمكن تثبيته مباشرة على وسادة تثبيت ISO 5211 للصمامات الكروية الصناعية المتوافقة من Flow-Tek، ومناسب للصمامات الكروية مقاس 1/4 بوصة إلى 2 بوصة.
إمكانية تركيبه على صمامات Flow-Tek الكروية ذات الرافعة المتوافقة الموجودة
وفقًا لجدول التوافق، يمكن إعادة تركيب المشغل اليدوي على صمامات Flow-Tek الكروية المتوافقة الموجودة والتي تعمل بذراع التحكم.
متوافق مع صمامات الحشو المحمّل ديناميكيًا
تستخدم صمامات Flow-Tek المتوافقة حشوًا محمّلًا ديناميكيًا، مما يطيل الفترات بين ضبط الحشو وصيانته، ويقلل عدد مرات فك المشغل اليدوي أثناء صيانة الصمام.
ملاحظات التركيب والصيانة
تأكيد الصمام المتوافق وفقًا لجدول التوافق قبل التركيب
عند تركيب مقبض SRH أو إعادة تركيبه على صمام كروي موجود من Flow-Tek، يجب الرجوع إلى جدول التوافق للتحقق من ملاءمة الصمام للمقبض. تناسب هذه السلسلة الصمامات الكروية الصناعية المتوافقة من Flow-Tek ذات التجويف الكامل أو التجويف القياسي، بمقاسات صمامات من 1/4 بوصة إلى 2 بوصة.
الأسئلة الشائعة
ما مبدأ عمل المشغل اليدوي من سلسلة SRH؟
يعتمد المشغل اليدوي من سلسلة SRH على تصميم بعودة زنبركية، حيث يعود تلقائيًا لتحقيق إعادة ضبط الصمام بسرعة وتثبيته بأمان.
ما مواصفات الصمامات التي يتوافق معها المشغل اليدوي من سلسلة SRH؟
يتوافق مباشرة مع الصمامات الكروية مقاس ¼" إلى 2"، ويُثبت على وسادة تثبيت ISO5211، والتي تتصل بدورها بصمامات Flow-Tek الكروية ذات التجويف الكامل أو المنفذ القياسي.
ما وظيفة جهاز القفل في المشغل اليدوي SRH؟
يُستخدم جهاز القفل المدمج لتثبيت الصمام في الموضع المطلوب، مما يسهل التشغيل الآمن وتحديد الموضع.
ما النقاط الفنية المتعلقة بصيانة المشغل اليدوي SRH والحشو؟
يمكن للحشو المحمّل ديناميكيًا في صمامات Flow-Tek المتوافقة إطالة الفترات بين ضبط الحشو وصيانته، وتقليل الحاجة إلى فك المشغل اليدوي أثناء الصيانة.
كيف يمكن إعادة تركيب المشغل اليدوي SRH على صمام Flow-Tek موجود؟
وفقًا لإرشادات جدول التوافق، يمكن إعادة تركيب كل مشغل يدوي SRH على صمام Flow-Tek الكروي المتوافق الموجود والذي يعمل بذراع التحكم.
