تتضمن صمامات Bray Tank الكروية كاملة التجويف لقاع الخزان الطرازات TK7000 وTK8000 وTKF15. وهي مزودة بجسم من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني، وكرة وساق من الفولاذ المقاوم للصدأ، ومقاعد من TFM المعدل لتحقيق إحكام دون تسرب. تتوفر بوصلات ملولبة، وملحومة، وذات حواف، ووصلات تثبيت سريعة صحية، وتناسب العزل أثناء التفريغ وتصريف السوائل والتنفيس في قاع المفاعلات وأوعية الضغط وخزانات العمليات.

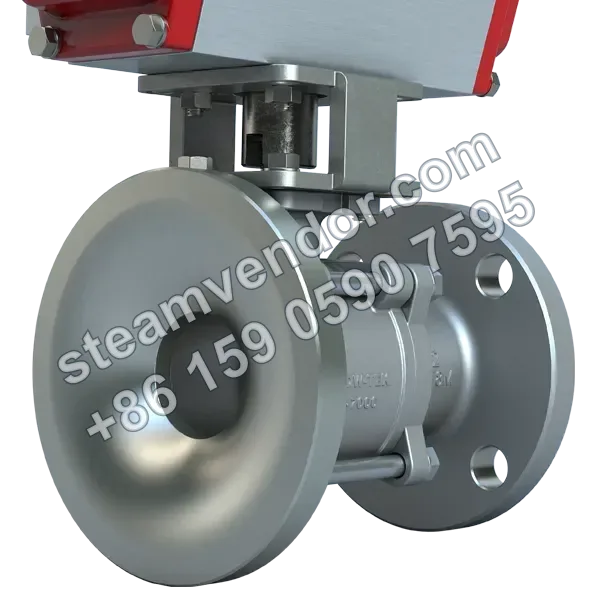

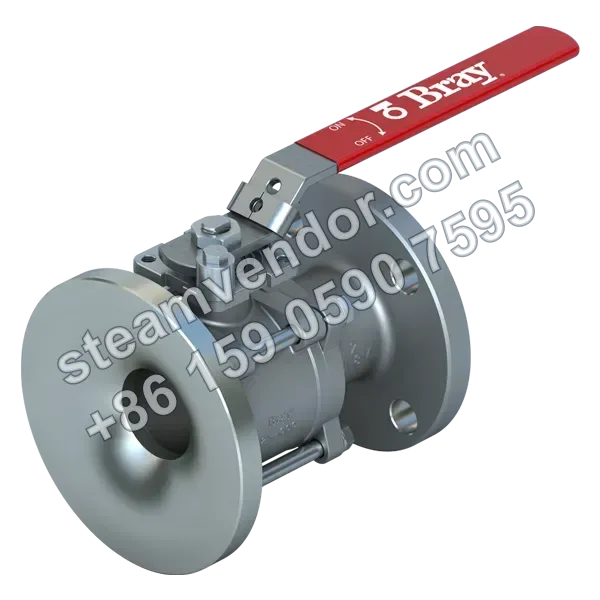

صمام كروي لقاع الخزان من سلسلة Tank - صورة المنتج
1 / 2
صمام كروي كامل التجويف لقاع الخزان من سلسلة Bray Tank
صمام كروي كامل التجويف لقاع الخزان، يدعم مجموعة متنوعة من وصلات الأطراف
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق المقاسات الاسمية
- TK7000/TK8000: من NPS 1 إلى 6؛ TKF15: من NPS 2½ إلى 10
- أقصى ضغط تشغيل مسموح به
- TK7000/TK8000: من NPS 1 إلى 4، ضغط 1000 psi WOG؛ من NPS 6 إلى 10، ضغط 400 psi WOG/ANSI Class 150؛ TKF15: 316SS، ضغط 275 psi؛ WCB، ضغط 285 psi
- هيكل الجسم
- TKF15: مكون من قطعتين؛ TK7000/TK8000: جسم صمام دوار مكون من ثلاث قطع
- نوع التجويف
- تجويف كامل
- تصنيف الإحكام
- دون تسرب
- مواد الجسم
- الفولاذ المقاوم للصدأ، الفولاذ الكربوني
- مادة الكرة
- الفولاذ المقاوم للصدأ
- مادة الساق
- الفولاذ المقاوم للصدأ
- مادة المقعد
- TFM معدل
- وصلات الأطراف
- ملولبة، لحام تجويفي، لحام تناكبي، ذات حواف ANSI 150، مشبك سريع صحي، القطر الخارجي للأنبوب؛ خيارات إضافية تشمل اللحام التجويفي الممتد، واللحام التناكبي الممتد، ونهاية الأنبوب أو نهاية الأنبوب الممتدة
- شفة التركيب
- شفة تركيب علوية مصبوبة ومتكاملة
- معيار الاختبار
- API 598
- الاعتمادات
- CRN، PED، PE(S)R
مجالات التطبيق
تفريغ وتنظيف قاع المفاعل
يستخدم في موضع التفريغ أو التصريف أسفل المفاعل لإخراج الوسط الموجود داخل الخزان بعد اكتمال العملية. صمامات Tank الكروية كاملة التجويف وتوفر إحكامًا دون تسرب؛ كما يدعم جسم الصمام الدوار المكون من ثلاث قطع في TK7000/TK8000 التنظيف والصيانة أثناء التشغيل.
تصريف وعزل قاع وعاء الضغط
يستخدم في موضع تصريف المياه أو السوائل أسفل وعاء الضغط لإخراج الوسط من الوعاء وتحقيق عزل موثوق عندما لا يكون التصريف مطلوبًا. توضح مواد المنتج أنه مصمم لتصريف قاع أوعية الضغط وخزانات التخزين، مع إحكام دون تسرب وشفة تركيب علوية تسهل تركيب المشغل.
تفوّيغ قاع خزان العمليات الكبير
يمكن استخدام TKF15 في موضع التفريغ أو التهوية أسفل خزان عمليات كبير لإخراج الوسط من أدنى نقطة في الخزان. يعتمد هذا الطراز هيكلًا مكونًا من قطعتين، ويوفر وصلة لحام مستوية مع قاع الخزان ووصلة شفة للأنبوب، مع مقاسات اسمية من NPS 2½ إلى 10.
تصريف قاع خزان العمليات باستخدام وصلات صحية
عند تزويده بمشبك سريع صحي أو وصلة للقطر الخارجي للأنبوب، يمكن استخدام TK7000/TK8000 في خطوط تصريف قاع خزانات العمليات. ويساعد التصميم كامل التجويف على تصريف الوسط، بينما يدعم جسم الصمام الدوار المكون من ثلاث قطع التنظيف والصيانة أثناء التشغيل.
نقاط الاختيار
تصميم تصريف كامل التجويف لقاع الخزان
تستخدم سلسلة Tank مسار تدفق كامل التجويف، وهي مخصصة لتطبيقات تصريف قاع أجهزة التعقيم والمفاعلات وأوعية الضغط وخزانات التخزين، مما يدعم تصريف الوسط من الخزان بسرعة وسلاسة.
شفة تركيب مشغل علوية مصبوبة ومتكاملة
تأتي سلسلة Tank مزودة بشفة تركيب علوية مصبوبة ومتكاملة لتبسيط تركيب المشغل.
جسم الصمام الدوار المكون من ثلاث قطع في TK7000/TK8000 لتسهيل الصيانة أثناء التشغيل
يعتمد TK7000 وTK8000 تصميم جسم صمام دوار مكونًا من ثلاث قطع، ويدعم التنظيف والصيانة أثناء التشغيل.
خيارات متعددة لوصلات أطراف TK7000/TK8000
توفر الطرازات المكونة من ثلاث قطع TK7000 وTK8000 وصلات أطراف متعددة، تشمل الوصلات الملولبة، ولحام التجويف، واللحام التناكبي، والوصلات ذات حواف ANSI 150، والمشابك السريعة الصحية، ووصلات القطر الخارجي للأنبوب.
ملاحظات التركيب والصيانة
التأكد من توافق قاع الخزان ونوع وصلة الطرف
قبل التركيب، يجب التأكد من توافق طراز صمام Tank المختار، وهيكل وصلة قاع الخزان، ونوع وصلة الطرف مع تصميم الخزان والأنابيب. يمكن استخدام TKF15 مع وصلة لحام مستوية مع قاع الخزان أو وصلة شفة أنبوب ASME B16.5؛ أما TK7000/TK8000 فيجب تركيبهما وفق نوع الشفة أو الوصلة الملولبة أو لحام التجويف أو اللحام التناكبي أو المشبك السريع أو وصلة نهاية الأنبوب المجهزة.
مطابقة المشغل مع شفة التركيب العلوية
عند تركيب المشغل، يجب استخدام شفة التركيب العلوية المصبوبة والمتكاملة في الصمام، مع التأكد من توافق واجهة تركيب المشغل مع طراز الصمام ومقاسه المستخدمين.
الأسئلة الشائعة
ما مبدأ تشغيل صمامات سلسلة Tank، وكيف تحقق إحكامًا دون تسرب؟
تعتمد صمامات سلسلة Tank تصميمًا عالي التحمل للضغط، وتحقق الإحكام من خلال مانع تسرب دون تسرب وحشوة ذات تحميل مسبق مستمر. كما يتكامل هيكل الصمام مع الشفة، مما يسهل تركيب المشغل ويقلل عدد نقاط الإحكام، لضمان الموثوقية في تطبيقات تصريف قاع أجهزة التعقيم والمفاعلات وخزانات التخزين. يجب تأكيد التجهيز المحدد وفق الطراز الفعلي.
ما الفرق الرئيسي بين TKF15 وTK7000/TK8000 في طرق التوصيل؟
TKF15 صمام كروي كامل التجويف مكون من قطعتين، ويوفر وصلة لحام مسطحة مع قاع الخزان ووصلة شفة ASME B16.5. أما TK7000/TK8000 فهما صمامان كرويان مكونان من ثلاث قطع، ويوفران خيارات متعددة لوصلات الأطراف، تشمل الشفاه والوصلات الملولبة ولحام التجويف واللحام التناكبي والمشابك السريعة وغيرها، مع مرونة أكبر في التركيب والصيانة. يعتمد الاختيار المحدد على الطراز الفعلي ومتطلبات وصلة الطرف.
ما نطاق أقصى ضغط تشغيل ومجال المقاسات المناسبين لهذه السلسلة؟
يتراوح نطاق المقاسات المناسبة لـ TK7000/TK8000 من NPS 1 إلى 6، بينما يتراوح نطاق المقاسات المناسبة لـ TKF15 من NPS 2½ إلى 10. ويختلف أقصى ضغط تشغيل مسموح به حسب الطراز، ويجب تأكيده وفق الطراز الفعلي والقطر الاسمي.
ما النقاط الرئيسية المتعلقة بالمواد وأداء الإحكام في صمامات هذه السلسلة؟
يتوفر جسم الصمام من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني، والساق من الفولاذ المقاوم للصدأ، والمقعد من TFM المعدل، والكرة من الفولاذ المقاوم للصدأ. كما توفر الصمامات إحكامًا دون تسرب وحشوة ذات تحميل مسبق مستمر، مما يجعلها مناسبة للتطبيقات الصناعية التي تتطلب إحكامًا عالي الموثوقية. يجب تأكيد تركيبة المواد وفق الطراز الفعلي.
هل تدعم السلسلة التنظيف والصيانة أثناء التشغيل، وما نقاط التركيب والصيانة؟
يدعم التصميم المكون من ثلاث قطع في TK7000/TK8000 التنظيف والصيانة أثناء التشغيل، مما يسهل أعمال الخدمة في الموقع. وتشمل النقاط العامة اختيار طريقة وصلة الطرف المناسبة، والمحاذاة الصحيحة لشفة التركيب، والالتزام بدورية الصيانة المحددة من الشركة المصنعة، وضمان محاذاة المشغل مع جسم الصمام وإحكام تثبيته. يجب الرجوع إلى دليل الطراز لمعرفة إجراءات الصيانة المحددة.
