Indukční snímače polohy ventilu Bray řady 54-HS jsou určeny pro pohony čtvrtotáčkových ventilů vyhovující normě NAMUR/VDI VDE 3845 a poskytují bezkontaktní zpětnou vazbu poloh otevřeno a zavřeno. K dispozici jsou provedení s jiskrově bezpečným výstupem NAMUR nebo dvouvodičovým stejnosměrným výstupem. Stejnosměrné provedení dosahuje stupně krytí IP66/67/69K a je vhodné pro monitorování polohy ventilů v prostředí s oplachem, korozivními médii a rychlými cykly.

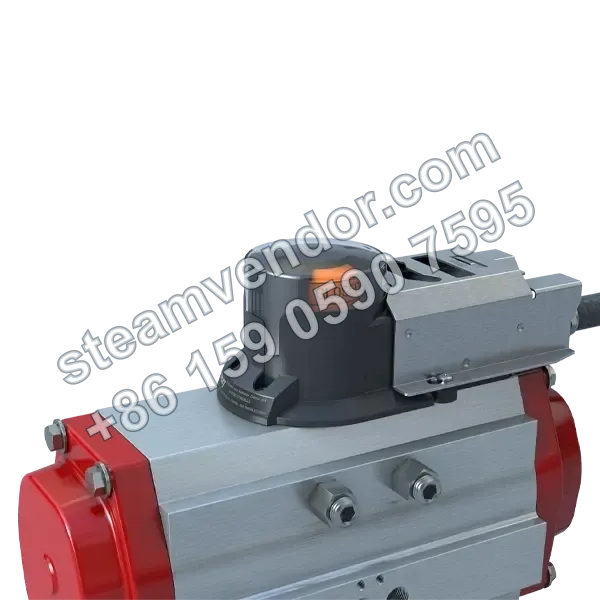

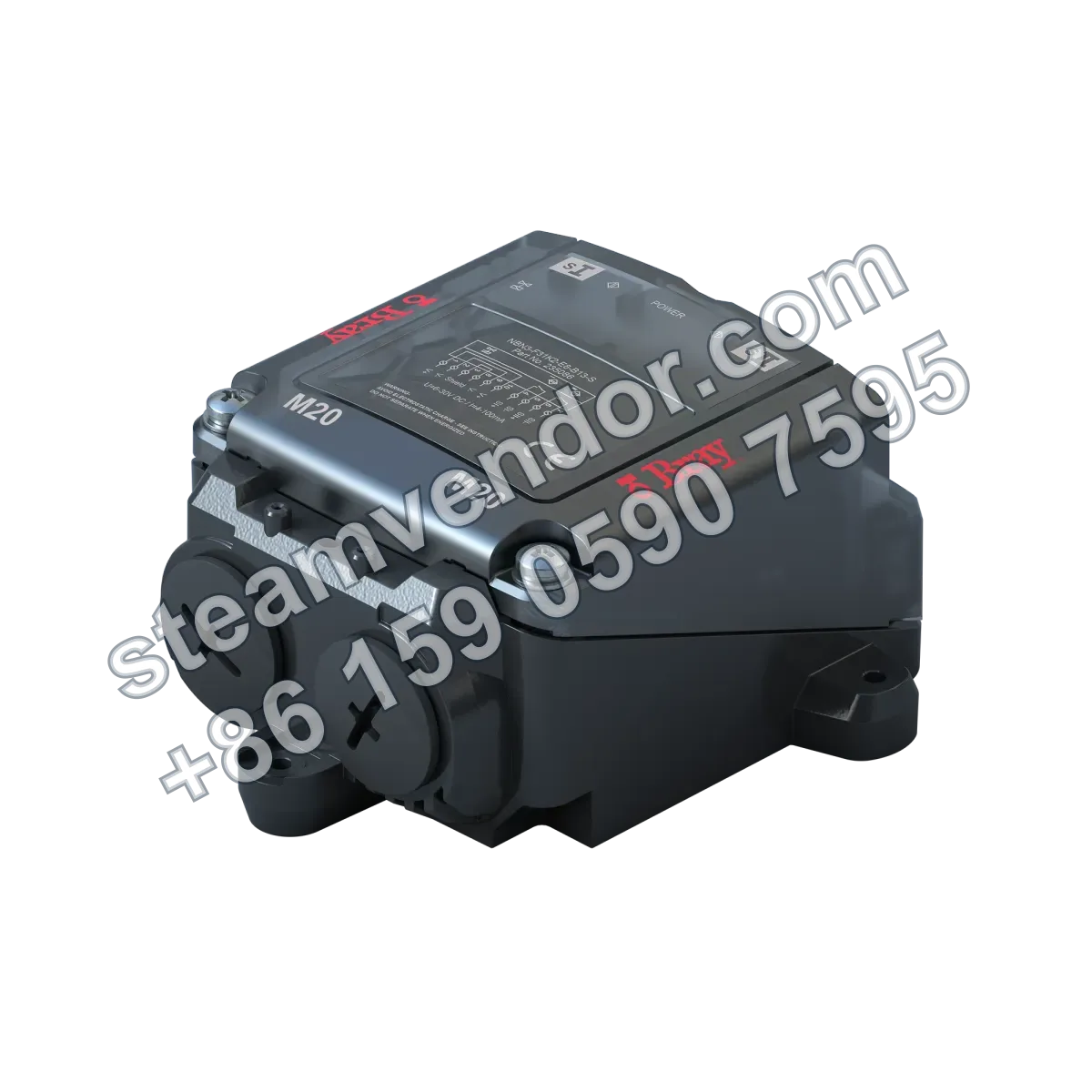

Produktový obrázek jiskrově bezpečného přibližovacího snímače řady 54-HS
1 / 3
Indukční snímače polohy ventilu Bray řady 54-HS
Indukční snímače pro zpětnou vazbu polohy otevřeno/zavřeno u čtvrtotáčkových ventilů, k dispozici s výstupem NAMUR nebo dvouvodičovým stejnosměrným výstupem.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Spínací funkce
- Jiskrově bezpečný NAMUR = 2 x normálně zavřeno (NC); dvouvodičový stejnosměrný výstup = 2 x normálně otevřeno (NO)
- Typ výstupu
- Jiskrově bezpečný NAMUR; dvouvodičový stejnosměrný výstup
- Jmenovitá pracovní vzdálenost
- Jiskrově bezpečný NAMUR: 0–2.4mm; dvouvodičový stejnosměrný výstup: 0–2.05mm
- Stupeň krytí
- Jiskrově bezpečné provedení: IP67; dvouvodičový stejnosměrný výstup: IP66/67/69K
- Elektrické připojení
- Konektor M12 x 1; konektor RD24 x 18; kabelová průchodka M20 x 1.5
- Provozní napětí
- Jiskrově bezpečné provedení: 8V; dvouvodičový stejnosměrný výstup: 6–30V
- Montážní norma
- NAMUR / VDI VDE 3845
- Spínací frekvence
- Jiskrově bezpečné provedení: 0–3 kHz; dvouvodičový stejnosměrný výstup: 0–100 Hz
- Teplotní rozsah
- Jiskrově bezpečné provedení: –25–100°C (–13–212°F); dvouvodičový stejnosměrný výstup: –40–75°C (–40–167°F)
- Certifikace
- cULus Listed, General Purpose (E248934)
Oblasti použití
Zpětná vazba polohy otevřeno/zavřeno čtvrtotáčkových ventilů vyhovujících VDI/VDE 3845
Lze jej přímo instalovat na pohony čtvrtotáčkových ventilů vyhovující normě NAMUR/VDI VDE 3845. Dva nezávislé bezkontaktní indukční snímače samostatně indikují polohy otevřeno a zavřeno ventilu a poskytují zpětnou vazbu stavu polohy pro řízení procesu.
Monitorování polohy ventilů v prostředí s vysokotlakým nebo korozivním oplachem
Provedení s dvouvodičovým stejnosměrným výstupem má stupeň krytí IP66/67/69K a utěsněnou konstrukci. Je vhodné pro prostředí s vysokotlakým nebo korozivním oplachem a umožňuje monitorování poloh otevřeno a zavřeno čtvrtotáčkových ventilů.
Potvrzení stavu ventilů v procesních prostředích nebezpečných zón
Produkt nabízí konfigurace s jiskrově bezpečným výstupem NAMUR a dvouvodičovým stejnosměrným výstupem. Snímač s dvouvodičovým stejnosměrným výstupem je vhodný pro procesní prostředí v nebezpečných zónách a lze jej použít k potvrzení poloh otevřeno a zavřeno pohonů kompatibilních s čtvrtotáčkovými ventily i ke zpětné vazbě stavu řízení procesu.
Monitorování ventilů při znečištěném zpracování a rychlých cyklech
Vhodné pro monitorování polohy čtvrtotáčkových ventilů v prostředí se znečištěným zpracováním a v aplikacích s rychlými cykly. Bezkontaktní snímání omezuje mechanické opotřebení a robustní konstrukce odolává nárazům, vibracím, UV záření a korozi.
Body výběru
Konstrukce pro přímou montáž podle VDI/VDE 3845
Řada 54-HS vyhovuje montážní normě NAMUR/VDI VDE 3845 a lze ji přímo namontovat na čtvrtotáčkové pohony vyhovující této normě.
Bezkontaktní indukční snímání
Produkt využívá bezkontaktní indukční snímače pro detekci poloh otevřeno/zavřeno ventilu, čímž omezuje opotřebení mechanických kontaktů. Je vhodný pro monitorování polohy ventilů při rychlých cyklech a ve znečištěném prostředí.
Dvojité nezávislé snímání koncových poloh otevřeno a zavřeno
Produkt je vybaven dvěma nezávislými indukčními snímači, které samostatně indikují polohy otevřeno a zavřeno ventilu a poskytují zpětnou vazbu polohy pro pohony čtvrtotáčkových ventilů.
Jiskrově bezpečný NAMUR a dvouvodičový stejnosměrný výstup
Řada 54-HS nabízí dvě varianty signálu: jiskrově bezpečný NAMUR a dvouvodičový stejnosměrný výstup. Vhodné provedení lze zvolit podle řídicího systému a provozního prostředí.
Utěsněná konstrukce a víceúrovňové krytí
Produkt využívá utěsněnou konstrukci, která brání vniknutí kapalin a pevných částic. Nabízí stupeň krytí IP67 pro jiskrově bezpečné provedení a IP66, IP67, IP69K pro provedení s dvouvodičovým stejnosměrným výstupem, vhodné pro vysokotlaký a korozivní oplach.
Pokyny k instalaci a údržbě
Ověřte montážní rozhraní NAMUR/VDI VDE 3845
Při instalaci ověřte, že snímač Bray řady 54-HS je určen pro pohon čtvrtotáčkového ventilu vyhovující normě NAMUR/VDI VDE 3845, a zajistěte kompatibilitu montážního rozhraní s konstrukcí polohy ventilu.
Zajistěte, aby byl ovládací prvek v jmenovité pracovní vzdálenosti
Při montáži a uvádění do provozu zajistěte, aby ovládací prvek pohonu byl v jmenovité pracovní vzdálenosti příslušného snímače: 0 až 2.4 mm pro jiskrově bezpečné provedení NAMUR a 0 až 2.05 mm pro dvouvodičové stejnosměrné provedení.
Přizpůsobte výstupní provedení provoznímu napětí
Před zapojením ověřte výstupní provedení snímače a jeho provozní napětí: 8 V pro jiskrově bezpečné provedení NAMUR a 6 až 30 V pro dvouvodičové stejnosměrné provedení.
Regulujte teplotu a splňte požadavky na stupeň krytí
Prostředí instalace musí vyhovovat teplotnímu rozsahu příslušného výstupního provedení a odpovídajícímu stupni krytí: –25 až 100 °C, IP67 pro jiskrově bezpečné provedení NAMUR; –40 až 75 °C, IP66/IP67/IP69K pro dvouvodičové stejnosměrné provedení.
Často kladené dotazy
Jak přibližovací snímače řady 54-HS indikují polohu ventilu?
Řada 54-HS používá dva nezávislé snímače, které samostatně indikují polohy otevřeno a zavřeno ventilu, což umožňuje přesné určení polohy a monitorování ventilu.
Jaké požadavky na kompatibilitu pohonu platí pro instalaci tohoto snímače?
Kompaktní konstrukce umožňuje přímou montáž na pohony vyhovující normě VD I/VDE 3845, což umožňuje menší rozměry pohonu a úsporu nákladů.
Jaké výstupní možnosti nabízí řada 54-HS a jak ji lze integrovat do prostředí řízení procesu?
K dispozici je několik elektrických výstupů, včetně jiskrově bezpečného NAMUR a dvouvodičového stejnosměrného výstupu (NO), které umožňují integraci řady 54 do standardních prostředí řízení procesu.
Jaké ochranné vlastnosti má snímač v náročném nebo znečištěném prostředí?
Snímač má těsně utěsněnou konstrukci, která brání vniknutí kapalin a pevných částic. Je vhodný pro znečištěné procesní prostředí, vysokotlaký oplach a korozivní oplach a nabízí odolnost proti nárazům, vibracím, UV záření a korozi.
Jaké výhody nabízí řada 54-HS z hlediska instalace a údržby?
Konstrukce klade důraz na rychlou a snadnou instalaci a bezkontaktní snímání, které omezuje mechanické opotřebení. Indikátory LED zobrazují stav napájení, spínání a elektromagnetické cívky a pro prostředí nebezpečných zón je k dispozici vhodné provedení s dvouvodičovým stejnosměrným výstupem.
