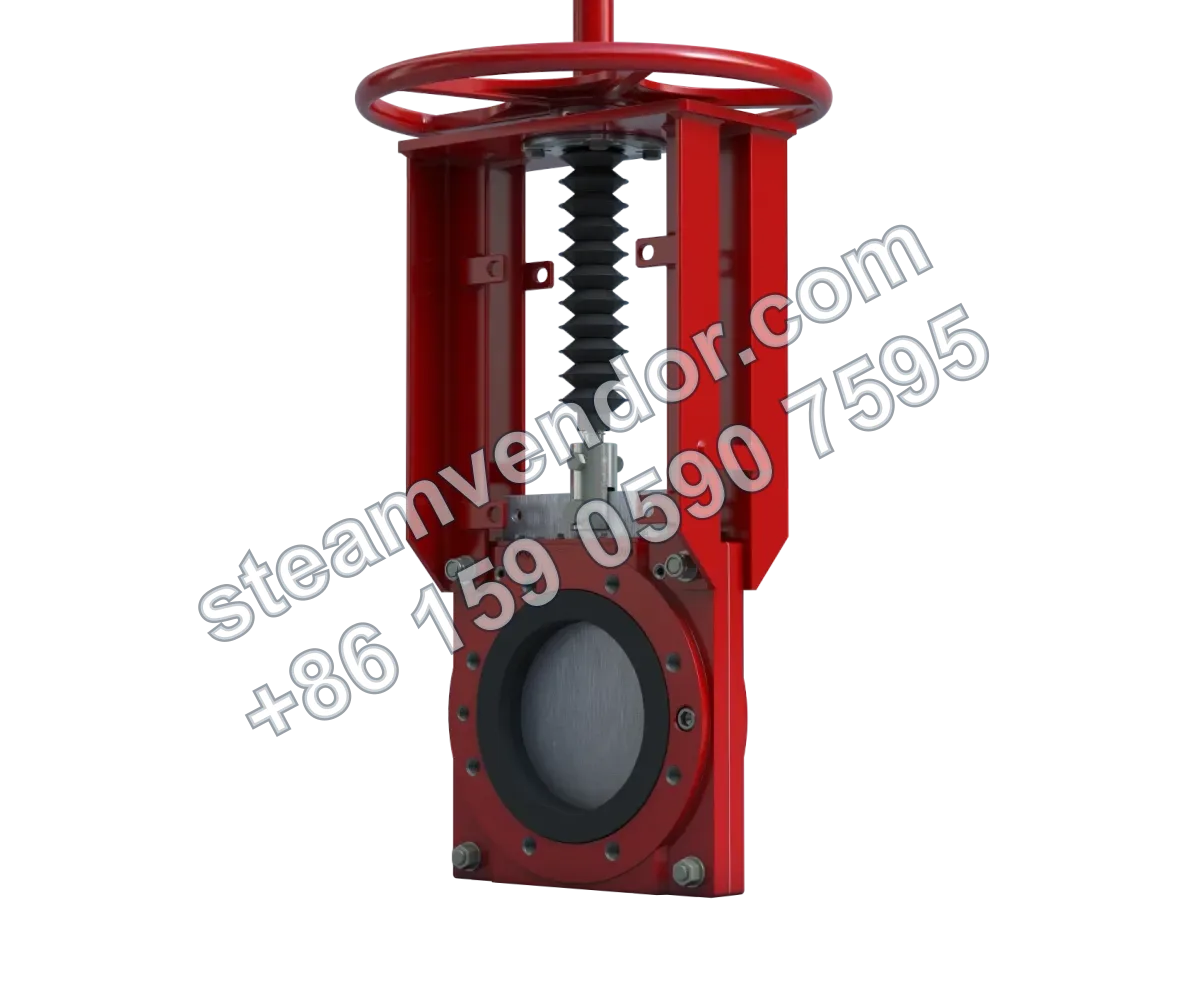

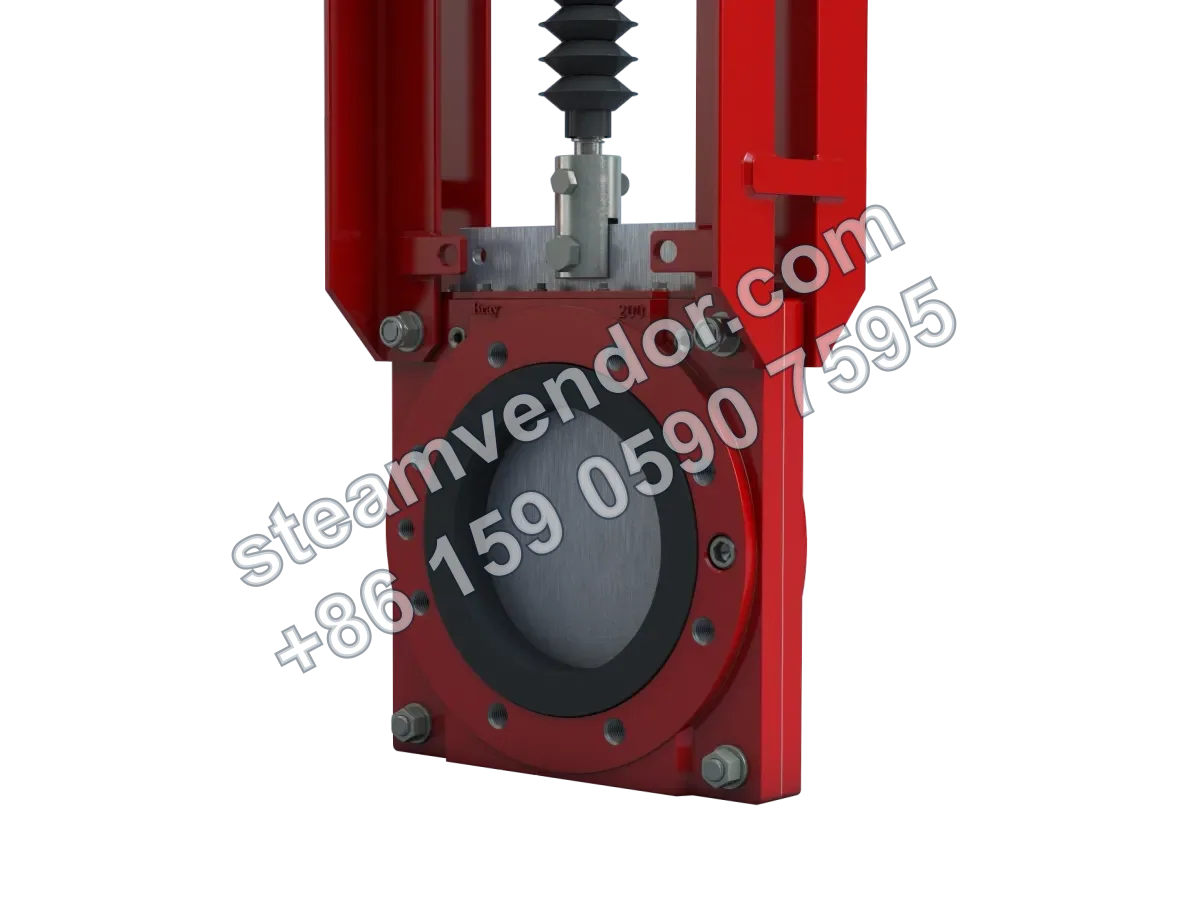

Bray Série 768 obousměrný nožový šoupátkový ventil pro těžké suspenze

Obousměrný nožový šoupátkový ventil pro těžké suspenze s možností pneumatického a elektrického pohonu

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

Obousměrný nožový šoupátkový ventil Bray Série 768 pro těžké suspenze využívá dvoudílné šroubované mezipřírubové těleso a těsnění se dvěma elastomerovými manžetami. Jmenovité světlosti pokrývají NPS 2 až 24 (DN 50 až 600). Těleso je k dispozici z tvárné litiny, uhlíkové oceli nebo nerezové oceli; šoupátko je dostupné v různých provedeních z nerezových ocelí a korozivzdorných slitin. Ventil je určen pro uzavírání potrubí v systémech HPAL, POX hydrometalurgie a chemických systémech pro reakci a dopravu těžkých suspenzí.

Specifikace

Rozsah světlostí: NPS 2 až 24 / DN 50 až 600
Maximální přípustný provozní tlak: NPS 2 až 16: 150 psi / DN 50 až 400: 10 bar; NPS 18 až 24: 90 psi / DN 450 až 600: 6.2 bar (pro vybrané materiály jsou k dispozici vyšší tlaky)
Konstrukce tělesa a typ připojení: Dvoudílné šroubované mezipřírubové provedení
Materiál tělesa: Tvárná litina, uhlíková ocel, nerezová ocel
Materiál šoupátka: Nerezová ocel 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy C, Monel
Materiál vřetena: Nerezová ocel 304
Materiál sedla a teplotní rozsah: Přírodní pryž: -60° až 165°F (-51° až 74°C); EPDM pryž: -65° až 248°F (-54° až 120°C)
Těsnicí konstrukce: Dvě elastomerové manžety
Materiál stěrky: EPDM
Tlaková odolnost šoupátka: Odolává 1.1násobku tlakové třídy ventilu
Možnosti pohonu: Ruční kolo, kuželový převod, pneumatický, hydraulický, elektrický
Certifikace: ATEX, CRN, PED, PE(S)R, TR CU, UA TR

Oblasti použití

Zařízení HPAL a POX hydrometalurgie

Určeno pro izolaci těžkých suspenzí v procesech vysokotlakého kyselého loužení a tlakového oxidačního zpracování. Tato série je navržena pro vysokotlaké aplikace suspenzí; šoupátko odolává 1.1násobku tlakové třídy ventilu a je dostupné také z materiálů, jako jsou duplexní nerezová ocel, nerezová ocel 17-4PH nebo Hastelloy C.

Chemické systémy pro reakci a dopravu těžkých suspenzí

Určeno pro uzavírání potrubí v chemických systémech pro reakci a dopravu těžkých suspenzí. Série využívá samočisticí šoupátko a dvě elastomerové manžety a je vhodná pro zapínací a uzavírací izolaci suspenzních médií.

Body výběru

Konstrukce se dvěma elastomerovými manžetami a samočisticím šoupátkem

Konstrukce se dvěma elastomerovými manžetami a samočisticím šoupátkem je vhodná pro zpracování suspenzních médií a pomáhá omezovat usazování média na šoupátku a v oblasti těsnění.

Tlaková rezerva šoupátka a volitelné vysokopevnostní materiály

Šoupátko odolává tlaku odpovídajícímu 1.1násobku tlakové třídy ventilu a je dostupné ve vysokopevnostních materiálech, jako jsou duplexní nerezová ocel SAF 2205 nebo 17-4PH, aby vyhovělo požadavkům vyšších tlakových tříd.

Kompaktní dvoudílná šroubovaná mezipřírubová konstrukce

Využívá dvoudílné šroubované mezipřírubové těleso a kompaktní stavební délku, což je vhodné pro suspenzní systémy s omezeným instalačním prostorem potrubí.

Pokyny k instalaci a údržbě

Ověření podmínek mezipřírubového připojení

Ventil má dvoudílnou šroubovanou mezipřírubovou konstrukci. Před instalací ověřte shodu specifikace ventilu s podmínkami připojení potrubí na místě, aby bylo zajištěno správné sevření mezi přírubami.

Potvrzení rozsahu teplot média pro materiál manžety

Před instalací a uvedením do provozu ověřte teplotu média podle skutečného materiálu manžety. Manžety z přírodní pryže jsou vhodné pro teploty od -51 do 74°C a manžety EPDM pro teploty od -54 do 120°C.

Kontrola a výměna dvou elastomerových manžet podle potřeby při údržbě

Ventil využívá dvě elastomerové manžety, které lze vyměnit na místě. Při údržbě sledujte stav manžet; při výskytu opotřebení, poškození nebo netěsnosti je zkontrolujte a podle potřeby vyměňte.

Často kladené dotazy

Jaký je princip činnosti obousměrného nožového šoupátkového ventilu Série 768?

Série 768 využívá konstrukci se dvěma elastomerovými manžetami a samočisticím šoupátkem. Mezipřírubové připojení zajišťuje utěsnění a otevření průtočného kanálu. Šoupátko ventilu odolává zatížení odpovídajícímu 1.1násobku tlakové třídy ventilu a je vhodné pro řízení vícesměrného proudění vysokotlakých suspenzí.

Jaké jsou klíčové technické výhody tohoto ventilu ve vysokotlakých aplikacích suspenzí?

Integruje technologii Bray SlurryShield, nabízí na místě vyměnitelné těsnicí manžety a volitelné součásti, jako jsou šoupátka a díly odolné proti opotřebení z různých materiálů, například z nerezové oceli nebo řady SAF. Zvyšuje tak životnost a usnadňuje údržbu na místě.

Jak zvolit ventil a určit vhodný rozsah tlaku?

Rozsah velikostí pokrývá NPS 2–24 / DN 50–600. Maximální přípustný provozní tlak závisí na velikosti a materiálu; je nutné jej potvrdit podle skutečného média, teploty a tlakové třídy. Pro extrémní provozní podmínky lze zvolit materiál šoupátka s vysokou mezí kluzu pro zvýšení tlakové odolnosti.

Jaké certifikace a informace o shodě má ventil Série 768?

Disponuje certifikacemi ATEX, CRN, PED, PESR, TR CU a UA TR a vyhovuje příslušným průmyslovým normám a předpisům.

Jaké jsou důležité body při instalaci a údržbě?

Ventil má dvoudílnou mezipřírubovou konstrukci a těsnicí manžety lze na místě vyměnit pro rychlé obnovení provozu. K dispozici jsou pohony s ručním kolem, převodem, pneumatické, hydraulické nebo elektrické. Při instalaci dodržujte standardy výrobce pro vyrovnání a utažení a pravidelně kontrolujte opotřebení těsnění a šoupátka.
