Bray DM7000/DM8000 (včetně M7000) je třídílný kulový ventil s plným průtokem a přímou montáží, ve velikostech NPS ½ až 2, s maximálním přípustným provozním tlakem 1000 WOG a rozsahem provozních teplot od -46°C do 287°C. Těleso ventilu je dostupné z nerezové oceli CF8M, uhlíkové oceli WCB nebo speciálních slitin. Podporuje závitové, svařované a přírubové připojení ASME Class 150 a je vhodný pro procesní potrubní armatury vyžadující monitorování fugitivních emisí, regulaci průtoku pomocí V-koule nebo údržbu pohonu za provozu.

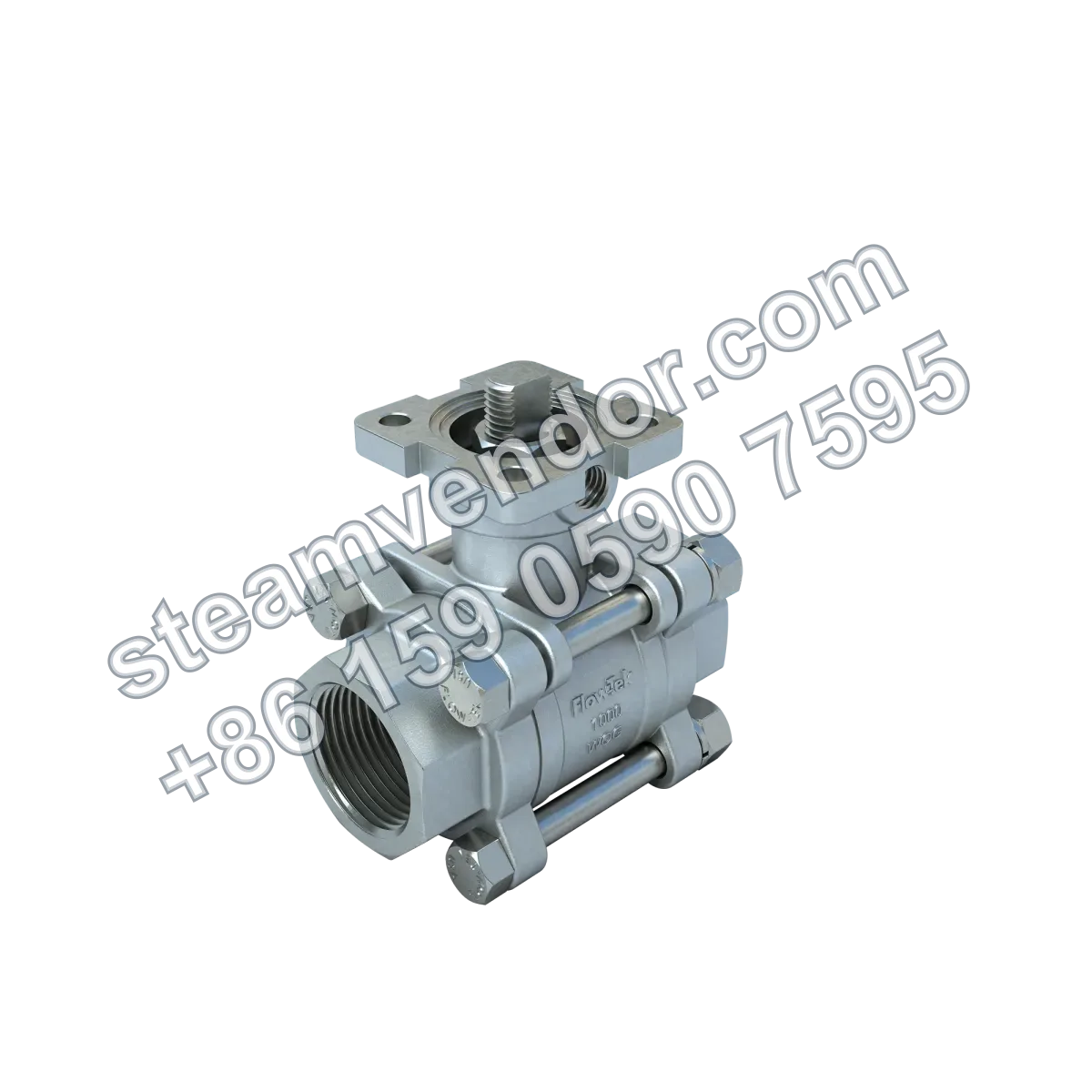

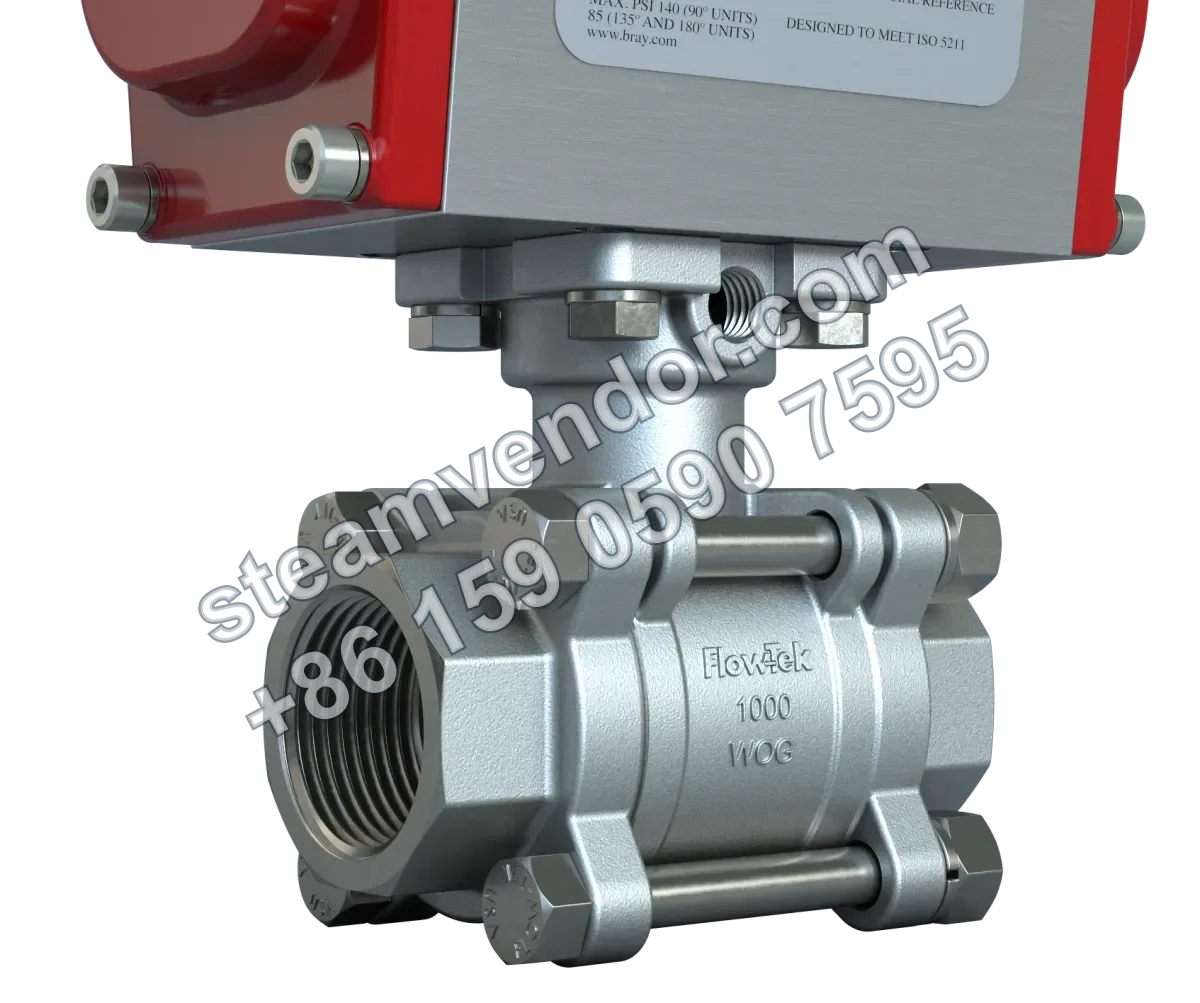

Produktový obrázek třídílného kulového ventilu řady DM7000/DM8000
1 / 3
Bray DM7000/DM8000 třídílný kulový ventil (přímá montáž)
Třídílný kulový ventil pro průmyslové řízení průtoku s volitelnou vnitřní sestavou s V-koulí.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Rozsah velikostí
- NPS ½ až 2 / DN 15 až DN 50
- Materiál tělesa ventilu
- Nerezová ocel CF8M, uhlíková ocel WCB, speciální slitiny
- Rozsah provozních teplot
- -50°F až 550°F (-46°C až 287°C)
- Materiál dříku
- Nerezová ocel 316
- Maximální přípustný provozní tlak
- 1000 WOG
- Materiál sedla
- UHMWPE, RPTFE/TFM, TFE plněný 50/50 SS, Tek-Fil®
- Materiál koule
- Nerezová ocel CF8M
- Typ tělesa ventilu
- Třídílný
- Konstrukční norma
- MSS SP110
- Koncové připojení
- Závitové (ASME B1.20.1 NPT), nátrubkové svařování (ASME B16.11), prodloužené nátrubkové svařování, svařování na tupo (MSS SP-72, ASME B16.25), prodloužené svařování na tupo, přírubové ASME Class 150
- Zkušební norma
- API 598, MSS SP72
- Průtokový kanál
- Plný průtok
Oblasti použití
Pozice ventilu v uzavřeném procesním potrubí s monitorováním fugitivních emisí
Vhodné pro pozice ventilů v procesním potrubí vyžadující monitorování fugitivních emisí, detekci netěsností nebo odvod emisí. Boční port 1/8 palce NPT v integrované montážní části lze použít pro související monitorování, přetlakové těsnění a nouzové vstřikování těsnicího prostředku.
Pozice ventilu pro regulaci procesního průtoku s vnitřní sestavou s V-koulí
Vhodné pro pozice ventilů v průmyslových procesech vyžadující regulaci průtoku. Tato řada může být vybavena vnitřní sestavou regulačního ventilu s V-koulí a integrovanou přírubou pro přímou montáž, která omezuje hysterezi mezi koulí a pohonem.
Sestavy ventilů v procesním potrubí vyžadující údržbu pohonu za provozu
Vhodné pro instalační místa v procesním potrubí, kde pohon vyžaduje údržbu, výměnu nebo servis. Třídílná konstrukce podporuje opravy za provozu a umožňuje demontáž pohonného zařízení při plném tlaku v potrubí, čímž omezuje dopad údržby na nepřetržitý provoz.
Body výběru
Integrovaná litá příruba pro přímou montáž
Integrovaná litá příruba pro přímou montáž snižuje počet montážních spojovacích dílů a celkové zástavbové rozměry a omezuje přenosovou hysterezi mezi koulí a pohonem.
Demontovatelné pohonné zařízení při plném tlaku v potrubí
Tato řada umožňuje demontáž pohonného zařízení při plném tlaku v potrubí, což usnadňuje údržbu nebo výměnu pohonu.
Samočinně nastavitelné těsnění s aktivním zatížením pružnými podložkami Belleville
Těsnění dříku využívá samočinně nastavitelné provedení s aktivním zatížením a kladným předpětím pružnými podložkami Belleville pro kompenzaci změn prostředí a opotřebení těsnění; je vhodné pro přetlakové i nízkotlaké nebo vakuové těsnicí podmínky.
Více volitelných materiálů sedel
K dispozici jsou materiály sedel UHMWPE, RPTFE/TFM, TFE plněný 50/50 nerezovou ocelí a Tek-Fil, které lze zvolit podle média a těsnicích podmínek.
Více typů koncových připojení
K dispozici jsou koncová připojení se závitem NPT, nátrubkovým svařováním, svařováním na tupo a přírubou ASME Class 150 pro přizpůsobení různým rozhraním procesního potrubí.
Pokyny k instalaci a údržbě
Ověření montážního rozhraní pohonu
Před instalací ověřte kompatibilitu pohonu s rozhraním pro přímou montáž třídílného kulového ventilu DM7000/DM8000, aby pohon mohl ventil správně ovládat.
Ověření teplotních a tlakových podmínek média
Před uvedením do provozu ověřte, že teplota a tlak média v místě instalace nepřekračují stanovený rozsah této řady ventilů, a podle skutečných provozních podmínek zkontrolujte vhodnost konfigurace materiálu sedla.
Často kladené dotazy
Jaký je princip činnosti třídílných kulových ventilů řady DM7000/DM8000?
Řada DM7000/DM8000 používá těsnění s pryžovou výstelkou a zajišťuje kladné předpětí dříku prostřednictvím samočinně nastavitelného těsnění s aktivním zatížením a pružnými podložkami Belleville, což zajišťuje plynotěsnost, provoz bez netěsností a dlouhou životnost při různých podmínkách teploty, vlhkosti a opotřebení.
Na které klíčové konfigurace je třeba se zaměřit při výběru ventilů této řady?
Je nutné ověřit rozsah velikostí ventilu (NPS ½–2 / DN 15–DN 50), typ koncového připojení (závitové, nátrubkové svařování, přírubové apod.), materiál sedla a koule a také to, zda je pro monitorování emisí nebo detekci netěsností vyžadována konstrukce s prodlouženým bočním portem.
Podporuje DM7000/DM8000 údržbu za provozu?
Ano, konstrukce umožňuje údržbu za provozu a bezpečnou demontáž pohonného zařízení i při plném tlaku v potrubí, což usnadňuje údržbu.
Jaký je rozsah použitelné teploty a tlaku pro tento typ ventilu?
Teplotní rozsah je od -50°F do 550°F (-46°C až 287°C) a maximální přípustný provozní tlak je 1000 WOG.
Jaké materiály sedel a těsnění jsou k dispozici a jak ovlivňují výběr?
Dostupné materiály sedel zahrnují UHMWPE, RPTFE/TFM, TFE plněný 50/50 SS a Tek-Fil. Elastická sedla a různé kombinace materiálů ovlivňují těsnicí vlastnosti a životnost při různých médiích a teplotách; konkrétní konfiguraci je nutné potvrdit podle skutečného média a provozních podmínek.
