Bray S40 je jednodílný nerezový závitový kulový ventil s tělesem CF8M, koulí a vřetenem z nerezové oceli 316, sedly RPTFE a závitovým připojením NPT. Ventil má konstrukci se zmenšeným průtokovým profilem, maximální přípustný provozní tlak 1000 psi WOG a rozsah provozní teploty -46°C až 232°C. Splňuje požadavky na těsnění bez úniku. Je určen pro ruční otevírání, uzavírání a izolaci průmyslových potrubí stlačeného vzduchu, průmyslové vody a pomocných potrubí malých jmenovitých světlostí pro ropné produkty.

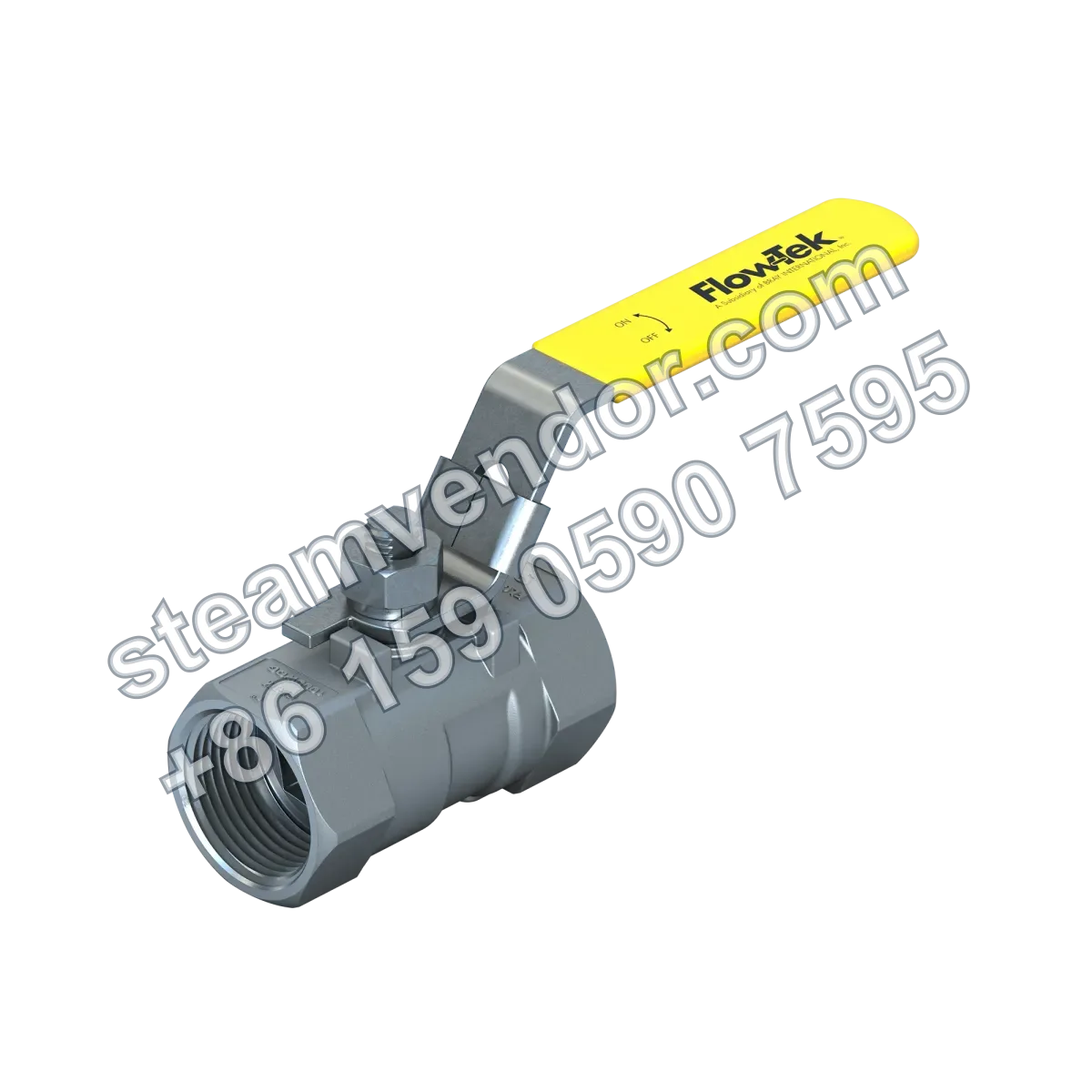

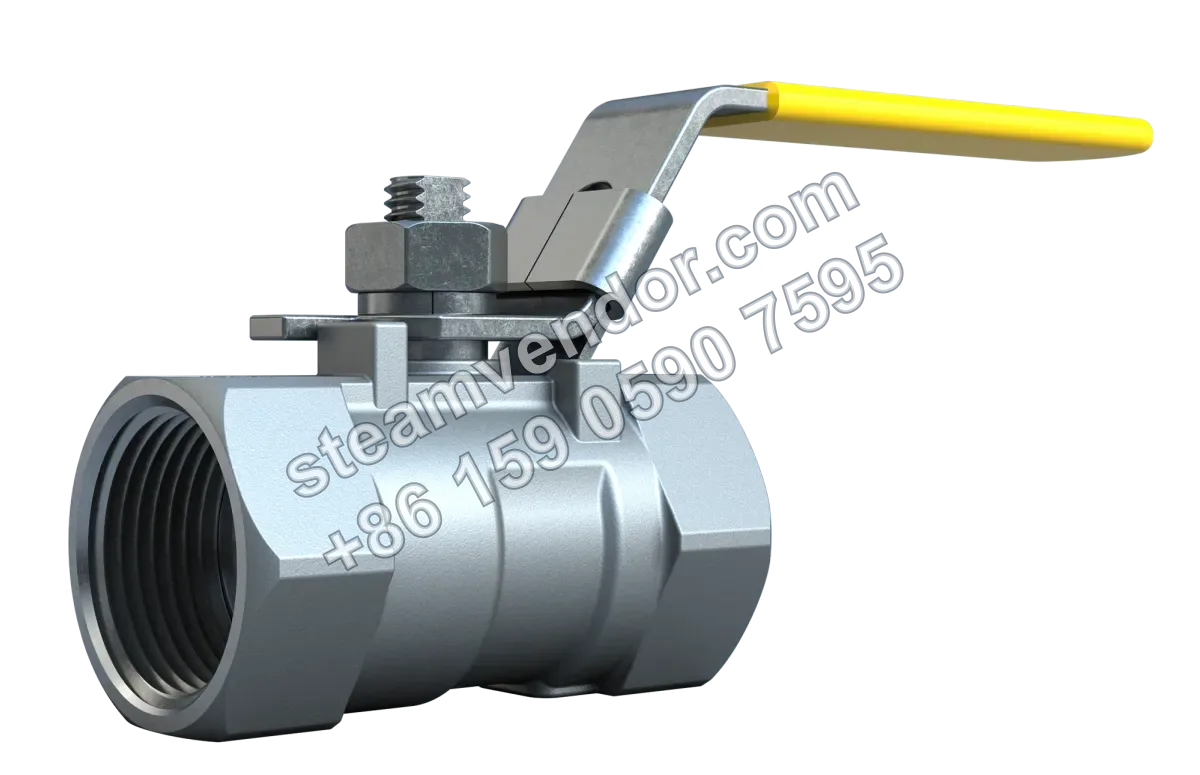

Produktový obrázek závitového kulového ventilu řady S40
1 / 3
Bray S40 jednodílný nerezový závitový kulový ventil
Jednodílný nerezový závitový kulový ventil pro izolaci pomocných potrubí se vzduchem, vodou a ropnými produkty.
