Обзор

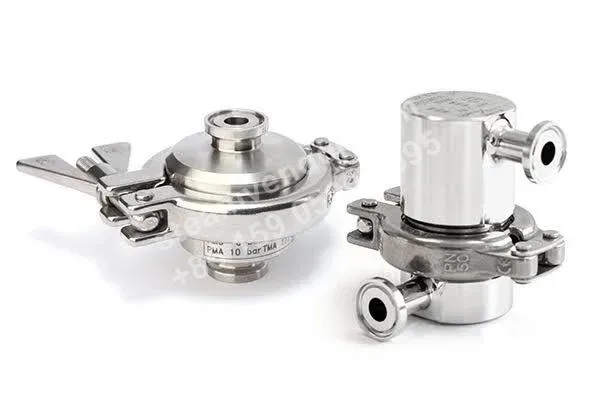

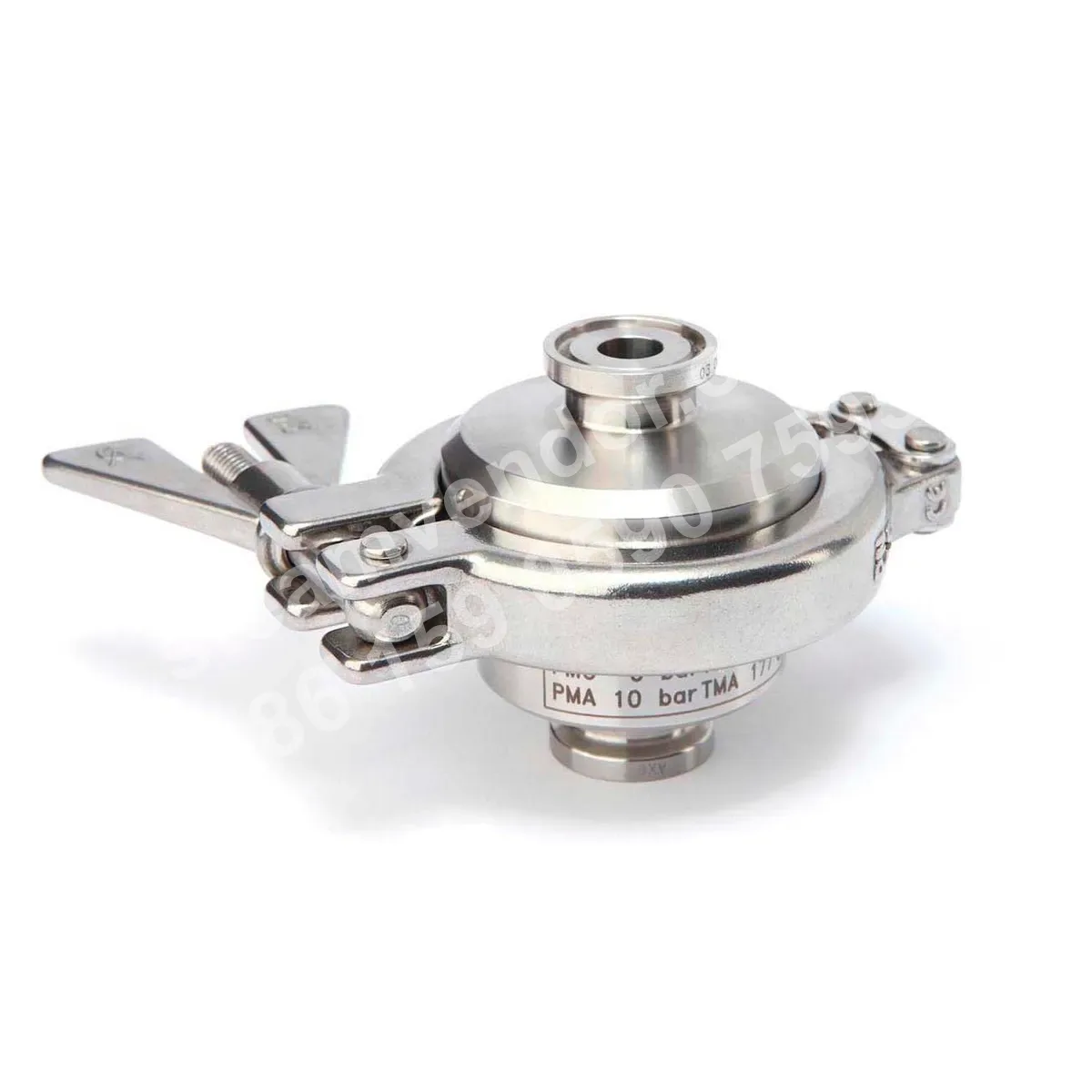

Конденсатоотводчик Spirax Sarco BT6-B сбалансированного давления предназначен для отвода конденсата из чистых систем и систем чистого пара. Может использоваться в стерилизаторах, магистральных трубопроводах, системах CIP/SIP и технологических линиях. Корпус BT6-B изготовлен из нержавеющей стали 316L, седло клапана наклонено на 15° для обеспечения самоочистки.
Термочувствительный элемент чрезвычайно чувствителен к температуре конденсата — температура сброса близка к температуре насыщения. Для типовых применений с давлением пара ниже 2,5 бар изб. температура слива находится в пределах 2 °C от температуры насыщения. Рабочие характеристики могут зависеть от системного давления, условий монтажа и окружающей среды. Каждый конденсатоотводчик индивидуально упаковывается в чистом помещении, входные и выходные отверстия закрыты защитными колпачками, изделие герметично запаяно в полиэтиленовый пакет.
Доступные модели
| BT6-BL | Низкая пропускная способность |
| BT6-BH | Высокая пропускная способность |
Чистота обработки поверхности
(Измерения по ISO 4287-1997 и ISO 4288-1997):
- Внутренняя поверхность: полировка до 0,6 мкм (25 микро-дюймов Ra)
- Наружная поверхность: полировка до 1,0 мкм (40 микро-дюймов Ra)
Другие опции
- Электрополировка до 0,375 мкм (15 микро-дюймов Ra)
- Для применений, требующих температуры сброса, близкой к температуре насыщения, например, для критических процессов SIP, обращайтесь в Spirax Sarco.
Стандарты
Данное изделие полностью соответствует ASME BPE и Европейской директиве по оборудованию, работающему под давлением, 2014/68/EU. Все уплотнения соответствуют FDA CFR title 21, part 177, section 1550 и USP24 class VI. ADI (без компонентов животного происхождения).
Сертификация
На данное изделие могут быть предоставлены следующие сертификаты (за дополнительную плату):
- Сертификат материала EN 10204 3.1
- Сертификат чистоты внутренней поверхности
- Сертификат FDA/USP
Примечание: сертификаты необходимо заказывать при оформлении заказа.
Размеры и типы соединений
| Параметр | Значение |
|---|---|
| Доступные диаметры | ½”, ¾”, 1”, 1½” |

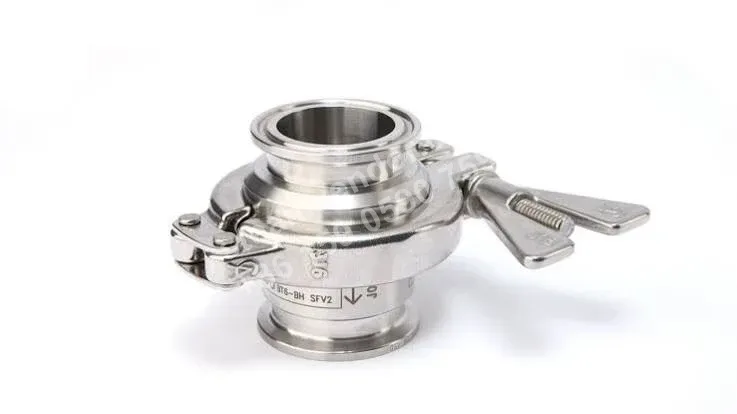

| Стандартное соединение | ASME BPE санитарный зажим |
| Примечание | Для других типов соединений обращайтесь в Spirax Sarco |

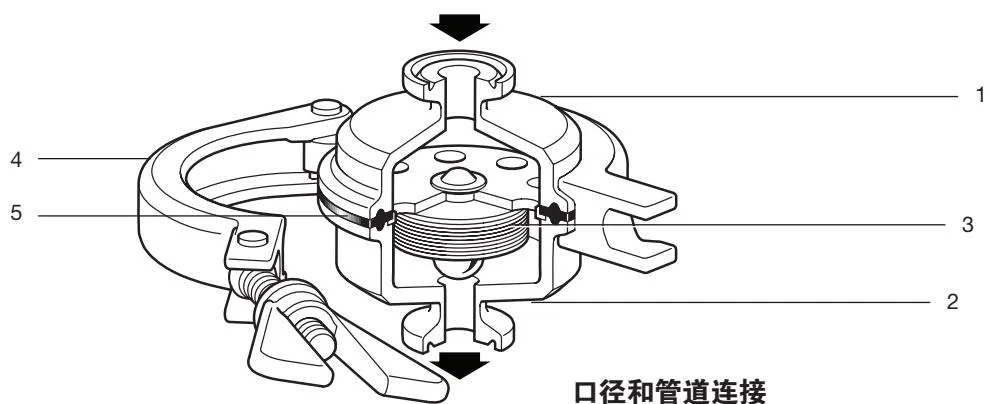

Материалы
| № | Деталь | Материал | |
| 1 | Верхний корпус | Нержавеющая сталь | ASTM A276 316L |
| 2 | Нижний корпус | Нержавеющая сталь | ASTM A276 316L |
| 3 | Термочувствительный элемент | Нержавеющая сталь | AISI 316L |
| 4 | Зажим корпуса | Нержавеющая сталь | AISI 316 |
| 5 | Уплотнительное кольцо | Tuf-steel® | PTFE + AISI 316 |
| Опционально: для молочной промышленности может поставляться уплотнительное кольцо из Viton с PTFE-оболочкой. | |||

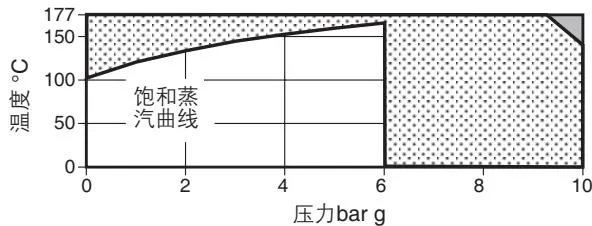

Ограничения по давлению и температуре (ISO 6552)
Данное изделие не должно использоваться в этой зоне, иначе внутренние компоненты могут быть повреждены.
Примечание: для санитарных зажимных соединений максимальное давление/температура могут ограничиваться прокладкой или зажимом. Подробную информацию запрашивайте в Spirax Sarco.
| Расчетные параметры корпуса | PN10 |
| PMA — максимально допустимое давление | 10 бар изб. при 140 °C |
| TMA — максимально допустимая температура | 177 °C при 9,2 бар изб. |
| Минимально допустимая температура | -254 °C |
| PMO — максимальное рабочее давление для насыщенного пара | 6 бар изб. |
| TMO — максимальная рабочая температура | 165 °C при 6 бар изб. |
| Минимальная рабочая температура | 0 °C |
| Максимальное испытательное давление гидравлическим способом (холодная вода) | 15 бар изб. |
Примечание: обращайтесь к im-P180-31 (выпуск 9) по проведению гидравлических испытаний.

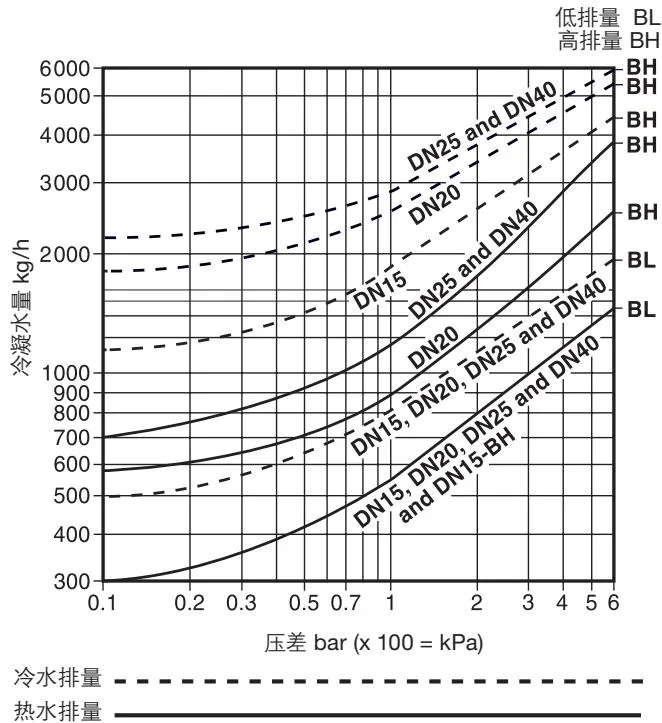

Пропускная способность (по ISO 7842)
Информация по безопасности, монтажу и обслуживанию
Подробную информацию см. в инструкции по монтажу и обслуживанию BT6-B и BT6-B Food+ санитарных конденсатоотводчиков сбалансированного давления.
Рекомендации по монтажу
BT6-B предназначен для вертикальной установки с направлением потока вниз для обеспечения самоочистки корпуса. При монтаже проверьте стрелку направления потока на корпусе. Прокладки и монтажные зажимы в комплект поставки не входят.
На входе должен быть предусмотрен охлаждающий участок трубопровода для предотвращения скопления конденсата в технологическом оборудовании при нормальной работе. Термочувствительный элемент не должен подвергаться воздействию перегрева.
Все детали следует обрабатывать с осторожностью, чтобы избежать повреждения обработанных поверхностей.
Принцип работы
Рабочий элемент данного изделия — капсула из нержавеющей стали, заполненная термочувствительной жидкостью. В холодном состоянии или при пуске капсула находится в расслабленном состоянии, клапан полностью открыт, что позволяет сбрасывать большое количество воздуха, конденсата и среды CIP. При приближении температуры системы к температуре насыщенного пара жидкость внутри капсулы расширяется, закрывая клапан и предотвращая утечку пара. Температура закрытия близка к температуре насыщения, что обеспечивает эффективный дренаж системы.
Заказ
Пример: 1 шт. Spirax Sarco ½” BT6-BH — санитарный конденсатоотводчик сбалансированного давления для чистых систем.
Соединение ASME BPE санитарный зажим, максимальное рабочее давление 6 бар изб., электрополировка внутренней поверхности до 0,375 мкм (15 микро-дюймов Ra), с сертификатом материала EN 10204 3.1.

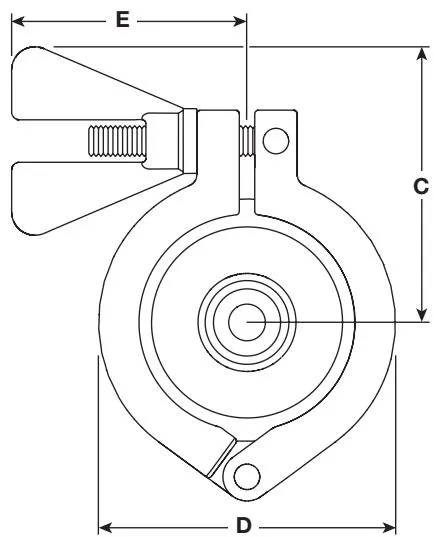

Размеры/вес (приблизительно) мм и кг
| Диаметр | A | B | C | D | E | Вес |
| 1/2" | 65 | 64 | 71,5 | 77 | 61 | 0,70 |
| 3/4" | 65 | 64 | 71,5 | 77 | 61 | 0,71 |
| 1" | 65 | 64 | 71,5 | 77 | 61 | 0,94 |
| 11/2" | 65 | 64 | 71,5 | 77 | 61 | 0,86 |

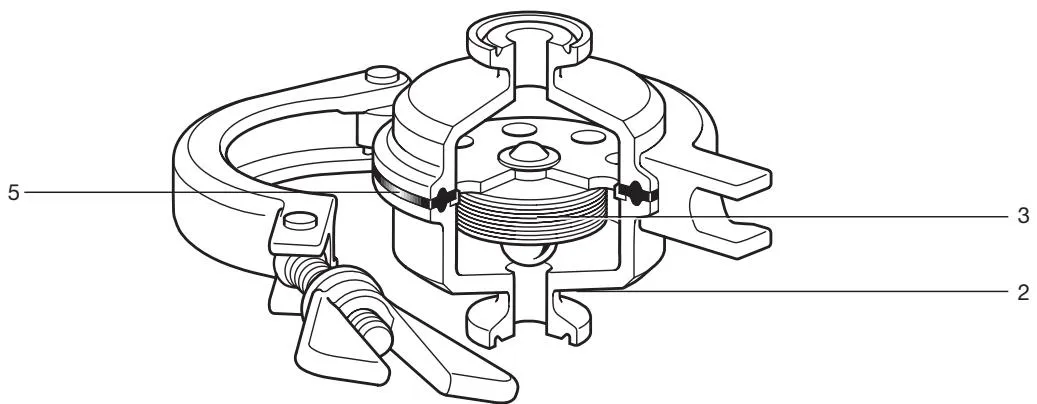

Запасные части
Доступные запасные части указаны в таблице ниже. Прочие детали в качестве запасных частей не поставляются.
Доступные запасные части
| Термочувствительный элемент | 3,5 |
| Уплотнительное кольцо | 5 |
| Нижний корпус, включая седло | 2 |
Заказ запасных частей
При заказе запасных частей используйте описания из раздела «Доступные запасные части» с указанием диаметра и модели.
Пример: 1 термочувствительный элемент для конденсатоотводчика 1/2” BT6-BH для чистых систем.
