Spirax Sarco SafeBloc DBB3 是一款双流双关波纹管密封截止阀，适用于蒸汽、冷凝水、气体、液体及工业水系统。产品提供 PN40 或 ANSI Class 300 法兰连接，阀体采用铸钢、波纹管采用不锈钢，并设有泄压阀接口。适合下游设备或管线检修时进行在线双重隔离及隔离段泄压。

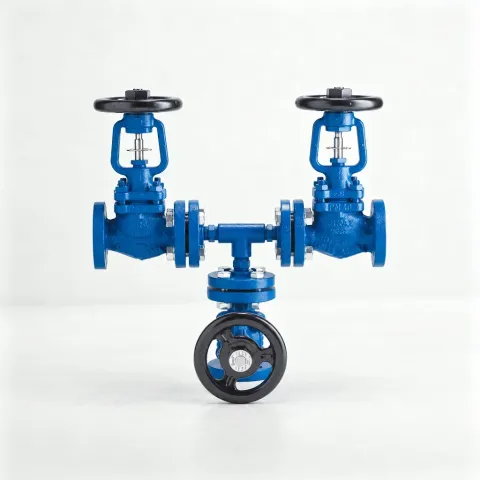

Spirax Sarco 双流双关波纹管密封截止阀 DBB3 三四分角产品图
1 / 2
技术参数
- 阀门类型
- 双流双关波纹管密封截止阀
- 适用介质
- 蒸汽、气体、液体、冷凝水和水
- 公称通径
- DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100
- 法兰连接标准
- EN 1092 PN40；ANSI B16.5 Class 300
- 法兰端面距离标准
- BS EN 558:2008
- 流量系数Kv
- DN15: 4；DN20: 4.5；DN25: 8；DN40: 22；DN50: 32；DN65: 70；DN80: 123；DN100: 144
- 阀座泄漏等级
- EN 12266-1 A级；ISO 5208 A级
- 阀体设计压力等级
- PN40；ANSI Class 300
- 最大允许压力
- PN40: 40 bar g@0°C；ANSI 300: 51 bar g@37.7°C
- 最大允许温度
- PN40: 400°C@24 bar g；ANSI 300: 425°C@28 bar g
- 饱和蒸汽最大工作压力
- PN40: 30.4 bar g；ANSI 300: 41.6 bar g
- 最大工作温度
- PN40: 400°C@24 bar g；ANSI 300: 425°C@28 bar g
- 最低工作温度
- PN40: -10°C；ANSI 300: -29°C
- 冷态水压试验压力
- PN40: 60 bar g；ANSI 300: 77 bar g
- 泄压阀接口
- DN15法兰、1/2 in BSP或NPT 1/2 in承插焊
- 阀体材料
- 铸钢：EN 10213-2 GP240 GH（DN）；ASTM A216 WCB（ANSI）
- 阀座材料
- 不锈钢 AISI 420
- 波纹管材料
- 不锈钢 DIN 17440 X6CrNiTi 1810
- 阀杆填料
- 石墨
- 材料证书
- EN 10204 3.1
应用场景
蒸汽供汽设备检修隔离
安装在通往下游用汽设备的蒸汽管线上，用于设备停机检修前实施在线双重隔离，并通过泄压接口对隔离段进行泄压。产品适用于蒸汽系统，采用双流双关结构和波纹管密封，且与单个截止阀具有相同端面距离。
冷凝水回收管线隔离
安装在冷凝水设备或回收管线的支路上，用于维护下游管线或设备时实施在线双重隔离，并通过泄压接口释放隔离段压力。产品资料明确适用于冷凝水系统。
工艺气体管线设备隔离
安装在气体输送管线与下游工艺设备之间，用于设备维护或管线切换时实施在线双重隔离，并通过泄压接口对隔离段进行泄压。产品资料明确适用于气体系统，设计压力等级为PN40或ANSI Class 300。
工艺液体及工业水管线隔离
安装在液体或水系统的设备连接管线、支路或待检修管段前，用于实施在线双重隔离，并通过紧凑结构适应与单个截止阀相同的端面距离。产品资料明确适用于液体和水系统。
选型特点
阀座关闭泄漏等级符合A级标准
阀门关闭状态下，阀座泄漏等级符合EN 12266-1 A级和ISO 5208 A级，可用于明确隔离密封性能的验收要求。
阀杆采用波纹管密封
阀杆采用不锈钢波纹管密封结构，产品资料明确波纹管材料为DIN 17440 X6CrNiTi 1810。
泄压接口支持多种连接配置
泄压接口可提供DN15法兰、1/2英寸BSP或NPT螺纹以及1/2英寸承插焊连接配置，便于根据现场支路连接方式进行选型。
安装与维护注意事项
核对并正确连接泄压接口
安装时应按工艺设计连接和处置泄压接口，并核对接口形式与现场配套是否一致；该产品提供DN15法兰及1/2英寸接口选项。
常见问题
Spirax Sarco SafeBloc DBB3 双流双关波纹管密封截止阀的工作原理是什么？
Spirax Sarco SafeBloc DBB3 通过双流双关波纹管密封实现在线双重隔离，阀体与阀盖结构设计使得在关闭时阀座实现两点密封，适用于蒸汽、气体、液体、冷凝水和水系统。
如何进行阀门选型以满足 ANSI 300/PN40 法兰连接需求？
可选型号覆盖 DN15 至 DN100，法兰连接符合 EN 1092 PN40 与 ANSI B16.5 Class 300，且端面符合 BS EN 558 2008 标准，适用于 PN40/ANSI 300 法兰场景。具体口径应结合系统压力和连接方式确认。
泄压阀接口有哪些连接选项，安装时需要注意哪些要点？
泄压阀接口可提供 DN15 法兰、1/2″ BSP 或 NPT 1/2″ 承插焊等连接方式，订购时请注明接口连接方式。安装时应确保上游截止阀先关断后，下游压力通过泄压阀排放，避免压力异常。
产品的泄漏等级有何标准，合规性如何保障？
关闭状态下阀座泄漏等级符合 EN12266-1 A 级和 ISO5208 A 级，证书可在订购时按需求提供，确保符合相关质量与合规要求。
在不同材料和工况下，如何理解 KV 值对选型的影响？
KV 值随口径变化，DN15–DN100 对应的 KV 值分布如表所示，体现不同口径的流量能力。具体数值需结合实际介质、温度、压力及应用条件来确认，现场配置以实际型号为准。
