صمام الفراشة Bray من سلسلة 31U مصمم خصيصًا لأنظمة مياه الإطفاء الصناعية، ويغطي الأحجام الاسمية من NPS 2 إلى 12 (DN 50 إلى 300)، مع ضغط تشغيل مسموح به أقصى يبلغ 285 psi (20 bar). يستخدم الصمام مقعدًا مرنًا من BUNA-N ملتصقًا بالجسم، ويوفر إحكامًا ثنائي الاتجاه بمستوى فقاعة الصفر. ويمكن تركيب مشغلات يدوية أو كهربائية أو هوائية مباشرة، مما يجعله مناسبًا لخطوط مياه الإطفاء في المنشآت البرية والمنصات البحرية والسفن للتحكم في الفتح والإغلاق والعزل.

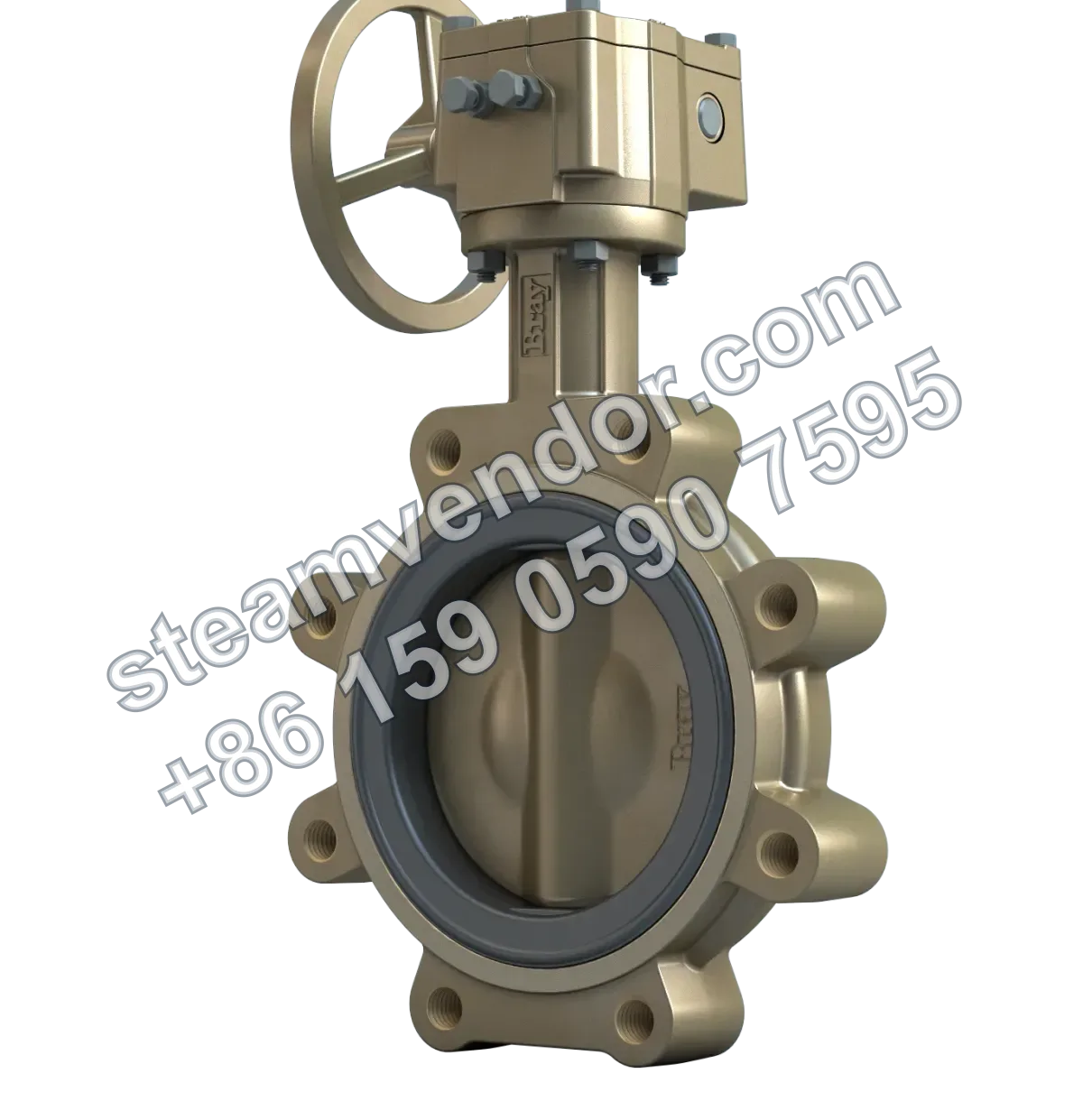

ميزات صمام الفراشة ببطانة مرنة من سلسلة 31U
1 / 3

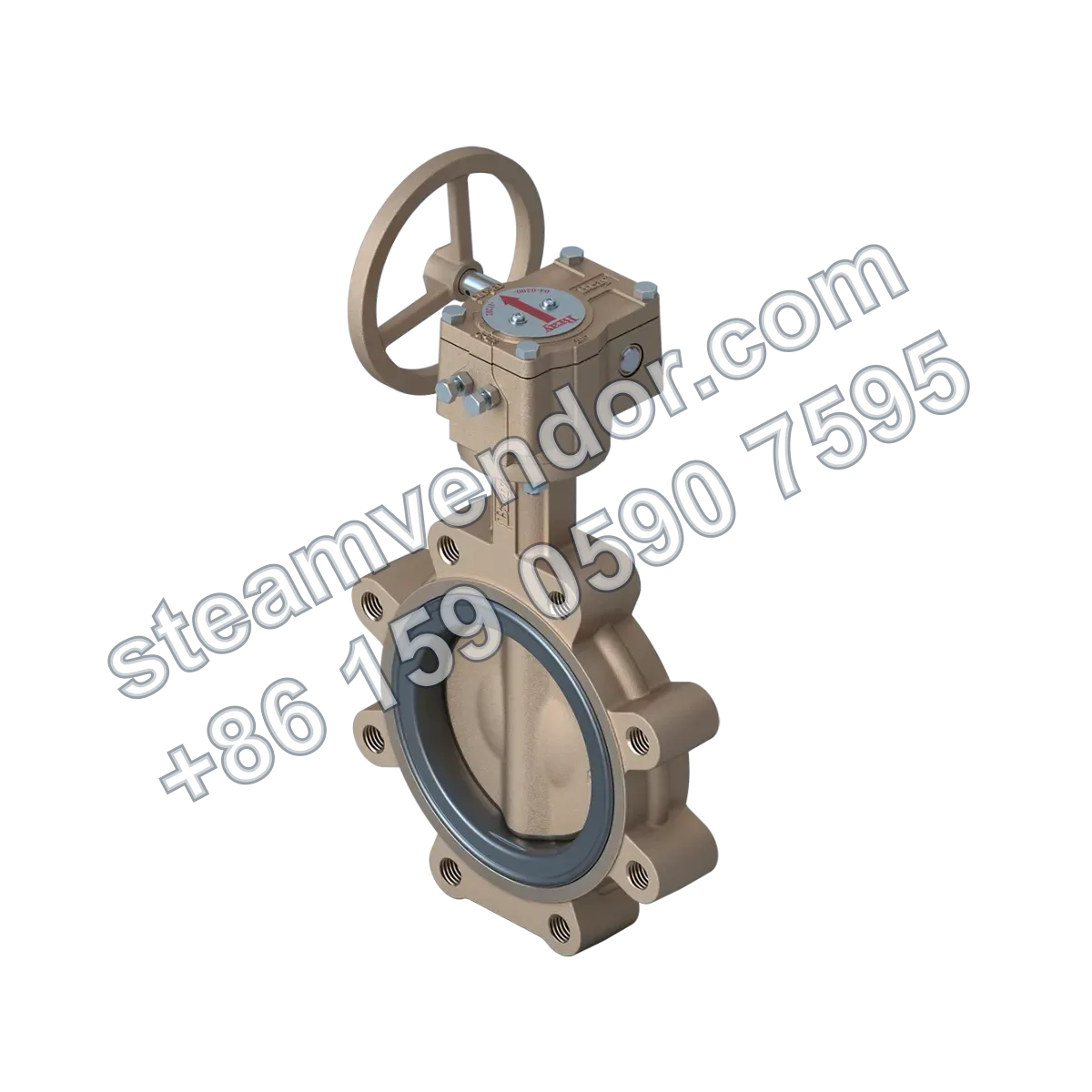

Bray صمام فراشة ببطانة مرنة من سلسلة 31U من نوع العروة (للاستخدام في أنظمة الإطفاء الصناعية)
صمام فراشة ببطانة مرنة من نوع العروة، مناسب لعزل خطوط مياه الإطفاء الصناعية والبحرية، ويوفر إحكامًا ثنائي الاتجاه بمستوى فقاعة الصفر.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق الحجم الاسمي
- NPS 2 إلى 12 / DN 50 إلى 300
- أقصى ضغط تشغيل مسموح به
- 285 psi (20 bar)
- نطاق درجة حرارة التشغيل
- 0°F إلى 212°F (-18°C إلى 100°C)
- نوع جسم الصمام
- من نوع العروة
- فئة الإحكام
- إحكام ثنائي الاتجاه بمستوى فقاعة الصفر
- مادة المقعد
- BUNA-N ملتصق
- مادة جسم الصمام
- حديد زهر كروي، فولاذ كربوني، برونز نيكل-ألمنيوم
- مادة القرص
- فولاذ مقاوم للصدأ 316، مونيل K500، برونز نيكل-ألمنيوم
- مادة ساق الصمام
- فولاذ مقاوم للصدأ، فولاذ مقاوم للصدأ 17-4PH، مونيل K500
- معيار تخريم الحافة
- ASME Class 150، EN 1092 PN 10، 16، 25
- معيار الطول من وجه إلى وجه
- API 609 الفئة A، EN 558 السلسلة 20
- معيار الاختبار
- API 598، EN 12266-1
- طريقة تركيب المشغل
- يمكن تركيب مشغل تروس يدوي ومشغلات كهربائية وهوائية مباشرة من دون حامل
- هيكل إحكام المقعد
- مقعد مرن ملتصق بلسان ومجرى، مزود بحلقة O مماسية مقولبة، ولا يتطلب حشية حافة
- الاعتمادات
- ABS، ATEX، CRN، DNV، D.O.T. 54، NSF 61/372، PED، PE(S)R
مجالات التطبيق
نظام مياه الإطفاء في المنشآت الصناعية البرية
يستخدم في خطوط مياه الإطفاء بالمنشآت الصناعية البرية كصمام للفتح والإغلاق وعزل مقاطع خطوط مياه الإطفاء. سلسلة 31U مناسبة صراحةً لتطبيقات الإطفاء البرية، مع ضغط تشغيل مسموح به أقصى يبلغ 285 psi (20 bar)، وإحكام ثنائي الاتجاه بمستوى فقاعة الصفر.
نظام مياه الإطفاء في المنصات البحرية
يستخدم في خطوط مياه الإطفاء بالمنصات البحرية كصمام للفتح والإغلاق وعزل مقاطع خطوط مياه الإطفاء. سلسلة 31U مناسبة صراحةً لتطبيقات الإطفاء البحرية، مع ضغط تشغيل مسموح به أقصى يبلغ 285 psi (20 bar)، وإحكام ثنائي الاتجاه بمستوى فقاعة الصفر.
خطوط المعدات الطرفية للسفن والمنشآت البحرية
يستخدم لعزل خطوط المعدات الطرفية للسفن والمنشآت البحرية. سلسلة 31U مناسبة للمعدات الطرفية البحرية، وتستخدم جسم صمام من نوع العروة مع إحكام ثنائي الاتجاه بمستوى فقاعة الصفر، ويمكن تجهيزها بمشغل تروس يدوي أو مشغل كهربائي أو هوائي.
نقاط الاختيار
ضغط تشغيل مسموح به أقصى يبلغ 285 psi (20 bar)
يبلغ أقصى ضغط تشغيل مسموح به لهذه السلسلة 285 psi (20 bar)، مما يجعلها مناسبة لاختيار الصمامات وفق ظروف الضغط في شبكات الأنابيب الصناعية وشبكات الإطفاء عالية الضغط.
إحكام ثنائي الاتجاه بمستوى فقاعة الصفر مع مقعد BUNA-N ملتصق
تستخدم هذه السلسلة مقعدًا مرنًا من BUNA-N ملتصقًا، وتوفر إحكامًا ثنائي الاتجاه بمستوى فقاعة الصفر، مما يلائم ظروف التشغيل التي تتطلب إغلاقًا موثوقًا في الاتجاهين.
مقعد ملتصق بلسان ومجرى وهيكل إحكام من دون حشية حافة
يستخدم المقعد هيكلًا ملتصقًا بلسان ومجرى، ومزودًا بحلقة O مماسية مقولبة، لذلك لا تتطلب عملية التركيب حشية حافة إضافية.
تركيب المشغل مباشرة من دون حامل
يمكن تركيب مشغل التروس اليدوي والمشغلات الكهربائية والهوائية مباشرة من دون حامل إضافي.
خيارات متعددة لمواد الجسم والأجزاء الداخلية الرئيسية
توفر هذه السلسلة أجسام صمامات من الحديد الزهر الكروي أو الفولاذ الكربوني أو برونز النيكل-ألمنيوم، مع خيارات لأقراص من الفولاذ المقاوم للصدأ 316 أو مونيل K500 أو برونز النيكل-ألمنيوم، وسيقان من الفولاذ المقاوم للصدأ أو الفولاذ المقاوم للصدأ 17-4PH أو مونيل K500.
ملاحظات التركيب والصيانة
يُمنع تركيب حشية حافة إضافية
يستخدم هذا الصمام مقعدًا مرنًا ملتصقًا بلسان ومجرى، مزودًا بحلقة O مماسية مقولبة، ولا يتطلب حشية حافة إضافية. أثناء التركيب، يجب عدم إضافة حشيات حافة خارجية عشوائيًا أو استخدام طريقة تركيب تؤدي إلى ضغط إضافي على المقعد.
الأسئلة الشائعة
ما مبدأ تشغيل صمام الفراشة ببطانة مرنة من سلسلة 31U؟
تستخدم سلسلة 31U تصميم إحكام ثنائي الاتجاه بمستوى فقاعة الصفر، حيث يتكامل المقعد مع القرص لتحقيق الإحكام. عند إغلاق القرص، يلامس المقعد بإحكام، مما يضمن إحكامًا بمستوى فقاعة الصفر في الاتجاهين الأمامي والعكسي للوسط، وهو مناسب للمعدات الصناعية عالية الضغط والمعدات الطرفية البحرية.
ما أهم نقاط اختيار صمامات هذه السلسلة؟
ينبغي عند الاختيار مراعاة نطاق الحجم (NPS 2–12 / DN 50–300)، وضغط التشغيل المسموح به الأقصى (285 psi/20 bar)، ومقاومة التآكل لمواد الجسم والساق، ومواد الإحكام ومعايير الحواف، بالإضافة إلى درجة حرارة الخدمة ونوع الوسط. ويجب تأكيد التكوين المحدد وفق الطراز الفعلي وظروف التطبيق.
ما أبرز مزايا التصميم الهيكلي لسلسلة 31U؟

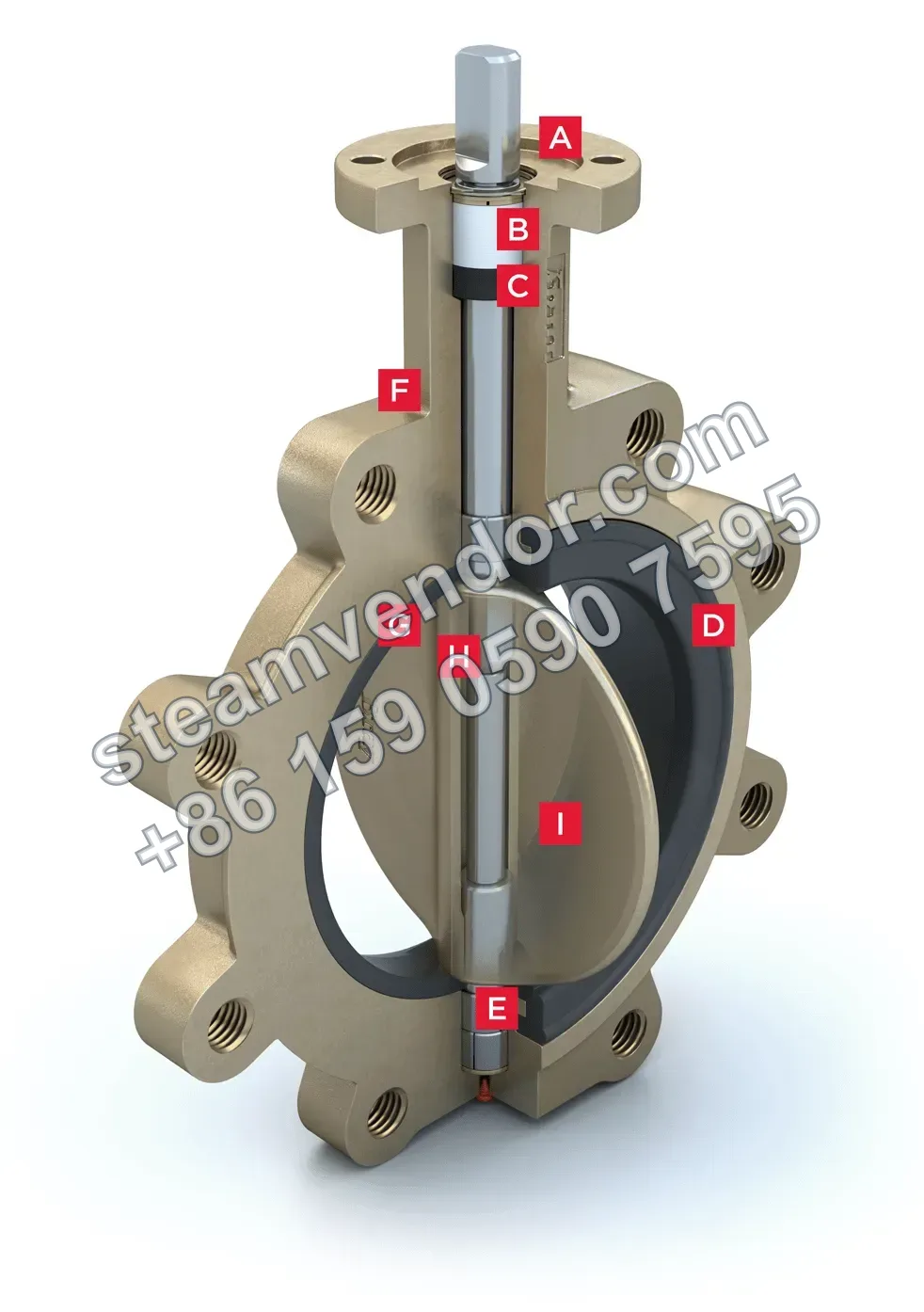

تشمل المزايا التصميم المعياري، وجلبة ساق الصمام، وهيكل إحكام الساق، والمقعد المرن الملصق بلسان ومجرى، وعنق الصمام الممتد، وحافة العروة المتكاملة. وتهدف هذه المزايا إلى خفض عزم الدوران، وتحسين الإحكام، وتبسيط الصيانة، وتعزيز قابلية الصيانة في الموقع.
ما الجوانب التي تغطيها اعتمادات واختبارات هذه السلسلة؟
حصل المنتج على عدة اعتمادات واختبارات تشمل ABS، ATEX، CRN، DNV، D.O.T. 54، NSF 61/372، PED، PESR، كما يتبع معايير الاختبار API 598 وEN 12266-1، ويتوافق طول الوجه إلى الوجه مع API 609 الفئة A وEN 558 السلسلة 20.
ما النقاط التي ينبغي مراعاتها عند الحاجة إلى إرشادات التركيب أو الصيانة؟
ينبغي مراعاة محاذاة الحواف وتوافق معيار التخريم (ASME 150/PN10 وما إلى ذلك)، والتثبيت الصحيح للمشغل على جسم الصمام، وحالة الملاءمة التداخلية بين إحكام ساق الصمام والمقعد. ويجب تحديد خطة الصيانة وفق ظروف الموقع الفعلية والطراز.
