تتضمن Bray Series 32/33 صمامات فراشة مبطنة بالمطاط ذات تركيب بين الفلنجات وبأقطار كبيرة من NPS 22 إلى 36 (DN 550 إلى 900)، وهي مناسبة لعزل خطوط الأنابيب والتحكم في العمليات. يتوفر جسم الصمام من الحديد الزهر أو الحديد الزهر الكروي أو الفولاذ الكربوني أو الفولاذ المقاوم للصدأ، ويتميز بساق مقاومة للاندفاع للخارج، وحشوة V قابلة للضبط أثناء التشغيل، وإحكام ثنائي الاتجاه بدرجة مانعة للفقاعات. يصل الحد الأقصى للضغط في Series 32 إلى 5 bar وفي Series 33 إلى 10 bar، ويتراوح نطاق درجة حرارة التشغيل من -29°C إلى 121°C. وهي مناسبة لمعالجة مياه الصرف، وتبريد مياه البحر، وإمدادات المياه الصناعية، والمياه الدوارة، وخطوط الأنابيب الرئيسية للسوائل أو الغازات التي تستوفي متطلبات ظروف التشغيل.

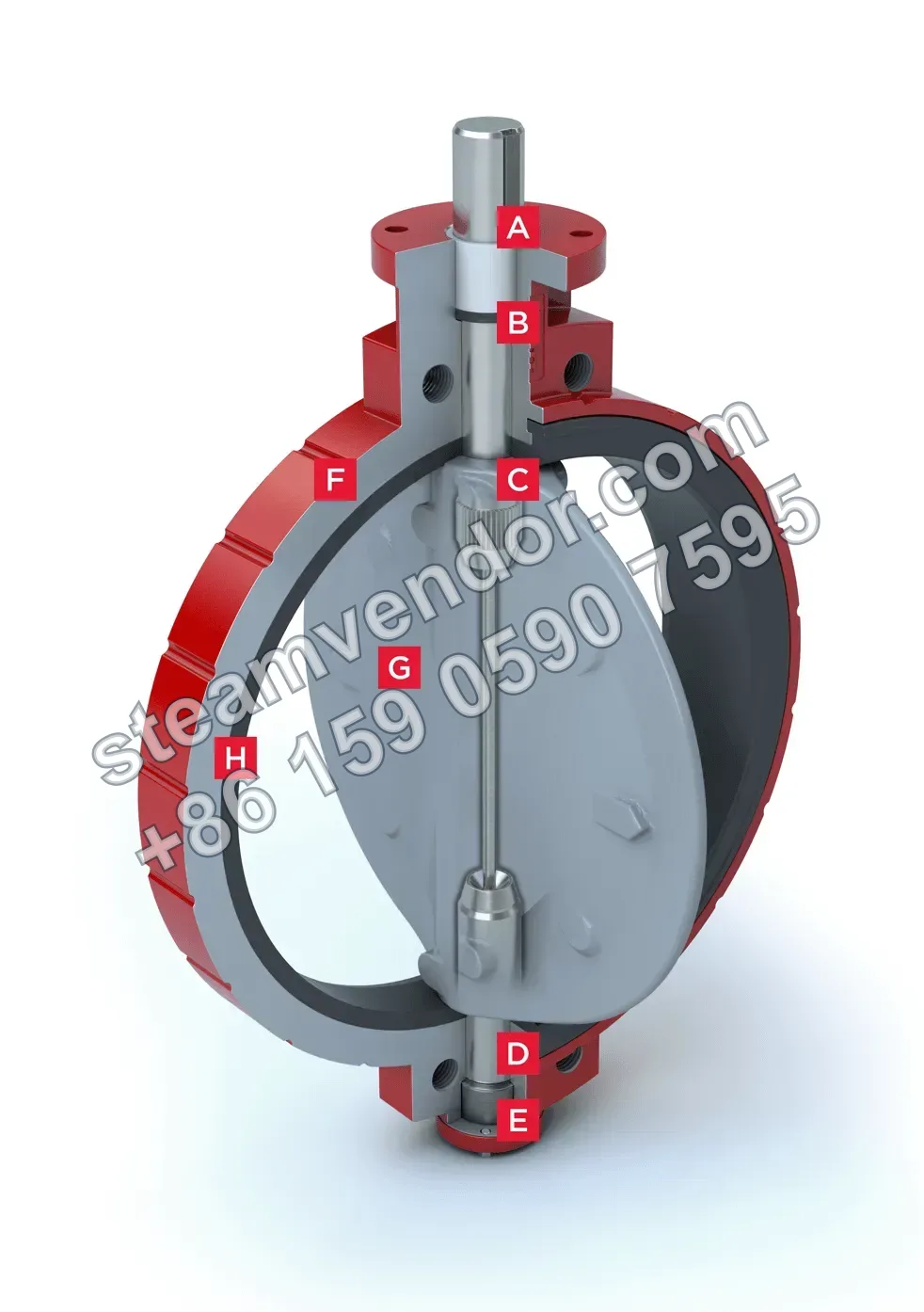

خصائص صمام الفراشة المبطن بالمطاط Series 32/33
1 / 4

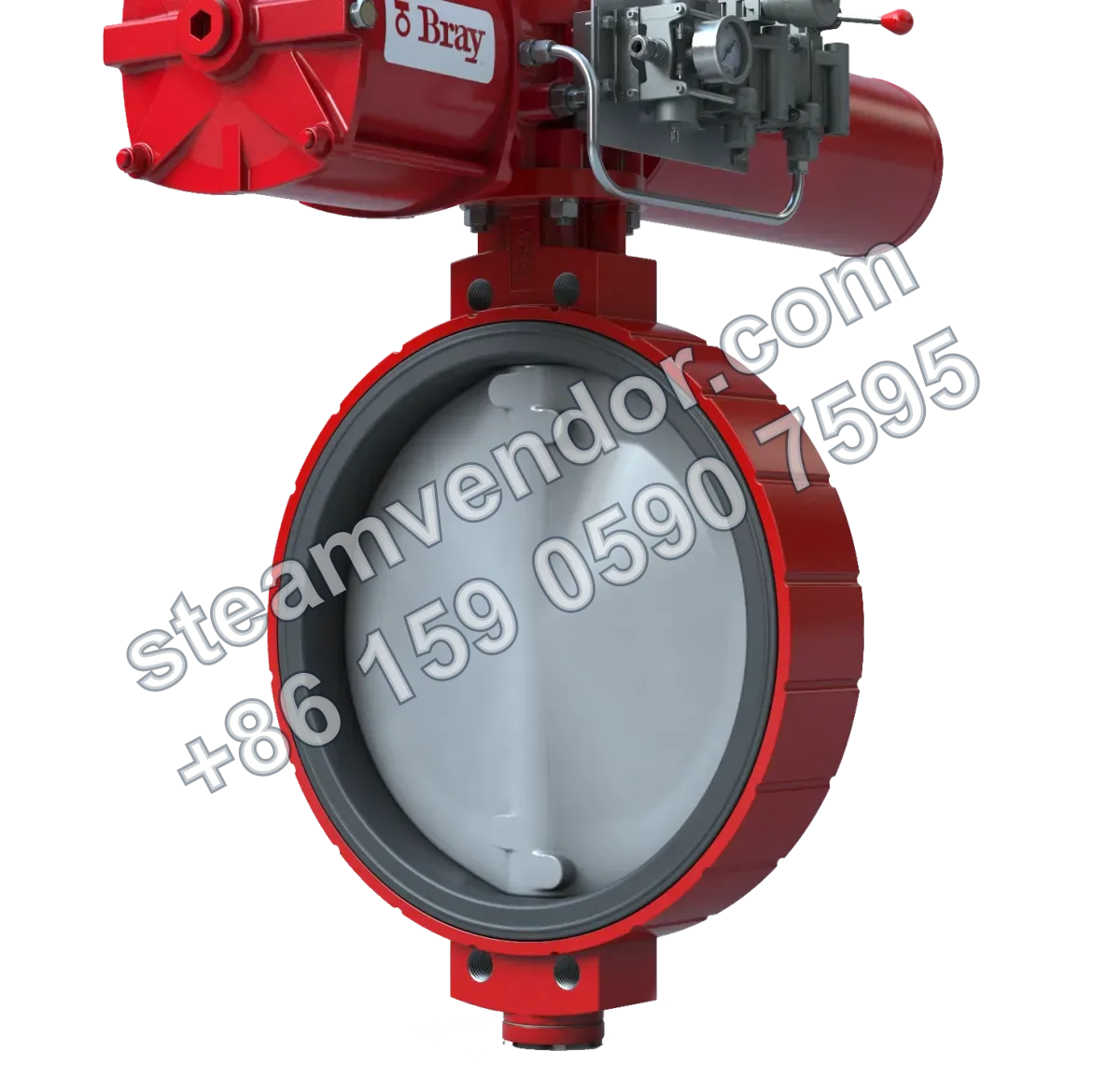

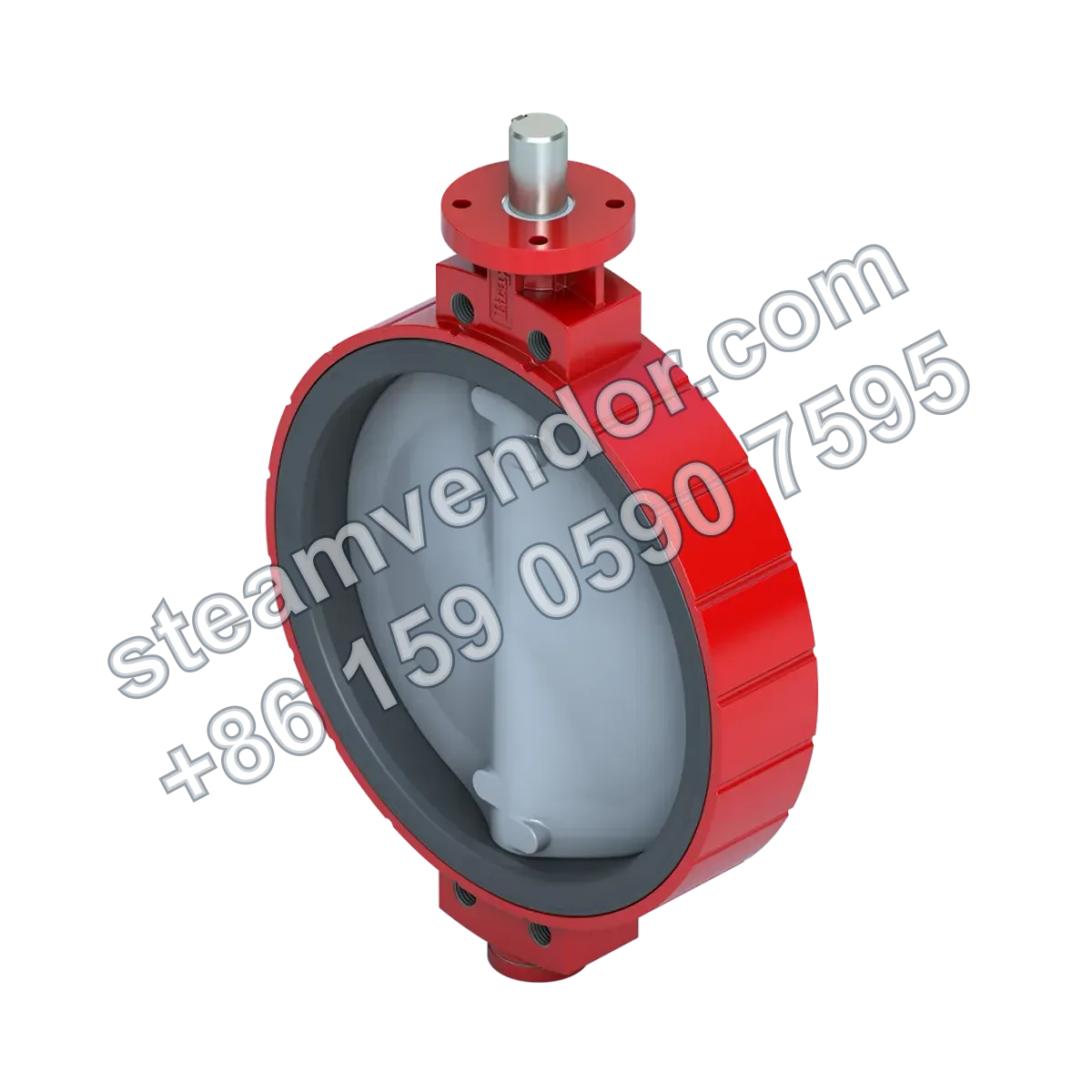

صمام فراشة مبطن بالمطاط Bray Series 32/33 بقطر كبير
صمام فراشة مبطن بالمطاط بقطر كبير لخطوط مياه الصرف ومياه البحر، يدعم إحكامًا ثنائي الاتجاه بدرجة مانعة للفقاعات.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق المقاس الاسمي
- NPS 22 إلى 36 / DN 550 إلى 900
- مادة جسم الصمام
- حديد زهر، حديد زهر كروي، فولاذ كربوني، فولاذ مقاوم للصدأ
- نطاق درجة حرارة التشغيل
- -20°F إلى 250°F (-29°C إلى 121°C)
- الحد الأقصى لضغط التشغيل
- Series 32: 75 psi (5 bar)؛ Series 33: 150 psi (10 bar)
- مادة المقعد
- EPDM، BUNA-N، FKM
- فئة الإحكام
- إحكام ثنائي الاتجاه بدرجة مانعة للفقاعات
- مادة القرص
- حديد زهر كروي مطلي بالنايلون 11، برونز ألومنيوم-نيكل، فولاذ مقاوم للصدأ، فولاذ مقاوم للصدأ مزدوج الطور، فولاذ مقاوم للصدأ فائق الأوستنيت، Hastelloy®، سبيكة مونيل
- مادة الساق
- فولاذ مقاوم للصدأ، فولاذ مقاوم للصدأ مزدوج الطور، فولاذ مقاوم للصدأ فائق الأوستنيت، سبيكة مونيل
- نوع جسم الصمام
- بين الفلنجات
- معيار ثقوب الفلنجات
- ASME B16.1 فئة 125، ASME B16.5 فئة 150، ASME B16.47
- معيار طول الوجه إلى الوجه
- API 609 الفئة A، EN 558 Series 20
- تصميم الساق
- ساق مقاومة للاندفاع للخارج
- نظام الحشوة
- حشوة V قابلة للضبط، تدعم الضبط أثناء التشغيل
- معايير الاختبار
- MSS SP-61، API 598، EN 12266-1
- الشهادات
- ABS، ATEX، DNV، NSF 61/372، PED، PE(S)R، SIL
مجالات التطبيق
العزل والتحكم في العمليات لخطوط معالجة مياه الصرف الكبيرة
تستخدم في خطوط معالجة مياه الصرف الصناعية أو البلدية ذات الأقطار الكبيرة من DN 550 إلى 900. تذكر وثائق المنتج صراحة تطبيقات مياه الصرف، وتوفر إحكامًا ثنائي الاتجاه بدرجة مانعة للفقاعات وجسم صمام بين الفلنجات.
خطوط تبريد مياه البحر والسحب والتصريف
تستخدم لعزل والتحكم في عمليات خطوط سحب مياه البحر أو تصريفها أو التدوير للتبريد التي تستوفي نطاقات الضغط ودرجة الحرارة الخاصة بهذه السلسلة. تذكر وثائق المنتج صراحة تطبيقات مياه البحر، وتوفر خيارات لمواد القرص والساق المناسبة لظروف الموائع المختلفة.
خطوط إمدادات المياه الصناعية والمياه الدوارة الرئيسية
تستخدم للعزل بالتشغيل والإيقاف والتحكم في العمليات لخطوط إمدادات المياه الصناعية أو المياه الخام أو المياه الدوارة الرئيسية. تذكر وثائق المنتج صراحة تطبيقات المياه، ويغطي المنتج أقطار DN 550 إلى 900 ويعتمد جسم صمام بين الفلنجات.
خطوط نقل السوائل الصناعية الرئيسية
تستخدم لخطوط نقل السوائل الصناعية الأخرى التي تستوفي نطاق درجة الحرارة من -29°C إلى 121°C ومتطلبات الحد الأقصى لضغط التشغيل البالغ 5 bar لـ Series 32 أو 10 bar لـ Series 33. تذكر وثائق المنتج صراحة تطبيقات السوائل الأخرى.
خطوط نقل الغازات الصناعية
تستخدم لخطوط الغازات الصناعية التي تستوفي نطاق درجة الحرارة من -29°C إلى 121°C ومتطلبات الحد الأقصى لضغط التشغيل البالغ 5 bar لـ Series 32 أو 10 bar لـ Series 33. تذكر وثائق المنتج صراحة تطبيقات الغازات الأخرى، كما تتميز بإحكام ثنائي الاتجاه بدرجة مانعة للفقاعات.
نقاط الاختيار
تصنيف الضغط لـ Series 32/33
الحد الأقصى لضغط التشغيل المسموح به لـ Series 32 هو 75 psi (5 bar)، ولـ Series 33 هو 150 psi (10 bar)، ويمكن اختيار السلسلة المناسبة وفقًا لظروف ضغط خط الأنابيب.
تكوينات متعددة لمواد القرص والساق
يتوفر القرص من الحديد الزهر الكروي المطلي بالنايلون 11 أو برونز ألومنيوم-نيكل أو الفولاذ المقاوم للصدأ أو الفولاذ المقاوم للصدأ مزدوج الطور أو الفولاذ المقاوم للصدأ فائق الأوستنيت أو Hastelloy® أو سبيكة مونيل؛ وتتوافر الساق من الفولاذ المقاوم للصدأ أو الفولاذ المقاوم للصدأ مزدوج الطور أو الفولاذ المقاوم للصدأ فائق الأوستنيت أو سبيكة مونيل. يمكن اختيار المادة بحسب ظروف الوسط.
إحكام ثنائي الاتجاه بدرجة مانعة للفقاعات
تتميز هذه السلسلة بإحكام ثنائي الاتجاه بدرجة مانعة للفقاعات، وهي مناسبة لظروف التشغيل التي تتطلب إغلاقًا محكمًا في كلا الاتجاهين.
ساق مقاومة للاندفاع للخارج وحشوة قابلة للضبط أثناء التشغيل
يعتمد المنتج ساقًا مقاومة للاندفاع للخارج ونظام حشوة V قابلًا للضبط، مع دعم ضبط الحشوة أثناء التشغيل.
تغطية متعددة لشهادات المشاريع
تتضمن وثائق المنتج شهادات أو خيارات امتثال مثل ABS وATEX وDNV وNSF 61/372 وPED وPE(S)R وSIL، ويمكن التحقق من التكوين المحدد وفقًا لمتطلبات شهادات المشروع.
ملاحظات التركيب والصيانة
محاذاة الفلنجات وتوسيط الصمام بين الفلنجات
يتميز هذا الصمام بتصميم بين الفلنجات. أثناء التركيب، يجب ضمان محاذاة فلنجات الأنابيب عند الطرفين وتوسيط الصمام بين الفلنجات، مع تجنب الشد القسري عند عدم تمركز الأنابيب أو وجود خلل في توافق الفلنجات.
الأسئلة الشائعة
ما مبدأ تشغيل صمام الفراشة المبطن بالمطاط Series 32/33؟
يتحكم هذا الصمام في تدفق الوسط عند الفتح والإغلاق من خلال تلامس أسطح الإحكام بين القرص والمقعد، ويتميز بإحكام ثنائي الاتجاه بدرجة مانعة للفقاعات لتحسين الإحكام والسلامة. يجب تأكيد مبدأ التشغيل المحدد بالاستناد إلى الطراز الفعلي وظروف الوسط.
كيف يتم اختيار الصمام لضمان ملاءمته لظروف الضغط العالي؟
عند الاختيار، يجب التركيز على المعلمات الرئيسية مثل نطاق المقاس، والحد الأقصى لضغط التشغيل المسموح به، ومواد جسم الصمام والمقعد، وفئة الإحكام، مع مطابقتها مع الوسط ودرجة الحرارة ومعايير فلنجات الأنابيب. يجب تأكيد التكوين المحدد وفقًا للطراز الفعلي وظروف التطبيق.
ما مزايا Series 32/33 من حيث مقاومة التآكل أو توافق المواد؟
تغطي مواد المقعد والقرص خيارات متعددة، بما في ذلك EPDM وBUNA-N وFKM، كما تتوفر أجسام الصمامات من الحديد الزهر والحديد الزهر الكروي والفولاذ الكربوني والفولاذ المقاوم للصدأ وغيرها، بما يلبي متطلبات مقاومة التآكل لوسائط مختلفة. يرجى اعتماد الطراز الفعلي عند الاختيار.
ما إعدادات الضبط الميداني المتاحة لصيانة صمامات هذه السلسلة؟
يمكن ضبط نظام حشوة الساق ميدانيًا دون إزالة المشغل، ويوفر حشوة ساق V ذاتية الضبط لتسهيل الصيانة الميدانية وتحسين استقرار الإحكام. يجب تأكيد الحل المحدد وفقًا للطراز.
كيف يمكن تحديد مدى ملاءمة صمام الفراشة المبطن بالمطاط لتطبيقات مثل مياه الصرف أو مياه البحر؟
صمم المنتج للتطبيقات الصناعية ذات الضغط العالي، ويتميز بجسم صمام بين الفلنجات وإحكام ثنائي الاتجاه وخيارات واسعة للمواد، ويدعم تطبيقات مياه الصرف ومياه البحر وغيرها. يجب تقييم ملاءمة الوسط المحدد بالاستناد إلى الطراز الفعلي وظروف درجة الحرارة والضغط.
