تتكون Bray Series 35/36 من صمامات فراشة مبطنة بالمطاط ذات شفة كاملة للأقطار الكبيرة، بأحجام من NPS 22 إلى 120 (DN 550 إلى 3000)، وتوفر إحكامًا مانعًا للفقاعات في كلا الاتجاهين. يبلغ الحد الأقصى لضغط التشغيل المسموح به لسلسلة 35 مقدار 5 bar، ولسلسلة 36 مقدار 10 bar، ويتراوح نطاق درجة حرارة التشغيل من -29°C إلى 204°C. وهي مناسبة للعزل والتحكم في التدفق في شبكات نقل وتوزيع المياه، ومعالجة مياه الصرف، وسحب وتصريف مياه البحر، وخطوط الأنابيب الصناعية للسوائل والغازات.

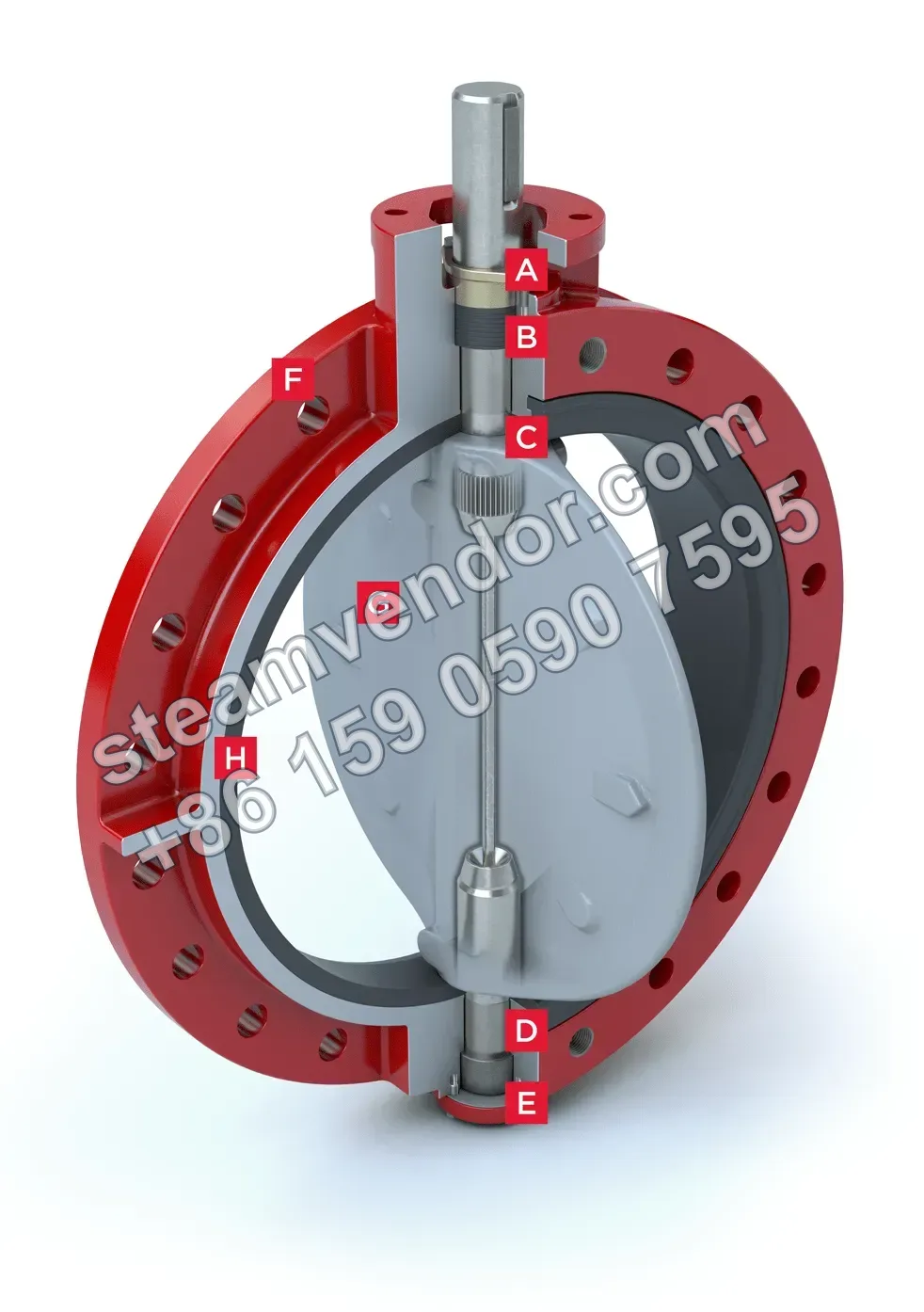

ميزات صمام الفراشة المبطن بالمطاط Series 35/36
1 / 4

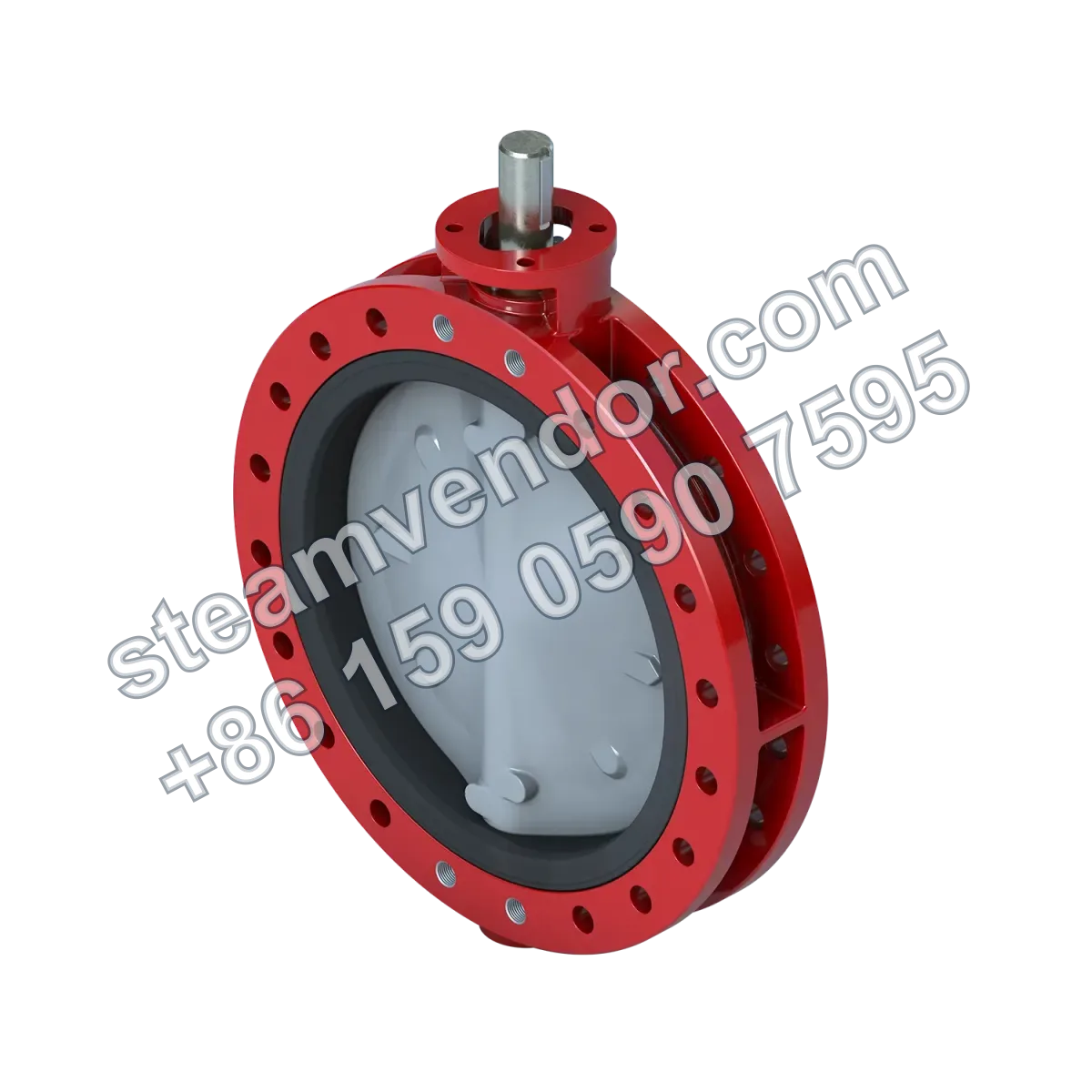

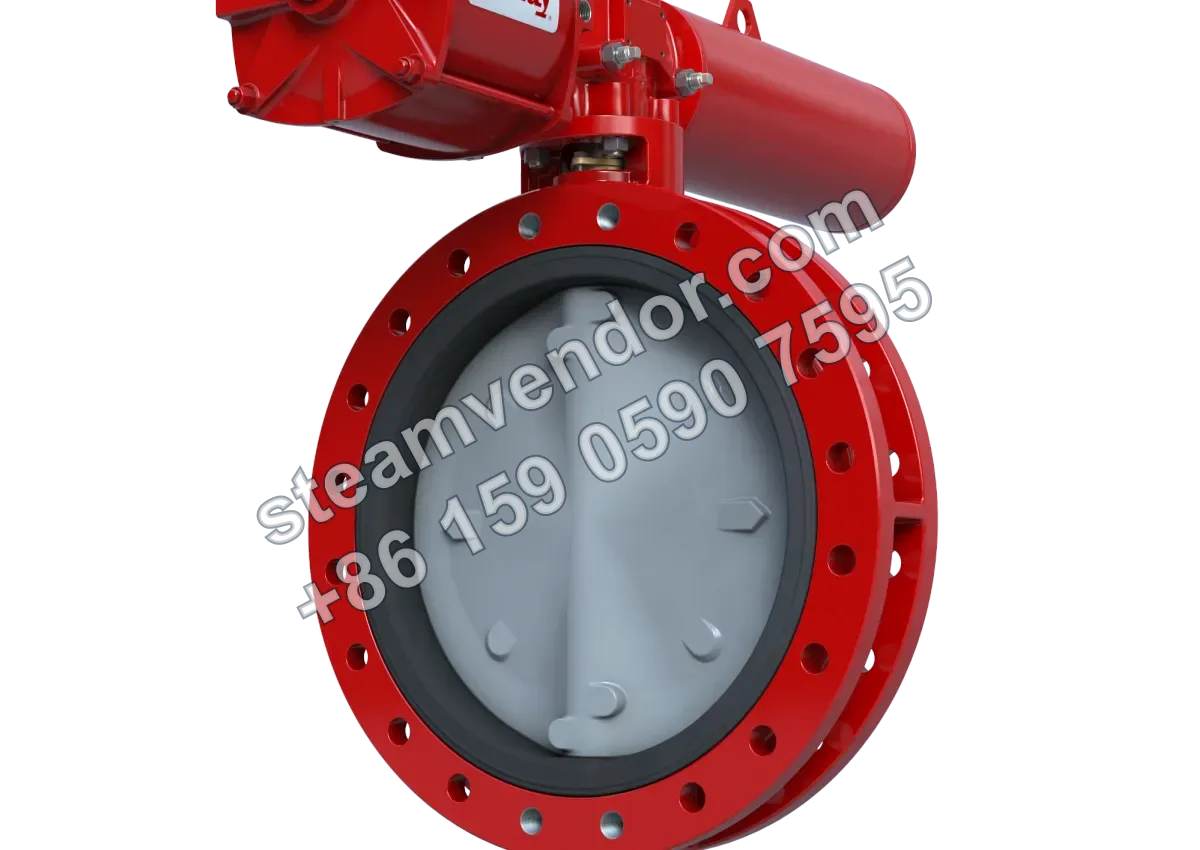

صمام فراشة Bray Series 35/36 مبطن بالمطاط ذو شفة كاملة للأقطار الكبيرة
صمام فراشة مبطن بالمطاط ذو شفة كاملة للأقطار الكبيرة، مناسب للعزل والتحكم في التدفق في خطوط إمدادات المياه ومياه الصرف ومياه البحر.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق المقاسات
- NPS 22 إلى 120 / DN 550 إلى 3000
- نطاق درجة حرارة التشغيل
- -20°F إلى 400°F (-29°C إلى 204°C)
- الحد الأقصى لضغط التشغيل المسموح به
- Series 35: 75 psi (5 bar); Series 36: 150 psi (10 bar)
- فئة الإحكام
- إحكام مانع للفقاعات في كلا الاتجاهين
- نوع جسم الصمام
- شفة كاملة
- ثقوب الشفّات
- ASME B16.1 الفئة 125، ASME B16.5 الفئة 150، ASME B16.47، EN 1092 PN10، 16
- الطول الإنشائي
- API 609 الفئة A، EN 558 Series 20
- مادة جسم الصمام
- حديد زهر، حديد دكتايل، فولاذ كربوني، فولاذ مقاوم للصدأ
- مادة القرص
- حديد دكتايل مطلي بالنايلون 11، برونز ألومنيوم ونيكل، فولاذ مقاوم للصدأ، فولاذ مقاوم للصدأ مزدوج الطور، فولاذ مقاوم للصدأ أوستنيتي فائق، Hastelloy®، سبيكة مونيل
- مادة الساق
- فولاذ مقاوم للصدأ 416
- مادة المقعد
- EPDM، BUNA، FKM
- الشهادات
- ABS، ATEX، DNV، NSF 61/372، PED، PE(S)R، SIL
مجالات التطبيق
خطوط نقل وتوزيع المياه كبيرة القطر
مناسب لخطوط الدخول والخروج كبيرة القطر، وأنابيب محطات الضخ، وخطوط نقل المياه الرئيسية في محطات مياه الشرب البلدية وأنظمة الإمداد الصناعي بالمياه، لعزل مقاطع الأنابيب والتحكم في التدفق. يغطي المنتج أقطارًا من DN 550 إلى DN 3000، ويستخدم جسم صمام ذي شفة كاملة ويوفر إحكامًا مانعًا للفقاعات في كلا الاتجاهين.
أنابيب عمليات معالجة مياه الصرف
مناسب لخطوط السوائل كبيرة القطر في محطات معالجة مياه الصرف، لعزل مقاطع الأنابيب أو التحكم في التدفق عند المدخل والمخرج وبين وحدات المعالجة. تسجل بيانات المنتج بوضوح تطبيقات مياه الصرف، ويستخدم المنتج جسم صمام ذي شفة كاملة وإحكامًا مانعًا للفقاعات في كلا الاتجاهين.
أنظمة سحب وتصريف مياه البحر
مناسب للخطوط كبيرة القطر في أنظمة سحب مياه البحر، والتبريد الدوراني بمياه البحر، أو تصريف مياه البحر، للتحكم في فتح وإغلاق وتدفق مياه البحر. تسجل بيانات المنتج بوضوح تطبيقات مياه البحر، وتوفر خيارات لمواد القرص مثل برونز الألومنيوم والنيكل، والفولاذ المقاوم للصدأ مزدوج الطور، والفولاذ المقاوم للصدأ الأوستنيتي الفائق، وHastelloy، وسبائك مونيل.
أنابيب العمليات الصناعية للسوائل
مناسب للخطوط الرئيسية كبيرة القطر التي تنقل سوائل أخرى، وخطوط دخول وخروج المعدات، أو خطوط المرافق في المنشآت الصناعية العامة، للعزل أو التحكم في التدفق. تسجل بيانات المنتج بوضوح تطبيقات السوائل الأخرى، وتوفر مجموعة متنوعة من مواد جسم الصمام والقرص والمقعد.
أنابيب الغازات الصناعية
مناسب لخطوط نقل الغازات الصناعية وعند وصلات المعدات، لعزل الخطوط أو التحكم في التدفق. تسجل بيانات المنتج بوضوح تطبيقات الغازات الأخرى، ويوفر إحكامًا مانعًا للفقاعات في كلا الاتجاهين.
نقاط الاختيار
جسم صمام ذي شفة كاملة فائق القطر
يتراوح نطاق مقاسات Series 35/36 من NPS 22 إلى 120، أي من DN 550 إلى 3000، ويعتمد جسم صمام ذي شفة كاملة.
تصميم حشوة قابل للضبط
تضيف Series 35/36 تصميم حشوة قابل للضبط استنادًا إلى Series 32/33.
إحكام مانع للفقاعات في كلا الاتجاهين
يعتمد المنتج مقعد صمام بتصميم لسان وأخدود، مع فئة إحكام مانعة للفقاعات في كلا الاتجاهين.
خيارات متعددة لتكوين المواد
يتوفر جسم الصمام من الحديد الزهر أو الحديد الدكتايل أو الفولاذ الكربوني أو الفولاذ المقاوم للصدأ؛ كما تتوفر خيارات متعددة لمواد القرص والمقعد.
توافق مع معايير متعددة لثقوب الشفّات
تدعم ثقوب الشفّات ASME B16.1 الفئة 125، وASME B16.5 الفئة 150، وASME B16.47، وEN 1092 PN10 وPN16.
تغطية متعددة للشهادات والامتثال
تسرد بيانات المنتج شهادات أو بنود امتثال تشمل ABS وATEX وDNV وNSF 61/372 وPED وPE(S)R وSIL.
ملاحظات التركيب والصيانة
عدم تركيب حشيات إضافية عند توصيل الشفّات
تعتمد Series 35/36 جسم صمام ذي شفة كاملة ومقعد صمام بتصميم لسان وأخدود. لا ينبغي تركيب حشيات إضافية بين شفة الصمام وشفة خط الأنابيب أثناء التركيب لتجنب تغيير حالة التحميل على سطح إحكام المقعد.
الأسئلة الشائعة
ما مبدأ تشغيل صمام الفراشة المبطن بالمطاط Series 35/36؟
يستخدم صمام الفراشة المبطن بالمطاط Series 35/36 مقعد صمام بتصميم لسان وأخدود لتحقيق إحكام مانع للفقاعات في كلا الاتجاهين. ويحقق التداخل بين القرص والمقعد إحكامًا ضد الغاز عند الإغلاق.
ما النقاط الرئيسية لاختيار صمامات هذه السلسلة؟
عند الاختيار، يجب مراعاة نطاق القطر الاسمي، ومادة جسم الصمام، وتصنيفات الحرارة والضغط، ومواد الساق والمقعد، ومادة الإحكام المطلوبة (EPDM، BUNA، FKM) لمطابقة الوسط وظروف التشغيل. يجب تأكيد التكوين المحدد وفقًا للطراز الفعلي وظروف التطبيق.
ما التصاميم الهيكلية الرئيسية التي تعزز عمر الخدمة وموثوقية الإحكام؟
يتميز النظام بحشوة قابلة للضبط، وإحكام أولي وإحكام ثانوي، ومحامل للساق ومحامل دفع عمودية، بما يعزز الإحكام ويقلل الاحتكاك ويضمن تشغيلًا مستقرًا طويل الأمد.
ما أقصى ضغط تشغيل يمكن أن تتحمله صمامات هذه السلسلة؟
الحد الأقصى لضغط التشغيل المسموح به لسلسلة 35 هو 75 psi (5 bar)، ولسلسلة 36 هو 150 psi (10 bar).
ما الوسائط ونطاق درجات الحرارة المناسبة لصمامات هذه السلسلة؟
مناسبة للمياه ومياه الصرف ومياه البحر وغيرها من السوائل والغازات، بنطاق درجة حرارة من -20°F إلى 400°F (-29°C إلى 204°C).
الوثائق
