سلسلة Bray 3A/3AH هي صمامات فراشة مبطنة بالمطاط وذات فلنجتين، بأقطار اسمية من NPS 2 إلى 20 (DN 50 إلى 500)، وتتوفر بأجسام من الحديد الزهر أو الحديد الزهر العقدي أو الفولاذ الكربوني، مع مجموعات متعددة من مواد الأقراص والمقاعد. توفر هذه السلسلة إحكامًا ثنائي الاتجاه بدرجة فقاعة، وتناسب درجات حرارة من -29°C إلى 204°C. يبلغ الحد الأقصى للضغط 12 bar للطراز 3A و16 bar للطراز 3AH، ويمكن استخدامها لعزل خطوط مياه الصرف الصحي ومياه البحر والسوائل والغازات الصناعية والتحكم الآلي فيها.

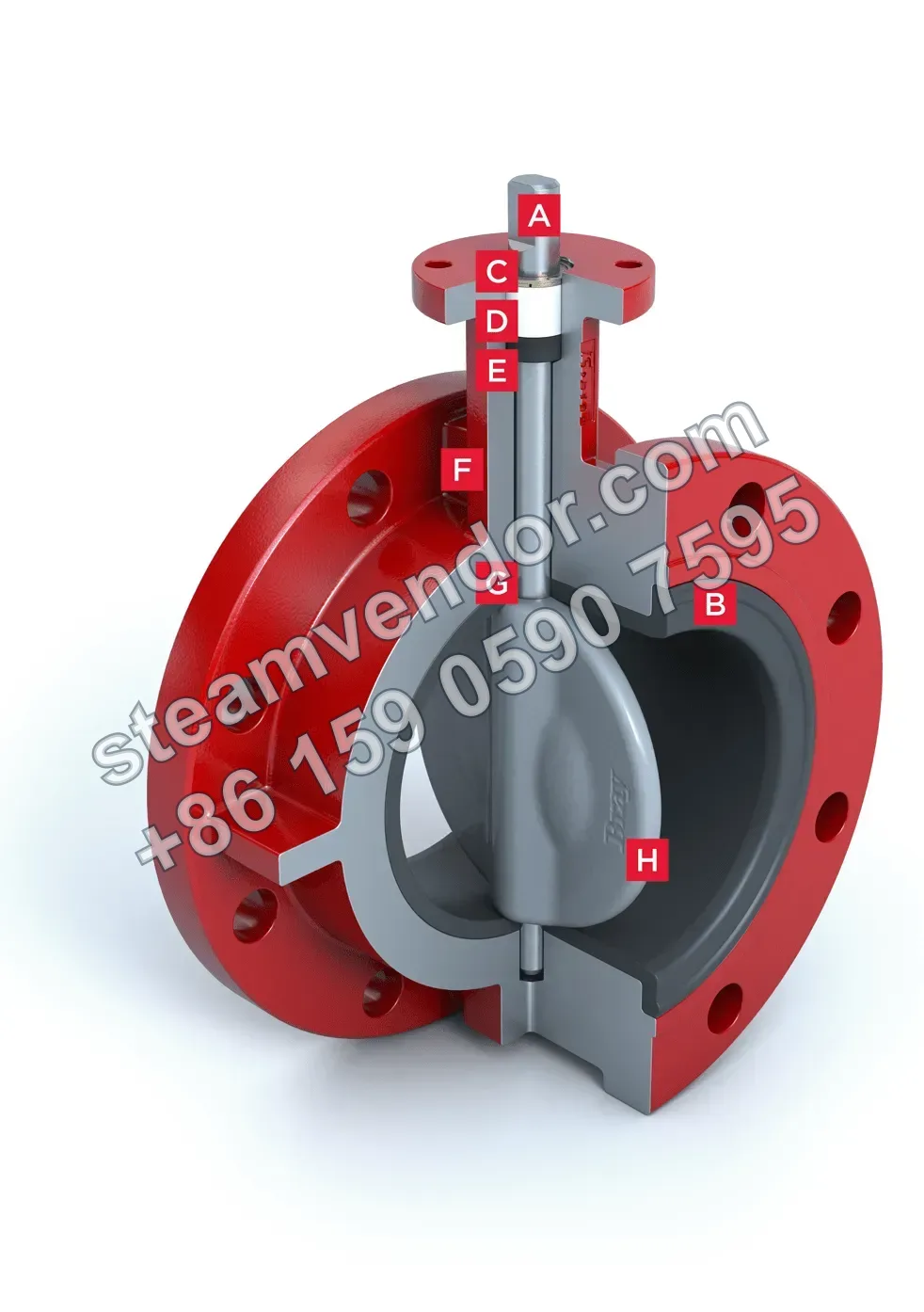

ميزات صمام الفراشة المبطن بالمطاط من سلسلة 3A-3AH
1 / 3

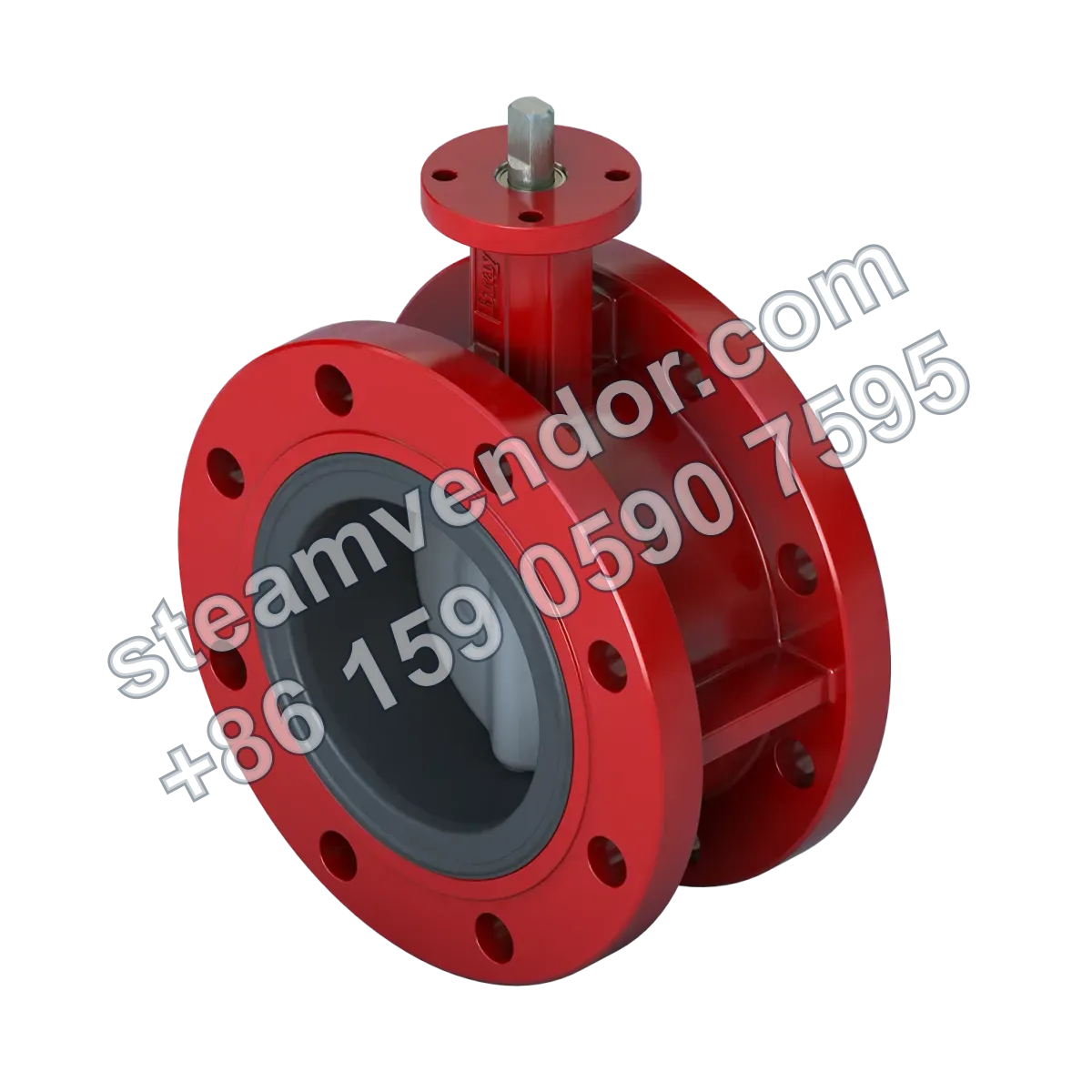

Bray سلسلة 3A/3AH من صمامات الفراشة المبطنة بالمطاط | ذات فلنجتين
صمام فراشة مبطن بالمطاط وذو فلنجتين، مناسب لعزل خطوط مياه الصرف الصحي ومياه البحر، مع إمكانية اختيار مقعد EPDM.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق الأبعاد
- NPS 2 إلى 20 / DN 50 إلى 500
- مادة الجسم
- الحديد الزهر، الحديد الزهر العقدي، الفولاذ الكربوني
- مادة القرص
- حديد زهر عقدي مطلي بـ Nylon 11، برونز النيكل والألومنيوم، الفولاذ المقاوم للصدأ
- مادة المقعد
- EPDM ملتصق، BUNA-N ملتصق، FKM ملتصق
- مادة ساق الصمام
- الفولاذ المقاوم للصدأ، سبيكة Monel K500
- نطاق درجة الحرارة
- -20°F إلى 400°F (-29°C إلى 204°C)
- أقصى ضغط تشغيل
- سلسلة 3A: 175 psi (12 bar)؛ سلسلة 3AH: 250 psi (16 bar)
- فئة الإحكام
- إحكام ثنائي الاتجاه بدرجة فقاعة
- نوع الجسم
- ذو فلنجتين
- معايير الفلنجات
- ASME B16.1 الفئة 125، ASME B16.5 الفئة 150، EN 1092 PN 10، PN 16
- معايير طول البناء
- API 609 الفئة B، التصميم القصير؛ EN 558 السلسلة 13؛ ISO 5752 Table 2
- معيار فلنجة تركيب المشغل
- ISO 5211
- الاعتمادات
- ATEX، PED، SIL، CCS، DNV، ABS
مجالات التطبيق
عزل خطوط أنابيب أنظمة معالجة مياه الصرف الصحي
مناسب لعزل خطوط مياه الصرف الصحي في محطات ضخ ومعالجة مياه الصرف الصحي. تذكر وثائق هذه السلسلة تطبيقات مياه الصرف الصحي بوضوح، كما يعتمد المنتج على هيكل ذي فلنجتين ويوفر إحكامًا ثنائي الاتجاه بدرجة فقاعة.
عزل خطوط مياه البحر
مناسب لعزل خطوط سحب وتصريف ونقل مياه البحر. تذكر وثائق المنتج تطبيقات مياه البحر بوضوح، مع إمكانية اختيار قرص من برونز النيكل والألومنيوم أو الفولاذ المقاوم للصدأ، وساق صمام من سبيكة Monel K500.

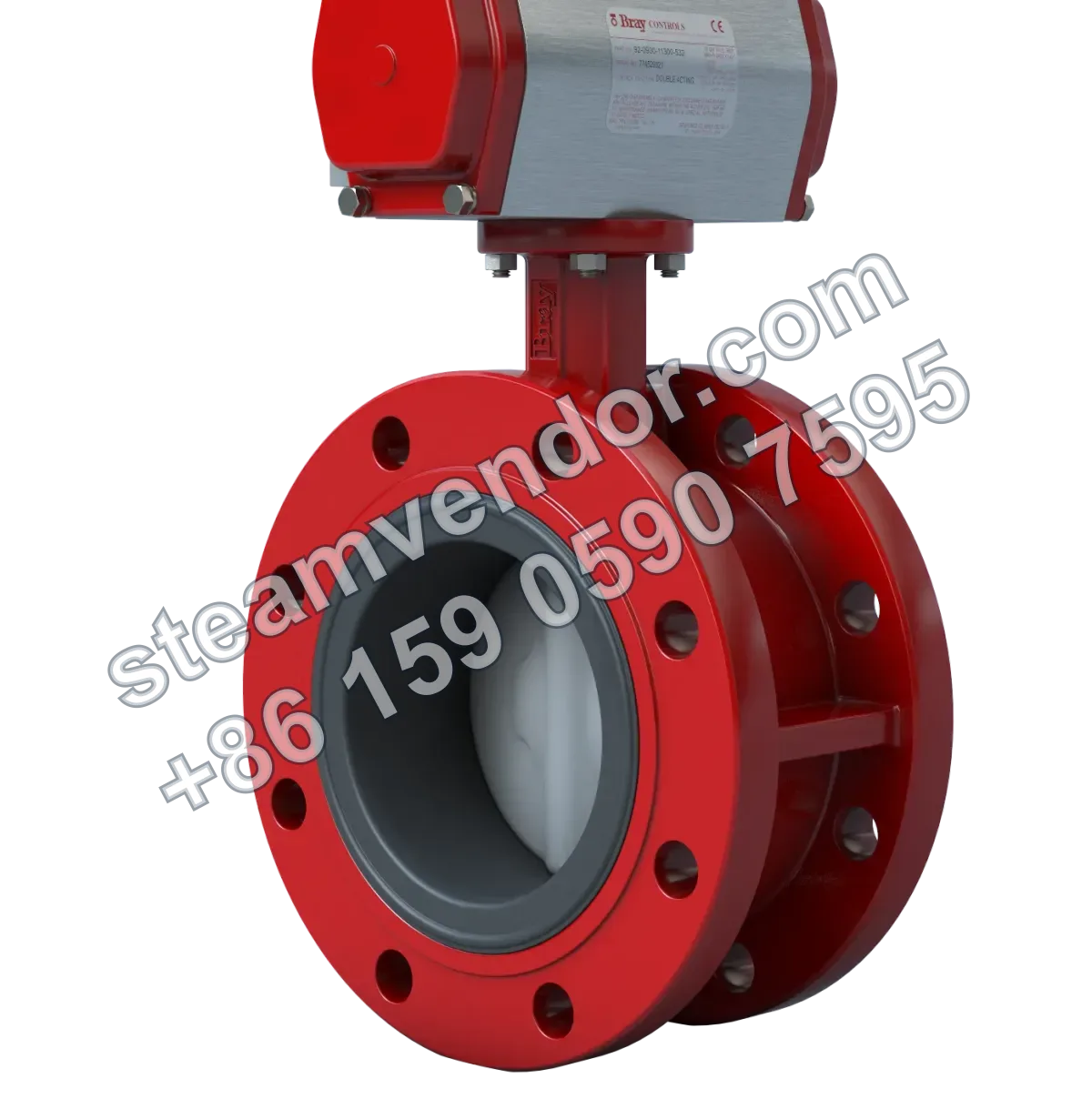

التحكم الآلي في السوائل والغازات الصناعية
مناسب للتشغيل والإيقاف الآلي والتحكم في الضغط ضمن خطوط مياه المصانع وغيرها من خطوط السوائل والغازات. تذكر وثائق المنتج تطبيقات المياه وغيرها من السوائل والغازات بوضوح، كما يتوافق مع معيار ISO 5211 الخاص بفلنجة تركيب المشغل.
نقاط الاختيار
تكوين المقعد الملصق
توفر هذه السلسلة مقاعد من EPDM الملصق وBUNA-N الملصق وFKM الملصق، ويمكن اعتمادها كشرط عند اختيار مادة المقعد.
تصنيف الضغط بين 3A و3AH
يبلغ أقصى ضغط تشغيل مسموح به 175 psi (12 bar) لسلسلة 3A و250 psi (16 bar) لسلسلة 3AH، ويمكن اختيار السلسلة الفرعية المناسبة وفقًا لتصنيف ضغط خط الأنابيب.
التوافق مع معايير الفلنجات الدولية
تغطي ثقوب فلنجات الجسم ذي الفلنجتين ASME B16.1 الفئة 125 وASME B16.5 الفئة 150 وEN 1092 PN 10/16، مما يتيح مطابقة الصمام مع معيار فلنجة خط الأنابيب القائم.
تكوين الاعتمادات
تذكر وثائق المنتج اعتمادات أو بنود مطابقة تشمل ABS وCCS وDNV وSIL، ويمكن استخدامها للتحقق عند وجود متطلبات قبول خاصة بالمشروع.
خيارات متعددة لمواد القرص
يتوفر القرص من حديد زهر عقدي مطلي بـ Nylon 11 أو برونز النيكل والألومنيوم أو الفولاذ المقاوم للصدأ، ويمكن اختيار المادة وفقًا لظروف الوسط.
ملاحظات التركيب والصيانة
التحقق من توافق معيار فلنجة خط الأنابيب مع تكوين الصمام
قبل التركيب، يجب التحقق من توافق معيار ثقوب فلنجة خط الأنابيب مع تكوين فلنجة الصمام الفعلي. هذا المنتج صمام ذو فلنجتين، ويمكن تزويده بفلنجات وفق ASME B16.1 الفئة 125 أو ASME B16.5 الفئة 150 أو EN 1092 PN 10 أو PN 16.
الأسئلة الشائعة
ما مبدأ تشغيل صمامات الفراشة المبطنة بالمطاط 3A/3AH؟
تعتمد سلسلة 3A/3AH على تصميم ذي فلنجتين، ويتم الإغلاق من خلال تنسيق القرص مع ساق الصمام. أما المقعد فهو ذو تركيب ملصق، ويعتمد الإحكام على تصميم ثنائي الاتجاه بدرجة فقاعة، حيث يمنع الوسط من المرور عبر سطح الإحكام بين القرص والجسم. وتناسب هذه الصمامات تطبيقات التحكم الآلي وإدارة الضغط.
كيف يمكن التمييز بين سلسلتي 3A و3AH عند الاختيار؟
يتمثل الفرق الأساسي بينهما في أقصى ضغط تشغيل مسموح به: يبلغ عادةً 175 psi (12 bar) لسلسلة 3A و250 psi (16 bar) لسلسلة 3AH. ولإجراء مقارنة بين الهياكل والمواد الأخرى، يرجى الرجوع إلى المواصفات الفنية للطراز الفعلي.
ما معايير الفلنجات التي تتوافق معها هذه السلسلة من الصمامات؟
يتوافق التصميم مع عدة معايير دولية للفلنجات، تشمل ASME B16.1 الفئة 125 وASME B16.5 الفئة 150 وEN 1092 PN 10/16، إضافة إلى سطح الفلنجة المقابل لـ ISO 5752-Table 2 (EN558 Table 13)، مما يسهّل الشراء في الأسواق العالمية.
ما الأوساط ونطاق درجات الحرارة المناسبان لصمام الفراشة المبطن بالمطاط؟
يُستخدم الصمام مع مياه الصرف الصحي ومياه البحر والمياه وغيرها من السوائل والغازات، ضمن نطاق درجات حرارة من -29°C إلى 204°C (-20°F إلى 400°F). يجب تأكيد التكوين المحدد وفقًا للطراز الفعلي وظروف التطبيق.
ما أهم نقاط التركيب والصيانة التي ينبغي مراعاتها؟
تتبع فلنجة تركيب المشغل معيار ISO 5211، بينما يعتمد الجسم على هيكل ذي فلنجتين. ويستخدم تجويف الإحكام مزيجًا من حلقة O مصبوبة وحلقة إحكام مزدوجة على شكل U. كما أن المقعد ذو تصميم ملصق لتقليل عزم الدوران. وينبغي أثناء الصيانة الدورية التحقق من محاذاة المشغل وسلامة عناصر الإحكام، مع الرجوع إلى الوثائق الفنية للطراز المعني لمعرفة تفاصيل الصيانة.
