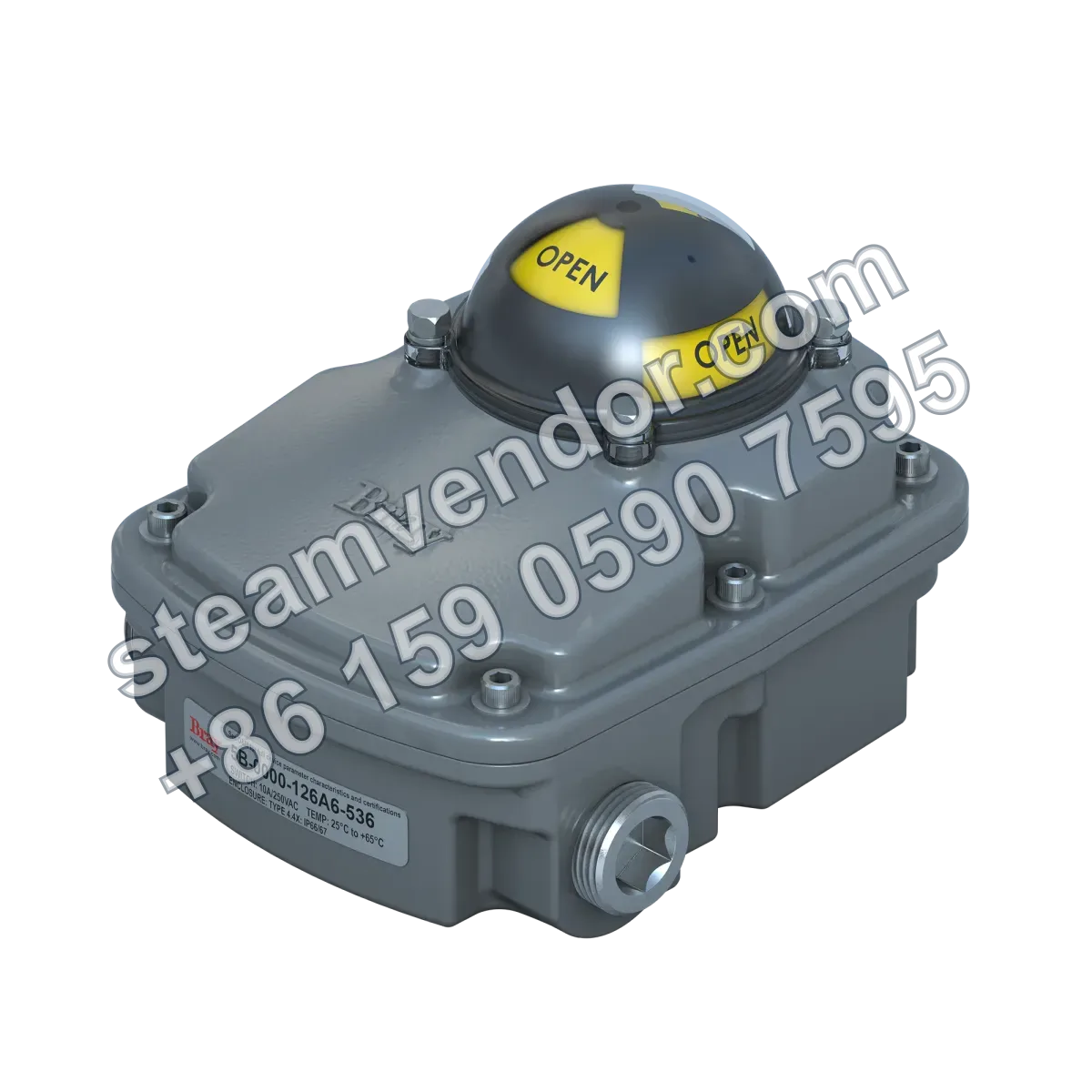

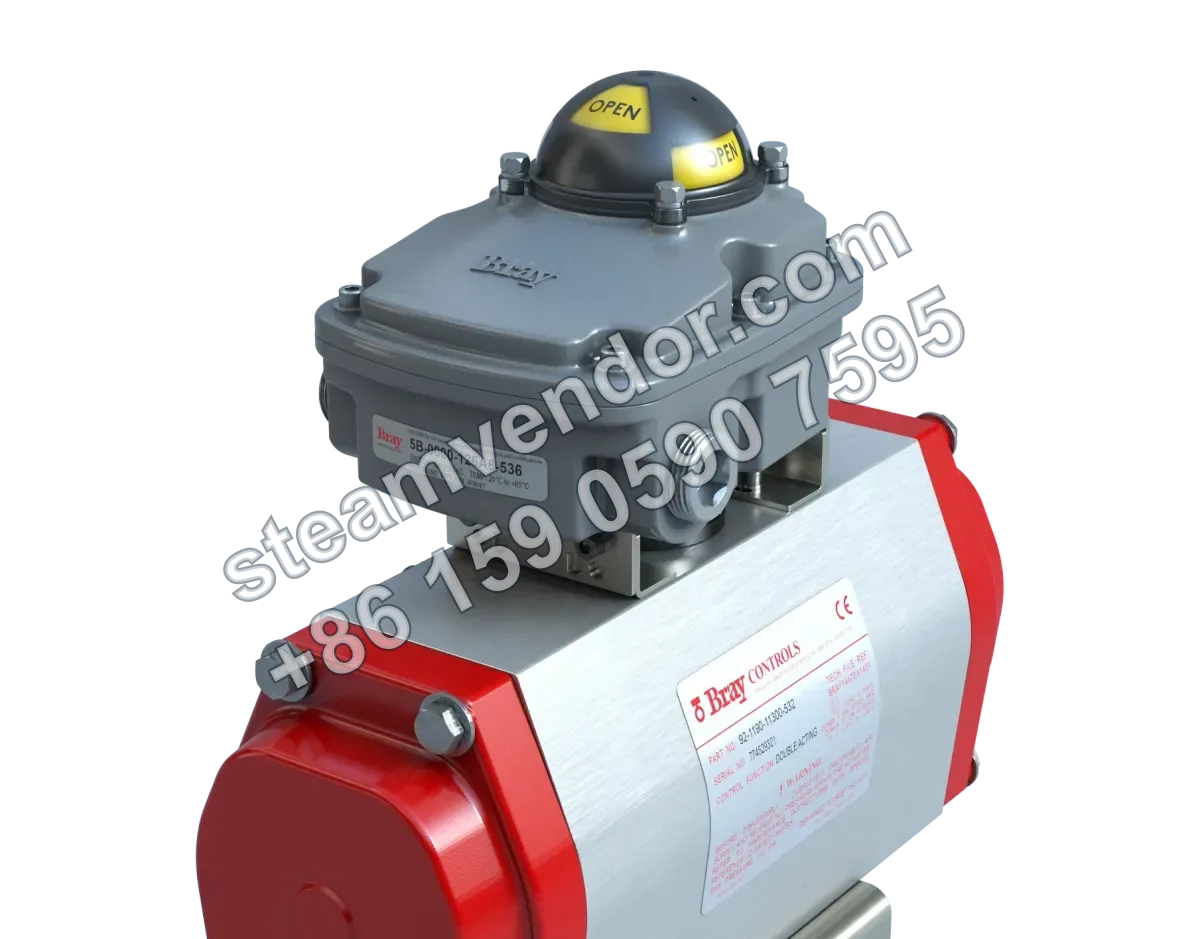

صورة منتج صندوق المفاتيح من الألومنيوم سلسلة 5B

1 / 2

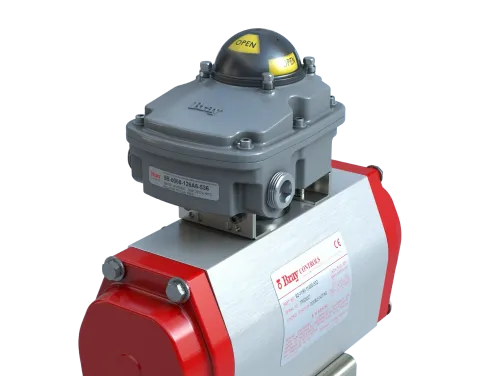

Bray سلسلة 5B صندوق مفاتيح مراقبة موضع الصمام من الألومنيوم

صندوق مفاتيح من الألومنيوم يدعم تغذية راجعة متعددة لموضع الصمام ومفاتيح اقتراب NAMUR

ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.

صندوق مفاتيح مراقبة موضع الصمام من الألومنيوم Bray سلسلة 5B، متوافق مع المشغلات ربع الدورية المطابقة لمعيار VDI/VDE 3845 (NAMUR)، ويوفر تغذية راجعة كهربائية لموضع الصمام. يتميز المنتج بحماية IP66/67 وNEMA 4/4X وحماية UL50E من رذاذ الملح، مع خيارات للمفاتيح الميكانيكية أو مفاتيح الاقتراب، واتصالات الحافلة الميدانية، وتكوينات السلامة الجوهرية. وهو مناسب للبيئات القاسية والمراقبة المركزية ومراقبة موضع الصمام في حلقات أجهزة السلامة SIL 3.

المواصفات

درجة الحماية: IP66/67, NEMA 4/4X, UL50E لرذاذ الملح
نطاق درجة حرارة التشغيل: من -25°C إلى 65°C (من -13°F إلى 149°F)
أنواع المفاتيح الميكانيكية: SPDT, DPDT
أنواع مفاتيح الاقتراب: PNP, NPN, 140V 2-wire, 250V 2-wire, reed, NAMUR للسلامة الجوهرية
الحد الأقصى لعدد المفاتيح: 6
بروتوكولات الاتصال: AS-I, Profibus DP, DeviceNet
معيار التركيب: VDI/VDE 3845 (NAMUR)
وصلات أنابيب التمديد: 2x ¾" NPT أو 2x M25
الشهادات: CE, cULus, SIL 3; خيارات ATEX, IECEx
مادة الهيكل: سبيكة ألومنيوم
خيارات ألوان مؤشر موضع الصمام: أحمر/أصفر (قياسي), أحمر/أخضر, أسود/أصفر, أحمر/أخضر معكوس

مجالات التطبيق

تغذية راجعة لموضع الصمام في المشغلات ربع الدورية ضمن البيئات القاسية

يمكن تركيب سلسلة 5B على المشغلات ربع الدورية المطابقة لمعيار VDI/VDE 3845 (NAMUR)، وتوفر تغذية راجعة كهربائية لموضع الصمام عبر مفاتيح ميكانيكية أو مفاتيح اقتراب. تجعلها حماية IP66/67 وNEMA 4/4X وحماية UL50E من رذاذ الملح مناسبة للمواقع الصناعية التي تتعرض للرطوبة أو المطر أو رذاذ الملح.

مراقبة موضع الصمام ضمن تكوينات السلامة الجوهرية

تتوفر سلسلة 5B مع مفاتيح اقتراب NAMUR للسلامة الجوهرية، بالإضافة إلى تكوينات اختيارية معتمدة وفق ATEX أو IECEx، ويمكن استخدامها لمراقبة المشغلات ربع الدورية التي تتطلب تغذية راجعة لموضع الصمام من نوع السلامة الجوهرية.

المراقبة المركزية لحالة الصمام في أنظمة الحافلة الميدانية

تدعم سلسلة 5B بروتوكولات الاتصال AS-I وProfibus DP وDeviceNet، ويمكن استخدامها للمراقبة المركزية عن بُعد لحالة موضع صمام المشغلات ربع الدورية ضمن بنى الحافلة الميدانية.

تغذية راجعة لموضع الصمام في حلقات أجهزة السلامة SIL 3

تتمتع سلسلة 5B بقدرة SIL 3، ويمكن استخدامها كمكوّن تغذية راجعة لموضع الصمام للمشغلات ربع الدورية في حلقات أجهزة السلامة التي تتطلب مستوى عالياً من السلامة.

مراقبة حالة المشغلات ربع الدورية ذات تكوينات المفاتيح المتعددة

يمكن تزويد سلسلة 5B بما يصل إلى 6 مفاتيح ميكانيكية أو مفاتيح اقتراب، وهي مناسبة لمراقبة المشغلات ربع الدورية التي تتطلب إشارات متعددة لحالة موضع الصمام أو تغذية راجعة للتشابك.

نقاط الاختيار

إمكانية التكوين بما يصل إلى 6 مفاتيح

يمكن تزويد صندوق المفاتيح من هذه السلسلة بما يصل إلى 6 مفاتيح، وهو مناسب للتطبيقات التي تتطلب تغذية راجعة متعددة لموضع الصمام.

خيارات متعددة لأنواع المفاتيح وبروتوكولات الاتصال الصناعية

يتوفر المنتج بمفاتيح ميكانيكية SPDT وDPDT، ومفاتيح اقتراب PNP وNPN و140V ثنائية الأسلاك و250V ثنائية الأسلاك وreed وNAMUR للسلامة الجوهرية، كما يدعم بروتوكولات الاتصال AS-I وProfibus DP وDeviceNet.

هيكل من سبيكة الألومنيوم وحماية IP66/67

يعتمد المنتج هيكلاً من سبيكة الألومنيوم، بدرجة حماية IP66/67 وNEMA 4/4X، ويتوافق مع متطلبات UL50E لرذاذ الملح.

تركيب بمعيار NAMUR ووصلات أنابيب تمديد مزدوجة

يتوافق المنتج مع معيار التركيب VDI/VDE 3845 (NAMUR)، ويوفر وصلتي أنابيب تمديد 3/4 بوصة NPT أو وصلتي M25.

خيارات شهادات السلامة والمناطق الخطرة

يتمتع المنتج بشهادات CE وcULus لمعظم الطرازات وقدرة SIL 3، مع خيارات شهادات ATEX وIECEx، كما يوفر خيار مفاتيح اقتراب NAMUR للسلامة الجوهرية.

مؤشر موضع صمام عالي الوضوح وخيارات ألوان

المنتج مزود بمؤشر موضع صمام عالي الوضوح بلون قياسي أحمر/أصفر، مع خيارات أحمر/أخضر وأسود/أصفر وأحمر/أخضر معكوس.

ملاحظات التركيب والصيانة

يجب الحفاظ على إحكام وصلات أنابيب التمديد غير المستخدمة

أثناء التوصيلات الميدانية، يجب تركيب سدادات إحكام متوافقة مع نوع سن الوصلة في وصلات أنابيب التمديد غير المستخدمة للحفاظ على أداء الحماية IP66/67 وNEMA 4/4X لصندوق المفاتيح سلسلة 5B.

ضمان المحاذاة والتعشيق الموثوق بين عمود صندوق المفاتيح والمشغل ربع الدوري

يجب تركيب صندوق المفاتيح سلسلة 5B وفق واجهة VDI/VDE 3845 (NAMUR)، بحيث تتم محاذاة عمود صندوق المفاتيح بشكل صحيح مع الترس أو الوصلة المقترنة بالمشغل ربع الدوري ويحدث تعشيق موثوق، لضمان توافق التغذية الراجعة لموضع الصمام مع حركة المشغل.

الأسئلة الشائعة

ما مبدأ عمل صندوق المفاتيح سلسلة 5B؟

يتيح صندوق المفاتيح من هذه السلسلة مراقبة مرئية لحالة المشغل ربع الدوري من خلال تصميم مدمج مزود بمؤشر موضع صمام عالي الوضوح. ويمكن تدوير قبة المؤشر لتبديل العرض المرئي بين الفتح والإغلاق، مما يسهّل التحقق السريع من حالة الصمام في الموقع.

ما بروتوكولات الاتصال الخاصة بأنظمة التحكم المناسبة لسلسلة 5B؟

يدعم بروتوكولات اتصال مثل AS-I وProfibus DP وDeviceNet، مما يسهل التكامل ونقل البيانات في أنظمة تحكم مختلفة.

كيف يكون أداء حماية صندوق المفاتيح في البيئات القاسية؟

يتميز بحماية IP66/67 وNEMA 4/4X، مع خيار حماية UL50E من رذاذ الملح. وتوفر القاعدة والغطاء المصنوعان من الألومنيوم مقاومة للتآكل والتآكل الميكانيكي والصدمات، مما يجعله مناسباً للاستخدام الخارجي والمواقع الصناعية.

ما متطلبات تكوين المفاتيح وتركيب سلسلة 5B؟

يوفر مفاتيح ميكانيكية SPDT وDPDT وتكوينات متعددة لمفاتيح الاقتراب، تشمل PNP وNPN و140V 2-wire و250V 2-wire وreed وNAMUR للسلامة الجوهرية. ويدعم حتى 6 مفاتيح، ويتوافق تركيبه مع معيار VDI/VDE 3845 (NAMUR).

ما المؤشرات الرئيسية التي يجب مراعاتها عند الاختيار لضمان التوافق؟

يجب مراعاة متطلبات الشهادات وبروتوكول الاتصال ودرجة الحماية ونطاق درجة الحرارة ونوع المنفذ (2x ¾" NPT أو 2x M25) وعدد المفاتيح وأنواعها المتاحة، بالإضافة إلى مواصفات التركيب. ويجب تأكيد التكوين المحدد وفق الطراز الفعلي وظروف التطبيق.
