Bray 70-HAZ هو مشغل كهربائي للمواقع الخطرة مخصص لصمامات ربع الدورة، ويستخدم محرك مكثف دائم الانقسام أحادي الطور قابل للعكس بجهد 120 VAC، بعزم خرج من 800 إلى 2,000 in-lb (90-226 Nm). يتميز المنتج بشهادة UL للمناطق المحددة من الفئتين I وII، ويعتمد ناقل حركة دودي ذاتي القفل وواجهة تركيب ISO 5211، وهو مناسب للتحكم الآلي بالصمامات في مناطق الغازات أو الأبخرة القابلة للاشتعال أو الغبار القابل للاحتراق.

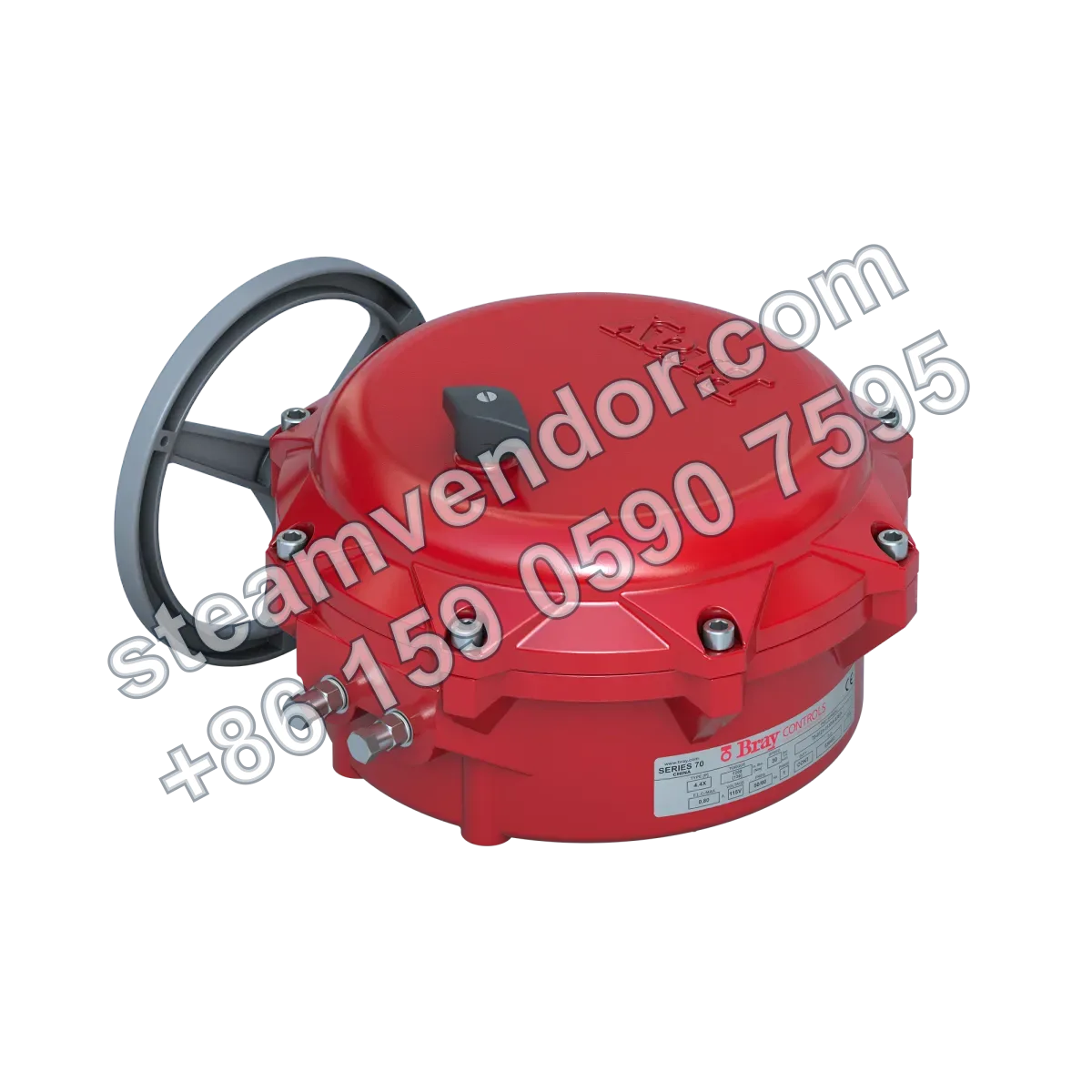

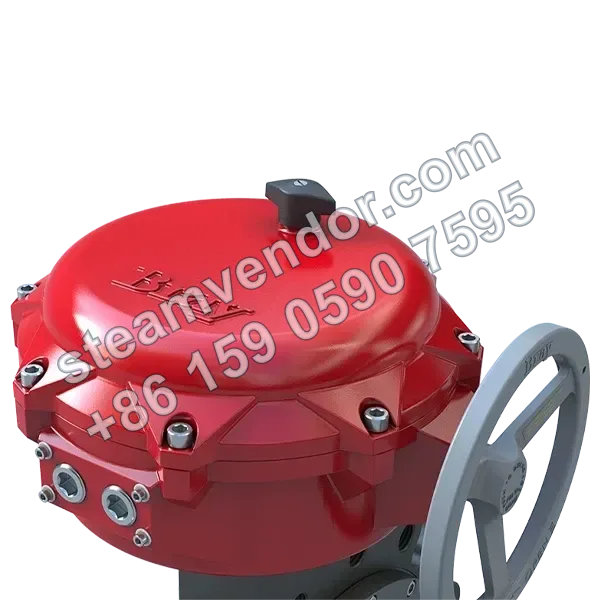

صورة منتج المشغل الكهربائي للمواقع الخطرة من سلسلة 70-HAZ
1 / 3
مشغل كهربائي Bray 70-HAZ للمواقع الخطرة
تحكم كهربائي لصمامات ربع الدورة في المواقع الخطرة، يدعم دخل 120 VAC
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- عزم الخرج
- 800 إلى 2,000 in-lb (90-226 Nm)
- الجهد المقنن
- 120 VAC
- خيارات التحكم
- IRB
- إشارة الدخل
- 120 VAC
- نوع المحرك
- محرك مكثف دائم الانقسام، أحادي الطور وقابل للعكس
- نطاق درجة حرارة التشغيل
- -20°F إلى 150°F (-29°C إلى 65°C)
- تصنيف المواقع الخطرة
- الفئة I، القسمان 1 و2، المجموعتان C وD؛ الفئة II، القسمان 1 و2، المجموعات E وF وG
- الشهادات
- شهادة UL للمواقع الخطرة (120V فقط) وفق معايير الولايات المتحدة وكندا
- معيار التركيب
- ISO 5211
- نوع الصمام المناسب
- صمامات ربع الدورة
- تكوين المفاتيح
- 2 كحد قياسي، حتى 5 SPDT
- نقل الخرج
- ناقل حركة دودي ذاتي القفل
- نطاق الحركة
- 0° و90°
- التجاوز اليدوي
- عجلة يدوية بالدفع والسحب، تفصل طاقة المحرك تلقائيا أثناء الاستخدام
مجالات التطبيق
تحكم كهربائي بصمامات ربع الدورة في مناطق الغازات أو الأبخرة القابلة للاشتعال
يستخدم للتحكم الكهربائي بجهد 120 VAC في صمامات ربع الدورة ضمن المواقع الخطرة من الفئة I، القسمين 1 و2، المجموعتين C وD. تتمتع هذه السلسلة بشهادة UL المناسبة للمواقع الخطرة، وتعتمد ناقل حركة دودي ذاتي القفل للحفاظ على موضع الصمام.
أتمتة صمامات ربع الدورة في مناطق الغبار القابل للاحتراق
يستخدم للتحكم الآلي بصمامات ربع الدورة ضمن المواقع الخطرة من الفئة II، القسمين 1 و2، المجموعات E وF وG. يمكن تركيب المشغل عبر واجهة ISO 5211، وهو حاصل على شهادة UL المناسبة للمواقع الخطرة.
نقاط الاختيار
تكوين معتمد من UL للمواقع الخطرة
مناسب للمواقع الخطرة من الفئة I، القسمين 1 و2، المجموعتين C وD، والفئة II، القسمين 1 و2، المجموعات E وF وG، مع شهادة UL وفق معايير الولايات المتحدة وكندا لجهد 120 VAC فقط.
هيكل منفصل لمركز التحكم ومركز الطاقة
مركز التحكم ومركز الطاقة منفصلان، ويضم مركز الطاقة داخل القاعدة المحرك ومجموعة التروس والمكثف ومشغل الخرج والسخان، وهو مصمم بحيث لا يتطلب صيانة من العميل.
ناقل حركة دودي ذاتي القفل لتثبيت الموضع
يعتمد مشغل الخرج ناقل حركة دودي ذاتي القفل، للحفاظ على الصمام في الموضع المطلوب دون الحاجة إلى نظام فرملة كهربائي أو ميكانيكي إضافي.
تجاوز بعجلة يدوية تفصل الطاقة بالدفع والسحب
يستخدم تجاوزا يدويا بعجلة يدوية بالدفع والسحب، وتفصل طاقة المحرك تلقائيا عند استخدام العجلة، دون الحاجة إلى أدوات إضافية أو ذراع تحكم.
محددات حركة ميكانيكية خارجية قابلة للضبط
توجد محددات الحركة الميكانيكية المصنوعة من الفولاذ المقاوم للصدأ خارج القاعدة، ويمكن ضبطها ميدانيا دون إزالة الغطاء لمنع تجاوز الحركة أثناء التجاوز اليدوي.
ملاحظات التركيب والصيانة
مطابقة بيئة الموقع الخطر والشهادات
قبل التركيب، يجب التأكد من أن تصنيف المنطقة الخطرة في الموقع يتوافق مع تصنيف الموقع الخطر ونطاق الشهادات المحدد للمنتج، بما في ذلك الفئة I، القسمان 1 و2، المجموعتان C وD، والفئة II، القسمان 1 و2، المجموعات E وF وG.
مطابقة واجهة الصمام وموضع التركيب
يجب تركيب هذا المشغل على صمام ربع الدورة وفقا لمعيار ISO 5211، مع التأكد من توافق واجهة الصمام وتوصيل مشغل الخرج ومتطلبات الحركة من 0° إلى 90°.
التحقق من تكوين مصدر الطاقة 120 VAC
أثناء التركيب، يجب التأكد من توافق مصدر الطاقة في الموقع مع الجهد المقنن 120 VAC وتكوين إشارة الدخل لهذا الطراز، وأنه يفي بمتطلبات الجهد لشهادة الموقع الخطر.
إعادة ضبط حالة التجاوز اليدوي
عند إجراء التشغيل اليدوي باستخدام العجلة اليدوية بالدفع والسحب، تفصل طاقة المحرك بواسطة مفتاح الفصل التلقائي. بعد اكتمال التشغيل اليدوي، يجب دفع العجلة اليدوية إلى موضع التشغيل الكهربائي لاستعادة التحكم الكهربائي.
الأسئلة الشائعة
ما مبدأ عمل المشغلات الكهربائية من سلسلة 70-HAZ؟
تحقق هذه السلسلة تحديد موضع الصمام وتحافظ عليه في الموضع المطلوب عبر ناقل حركة دودي ذاتي القفل. وتدمج القاعدة مكونات مستقلة مثل المحرك وناقل الحركة المسنن والسخان، بينما يكون مركز الطاقة منفصلا عن مركز التحكم، مما يوفر هيكلا مدمجا وسهولة في الصيانة.
ما النقاط الأساسية المتعلقة بملاءمة هذا المشغل للاستخدام في المواقع الخطرة؟
صمم المنتج لتلبية متطلبات التصنيف للمواقع الخطرة، مع تطبيق مستويات الحماية وشهادة UL وغيرها لضمان التشغيل الآمن في البيئات الخطرة ودعم التوافق مع صمامات ربع الدورة. يجب تأكيد التكوين المحدد وفقا للطراز الفعلي وظروف التطبيق.
كيف يتم تنفيذ التجاوز اليدوي وما تأثيره على تحديد موضع الصمام؟
يتيح نظام التجاوز اليدوي تحديد موضع الصمام يدويا بواسطة عجلة يدوية، وتفصل طاقة المحرك تلقائيا أثناء التشغيل. ويمكن التبديل والمحافظة على الموضع عبر دفع أو سحب العجلة اليدوية. كما يتوفر جهاز محدد حركة ميكانيكي قابل للضبط ميدانيا لمنع تجاوز الحركة.
كيف يؤثر عزم الخرج ومتطلبات الطاقة في الاختيار؟
يتراوح عزم الخرج من 800 إلى 2,000 in-lb (90-226 Nm)، ويعمل الجهاز بجهد 120 VAC باستخدام محرك مكثف أحادي الطور قابل للعكس. عند الاختيار، يجب ضمان توافق عزم الطراز المحدد ومتطلبات التحكم مع النظام الكهربائي القائم.
ما جوانب التبسيط في تركيب هذه السلسلة وصيانتها؟
تدمج القاعدة المحرك وناقل الحركة المسنن والسخان، مما يقلل متطلبات الصيانة الميدانية. يوجد مركز الطاقة داخل القاعدة، وقد صممت المكونات بحيث لا تتطلب صيانة من العميل، مما يقلل تعقيد الصيانة وحجم العمل في الموقع.
