تتكون سلسلة Bray S85 من صمام كروي ملولب كامل المجرى مكوّن من جزأين، مع وصلات ملولبة NPT، ومناسبة لخطوط أنابيب بمقاسات NPS ½ إلى 3 (DN 15 إلى DN 80). جسم الصمام والكرة مصنوعان من الفولاذ المقاوم للصدأ CF8M، بينما توفر مقاعد RPTFE إحكامًا دون تسرب. يمكن استخدامها عند ضغط تشغيل 1000 psi WOG ودرجات حرارة تتراوح من -46°C إلى 232°C. وهي مناسبة لمعالجة مياه الشرب، وخطوط الأنابيب صغيرة القطر للنفط والغاز الحامضي، والعزل الآلي في المناطق الخطرة.

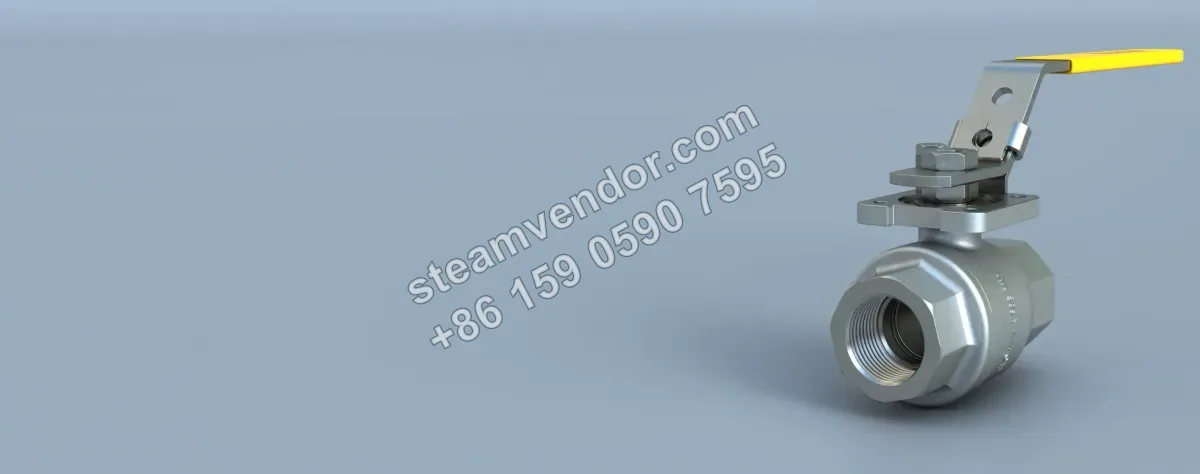

صمام كروي ملولب من سلسلة S85 - صورة المنتج
1 / 3
Bray S85 سلسلة صمام كروي ملولب كامل المجرى
صمام كروي ملولب من الفولاذ المقاوم للصدأ كامل المجرى، مناسب لعزل خطوط أنابيب النفط والغاز ومياه الشرب.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نوع جسم الصمام
- صمام كروي مكوّن من جزأين
- شكل المجرى
- كامل المجرى
- نطاق المقاسات
- NPS ½ إلى 3 / DN 15 إلى DN 80
- وصلة الطرف
- وصلة ملولبة NPT
- أقصى ضغط تشغيل مسموح
- 1000 psi WOG (69 بار)
- نطاق درجة حرارة التشغيل
- -50°F إلى 450°F (-46°C إلى 232°C)
- مادة جسم الصمام
- ASTM A351 CF8M
- مادة الكرة
- ASTM A351 CF8M
- مادة ساق الصمام
- ASTM A479 النوع 316
- مادة المقعد
- RPTFE
- فئة الإحكام
- دون تسرب
- واجهة التركيب
- وسادة تركيب ISO 5211 مصبوبة كوحدة متكاملة
- معيار التصميم
- ASME B16.34
- معايير الاختبار
- MSS SP72، MSS SP110
- الشهادات
- ATEX، CRN، NACE MR0175، NSF 61/372، PED، PE(S)R، SIL
مجالات التطبيق
عزل خطوط أنابيب نقل وتوزيع ومعالجة مياه الشرب
يُستخدم للتحكم في الفتح والإغلاق وعزل معدات نقل وتوزيع مياه الشرب وأنظمة معالجة المياه وخطوط الأنابيب المرتبطة بها. تتمتع هذه السلسلة بشهادة NSF 61/372، وتفي بالمتطلبات ذات الصلة بمياه الشرب الآمنة، مما يجعلها مناسبة لتطبيقات مياه الشرب.
عزل خطوط أنابيب النفط والغاز الحامضي
يُستخدم للتحكم في الفتح والإغلاق وعزل خطوط الأنابيب صغيرة القطر في تطبيقات الغاز الحامضي للنفط والغاز. تفي هذه السلسلة بالمتطلبات ذات الصلة بالمعيار NACE MR0175، وهي مناسبة لظروف الغاز الحامضي في قطاع النفط والغاز.
العزل الآلي للفتح والإغلاق في المناطق الخطرة
يُستخدم للتحكم الآلي في الفتح والإغلاق والعزل داخل المواقع الخطرة ذات الأجواء القابلة للانفجار. تتمتع هذه السلسلة بشهادة ATEX ومجهزة بجهاز مضاد للكهرباء الساكنة ووسادة تركيب ISO 5211، مما يتيح تزويدها بمشغل لتحقيق التشغيل الآلي.
نقاط الاختيار
بنية مجرى كامل
تتميز سلسلة S85 بصمام كروي كامل المجرى، مما يقلل تأثير تضييق الصمام على تدفق الوسط، وهي مناسبة لظروف التشغيل التي تتطلب الحفاظ على انسيابية خط الأنابيب.
جسم وكرة من CF8M وساق من النوع 316
يُصنع جسم الصمام والكرة من مادة ASTM A351 CF8M، بينما تُصنع ساق الصمام من مادة ASTM A479 النوع 316، مما يوفر أساسًا لاختيار المنتج في التطبيقات التي تتطلب تحديد مواد جسم الصمام والكرة والساق من الفولاذ المقاوم للصدأ.
وسادة تركيب آلية ISO 5211 مصبوبة كوحدة متكاملة
يُجهز الصمام بوسادة تركيب ISO 5211 مصبوبة كوحدة متكاملة، ويمكن تزويده بمشغلات Bray المعيارية لتكوين نظام تشغيل آلي للصمام.
ساق سفلية الدخول ومضادة للانفلات
تستخدم سلسلة S85 تصميم ساق مضاد للانفلات يتم إدخاله من الأسفل، مما يمنع خروج ساق الصمام تحت تأثير ضغط خط الأنابيب.
حشية ساق ذات تحميل حي وضبط ذاتي
تستخدم حشية ساق الصمام بنية ذات تحميل حي وضبط ذاتي، لتعويض تآكل الحشية وتغيرات درجة الحرارة، والحفاظ على إحكام الساق وتقليل الحاجة إلى الضبط.
بنية مضادة للكهرباء الساكنة للمناطق الخطرة
تُجهز سلسلة S85 بجهاز مضاد للكهرباء الساكنة لمنع تراكم الشحنات الساكنة، مما يجعلها مناسبة للبيئات الصناعية التي توجد فيها مخاطر الانفجار. وتوضح وثائق المنتج حصولها على شهادة ATEX.
ملاحظات التركيب والصيانة
مطابقة واجهة اللولب NPT
تستخدم سلسلة S85 وصلات طرفية ملولبة NPT. عند التركيب، يجب التأكد من توافق واجهة اللولب NPT للصمام مع مواصفات وصلة خط الأنابيب.
استخدام واجهة تركيب المشغل
تحتوي سلسلة S85 على وسادة تركيب ISO 5211 مصبوبة كوحدة متكاملة. عند تركيب مشغل آلي، يجب إجراء التوصيل عبر واجهة التركيب هذه.
الأسئلة الشائعة
ما مبدأ تشغيل الصمام الكروي الملولب S85؟
تستخدم سلسلة S85 بنية مكوّنة من جزأين، وتتحكم في فتح الوسط وإغلاقه من خلال دوران الكرة. تعمل ساق الصمام مع الحشية لتحقيق الإحكام، وتُصنع المقاعد من RPTFE، بينما يمنع تصميم الدخول من الأسفل انفلات الساق نتيجة ضغط خط الأنابيب.
عند اختيار المنتج، كيف يؤثر تصميم الساق المضاد للانفلات في S85 على السلامة؟
يقلل تصميم الساق المضاد للانفلات، بفضل بنيته ذات الدخول من الأسفل، من خطر خروج الساق تحت ضغط خط الأنابيب، مما يعزز السلامة في البيئات الخطرة ويساعد على الحفاظ على إحكام مستقر وموثوقية تشغيلية طويلة الأمد.
ما التطبيقات التي تغطيها شهادات S85؟
تتمتع هذه السلسلة بشهادات ATEX وCRN وNACE MR0175 وNSF 61/372 وPED وPE(S)R وSIL، وهي مناسبة للنفط والغاز ومياه الشرب وغيرها من التطبيقات الصناعية الآلية التي تتطلب عدم التسرب.
ما أهم نقاط صيانة صمامات سلسلة S85؟
يسهّل تصميم المقاعد وحشية ساق الصمام القابلة للاستبدال أعمال الصيانة. كما تعوض حشية الساق ذات التحميل الحي والضبط الذاتي تلقائيًا التغيرات الناتجة عن درجة الحرارة والتآكل، مما يقلل تكرار الصيانة ويحافظ على أداء الإحكام.
كيف يمكن تأكيد الطراز والتكوين المحددين؟
يجب تأكيد التكوين المحدد وفقًا للطراز الفعلي وظروف التطبيق. عند الحاجة، يمكن تقديم معلومات عن الوسط ودرجة الحرارة والضغط ومنافذ التوصيل لإجراء اختيار إضافي.
