تأتي سلسلة Spirax Sarco BPT13 كمصائد بخار نحاسية حرارية ساكنة متوازنة الضغط، مزودة بحجرة سائل من الفولاذ المقاوم للصدأ، وتوفر توصيلات ملولبة BSP أو NPT بأقطار 3/8" إلى 3/4". يبلغ تصنيف تصميم الجسم PN16، مع ضغط تشغيل أقصى قدره 13 bar g ودرجة حرارة تشغيل قصوى تبلغ 225°C. تتوفر حجرات سائل بدرجات تبريد فرعي مختلفة، وهي مناسبة لتصريف المكثفات من خطوط البخار الرئيسية.

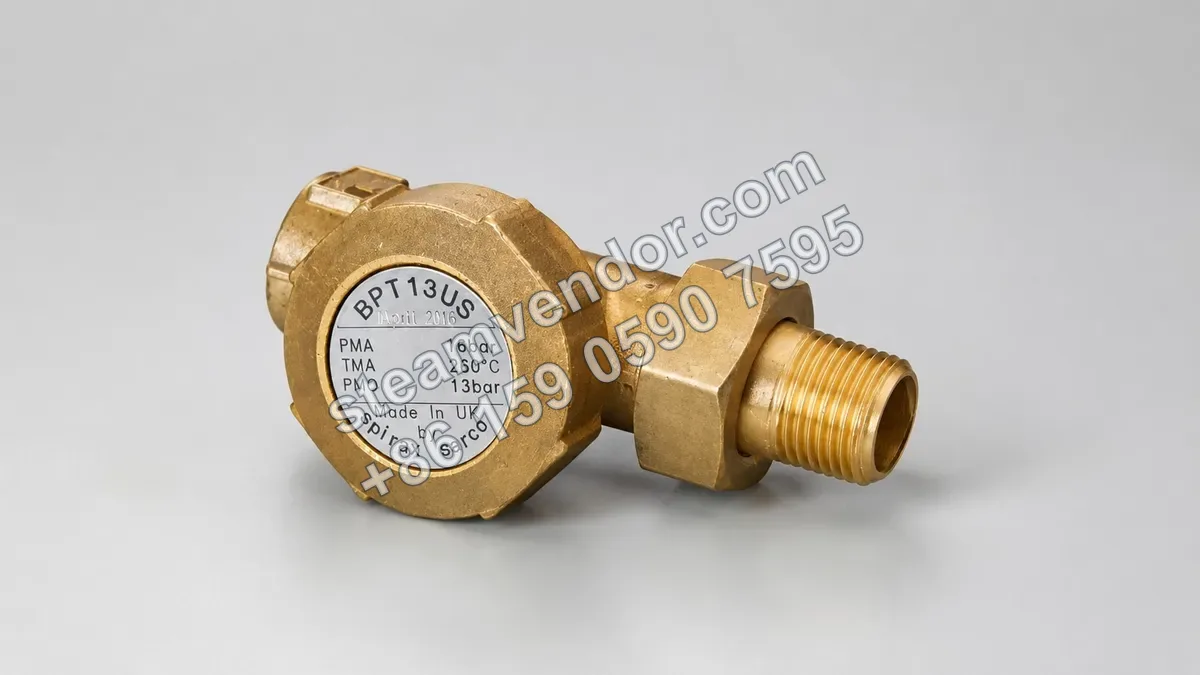

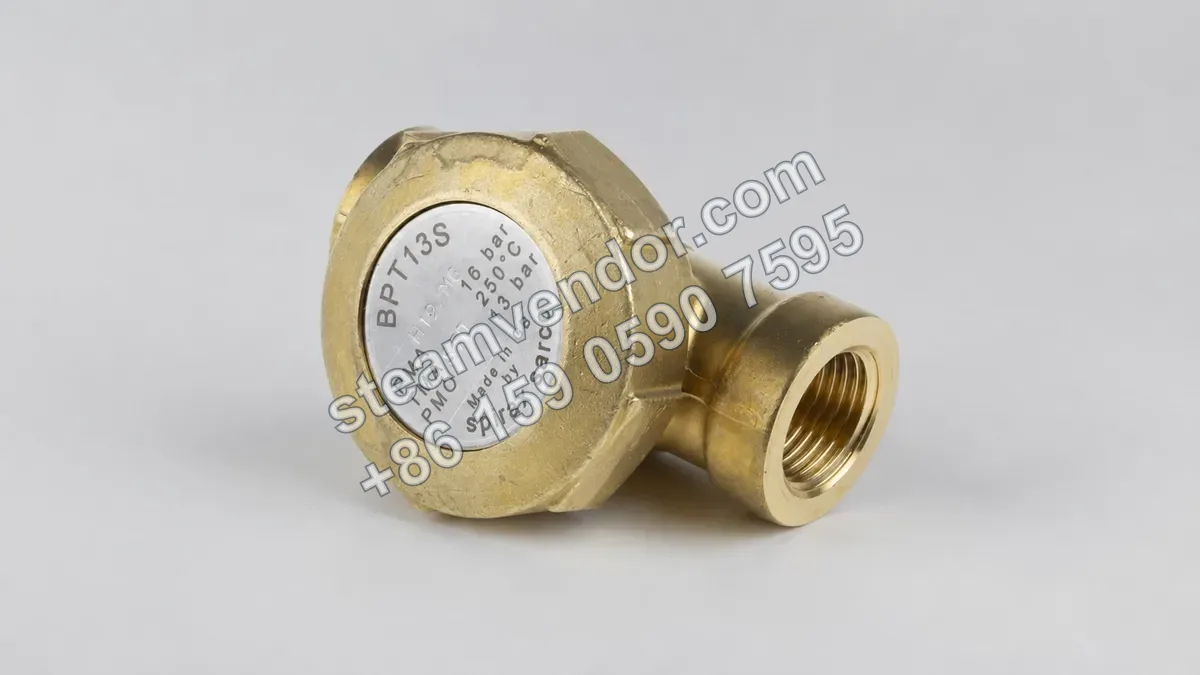

صورة واقعية لـ BPT13S
1 / 3
Spirax Sarco BPT13 مصيدة بخار نحاسية حرارية ساكنة متوازنة الضغط
مصيدة بخار حرارية ساكنة متوازنة الضغط، تدعم التوصيلات الملولبة BSP أو NPT.
اختر الطراز
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- مادة جسم الصمام
- نحاس BS EN 12165 CW 617N
- نوع التوصيل
- توصيل ملولب BSP (BS 21) أو NPT
- أقطار التوصيل
- 3/8", 1/2", 3/4"
- تصنيف تصميم جسم الصمام
- PN16
- الضغط الأقصى المسموح به
- 16 bar g @ 120°C
- درجة الحرارة القصوى المسموح بها
- 250°C @ 7 bar g
- ضغط التشغيل الأقصى
- 13 bar g @ 220°C
- درجة حرارة التشغيل القصوى
- 225°C @ 7 bar g
- درجة حرارة التشغيل الدنيا
- 0°C
- ضغط اختبار الماء البارد الأقصى التصميمي
- 24 bar g
- درجة التبريد الفرعي
- النوع القياسي STD: 12°C، النوع الاختياري NTS: 4°C، النوع SUB: 24°C (أقل من درجة حرارة البخار المشبع)
- مادة حجرة السائل
- الفولاذ المقاوم للصدأ
مجالات التطبيق
تصريف المكثفات من خط البخار الرئيسي
تستخدم لتصريف المكثفات من خطوط البخار الرئيسية. BPT13 هي مصيدة بخار حرارية ساكنة متوازنة الضغط، ويمكنها تصريف المكثفات عند درجة حرارة أقل من درجة حرارة البخار المشبع المقابلة وفقا لحجرة السائل المختارة. وهي مناسبة لظروف تشغيل يصل فيها ضغط التشغيل الأقصى إلى 13 bar g ودرجة حرارة التشغيل القصوى إلى 225°C.
نقاط الاختيار
خيارات درجة التبريد الفرعي لحجرة السائل
تتوفر ثلاثة أنواع من حجرات السائل: STD وNTS وSUB، وتقوم بالتصريف عند درجات حرارة تقل عن درجة حرارة البخار المشبع بمقدار 12°C و4°C و24°C على التوالي. يجب تحديد نوع حجرة السائل عند الطلب.
حجرة سائل من الفولاذ المقاوم للصدأ متوازنة الضغط
تستخدم مصيدة البخار الحرارية الساكنة هذه حجرة سائل من الفولاذ المقاوم للصدأ متوازنة الضغط، ويمكن تحديد درجة حرارة التصريف وفقا لدرجة التبريد الفرعي لحجرة السائل المختارة.
توصيل ملولب نحاسي PN16 بأقطار صغيرة
جسم الصمام مصنوع من النحاس BS EN 12165 CW 617N، وتصنيف التصميم PN16. تتوفر توصيلات ملولبة BSP (BS 21) أو NPT بأقطار 3/8" و1/2" و3/4".
ضغط تشغيل أقصى قدره 13 bar g
يبلغ ضغط التشغيل الأقصى للمنتج 13 bar g، وهو مناسب لأنظمة البخار التي لا تتجاوز حدود الضغط ودرجة الحرارة المحددة له.
ملاحظات التركيب والصيانة
التحقق من نطاق ضغط ودرجة حرارة النظام
قبل التركيب، يجب التأكد من أن ظروف تشغيل النظام لا تتجاوز نطاق التشغيل المسموح به لمصيدة البخار. يبلغ ضغط التشغيل الأقصى للمنتج 13 bar g @ 220°C، بينما تبلغ درجة حرارة التشغيل القصوى 225°C @ 7 bar g.
الأسئلة الشائعة
كيف يتم اختيار مصيدة البخار متوازنة الضغط BPT13؟
عند الاختيار، يجب التحقق من نوع التوصيل والقطر، وما إذا كانت هناك حاجة إلى مصفاة داخلية أو مدخل مزود بوصلة اتحادية، بالإضافة إلى نوع حجرة السائل وضغط التشغيل ودرجة الحرارة الفعليين. يجب تأكيد التكوين المحدد وفقا للطراز الفعلي وظروف التطبيق.
ما الفرق بين BPT13A وBPT13S وBPT13UA وBPT13US؟
يتميز BPT13A بتوصيل زاوي، بينما يتميز BPT13S بتوصيل مستقيم. أما BPT13UA فهو طراز زاوي مزود بمدخل ذي وصلة اتحادية، وBPT13US فهو طراز مستقيم مزود بمدخل ذي وصلة اتحادية. يضم كل من BPT13AX وBPT13SX مصفاة داخلية مقارنة بالطراز المقابل.
ما أنواع حجرات السائل المتوفرة لـ BPT13؟
تتوفر حجرات السائل STD وNTS وSUB. تقوم حجرة STD بالتصريف عند درجة حرارة تقل عن درجة حرارة البخار المشبع بمقدار 12°C، وحجرة NTS بمقدار 4°C، وحجرة SUB بمقدار 24°C. يجب تحديد نوع حجرة السائل عند الطلب.
ما حدود الضغط ودرجة الحرارة في BPT13؟
يبلغ ضغط التشغيل الأقصى 13 bar g، وتبلغ درجة حرارة التشغيل القصوى 225°C. أما الضغط الأقصى المسموح به فهو 16 bar g @ 120°C، ودرجة الحرارة القصوى المسموح بها هي 250°C @ 7 bar g. تبلغ درجة الحرارة الدنيا المسموح بها ودرجة حرارة التشغيل الدنيا 0°C.
ما الاحتياطات الواجب مراعاتها عند تركيب BPT13؟
عند التركيب، يجب إبقاء حجرة السائل في وضع أفقي مع توجيه غطاء الصمام إلى الأعلى، كما يوصى بترك جزء من الأنبوب البارد قبل مصيدة البخار.
