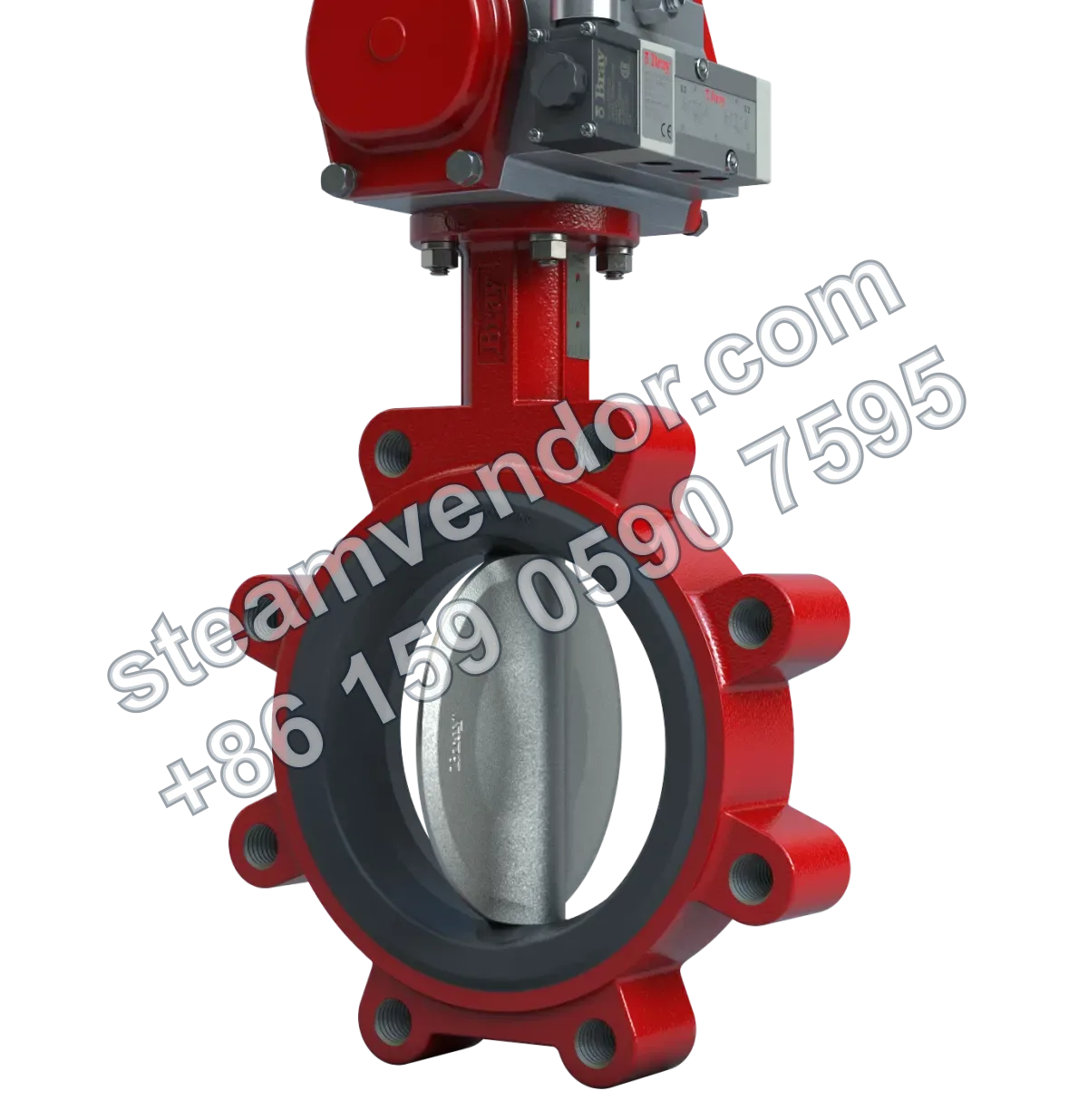

Produktový obrázek lugového provedení škrticí klapky 3-Cx s elastomerovým sedlem

1 / 2

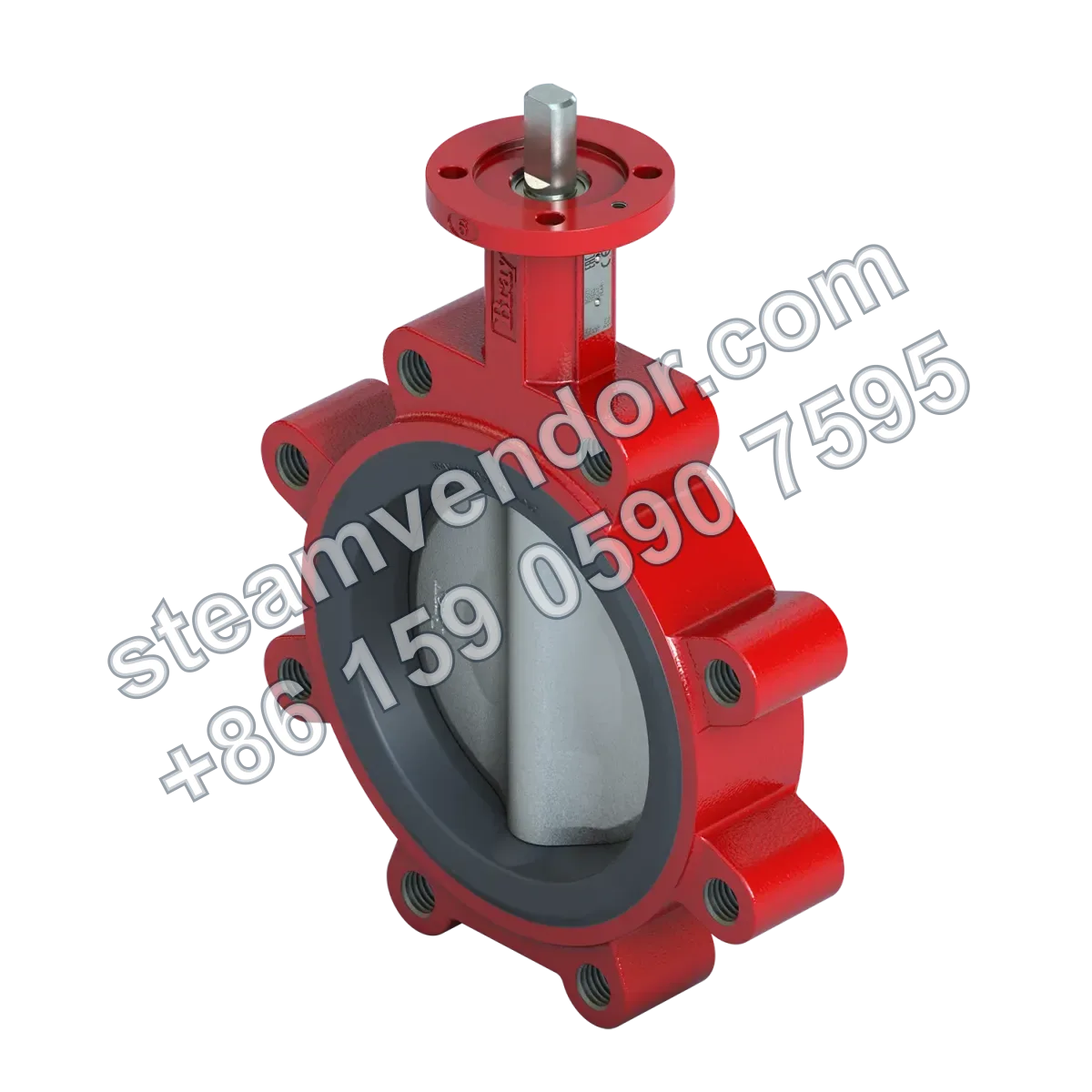

Bray 3-Cx škrticí klapka s elastomerovým sedlem

Pogumovaná škrticí klapka pro potrubí s vodou a chemikáliemi, s mezipřírubovým nebo lugovým připojením

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

Bray 3-Cx škrticí klapka s elastomerovým sedlem je mezipřírubový nebo lugový uzavírací a regulační ventil v rozsahu DN 50 až 600 pro provozní podmínky do 16 bar a od -20 °C do 121 °C. Těleso je z nízkoteplotní tvárné litiny, sedlo z EPDM a disk z nerezové nebo duplexní nerezové oceli. Ventil lze použít v potrubích pro vodu, odpadní vodu, plyny, vakuum, kyseliny a chemikálie. Horní příruba ISO 5211 usnadňuje montáž pohonu a ventil je vhodný pro průmyslovou úpravu vody, chemický průmysl a automatické uzavírací okruhy bezpečnostních blokování.

Specifikace

Rozsah velikostí: DN 50 až 600
Rozsah provozních teplot: -20 °C až 121 °C
Maximální dovolený provozní tlak: 16 bar
Typ tělesa: Mezipřírubové, lugové
Materiál tělesa: Nízkoteplotní tvárná litina (EN 5.3103)
Materiál disku: Nerezová ocel (EN 1.4408) / duplexní nerezová ocel (EN 1.4470)
Materiál hřídele: Nerezová ocel (EN 1.4542)
Materiál sedla: EPDM
Norma vrtání přírub: EN 1092-1 PN 10 & PN 16
Norma horní příruby: ISO 5211
Norma stavební délky: EN 558 řada 20
Třída zkoušky těsnosti: EN 12266-1 třída A
Úroveň integrity bezpečnosti: IEC 61508 SIL 3
Certifikace do prostředí s nebezpečím výbuchu: ATEX (2014/34/EU)
Norma fugitivních emisí: ISO 15848-1 / TA-Luft VDI 2440
Vhodná média: Gas, Vacuum, Water, Wastewater, Acids, Chemicals
Konstrukce hřídele: S ochranou proti vysunutí
Ložiska hřídele: Horní a dolní ložisko hřídele snižují ovládací moment a zvyšují spolehlivost při častém cyklování

Oblasti použití

Procesní potrubí pro chemické kyseliny a chemikálie

Pro procesní potrubí s kyselinami a chemikáliemi. Produktová dokumentace uvádí kyseliny a chemikálie mezi vhodnými médii, používá vulkanizované sedlo EPDM a nabízí disk z nerezové nebo duplexní nerezové oceli. Rozsah provozních teplot je od -20 °C do 121 °C a maximální dovolený provozní tlak je 16 bar.

Potrubí pro průmyslové čištění odpadních vod

Pro izolaci nebo regulaci potrubí v jednotkách pro sběr, dopravu a úpravu průmyslových odpadních vod. Produktová dokumentace výslovně uvádí Wastewater jako vhodné médium. Vulkanizované sedlo, tvarovaná těsnicí hrana disku a horní a dolní ložiska hřídele přispívají k těsnému uzavření, snížení ovládacího momentu a podpoře častého cyklování.

Průmyslové systémy zásobování vodou a úpravy vody

Pro izolaci a automatizované řízení v potrubích průmyslové, upravené nebo cirkulační vody. Tato řada je vhodná pro médium Water, má rozsah velikostí DN 50 až 600, je dostupná v mezipřírubovém a lugovém provedení, vrtání přírub odpovídá EN 1092-1 PN 10 a PN 16 a horní příruba ISO 5211 usnadňuje montáž pohonu.

Procesní potrubí pro průmyslové plyny a vakuum

Pro uzavírání a izolaci v potrubích pro dopravu průmyslových plynů a vakuové procesy. Produktová dokumentace výslovně uvádí Gas a Vacuum jako vhodná média. Ventil využívá vulkanizované sedlo a tvarovanou těsnicí hranu disku, třída zkoušky těsnosti je EN 12266-1 třída A a pohon lze instalovat prostřednictvím horní příruby ISO 5211.

Automatické uzavírací okruhy bezpečnostních přístrojových blokování

Pro potrubní okruhy související s bezpečnostní instrumentací, které vyžadují automatické uzavření. Tato řada poskytuje schopnost IEC 61508 SIL 3, používá horní přírubu ISO 5211 pro připojení pohonu a horní a dolní ložiska hřídele mohou snížit ovládací moment a zvýšit spolehlivost při častém cyklování.

Body výběru

Vulkanizované sedlo a tvarované těsnění disku

Vulkanizované sedlo a tvarovaná těsnicí hrana disku umožňují bublinotěsné uzavření. Konstrukce je vhodná pro chemické provozy a izolaci při úpravě vody, které vyžadují dlouhou životnost a stabilní těsnicí výkon.

Podpora horními a dolními ložisky hřídele

Ložiska v horní a dolní části hřídele snižují ovládací moment a přispívají ke zvýšení provozní spolehlivosti při automatizovaných aplikacích s častým cyklováním.

Schopnost SIL 3 a certifikace ATEX

Produkt poskytuje schopnost IEC 61508 SIL 3 a splňuje požadavky certifikace ATEX 2014/34/EU pro použití v provozech vyžadujících odpovídající úroveň bezpečnostní integrity a podklady pro shodu v prostředí s potenciálně výbušnou atmosférou.

Shoda s normami fugitivních emisí

Produkt splňuje normy fugitivních emisí ISO 15848-1 a TA-Luft VDI 2440 a je vhodný pro aplikace s konkrétními požadavky na kontrolu fugitivních emisí z hřídele a ventilu.

Pokyny k instalaci a údržbě

Vyrovnejte příruby a ponechte disk mírně otevřený

Při instalaci ponechte disk mírně otevřený a zajistěte vyrovnání potrubních přírub s dostatečnou mezerou, aby nedošlo ke kontaktu disku se sousední přírubou nebo potrubím a k poškození vulkanizovaného sedla EPDM.

Často kladené dotazy

Jaký je princip činnosti škrticí klapky 3-Cx s elastomerovým sedlem?

Tato řada využívá vulkanizované sedlo, tvarovanou těsnicí hranu disku a ložiska hřídele. Těsnicí kontakt mezi sedlem a diskem zajišťuje bublinotěsné uzavření, zatímco relativní pohyb disku a sedla umožňuje otevírání a zavírání pro spolehlivou regulaci průtoku plynů, kapalin a chemických médií. Konkrétní princip činnosti je nutné ověřit podle skutečného modelu a provozních podmínek média.

Jaké klíčové parametry je třeba sledovat při výběru ventilů této řady?

Sledujte rozsah velikostí DN50–DN600, rozsah teplot od -20 °C do 121 °C, maximální dovolený provozní tlak 16 bar, typ tělesa, třídu zkoušky těsnosti, konstrukční normy a třídy materiálů, aby byla zajištěna kompatibilita s médiem, tlakem a teplotními podmínkami. Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a podmínek aplikace.

Jaké jsou výhody výkonu tohoto ventilu při častém spínání?

Konstrukce využívá hřídel s vysokou pevností, pouzdra a nízkotřecí těsnicí strukturu pro snížení ovládacího momentu a zvýšení spolehlivosti při vysokém počtu cyklů. Antistatická konstrukce a digitální identifikace dále zvyšují efektivitu údržby a sledovatelnosti v provozu. Konkrétní výkon je nutné ověřit podle skutečného modelu.

Jaké vlastnosti shody s normami tato řada ventilů nabízí?

Splňuje více norem včetně CE/UKCA, směrnice pro tlaková zařízení, směrnice pro strojní zařízení a ATEX. Třída zkoušky těsnosti je EN 12266-1 třída A, stavební délka odpovídá EN 558 řadě 20 a značení se provádí podle EN 19, DIN EN IEC 61406, DIN 91406 a dalších norem. Konkrétní použití je nutné ověřit podle modelu.

Jak provádět instalaci a běžnou údržbu pro zajištění těsnicího výkonu?

Doporučuje se instalace podle požadavků na vyrovnání pro přírubové a mezipřírubové konstrukce. Zajistěte vyhovující otvory v horní a dolní přírubě a používejte doporučená těsnění a utahovací momenty. Při běžné údržbě sledujte stav těsnosti ventilu, provozní moment a netěsnosti a podle potřeby vyhodnoťte opotřebení sedla a disku. Konkrétní podrobnosti je nutné ověřit podle skutečného modelu a podmínek média.
