Ruční převodovka Bray řady FTG využívá montážní rozhraní ISO 5211 a poskytuje výstupní točivý moment 500 až 8,000 Nm pro přesné ruční ovládání ventilů. Skříň z tvárné litiny je vybavena povětrnostně odolným těsněním, segmentovým ozubeným kolem z hliníkového bronzu a ocelovým vstupním hřídelem šneku. Nabízí samosvornost a nastavitelné dorazy zdvihu. Je určena pro ovládání ventilů a nastavení polohy v náročných průmyslových prostředích a venkovních exponovaných oblastech.
Produktový obrázek ruční převodovky řady FTG
1 / 3

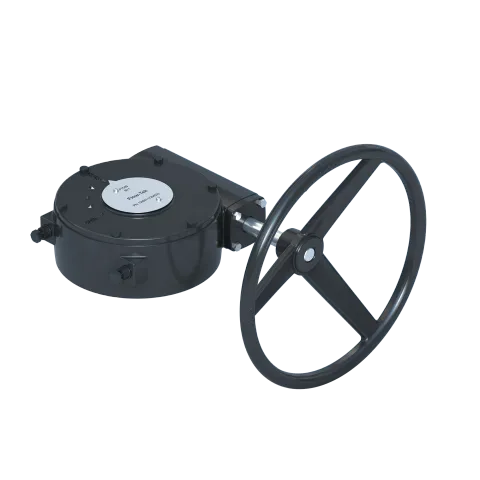

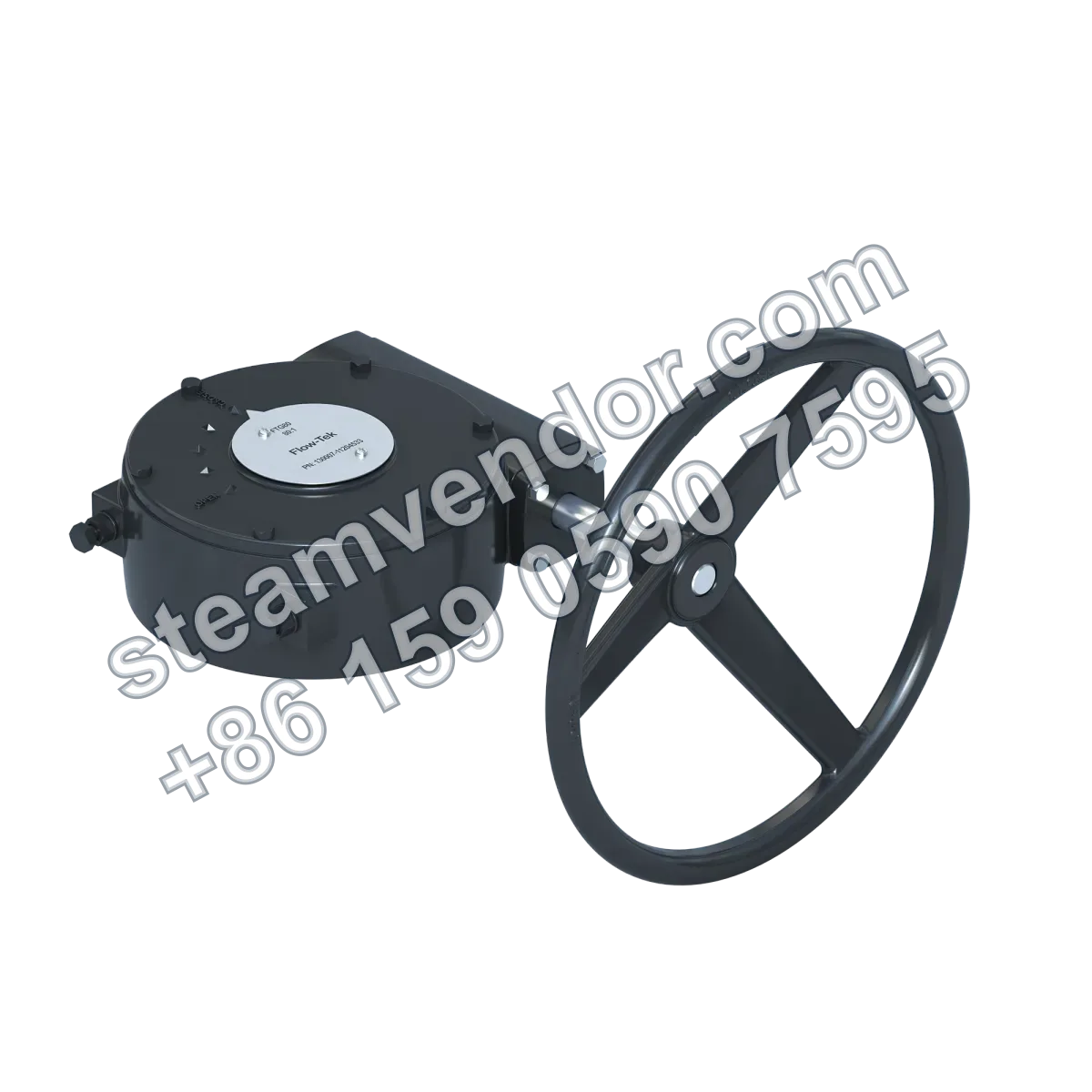

Ruční převodovka Bray řady FTG
Ruční převodovka z tvárné litiny s možností uzamykacího zařízení.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Výstupní točivý moment
- 4,425 až 70,805 lb-in (500 až 8,000 Nm)
- Zdroj pohonu
- Ruční
- Materiál skříně
- Tvárná litina
- Materiál segmentového ozubeného kola
- Hliníkový bronz
- Vstupní hřídel šneku
- Ocelová, kuželíková ložiska na obou koncích
- Standard montážního rozhraní
- ISO 5211
- Funkce samosvornosti
- Ano
- Nastavitelné dorazy zdvihu
- Ano
- Typ těsnění
- Povětrnostně odolné těsnění
- Indikátor polohy
- Korozivzdorný indikátor polohy ventilu
Oblasti použití
Přesné ruční ovládání ventilů v náročných průmyslových prostředích
Řada FTG může být spárována s ventily prostřednictvím montážního rozhraní ISO 5211 a jako ruční převodový mechanismus poskytuje výstupní točivý moment 500 až 8000 Nm. Její samosvorná funkce udržuje ventil v libovolné poloze a nastavitelné dorazy zdvihu umožňují přesné nastavení poloh otevření a zavření.
Ruční ovládání ventilů ve venkovních nebo exponovaných oblastech
Řada FTG je vhodná pro venkovní nebo povětrnostně exponované oblasti v náročných průmyslových aplikacích. Skříň s povětrnostně odolným těsněním odděluje vnitřní součásti od atmosférického prostředí a korozivzdorný indikátor polohy ventilu usnadňuje kontrolu polohy ventilu.
Body výběru
Robustní konstrukce převodu
Používá skříň z tvárné litiny, segmentové ozubené kolo z hliníkového bronzu a ocelový vstupní hřídel šneku s kuželíkovými ložisky na obou koncích.
Samosvornost pro udržení polohy ventilu
Všechny pohony řady FTG mají samosvornou funkci a lze je zajistit v libovolné poloze.
Nastavitelné dorazy zdvihu
Nastavitelné dorazy zdvihu umožňují přesné nastavení poloh otevření a zavření.
Skříň s povětrnostně odolným těsněním
Skříň je navržena s povětrnostně odolným těsněním, které odděluje vnitřní součásti od atmosférického prostředí.
Standardní montážní rozhraní ISO 5211
Všechny pohony řady FTG jsou vrtány a opatřeny závity podle montážních rozměrů ISO 5211.
Pokyny k instalaci a údržbě
Vystředěná montáž podle rozhraní ISO 5211
Pohony řady FTG používají montážní rozměry ISO 5211. Při montáži na ventil musí být pohon správně vystředěn vůči montážnímu rozhraní ventilu a pevně upevněn, aby vychýlené spojení neovlivnilo přenos pohybu a polohu ventilu.
Nastavení nastavitelných dorazů zdvihu podle skutečných poloh otevření a zavření ventilu
Během montáže a uvádění do provozu nastavte nastavitelné dorazy zdvihu pohonu podle skutečných poloh plného otevření a plného zavření ventilu, aby bylo dosaženo přesného nastavení poloh otevření a zavření.
Často kladené dotazy
Jaký je princip činnosti ručního převodového pohonu řady FTG?
Řada FTG využívá ruční vstupní hřídel k pohonu šnekového převodu, který převádí rotační pohyb na lineární ovládání otevření/zavření ventilu. Nastavitelné dorazy zdvihu zajišťují přesné polohování při otevření a zavření.
Které klíčové parametry je třeba zohlednit při výběru řady FTG?
Je nutné zohlednit rozsah výstupního točivého momentu (4,425 až 70,805 lb-in / 500 až 8,000 Nm), ruční pohon jako zdroj pohonu a také požadavky na volitelné prvky, jako jsou antikorozní povlak, indikátor polohy ventilu a samosvorná funkce.
Jaké jsou hlavní požadavky na montáž a polohování řady FTG?
Všechny modely jsou vrtány a opatřeny závity podle montážních rozměrů ISO5211. Utěsněný kryt zajišťuje odolnost proti povětrnostním vlivům, indikátor polohy ventilu je snadno čitelný a samosvorná funkce umožňuje zajištění v libovolné poloze.
Jaké technické výhody nabízejí hlavní konstrukční prvky řady FTG?
Skříň z tvárné litiny, segmentové ozubené kolo z hliníkového bronzu a ocelový vstupní hřídel šneku s kuželíkovými ložisky na obou koncích zajišťují vysokou pevnost a dlouhodobou spolehlivost v náročných provozních podmínkách.
Jak lze v provozu zajistit přesné ovládání a údržbu ventilu?
Přesného polohování při otevření/zavření se dosahuje pomocí nastavitelných dorazů zdvihu. Pravidelně kontrolujte samosvornou funkci, indikátor polohy ventilu a těsnost těsnicích součástí, aby byl zajištěn dlouhodobý bezporuchový provoz.
