Bray řada 3HP zahrnuje vícecestné třícestné kulové ventily s portem ve tvaru L z nerezové oceli 316, vhodné pro vysokotlaká přístrojová potrubí 1/4" až 1". Maximální pracovní tlak produktu je 6,000 psi. Sedlo PVDF zajišťuje těsnění s nulovým únikem. Standardně je dodáváno připojení NPT, volitelně jsou k dispozici kompresní fitinky. Ventil je určen pro přepínání a směrování vysokotlakých kapalinových nebo plynových měřicích okruhů a odběrových větví a splňuje požadavky NACE.

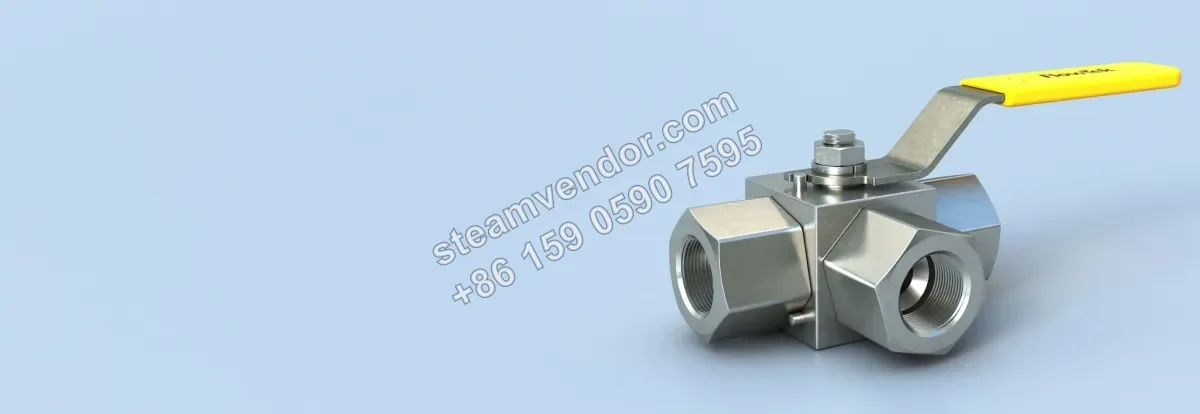

Produktový obrázek vícecestného kulového ventilu řady 3HP
1 / 2

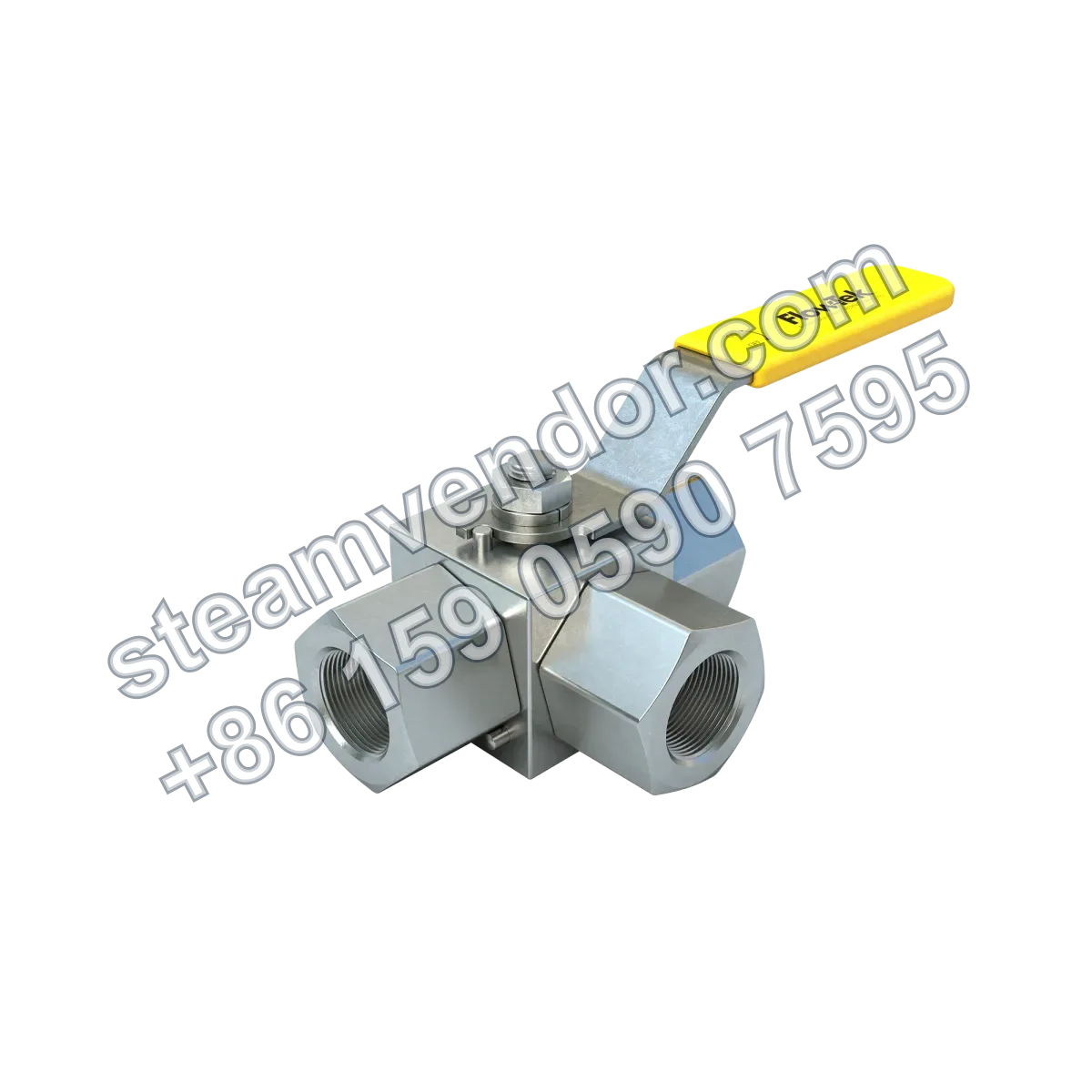

Vícecestný kulový ventil Bray řady 3HP, nerezová ocel 316, 6000 psi
Třícestný kulový ventil z nerezové oceli 316 pro přepínání vysokotlakých měřicích okruhů, jmenovitý tlak 6000 psi.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Rozsah velikostí
- ¼" - 1" (8mm - 25mm)
- Maximální pracovní tlak
- 6,000 psi (413 bar)
- Rozsah provozní teploty
- -40°F až 280°F (-40°C až 138°C)
- Materiál tělesa ventilu
- Nerezová ocel 316
- Materiál sedla
- PVDF
- Třída těsnosti
- Nulový únik
- Typ tělesa ventilu
- 3cestný
- Typ portu
- Port ve tvaru L
- Koncové připojení
- NPT (standardně), kompresní fitinky (volitelně)
- Konstrukční norma
- ASME B16.34
- Zkušební norma
- API 598
- Norma NACE
- Splňuje požadavky NACE
Oblasti použití
Přepínání vysokotlakých měřicích okruhů kapalinových přístrojů
Instaluje se do měřicích potrubí vysokotlakých kapalinových přístrojů pro přepínání měřicích větví prostřednictvím třícestného portu ve tvaru L. Tato řada je navržena pro vysokotlaké kapalinové měřicí přístroje, má rozsah velikostí 1/4" až 1", maximální pracovní tlak 6000 psi a konstrukci s nulovým únikem.
Přepínání odběrových větví vysokotlakých plynových měřicích přístrojů
Instaluje se do odběrového nebo připojovacího potrubí vysokotlakých plynových měřicích přístrojů pro přepínání plynových měřicích větví prostřednictvím třícestného portu ve tvaru L. Tato řada je určena pro vysokotlaké plynové měřicí přístroje, má maximální pracovní tlak 6000 psi a podporuje ovládání otočením o 90° i těsnění s nulovým únikem.
Vysokotlaká přístrojová potrubí splňující požadavky NACE
Instaluje se do vysokotlakých potrubí kapalinových nebo plynových přístrojů vyžadujících shodu s NACE pro přepínání nebo směrování přístrojového média. Produkt má těleso z nerezové oceli 316, splňuje požadavky NACE, je určen pro vysokotlaké měření kapalin a plynů a má maximální pracovní tlak 6000 psi.
Body výběru
Vysokotlaké přístrojové aplikace 6000 psi
Třícestný kulový ventil řady 3HP je dimenzován až na 6000 psi (413 bar) a je určen pro vysokotlaké přístrojové aplikace měření kapalin a plynů.
Přepínání pomocí třícestného portu ve tvaru L
Ventil používá konstrukci třícestného portu ve tvaru L a lze jej použít pro přepínání a směrování toku ve vysokotlakých přístrojových potrubích.
Shoda nerezové oceli 316 s NACE a sledovatelnost materiálu
Standardní těleso ventilu je vyrobeno z nerezové oceli 316 a splňuje požadavky NACE. Těleso je opatřeno kódem tepelného zpracování pro podporu sledovatelnosti materiálu.
Bezpečnostní provedení s nevystřelitelným dříkem a ochranou proti nechtěné demontáži
Ventil je vybaven vnitřně montovaným nevystřelitelným dříkem a bezpečnostními opatřeními proti náhodnému uvolnění nebo demontáži připojovacích portů s čepy.
Volitelná konfigurace pro montáž pohonu
Pro tuto řadu je volitelně k dispozici montážní sada pohonu, která umožňuje rozšíření o pohon podle požadavků na řízení přístrojového systému.
Pokyny k instalaci a údržbě
Dodržujte rozsah tlakových a teplotních podmínek
Maximální přípustný pracovní tlak ventilu je 6000 psi (413 bar) a rozsah provozní teploty je -40°C až 138°C. Při instalaci a používání ověřte, že provozní podmínky systému nepřekračují uvedené limity.
Ověřte propojení potrubí podle třícestného portu ve tvaru L
Tento produkt je třícestný kulový ventil s portem ve tvaru L. Před instalací ověřte propojení jednotlivých portů a poloh ventilu podle požadavků procesu, aby nedošlo k chybnému připojení potrubí podle jiného než L-průtočného uspořádání.
Ověřte shodu koncového připojení s potrubím
Ventil je standardně vybaven koncovým připojením NPT, přičemž volitelně jsou k dispozici kompresní fitinky. Při instalaci ověřte, že skutečné provedení koncového připojení dodaného ventilu odpovídá požadavkům na připojení potrubí.
Často kladené dotazy
Jaký je princip fungování vícecestného kulového ventilu řady 3HP?
Řada 3HP využívá plovoucí konstrukci koule a prostřednictvím třícestné konstrukce vytváří měřicí kanály pro plynné nebo kapalné médium. Koule se v tělese ventilu otáčí o 90° pro otevření a uzavření. Těsnění využívá konstrukci s bublinkovou těsností, která zajišťuje spolehlivost a tendenci k nulovému úniku při vysokém tlaku.
Jaké jsou klíčové technické parametry pro výběr ventilů této řady?
Při výběru zohledněte rozsah velikostí (¼"-1"), jmenovitý tlak 6,000 psi (413 bar), koncové připojení NPT (volitelně kompresní fitinky), těleso z nerezové oceli s možností dalších materiálů a materiál sedla PVDF, aby byly splněny požadavky vysokotlakého měření a kompatibility s médiem.
Jaké výhody má řada 3HP oproti jiným třícestným kulovým ventilům?
Nabízí konstrukci z nerezové oceli 316 vyhovující NACE, konstrukční normu ASME B16.34, zkoušení podle API 598 a bezpečnostní prvky, jako jsou vnitřní nevystřelitelný dřík a uzamykací/servisní komponenty, které zvyšují spolehlivost a udržovatelnost ve vysokotlakých přístrojových aplikacích.
Jaké běžné aplikace jsou vhodné pro tuto řadu?
Je vhodná pro vysokotlaká přístrojová zařízení v aplikacích měření kapalin a plynů, kde je vyžadováno přesné řízení a přepínání, odolnost materiálu proti korozi a sledovatelnost pro splnění náročných provozních podmínek.
Na co je třeba dbát při údržbě a výměně dílů?
Ventil nabízí vnitřní nevystřelitelné provedení a uzamykací mechanismus. Při údržbě je nutné dodržovat pokyny výrobce pro demontáž a montáž a věnovat pozornost zaměnitelnosti materiálu tělesa ventilu a součástí pístu/sedla, aby byla zajištěna těsnost a funkčnost. Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a provozních podmínek.
