Bray řady HP/HX jsou vysokotlaké závitové kulové ventily pro přístroje. Model HX má těleso, vřeteno a kouli z nerezové oceli 316 a sedlo PEEK, třídílnou konstrukci, maximální přípustný provozní tlak 10,000 psi WOG a provozní teplotu od -34°C do 260°C. Standardní závitové připojení NPT, volitelně svěrné šroubení, vhodné pro izolaci měřicích a zkušebních odboček ve vysokotlakých přístrojových, ropných a plynárenských a průmyslových vodních systémech.

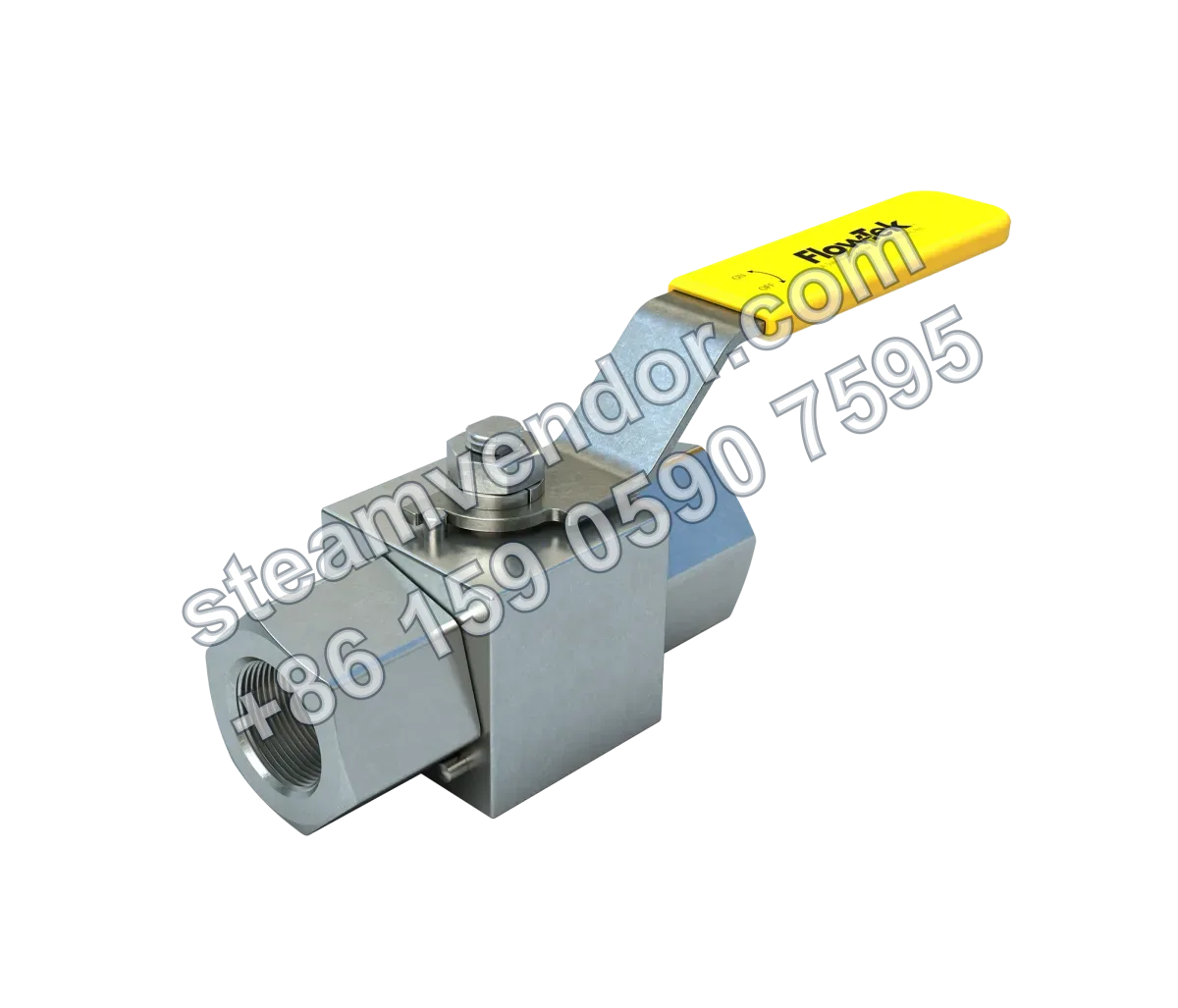

Závitový kulový ventil řady HP/HX 01
1 / 3

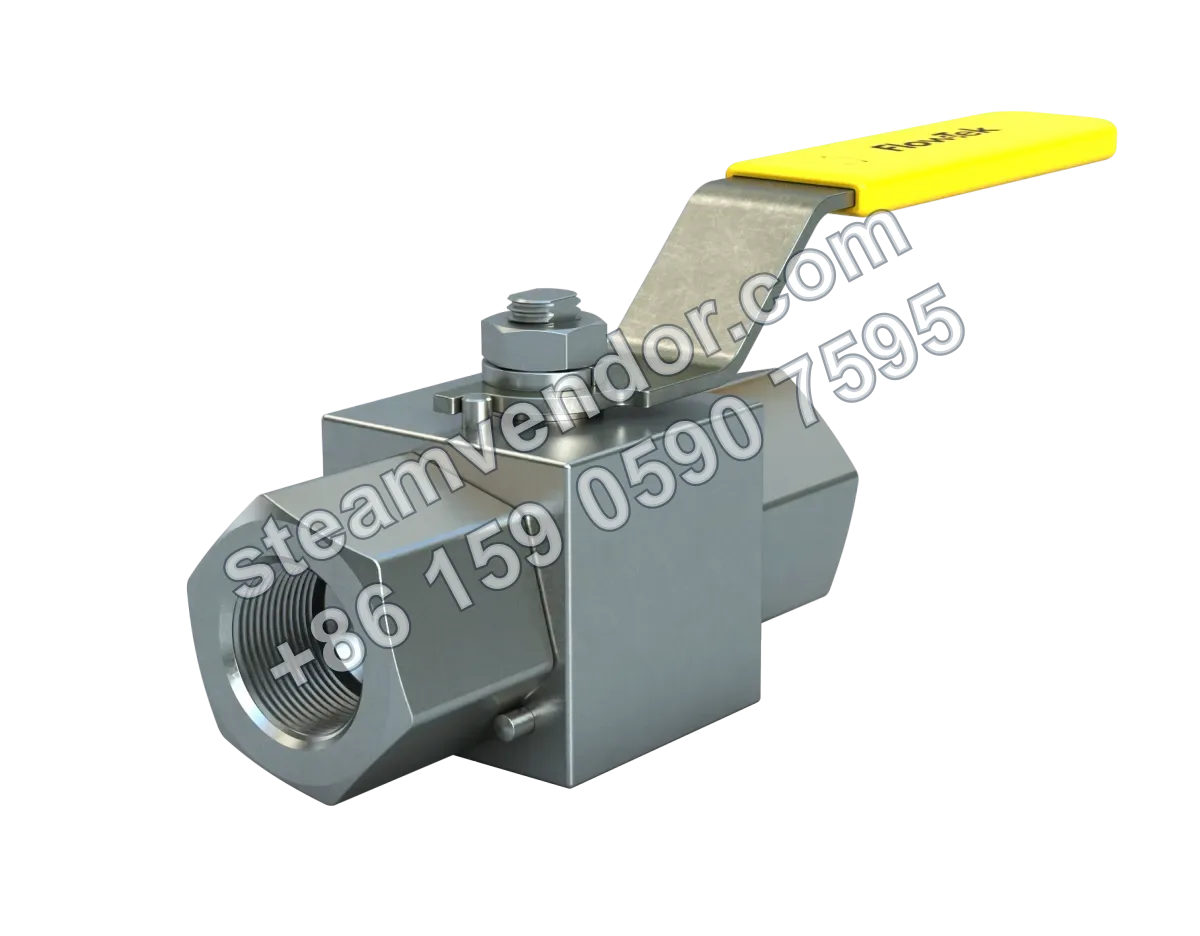

Vysokotlaký závitový kulový ventil Bray řady HP/HX pro přístroje
Vysokotlaký závitový kulový ventil pro přístroje s připojením NPT a sedlem PEEK
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Rozsah velikostí
- ¼ - ½" (8 - 15mm)
- Maximální přípustný provozní tlak
- 10,000 psi WOG
- Rozsah provozní teploty
- od -29°F do 500°F (od -34°C do 260°C)
- Materiál tělesa
- Nerezová ocel 316
- Materiál vřetena
- Nerezová ocel 316
- Materiál koule
- Nerezová ocel 316
- Materiál sedla
- PEEK
- Třída těsnosti
- Nulový únik
- Konstrukce tělesa
- Třídílná
- Koncové připojení
- Standardní: závitové - NPT; volitelné: svěrné šroubení
- Konstrukční norma
- ASME B16.34
- Zkušební norma
- API 598
- Typ průtoku
- Standardní průtok
Oblasti použití
Izolace vysokotlakých přístrojových a měřicích systémů
Používá se k izolaci vysokotlakých přístrojových potrubí v aplikacích měření kapalin a plynů. Je vhodný pro potrubí malých průměrů připojená k přístrojům, jako jsou manometry a převodníky tlaku, a poskytuje spolehlivé uzavření s nulovým únikem.
Izolace vysokotlakého plynového přístrojového potrubí
Používá se v přístrojových odbočkách a potrubích pro měření plynů v systémech stlačeného vzduchu nebo jiných plynů k uzavření a izolaci plynu na straně přístroje. Je vhodný pro tlakové, teplotní a připojovací podmínky stanovené pro produkt.
Izolace vysokotlakých přístrojových odboček v ropném a plynárenském průmyslu
Používá se pro izolaci média ve vysokotlakých přístrojových odbočkách ropných a plynárenských zařízení, například pro přístroje k monitorování tlaku, měření kapalin nebo měření plynů. Je vhodný pro vysokotlaká připojení malých průměrů.
Izolace přístrojových a zkušebních odboček v průmyslových vodních systémech
Používá se pro připojení nebo izolaci přístrojů a zkušebních zařízení v odbočkách pro monitorování tlaku, měření nebo zkoušení zařízení v průmyslových vodních systémech. Je vhodný pro tlakové, teplotní a připojovací podmínky stanovené pro produkt.
Body výběru
Vhodnost modelu HX pro vysokotlaké přístroje do 10,000 psi
Řada HX má maximální přípustný provozní tlak 10,000 psi WOG a je vhodná pro vysokotlaké přístrojové aplikace při měření kapalin a plynů.
Třídílná konstrukce z nerezové oceli 316
Ventil má třídílnou konstrukci tělesa, přičemž těleso, vřeteno i koule jsou vyrobeny z nerezové oceli 316.
Sedlo PEEK a vysokoteplotní rozsah
Řada HX používá sedlo PEEK a má rozsah provozní teploty od -34°C do 260°C.
Konstrukce s plovoucí koulí pro nízký provozní moment
Řada HP/HX využívá konstrukci s plovoucí koulí, která poskytuje bublinotěsnost, ovládání otočením o 90° a nízký provozní moment.
Konstrukční norma ASME a zkušební norma API
Řada HP/HX je navržena podle normy ASME B16.34 a testována podle normy API 598.
Pokyny k instalaci a údržbě
Ověřte tlakové a teplotní podmínky pro příslušný model
Před instalací ověřte, že provozní tlak a teplota média v místě instalace nepřekračují maximální přípustný provozní tlak a teplotní rozsah příslušného modelu HP nebo HX. Nemíchejte tlakové třídy a teplotní rozsahy různých modelů.
Ověřte shodu typu koncového připojení
Před instalací ověřte, že typ koncového připojení ventilu odpovídá požadavkům potrubního připojení v místě instalace. Standardním koncovým připojením této řady je závit NPT; volitelně je k dispozici svěrné šroubení.
Často kladené dotazy
Jaký je princip činnosti závitových kulových ventilů řady HP/HX?
Řada HP/HX používá konstrukci s plovoucí koulí a těsnění dosahuje bublinotěsnosti. Ventil se otevírá a zavírá otočením o 90° a poskytuje nízký provozní moment.
Jaký je maximální provozní tlak a rozsah použitelných teplot této řady ventilů?
Maximální přípustný provozní tlak řady HP je 6,000 psi WOG a řady HX 10,000 psi WOG. Teplotní rozsah HP je od -40°F do 280°F (od -40°C do 138°C) a teplotní rozsah HX je od -29°F do 500°F (od -34°C do 260°C).
Jaké jsou hlavní technické výhody materiálů a konstrukce?
Těleso, koule a další klíčové součásti jsou vyrobeny z nerezové oceli 316. Třídílná konstrukce tělesa odpovídá normě ASME B16.34, ventil je testován podle API 598 a poskytuje dohledatelnost materiálů a odolnost.
Jaké jsou klíčové body při výběru ventilů této řady?
Zohledněte rozsah velikostí, materiál sedla (PVDF pro HP, PEEK pro HX), materiály sedla a koule, požadované volitelné příslušenství (rukojeť, dorazový kolík, pohon atd.) a provozní médium s teplotními podmínkami. Konkrétní konfiguraci je nutné potvrdit podle skutečného modelu a aplikačních podmínek.
Na jaké body je třeba se zaměřit při instalaci a údržbě?
Dbejte na neporušenost bezpečnostních prvků, jako je vnitřní konstrukce vřetena odolná proti vyfouknutí a uzamykací sada. Zvolte vhodné koncové připojení, závit NPT nebo volitelné svěrné šroubení. Pravidelně kontrolujte těsnicí a pohonné součásti a zajistěte provoz v předepsaném rozsahu teplot a tlaků.
