Řada Bray MPF zahrnuje vícecestné kulové ventily se třemi a čtyřmi cestami v konfiguracích portů L, T a LL. Ventily slouží k přepínání vícecestných průtokových tras, rozdělování a uzavírání. Těleso ventilu je k dispozici z nerezové nebo uhlíkové oceli a podporuje různé typy koncových připojení i jejich kombinace. Je vhodné pro míchání médií, obtok zařízení, plnění a vyprazdňování nádrží a vakuová procesní potrubí.

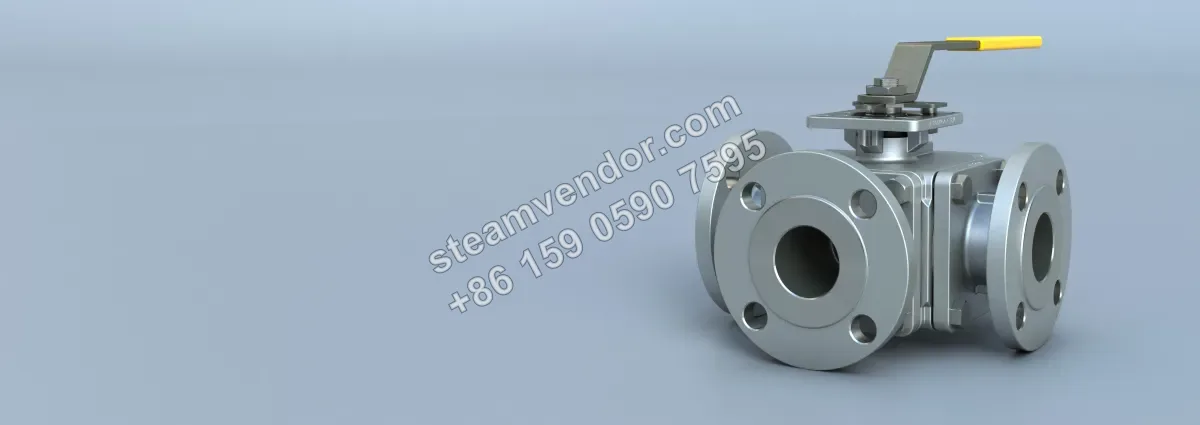

Produktová fotografie vícecestného kulového ventilu řady MPF
1 / 3

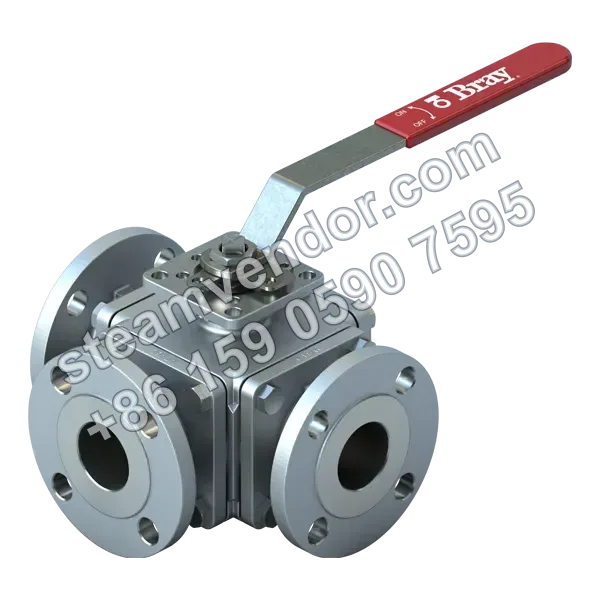

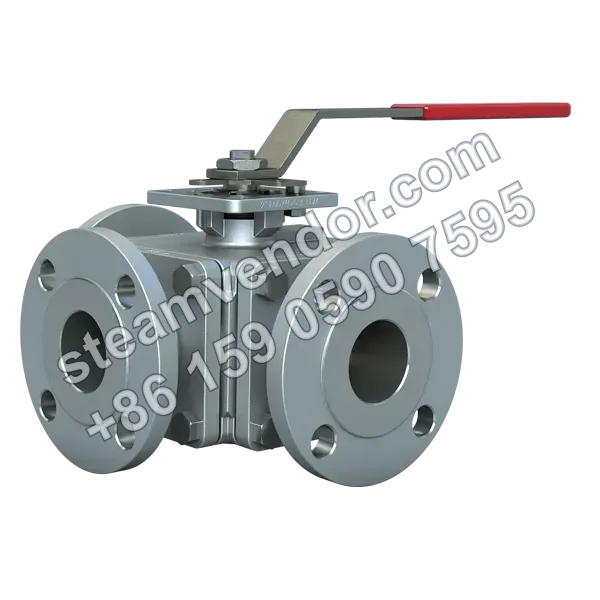

Vícecestný kulový ventil Bray MPF se třemi a čtyřmi cestami
Vícecestné kulové ventily jsou určeny pro míchání, rozdělování a obtok média a nabízejí konfigurace průtokových cest L, T a LL.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Konfigurace průtokových cest
- Plně třícestné a čtyřcestné provedení s porty L, T a LL
- Rozsah jmenovitých velikostí
- ASME 150: 1/2" až 12" (13 mm až 305 mm); ASME 300: 1/2" až 6" (13 mm až 152 mm)
- Typ tělesa
- Kompaktní provedení se standardním průtokem, blokové provedení s plným průtokem
- Materiál tělesa
- Nerezová ocel, uhlíková ocel
- Materiál koule
- Nerezová ocel
- Materiál dříku
- Nerezová ocel 316
- Materiál sedla
- TFM
- Rozsah provozních teplot
- -25°F až 500°F
- Maximální dovolený provozní tlak
- ASME 150: SS 275 psi/WCB 285 psi; ASME 300: SS 720 psi/WCB 740 psi
- Koncová připojení
- Závitová připojení NPT, rychloupínací připojení, nátrubkové svařování, svařování na tupo, přírubová připojení; koncová připojení lze kombinovat
- Norma přírubového připojení
- ASME B16.5
- Montážní rozhraní
- ISO 5211
- Třída těsnosti
- Nulový únik
- Zkušební norma
- ASME B16.34; dřík a sedlo jsou před expedicí podrobeny zkoušce uzavření plynem při tlaku 100 psi, která zajišťuje těsnost na úrovni bez bublinek
- Vhodnost pro vakuum
- 29" Hg
- Konstrukce dříku
- Provedení s ochranou proti vyražení, v souladu s ASME B16.34
- Shoda CE
- Splňuje požadavky CE
Oblasti použití
Míchání nebo blending procesních médií
Určeno pro míchání nebo blending médií v potrubí. Díky třícestným nebo čtyřcestným průtokovým trasám a konfiguracím portů L, T nebo LL umožňuje jeden ventil přepínat a uzavírat vícecestné průtokové trasy.
Rozdělování a uzavírání média ve více větvích
Slouží k rozdělování média z potrubí do různých míst a k uzavření média přicházejícího z různých směrů. Řada MPF poskytuje třícestné a čtyřcestné řízení průtoku a umožňuje integrovat směrování i uzavírání do jednoho ventilu.
Obtok filtrů, průtokoměrů nebo výměníků tepla
Umožňuje přepínat médium mezi potrubní trasou vedoucí přes filtr, průtokoměr nebo výměník tepla a obtokovou trasou, která příslušné zařízení obchází. Tato řada integruje vícecestné řízení a uzavírání do jediného ventilu.
Přepínání tras plnění a vyprazdňování nádrží
Slouží k přímému přivádění média do nádrže nebo jeho odvádění z nádrže a k přepínání či uzavírání příslušných průtokových tras. Vícecestná konstrukce umožňuje realizovat směrování i uzavírání související s nádrží pomocí jediného ventilu.
Vícecestné přepínání a uzavírání vakuových procesních potrubí
Určeno pro procesní potrubí ve vakuových aplikacích s hodnotou 29 palců rtuti. Třícestná nebo čtyřcestná konfigurace umožňuje směrování, rozdělování nebo uzavírání média.
Body výběru
Integrované třícestné a čtyřcestné průtokové trasy
Nabízí plně třícestné a čtyřcestné provedení s možností konfigurace portů L, T a LL. Jeden ventil tak může zajišťovat míchání, rozdělování, obtok a uzavírání v několika směrech.
Kompaktní těleso se standardním průtokem a blokové těleso s plným průtokem
K dispozici jsou dvě varianty tělesa: kompaktní provedení se standardním průtokem a blokové provedení s plným průtokem. Volbu lze přizpůsobit instalačnímu prostoru a požadavkům na průtok.
Různé typy koncových připojení a jejich kombinace
K dispozici jsou závitová připojení NPT, rychloupínací, nátrubková svařovaná, svařovaná na tupo a přírubová připojení. Na jednom ventilu lze kombinovat různé typy koncových připojení.
Dřík s ochranou proti vyražení a tovární zkouška plynové těsnosti
Ventil používá dřík s ochranou proti vyražení v souladu s ASME B16.34. Před expedicí se provádí zkouška uzavření dříku a sedla plynem, která ověřuje těsnost na úrovni bez bublinek.
Pokyny k instalaci a údržbě
Ověřte shodu konfigurace průtokových cest s funkcí potrubí
Před instalací ověřte podle požadované funkce míchání, rozdělování, obtoku nebo uzavírání, zda je zvolený ventil třícestný nebo čtyřcestný a zda konfigurace průtokových cest L, T nebo LL odpovídá požadovanému propojení.
Ověřte, že tlak a teplota jsou v povoleném provozním rozsahu
Při instalaci a provozu ověřte, že tlak a teplota média nepřekračují povolené hodnoty pro příslušnou tlakovou třídu, materiál tělesa a teplotní rozsah ventilu. Provozní teplotní rozsah řady MPF je -25°F až 500°F. Maximální dovolený provozní tlak pro ASME 150 a ASME 300 se liší podle toho, zda je těleso z nerezové oceli nebo WCB.
Zkontrolujte shodu koncových připojení s potrubím na místě instalace
Při instalaci ověřte, že typ koncových připojení ventilu odpovídá rozhraním potrubí na místě instalace a že jsou správně spojena. Řada MPF nabízí závitová připojení NPT, rychloupínací, nátrubková svařovaná, svařovaná na tupo a přírubová připojení. Dostupné typy připojení se liší podle varianty tělesa.
Často kladené dotazy
Jaký je princip fungování vícecestného kulového ventilu MPF?
Řada MPF používá vícekanálový kulový ventil s montážním rozhraním ISO 5211. Jedno těleso zajišťuje třícestné nebo čtyřcestné řízení průtoku. Otáčením koule se jednotlivé kanály otevírají nebo uzavírají, čímž se zajišťuje míchání, rozdělování a přepínání směru toku. Jeden ventil tak umožňuje vícecestné řízení i uzavírání.
Jaké typy koncových připojení řada MPF nabízí a jak je zvolit?
Ventily se standardním průtokem nabízejí závitová připojení NPT a rychloupínací koncová připojení. Ventily s plným průtokem nabízejí závitová připojení NPT, rychloupínací připojení, nátrubkové nebo tupé svařování a přírubová koncová připojení. Na jednom ventilu lze kombinovat různé typy koncových připojení. Konkrétní volba závisí na procesním médiu, instalačním prostoru a způsobu připojení.
Jaké jsou vlastnosti materiálů a rozsahu odolných provozních teplot řady MPF?
Těleso je vyrobeno z nerezové nebo uhlíkové oceli, dřík z nerezové oceli 316 a teplotní rozsah činí -25°F až 500°F. Ventily jsou vhodné pro průmyslová média v širokém rozsahu teplot.
Jak při výběru posoudit tlakovou třídu a těsnicí vlastnosti řady MPF?
Řada MPF je navržena v souladu s ASME B16.34. Uzavírací součásti jsou před expedicí podrobeny zkoušce uzavření plynem a třída těsnosti je nulový únik. K dispozici jsou odpovídající koncová připojení a tlakové třídy ASME, například ASME 150 a ASME 300. Konkrétní konfiguraci je nutné ověřit podle provozního tlaku, teploty a vlastností média.
Pro jaké aplikace a instalační pozice je řada MPF vhodná?
Umožňuje míchání a blending média v potrubí, rozdělování, obtok filtrů, průtokoměrů a výměníků tepla i přímé plnění nebo vyprazdňování nádrží. Je vhodná pro aplikace, které vyžadují přepínání vícecestného toku a uzavírání pomocí jediného ventilu. Konkrétní použití je nutné určit podle skutečného uspořádání potrubí a vlastností média.
