Bray SA16 (A16) je příslušenství s externím protizávažím a pákou pro jednoklapkové zpětné ventily Bray Rite. Je vhodné pro mezipřírubové nebo přírubové ventily NPS 2" až 24". Nastavením polohy protizávaží na rameni páky lze regulovat otevírací tlak, sílu při zavírání klapky a charakteristiku zavírání. Je vhodné pro potrubí systémů odpadních vod, zpracování pevných látek a vakuových systémů.

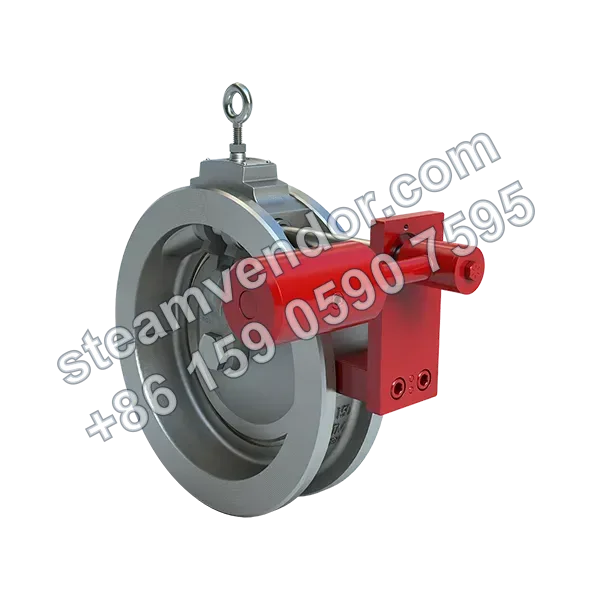

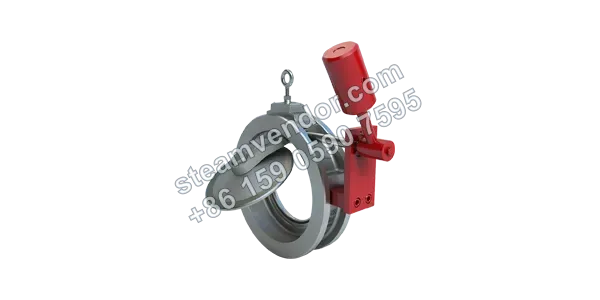

Produktový obrázek příslušenství Bray řady SA16 s externím protizávažím a pákou
1 / 2
Příslušenství Bray SA16 s externím protizávažím a pákou pro zpětné ventily
Externí protizávaží a páka pro zpětné ventily, vhodné pro potrubí na odpadní vodu a pevné látky
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Kompatibilní jmenovitá velikost
- NPS 2" až 24" (50 mm až 600 mm)
- Kompatibilní typ ventilu
- Jednoklapkový zpětný ventil
- Kompatibilní typ připojení ventilu
- Mezipřírubové nebo přírubové
- Nastavení otevíracího tlaku
- Lze snížit nebo zvýšit nastavením polohy protizávaží na rameni páky
- Nastavení charakteristiky zavírání
- Umožňuje nastavit sílu při zavírání klapky a charakteristiku zavírání ventilu
- Způsob montáže protizávaží
- Externí protizávaží a páka; protizávaží je namontováno na hřídel ventilu pomocí šestihranného spojení
Oblasti použití
Potrubí pro úpravu odpadních vod
Určeno pro potrubí v systémech úpravy odpadních vod vybavených jednoklapkovými zpětnými ventily Bray Rite. Externí protizávaží a páka SA16 umožňují na místě nastavit otevírací tlak a charakteristiku zavírání ventilu a poskytují moment potřebný k uzavření ventilu.
Potrubí pro zpracování pevných látek
Určeno pro potrubí v systémech zpracování pevných látek vybavených jednoklapkovými zpětnými ventily Bray Rite. Externí protizávaží a páka SA16 umožňují nastavením polohy protizávaží regulovat otevírací tlak a sílu při zavírání klapky, aby vyhovovaly provozním podmínkám vyžadujícím úpravu charakteristiky zavírání.
Potrubí vakuových systémů
Určeno pro úseky potrubí vakuových systémů vybavené jednoklapkovými mezipřírubovými nebo přírubovými otočnými zpětnými ventily Bray Rite. SA16 poskytuje prostřednictvím externího protizávaží moment potřebný k uzavření ventilu a umožňuje v určitém rozsahu nastavit otevírací tlak a charakteristiku zavírání.
Body výběru
Externí protizávaží umožňuje regulovat otevírací tlak a charakteristiku zavírání
Nastavením polohy protizávaží na rameni páky lze v určitém rozsahu snížit nebo zvýšit otevírací tlak klapky a regulovat sílu při zavírání klapky i charakteristiku zavírání ventilu.
Spojení hřídele ventilu a externí páky se šestihranným pohonem
Klapka, závěs a hřídel ventilu SA16 využívají konstrukci se šestihranným pohonem. Externí páka a protizávaží jsou namontovány na hřídel ventilu pomocí šestihranného spojení pro přenos momentu vytvářeného protizávažím.
Průchozí hřídel ventilu a konstrukce podpory s kuličkovými ložisky s nízkým třením
Hřídel ventilu prochází tělesem ventilu. Jeden konec je podpírán tělesem ventilu a druhý konec je podpírán pouzdrem uvnitř tělesa ventilu a kuličkovým ložiskem s nízkým třením namontovaným na protilehlém držáku.
Kompatibilita s velikostmi a typy připojení jednoklapkových zpětných ventilů Rite
SA16 je kompatibilní s jednoklapkovými zpětnými ventily řady Rite o velikosti NPS 2 palce až 24 palců a lze jej použít pro mezipřírubové nebo přírubové připojení.
Těsnění O-kroužkem v místě průchodu hřídele ventilu
O-kroužek utěsňuje hřídel ventilu, těsnicí pouzdro a těleso ventilu, aby se zabránilo únikům.
Pokyny k instalaci a údržbě
Nastavte externí protizávaží do požadované polohy
Externí protizávaží je prostřednictvím páky namontováno na hřídel ventilu. Nastavením polohy protizávaží na rameni páky lze snížit nebo zvýšit otevírací tlak klapky a upravit sílu při zavírání ventilu i charakteristiku zavírání.
Často kladené dotazy
Jak externí protizávaží a páka SA16 ovlivňují otevírací tlak zpětného ventilu?
SA16 mění moment potřebný k otevření klapky přidáním externího protizávaží a nastavením jeho polohy na rameni páky, což umožňuje přesné nastavení otevíracího tlaku. Konkrétní konfiguraci je nutné potvrdit podle modelu a provozních podmínek na místě.
Jaké typy připojení a rozsahy velikostí jsou pro SA16 vhodné?
Tabulka specifikací produktu uvádí rozsah velikostí NPS 2" až 24" (50 mm až 600 mm), modely včetně 205, 211 a 212 a použití s jednoklapkovými mezipřírubovými nebo přírubovými otočnými zpětnými ventily.
Jak SA16 zabraňuje únikům a zachovává těsnicí vlastnosti?
Mezi hřídelí ventilu, pouzdrem a tělesem ventilu je použito těsnění O-kroužkem. V kombinaci s podpůrnou konstrukcí průchozí hřídele ventilu a kuličkovým ložiskem s nízkým třením na protilehlém držáku snižuje riziko úniků a zachovává plynulý pohyb.
Jaké jsou hlavní oblasti použití SA16?
Používá se v aplikacích vyžadujících flexibilní nastavení charakteristiky zavírání na místě. Protizávaží vytváří potřebný moment pro řízení charakteristiky zavírání a řešení je vhodné pro jednoklapkové zpětné ventily vyžadující regulaci otevíracího tlaku. Konkrétní konfiguraci je nutné potvrdit podle skutečného modelu a provozních podmínek.
Jaký je hlavní rozdíl mezi SA16 a standardními zpětnými ventily řady Rite?
SA16 je upravená verze standardního jednoklapkového zpětného ventilu řady Rite s přidaným externím protizávažím a pákovým mechanismem. Klapka, závěs a hřídel ventilu využívají konstrukci se šestihranným pohonem, která usnadňuje jemné nastavení otevíracího tlaku na místě pomocí polohy protizávaží. Konkrétní konfiguraci je nutné potvrdit podle skutečného modelu a provozních podmínek.
