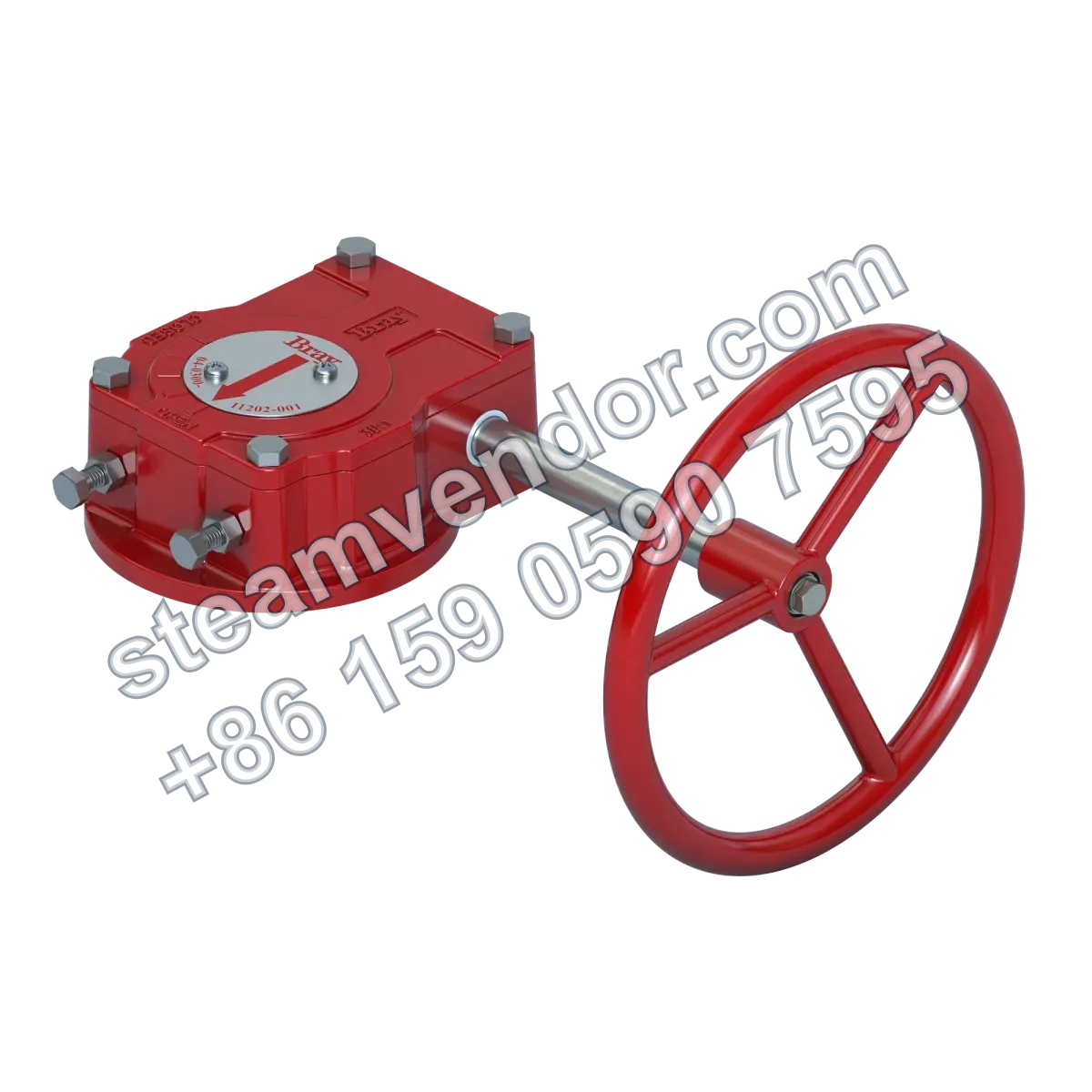

Bray ruční převodovka série 04 pro čtvrtotáčkové ventily

Litinová ruční převodovka pro ovládání zapnutí/vypnutí a škrcení čtvrtotáčkových ventilů.

Záruka originality

Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.

Potvrzení modelu

Před objednáním potvrdíme model, připojení a klíčové volby.

Poplatková podpora

Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

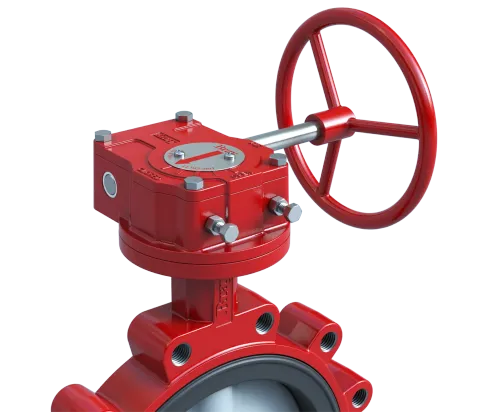

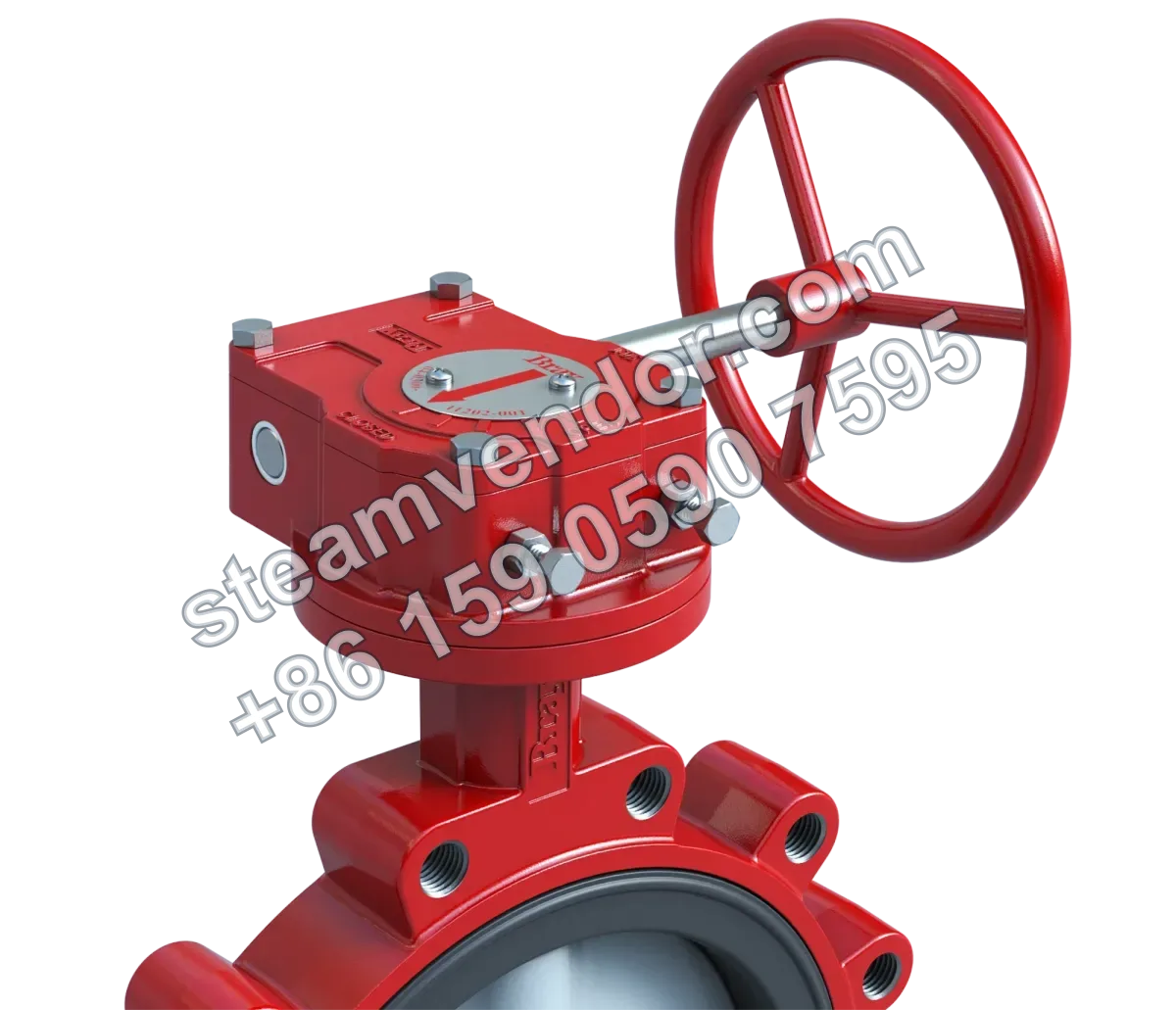

Ruční převodovka Bray série 04 je určena pro izolaci, ovládání zapnutí/vypnutí a škrcení čtvrtotáčkových ventilů. Je vybavena litinovým tělesem a ručním šnekovým převodem. Výstupní točivý moment je 2000–24000 in-lbs a zařízení je vhodné pro ventily o velikosti 2–48 palců (50–1200mm). Nabízí stupeň krytí IP65 a certifikaci ABS. Polohu natočení ventilu lze nastavit pomocí ukazatele polohy ventilu a mechanických dorazů nastavitelných na místě. Je vhodná pro ruční ovládání v průmyslových a procesních potrubních systémech.

Oblasti použití

Ruční izolace a ovládání zapnutí/vypnutí čtvrtotáčkových ventilů v průmyslovém potrubí

Pro náročné ruční ovládání zapnutí/vypnutí a izolaci čtvrtotáčkových ventilů o velikosti 2 až 48 palců. Ruční šnekový převod poskytuje výstupní točivý moment 2000 až 24000 in-lbs a udržuje ventil v nastavené poloze.

Ruční škrcení a regulace průtoku v procesním potrubí

Pro ruční škrcení a regulaci průtoku čtvrtotáčkových ventilů. Ventil lze nastavit do specifického úhlu natočení pomocí ukazatele polohy ventilu a mechanických dorazů nastavitelných na místě.

Body výběru

Polohování pomocí samosvorného šnekového převodu

Samosvorný šnekový převod udržuje čtvrtotáčkový ventil v požadované poloze.

Rozsah výstupního točivého momentu a velikosti ventilů

Rozsah výstupního točivého momentu je 2000-24000 in-lbs, vhodný pro čtvrtotáčkové ventily o velikosti 2-48 palců (50-1200mm).

Samomazný ruční mechanismus

Série 04 využívá samomaznou konstrukci pro náročné ruční ovládání zapnutí/vypnutí a škrcení.

Litinové těleso a krytí IP65

Litinové těleso a těsnění vřetene pomocí O-kroužků poskytují stupeň krytí IP65.

Mechanické dorazy nastavitelné na místě

Je vybavena několika mechanickými dorazy pro nastavení ventilu na konkrétní úhel natočení přímo na místě.

Volitelné příslušenství pro ovládání a uzamčení

Volitelně je k dispozici příslušenství s řetězovým kolem, sada pro visací zámek a verze se čtyřhrannou maticí 2 palce.

Pokyny k instalaci a údržbě

Nastavení mechanických dorazů na místě

Při instalaci a uvádění do provozu nastavte a ověřte mechanické dorazy podle skutečně požadovaného úhlu natočení ventilu, aby ventil dosáhl požadované otevřené a zavřené polohy.

Zachování integrity těsnění IP65

Po instalaci a údržbě zachovejte neporušenost těsněných částí, jako jsou těleso převodovky a těsnění vřetene pomocí O-kroužků. Zabráníte tak vniknutí vlhkosti nebo prachu do mechanismu v důsledku selhání těsnění a zachováte krytí IP65.

Často kladené dotazy

Jaký je princip činnosti ruční převodovky série 04?

Série 04 využívá samosvorný šnekový převod k zajištění a nastavení polohy ventilu. Ruční kolo umožňuje úhlové nastavení potřebné pro ovládání zapnutí/vypnutí a regulaci průtoku. Těsnění vřetene má konstrukci s O-kroužkem, která zajišťuje krytí IP65 a samomazání pro snížení opotřebení.

Pro jaké typy ventilů a rozsahy velikostí je tato převodovka vhodná?

Je určena pro náročné aplikace zapnutí/vypnutí a regulace průtoku u čtvrtotáčkových ventilů o velikosti 2 palce až 48 palců (50mm-1200mm).

Jaké jsou hlavní body instalace a nastavení série 04 na místě?

Zařízení je vybaveno ručním kolem, ukazatelem polohy ventilu a několika mechanickými dorazy pro snadné nastavení ventilu na konkrétní úhel natočení přímo na místě. Pro splnění požadavků instalace jsou volitelně dostupné řetězové kolo, sada pro visací zámek a verze se čtyřhrannou maticí 2 palce.

Jaké technické výhody nabízí tato převodovka při dlouhodobém používání?

Litinová konstrukce tělesa poskytuje robustnost a krytí IP65 zvyšuje spolehlivost ve venkovním nebo vlhkém prostředí. Samomazná konstrukce snižuje četnost údržby a šnekový převod stabilně udržuje polohu, čímž omezuje poruchy.

Jak potvrdit výběr a konfiguraci?

Na základě konkrétního modelu a provozních podmínek ověřte požadovaný výstupní točivý moment, typ ventilu a potřebnou konfiguraci instalace a příslušenství. Konkrétní konfiguraci je nutné zkontrolovat podle podmínek na místě.
