Ruční nouzové ovládání ventilového pohonu Bray Series 05

Ruční nouzové ovládání pro pružinově vratné pneumatické pohony při výpadku napájení, vhodné pro ventily 2"-36"

Záruka originality

Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.

Potvrzení modelu

Před objednáním potvrdíme model, připojení a klíčové volby.

Poplatková podpora

Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

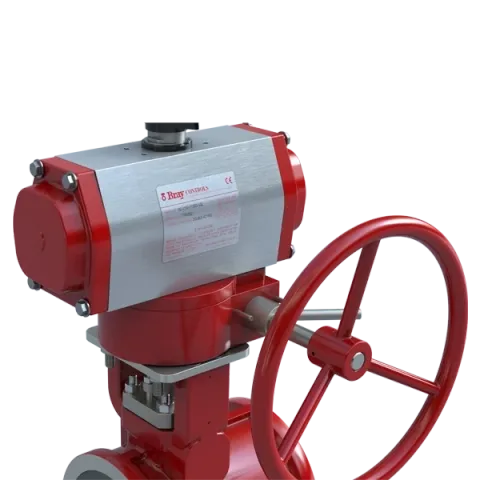

Ruční nouzové ovládání ventilového pohonu Bray Series 05 je vhodné pro pružinově vratné pneumatické pohony a čtvrtotáčkové ventily 2"-36" (50mm-900mm) s výstupním krouticím momentem 2000-36000. Při výpadku napájení lze ventil ručně otevřít nebo zavřít zapojením převodového mechanismu a ovládáním ručního kola. Je určeno pro aplikace izolace a řízení zapnuto/vypnuto.

Specifikace

Výstupní krouticí moment

2000-36000

Zdroj pohonu

Ruční

Kompatibilita ventilů

Čtvrtotáčkové ventily

Rozsah velikostí ventilů

2"-36" (50mm-900mm)

Kompatibilita pohonů

Pružinově vratné pneumatické pohony

Funkce ručního nouzového ovládání

Otevření nebo zavření ventilu ručním kolem při výpadku napájení

Oblasti použití

Ruční otevírání a zavírání čtvrtotáčkových ventilů při výpadku napájení

Series 05 slouží jako ruční nouzové ovládání pro pružinově vratné pneumatické pohony. Při výpadku napájení umožňuje ruční otevření nebo zavření připojeného čtvrtotáčkového ventilu zapojením převodového mechanismu a ovládáním ručního kola, pro izolaci nebo řízení zapnuto/vypnuto.

Konfigurace izolace a řízení zapnuto/vypnuto pro ventily s pneumatickými pohony

Series 05 lze instalovat na čtvrtotáčkové ventily vybavené pneumatickými pohony Bray pro izolaci nebo řízení zapnuto/vypnuto; během normálního pneumatického provozu je šnekový převod odpojen.

Body výběru

Šnek je během pneumatického provozu odpojen

Během pneumatického ovládání je šnek převodového zařízení odpojen a ruční mechanismus se nepodílí na pneumatickém přenosu.

Zapojení spojky a ovládání ručním kolem při výpadku napájení

Je-li při výpadku napájení nutné ventil otevřít nebo zavřít, ručně otočte pákou spojky. Vačka zapojí šnek do segmentového šnekového kola, poté ventil otočte ručním kolem.

Vhodné pro pružinově vratné pneumatické pohony

Series 05 poskytuje ruční nouzové ovládání pro pružinově vratné pneumatické pohony k bezpečnému ovládání ventilu při výpadku napájení.

Vhodné pro instalaci s pneumatickými pohony Bray

Series 05 lze instalovat do sestav ventilů vybavených pneumatickými pohony Bray.

Rozsah krouticího momentu a velikostí ventilů

Výstupní krouticí moment produktu je 2000-36000 a je vhodný pro čtvrtotáčkové ventily od 2 palců do 36 palců (50mm až 900mm).

Pokyny k instalaci a údržbě

Před obnovením pneumatického provozu odpojte šnek

Po dokončení ručního nouzového ovládání musí být před obnovením pneumatického provozu šnek odpojen, aby bylo ruční nouzové ovládání v normálním stavu pneumatického provozu.

Před ručním nouzovým ovládáním zapojte šnek pákou spojky

Je-li nutné ventil ručně otevřít nebo zavřít, otočte pákou spojky, aby vačka zapojila šnek do segmentového šnekového kola, a poté ovládejte ventil ručním kolem.

Často kladené dotazy

Jak ruční nouzové ovládání pohonu zajišťuje bezpečný provoz ventilu při výpadku napájení?

Series 05 využívá ruční páku spojky k aktivaci vačky, která zapojí šnek do segmentového šnekového kola. Ventil se následně otáčí ručním kolem, což umožňuje jeho otevření nebo zavření bez napájení a zajišťuje bezpečné ovládání.

Pro jaké velikosti a typy ventilů je tato série vhodná?

K dispozici jsou modely pro ventily od 2 palců do 36 palců (50mm-900mm). Jsou kompatibilní s čtvrtotáčkovými ventily a vhodné pro aplikace izolace a řízení zapnuto/vypnuto.

Jaký je rozsah výstupního krouticího momentu a jaké jsou oblasti použití?

Rozsah výstupního krouticího momentu je 2000 až 36000. Produkt je určen pro izolaci a ovládání zapnuto/vypnuto a díky ručnímu nouzovému ovládání umožňuje spolehlivé řízení ventilu také při výpadku napájení.

Na co je třeba dbát při použití s pneumatickým pohonem?

Series 05 lze instalovat do systémů s pneumatickými pohony Bray a zajišťuje schopnost ručního nouzového ovládání během pneumatického otevírání a zavírání pro případ výpadku napájení.

Jaký je princip činnosti produktu a jaké jsou klíčové body výběru?

Princip činnosti je založen na ručním nouzovém ovládání pro bezpečný provoz pružinově vratných pohonů. Při výběru je nutné ověřit rozsah světlosti ventilu, požadovaný výstupní krouticí moment, model čtvrtotáčkového ventilu a potřebu spolupráce se stávajícím pneumatickým pohonem.
