Bray série 35F je velkoprůměrová motýlová klapka s pryžovou výstelkou a plnou přírubou pro NPS 32 až 60 (DN 800 až 1500), s maximálním dovoleným provozním tlakem 75 psi (5 bar) a provozní teplotou od -29 °C do 121 °C. Ventil je vybaven lepeným sedlem EPDM nebo BUNA-N a zajišťuje obousměrné bublinotěsné uzavření. Je určen pro regulaci a izolaci velkoprůměrových potrubí v aplikacích odsíření spalin, těžby, mořské vody a distribuce pitné vody.

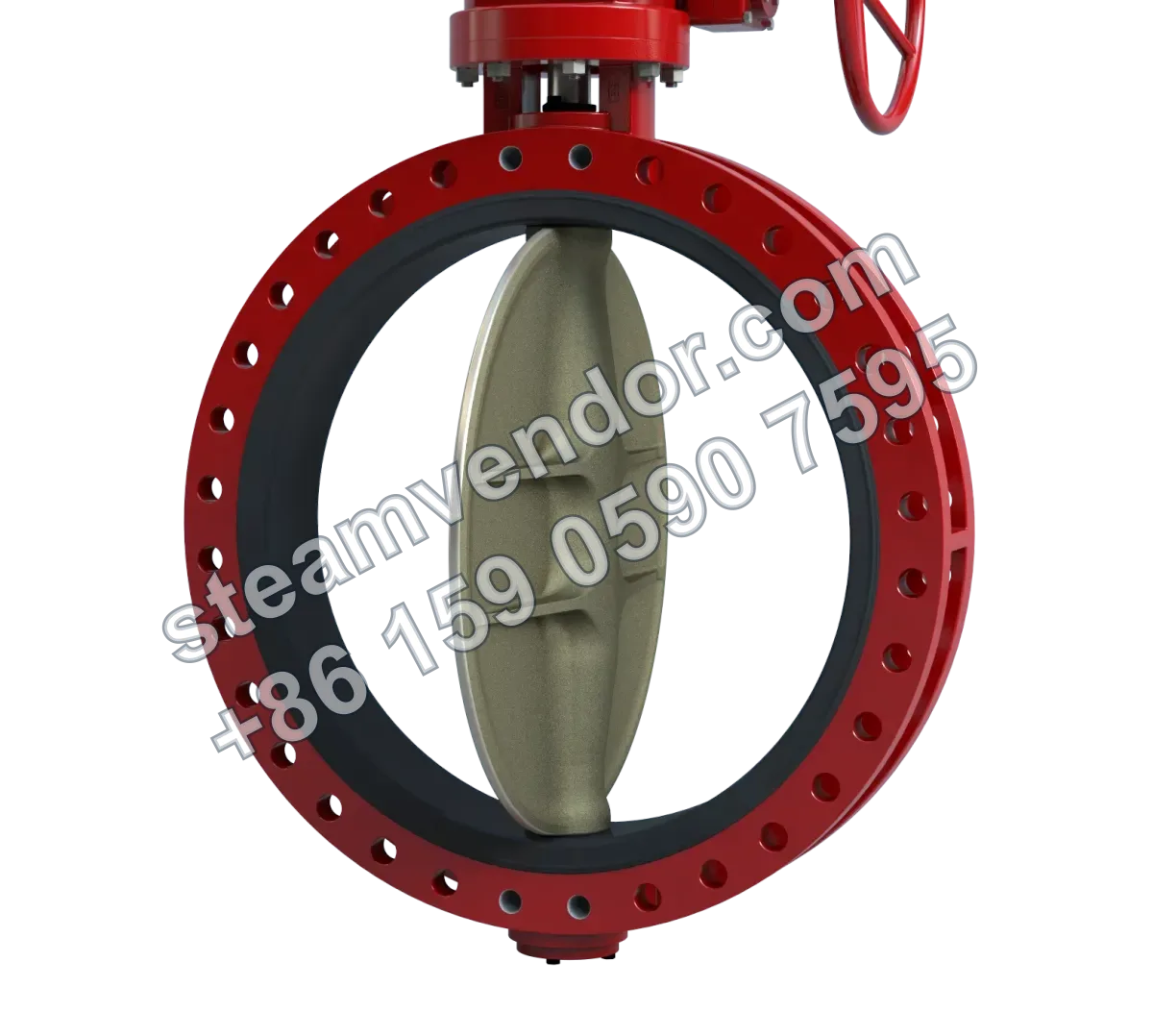

Produktový obrázek motýlové klapky s pryžovou výstelkou série 35F
1 / 1
Produktový obrázek motýlové klapky s pryžovou výstelkou série 35F
Velkoprůměrová motýlová klapka Bray série 35F s pryžovou výstelkou (s plnou přírubou)
Velkoprůměrová motýlová klapka s pryžovou výstelkou pro izolaci potrubí s vysokým obsahem chloridů, s obousměrným těsněním
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Rozsah jmenovitých velikostí
- NPS 32 až 60 / DN 800 až 1500
- Typ tělesa ventilu
- S plnou přírubou
- Maximální dovolený provozní tlak
- 75 psi (5 bar)
- Rozsah provozní teploty
- -20 °F až 250 °F (-29 °F až 121 °C)
- Materiál tělesa
- Litina, tvárná litina, Hastelloy®
- Materiál disku
- Duplexní nerezová ocel, superaustenitická nerezová ocel, Hastelloy®
- Materiál hřídele
- Nerezová ocel
- Materiál sedla
- Lepené EPDM, lepené BUNA-N
- Třída těsnosti
- Obousměrné bublinotěsné uzavření
- Normy vrtání přírub
- ASME B16.1 třída 125, ASME B16.5 třída 150, ASME B16.47, EN 1092 PN10, 16
- Zkušební normy
- MSS SP-61, API 598, EN 12266-1
- Certifikace
- ATEX, NSF 61/372, PED, PE(S)R, SIL
Oblasti použití
Systémy odsíření spalin
Pro regulaci průtoku nebo izolaci velkoprůměrových potrubí v systémech odsíření spalin. Dokumentace k této sérii výslovně uvádí použití FGD a potvrzuje konstrukci pro aplikace s vysokým obsahem chloridů.
Procesní potrubí v těžebním průmyslu
Pro regulaci průtoku nebo obousměrnou izolaci velkoprůměrových procesních potrubí souvisejících s těžbou. Dokumentace k této sérii výslovně uvádí použití v těžebním průmyslu, rozsah velikostí NPS 32 až 60 nebo DN 800 až 1500 a těleso s plnou přírubou s obousměrným bublinotěsným uzavřením.
Systémy dopravy a cirkulace mořské vody
Pro regulaci nebo uzavření velkoprůměrových potrubí pro dopravu či cirkulaci mořské vody. Dokumentace k této sérii výslovně uvádí použití s mořskou vodou a potvrzuje konstrukci pro aplikace s vysokým obsahem chloridů.
Systémy distribuce pitné vody
Pro regulaci průtoku nebo izolaci při úpravě pitné vody a ve velkoprůměrových distribučních vodovodních potrubích. Dokumentace k této sérii uvádí vhodnost pro aplikace s pitnou vodou, certifikaci NSF 61/372 a obousměrné bublinotěsné uzavření.
Body výběru
Volba korozivzdorných materiálů pro provozní podmínky s vysokým obsahem chloridů
Série 35F je určena pro aplikace s vysokým obsahem chloridů. Disk je k dispozici z duplexní nerezové oceli, superaustenitické nerezové oceli nebo Hastelloy® a těleso je k dispozici z Hastelloy®. Umožňuje volbu materiálů pro aplikace FGD, těžbu, mořskou vodu a podobné provozy.
Velkoprůměrové těleso s plnou přírubou
Tato série má rozsah jmenovitých velikostí NPS 32 až 60 nebo DN 800 až 1500 a používá těleso s plnou přírubou. Při výběru je nutné ověřit rozměr potrubí a odpovídající přírubové připojení.
Certifikace pro pitnou vodu a požadavky průmyslové shody
Produkt uvádí certifikace NSF 61/372, ATEX, PED, PE(S)R a SIL. Lze ověřit použitelnost certifikací pro kontakt s pitnou vodou a průmyslové projekty s příslušnými požadavky na shodu.
Obousměrné bublinotěsné uzavření s lepeným elastomerovým sedlem
Produkt používá lepené sedlo EPDM nebo lepené BUNA-N a uvádí obousměrné bublinotěsné uzavření. Materiál sedla lze zvolit podle podmínek média pro splnění požadavků na obousměrné těsnění.
Pokyny k instalaci a údržbě
Dodržování provozních mezí tlaku a teploty
Při uvádění do provozu a během provozu nesmí skutečný provozní tlak překročit 75 psi (5 bar) a provozní teplota musí zůstat v rozsahu od -29 °C do 121 °C.
Často kladené dotazy
Jaký je princip funkce motýlové klapky s pryžovou výstelkou série 35F?
Série 35F zajišťuje těsnění a regulaci otevírání součinností dvoupřírubového tělesa s pryžovou výstelkou a disku. Sedlo je vyrobeno z lepeného EPDM nebo BUNA-N a disk používá nerezovou ocel a vysoce korozivzdorné slitiny, což zajišťuje stabilní regulaci průtoku v prostředí s vysokým obsahem chloridů.
Jaké klíčové parametry je třeba při výběru této série ventilů zohlednit?
Zohledněte rozsah velikostí (NPS 32–60 / DN 800–1500), maximální dovolený provozní tlak 75 psi, teplotní rozsah od -29 °C do 121 °C, materiál tělesa (litina, tvárná litina, Hastelloy®), materiál sedla, třídu těsnosti a normy rozteče přírubových otvorů.
Pro jaké aplikace je série 35F vhodná?
Je vhodná pro systémy související s pitnou vodou a pro prostředí s vysokým obsahem chloridů v průmyslových aplikacích, jako jsou těžba, úprava mořské vody a provozy s korozivními médii. Produkt je rovněž certifikován podle NSF/ANSI 61/372 a dalších norem.
Jaké jsou hlavní zásady instalace a údržby této série?
Používá připojení s plnou přírubou a musí být instalována v souladu s příslušnými přírubovými normami. Běžná údržba se zaměřuje na životnost těsnicích materiálů a stav mazání hřídele, pravidelnou kontrolu netěsností a ověření utahovacího momentu spojovacích šroubů. Konkrétní konfiguraci je nutné potvrdit podle skutečného modelu a provozních podmínek.
Jaké výhody nabízí série 35F z hlediska materiálů a certifikací?
Materiály tělesa zahrnují litinu, tvárnou litinu a Hastelloy®. Materiály sedla a disku nabízejí korozivzdorné varianty a produkt disponuje certifikacemi ATEX, NSF 61/372, PED, PE(S)R a SIL, které zvyšují důvěryhodnost jeho použití v náročných prostředích.
