Bray řady 41R je dvouexcentrický klapkový ventil pro parní systémy v cukrovarnictví. Jmenovité velikosti pokrývají rozsah NPS 16 až 54 (DN 400 až 1400). Ventil má těleso v lugovém provedení a vrtání přírub podle ASME B16.5. Sedlo RTFE zajišťuje obousměrné těsnění s nulovou netěsností. Ventil je určen pro provozní tlak až 7 bar a teploty od -29°C do 260°C a lze jej vybavit ručním, pneumatickým nebo elektrickým pohonem. Je vhodný pro izolaci a automatické otevírání a zavírání potrubí nízkotlaké páry v odparkách cukrovarů.

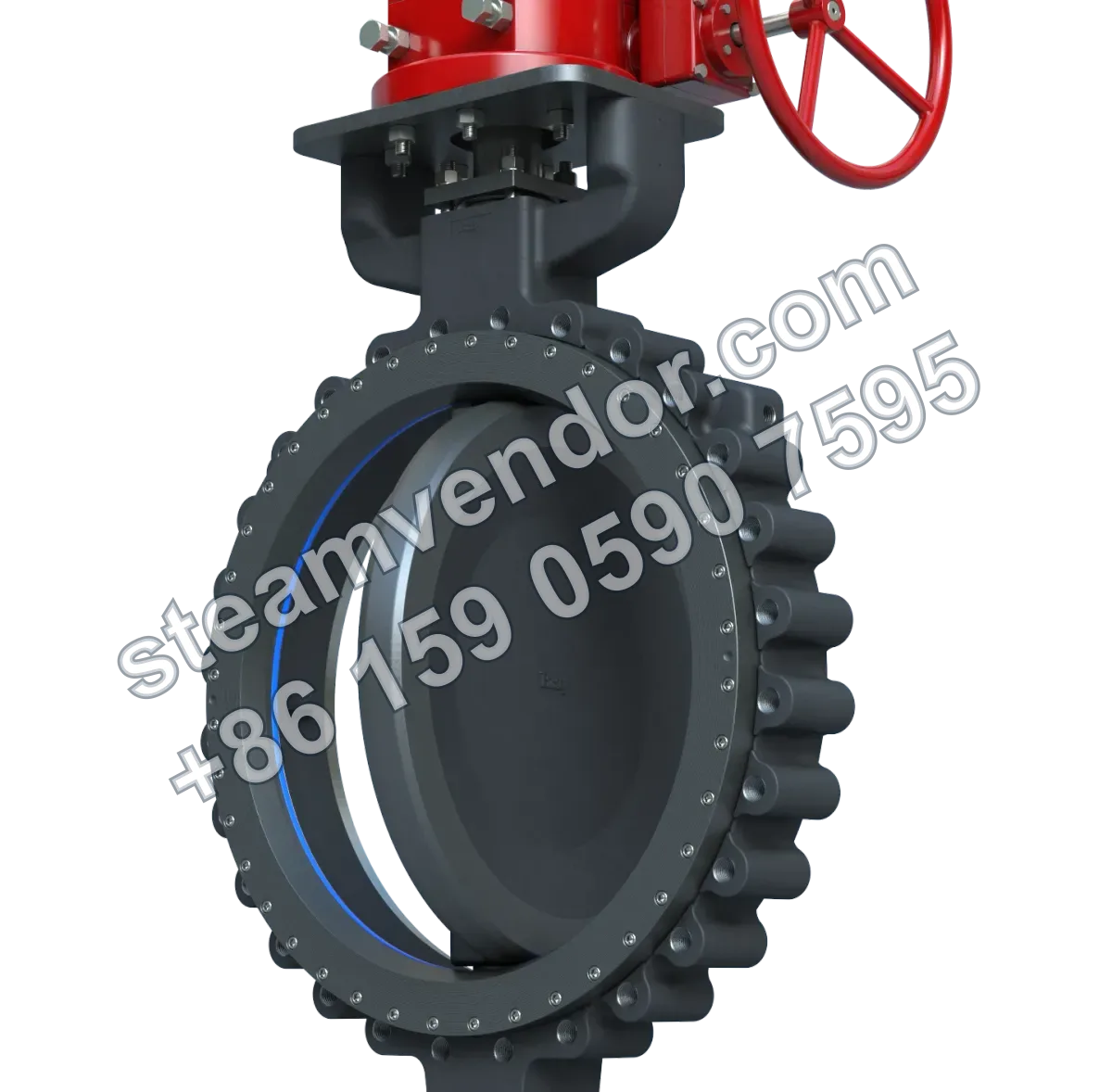

Produktový obrázek vysoce výkonného klapkového ventilu řady 41R
1 / 6

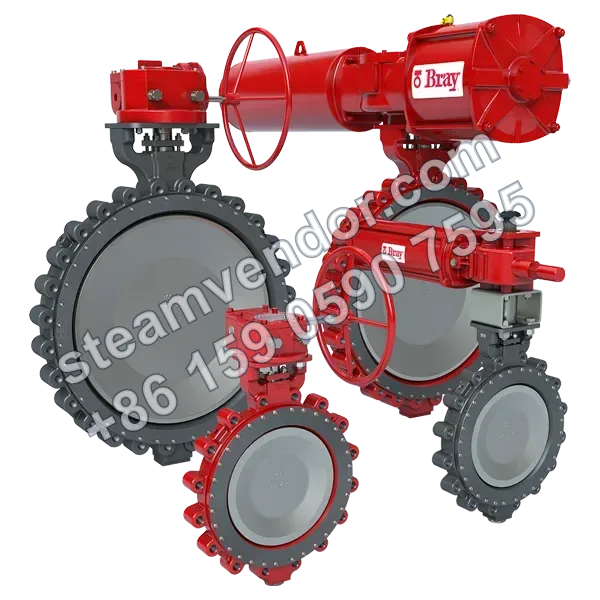

Dvouexcentrický klapkový ventil Bray řady 41R pro cukrovarnickou páru
Dvouexcentrický klapkový ventil pro izolaci nízkotlaké páry v cukrovarnických odparkách s možností automatického ovládání.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Typ ventilu
- Dvouexcentrický vysoce výkonný klapkový ventil
- Rozsah jmenovitých velikostí
- NPS 16 až 54 / DN 400 až 1400
- Maximální přípustný provozní tlak
- 100 psi (7 bar)
- Rozsah provozních teplot
- -20°F až 500°F (-29°C až 260°C)
- Materiál tělesa
- Fosfatizovaná tvárná litina, fosfatizovaná uhlíková ocel
- Materiál disku
- Uhlíková ocel s nerezovým okrajem
- Materiál dříku
- Nerezová ocel
- Materiál sedla
- RTFE
- Třída těsnosti
- Nulová netěsnost
- Směr těsnění
- Obousměrné těsnění s nulovou netěsností
- Typ tělesa
- Lugové provedení
- Standard vrtání příruby
- ASME B16.5

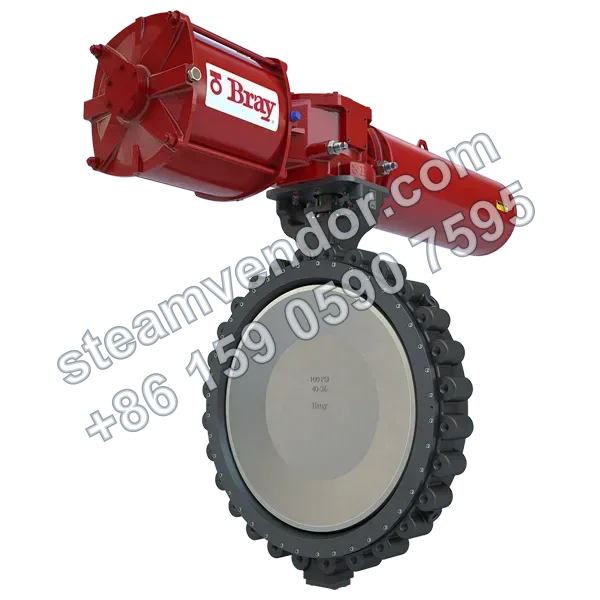

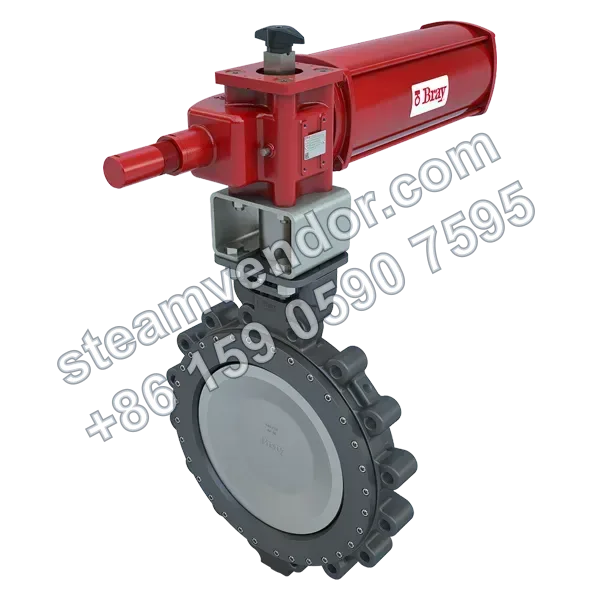

- Způsob ovládání
- Ruční, pneumatický nebo elektrický pohon
- Certifikace
- ATEX, CRN, PED, PE(S)R
Oblasti použití
Izolace a regulace nízkotlaké páry v cukrovarnických odparkách
Určeno pro uzavírání páry nebo automatické otevírání a zavírání potrubí nízkotlaké páry v odparkách cukrovarů. Řada 41R je navržena pro provozní podmínky nízkotlaké páry v odparkách a díky dvouexcentrické konstrukci a sedlu RTFE zajišťuje obousměrné těsnění s nulovou netěsností.
Body výběru
Konfigurace pro nízkotlakou páru v cukrovarnických odparkách
Řada 41R využívá lehčí a ekonomičtější konfiguraci určenou pro aplikace nízkotlaké páry v cukrovarnictví. Maximální přípustný provozní tlak činí 100 psi (7 bar).
Sdílené náhradní díly se standardní řadou McCannalok pro vysoké tlaky
Řadu 41R lze používat společně se standardními vysokotlakými klapkovými ventily Bray/McCannalok a využívá stejné náhradní díly, což pomáhá snižovat potřebu skladování různých kategorií náhradních dílů.
Velké jmenovité velikosti a obousměrné těsnění s nulovou netěsností
Ventil pokrývá rozsah NPS 16 až 54 (DN 400 až 1400), využívá dvouexcentrickou konstrukci a nabízí obousměrné těsnění s nulovou netěsností. Produktové materiály uvádějí nulovou netěsnost po více než 100000 cyklech.

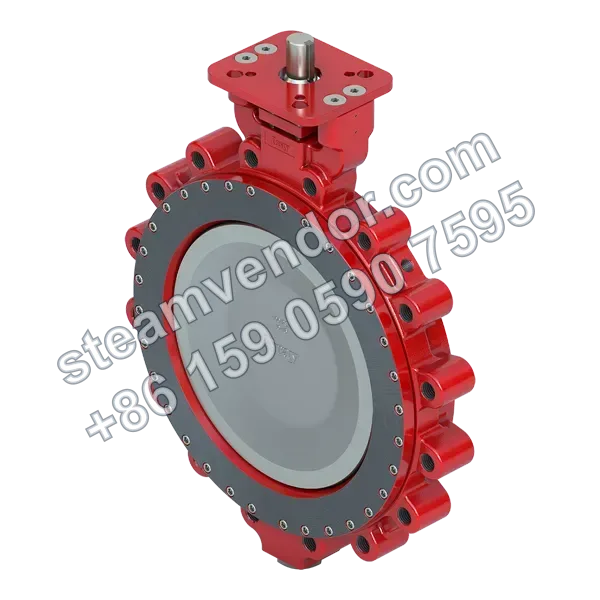

Lugové těleso a přírubové připojení podle ASME B16.5
Tato řada má těleso v lugovém provedení a vrtání přírub podle ASME B16.5, takže ji lze instalovat v souladu s odpovídajícím přírubovým připojením.
Materiálová konfigurace pro parní aplikace
Tato řada může být vybavena tělesem z fosfatizované tvárné litiny nebo fosfatizované uhlíkové oceli, uhlíkovým diskem s nerezovým okrajem, nerezovým dříkem a sedlem RTFE.
Pokyny k instalaci a údržbě
Před instalací ověřte provozní tlak a teplotu
Ventil je určen pro parní aplikace v cukrovarnictví. Před instalací ověřte, že skutečný provozní tlak nepřekračuje 100 psi (7 bar) a provozní teplota se pohybuje v rozsahu od -29°C do 260°C.
Často kladené dotazy
Jaký je princip činnosti klapkového ventilu řady 41R?

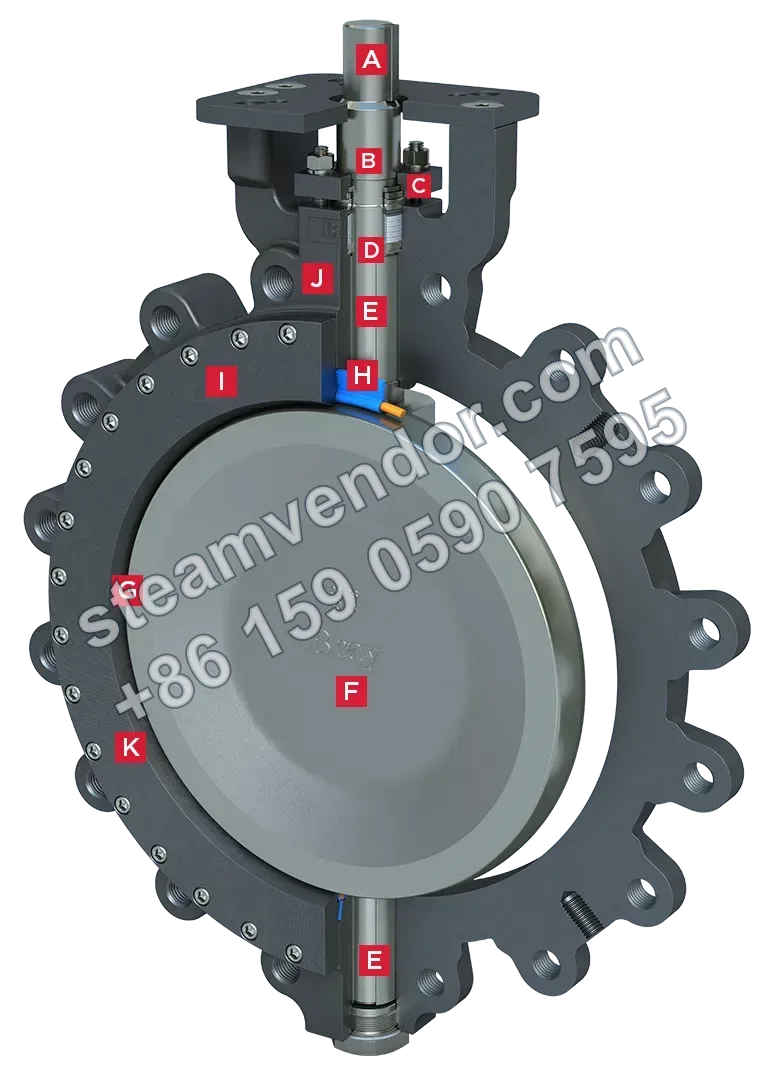

Řada 41R využívá dvouexcentrickou konstrukci, která snižuje odpor při vychýlení disku z dráhy proudění. Systém ucpávky dříku zajišťuje trvalé těsnění a ve spojení s volitelným pohonem umožňuje automatizaci. Výsledkem je těsnění s nulovou netěsností a stabilní provoz při nízkotlakých parních podmínkách. Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a podmínek použití.
Jaké jsou technické výhody této řady při použití s nízkotlakou párou?
Ventily této řady se vyznačují nízkou hmotností, dlouhou životností a snadnou údržbou. Nabízejí dlouhou životnost těsnění, přičemž zkoušky prokázaly nulovou netěsnost po více než 100000 cyklech. Zároveň sdílejí náhradní díly s vysokotlakými ventily Bray/McCannalok, což snižuje složitost skladových zásob a náklady na údržbu. Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a podmínek použití.
Kterým parametrům je třeba při výběru věnovat přednostní pozornost pro zajištění kompatibility?
Je třeba sledovat rozsah velikostí (NPS 16 až 54 / DN 400 až 1400), maximální přípustný provozní tlak, materiál tělesa, materiál sedla, teplotní rozsah a vrtání příruby (ASME B16.5). Konečný výběr konkrétního modelu musí vycházet ze skutečných provozních podmínek.
Jaké jsou hlavní zásady instalace a údržby řady 41R?
Automatizaci lze zajistit pomocí ručního, pneumatického nebo elektrického pohonu. Ucpávku dříku lze seřídit přímo na místě bez demontáže pohonu, což usnadňuje údržbu. Konstrukce tělesa a těsnicí systém podporují stabilní provoz v parních podmínkách. Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a podmínek použití.
Jaký je vztah této řady ke stávajícím vysokotlakým klapkovým ventilům Bray/McCannalok?
Řada 41R vychází z osvědčené konstrukce klapkových ventilů Bray/McCannalok a lze ji používat společně se stávajícími vysokotlakými řadami. Využívá stejné náhradní díly, což může snížit potřebu speciálních skladových zásob. Konkrétní kompatibilitu je nutné ověřit podle skutečného modelu.
