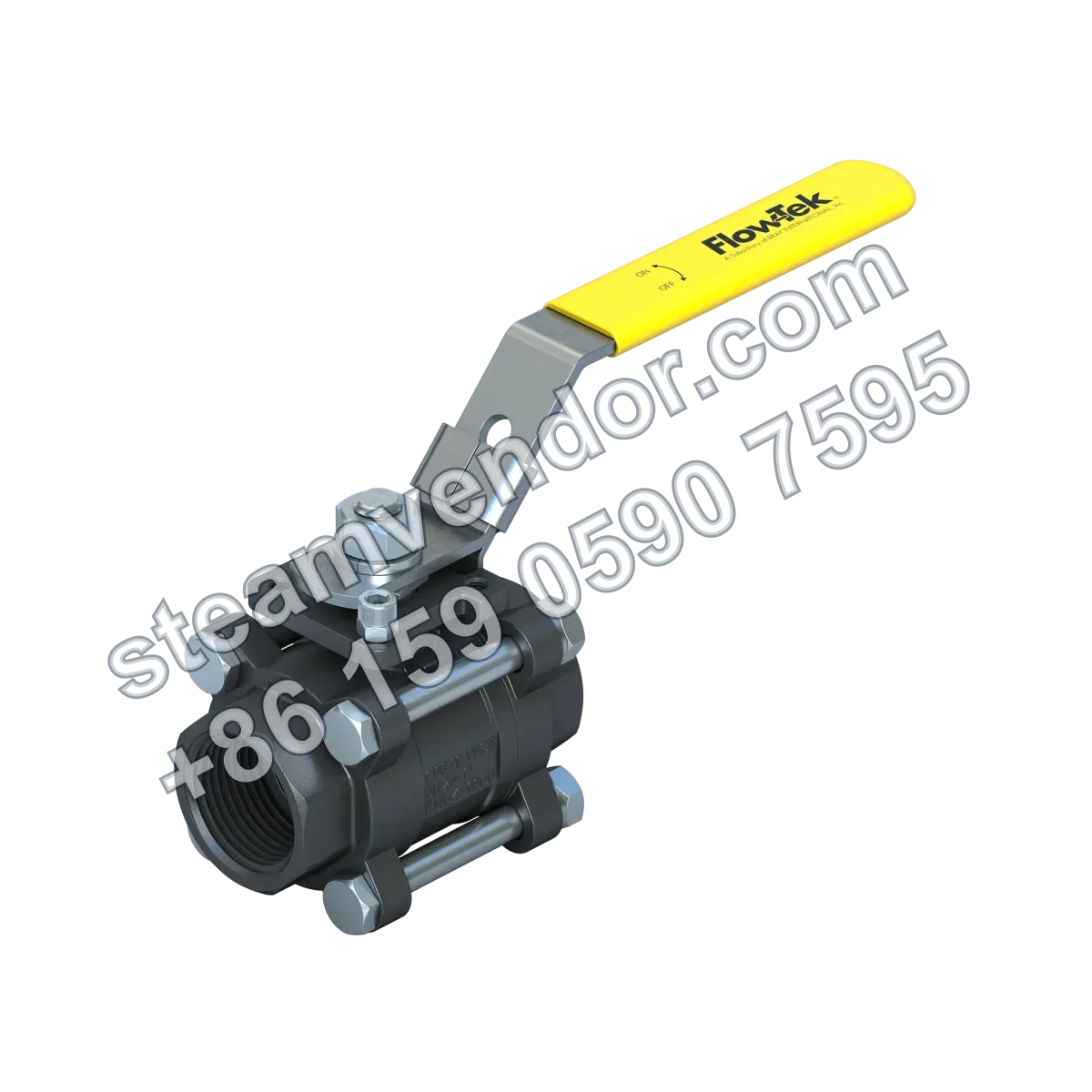

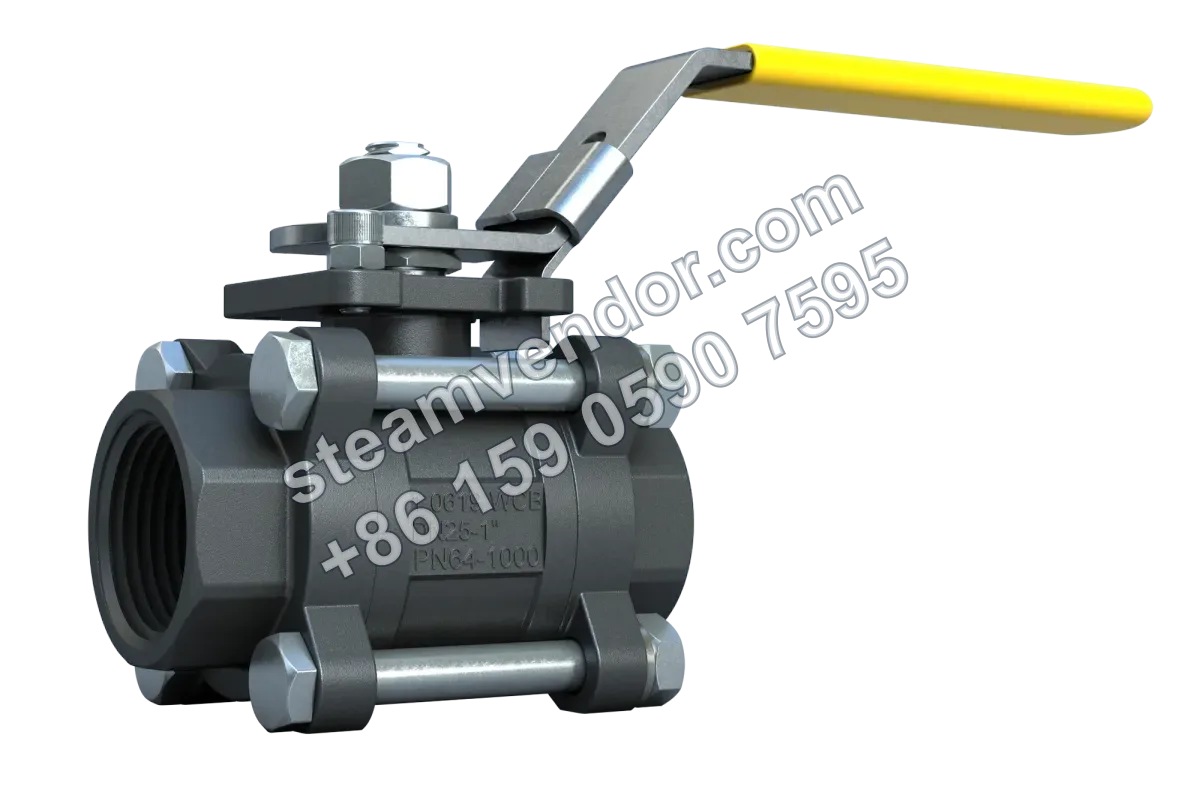

Třídílný plnoprůtočný kulový ventil Bray řady 5000/6000

Třídílný plnoprůtočný kulový ventil pro izolaci potrubí v procesních provozech a OEM zařízeních s podporou připojení NPT

Poptat cenu Dokumenty

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

Bray řady 5000/6000 jsou třídílné plnoprůtočné kulové ventily s tělesem z nerezové nebo uhlíkové oceli, dříkem a koulí z materiálu 316, sedly RPTFE a volitelným závitovým připojením NPT nebo nástrčným svařováním. Jsou určeny pro ruční uzavírání a izolaci průmyslových potrubí v rozsahu -46 °C až 232 °C. Konstrukce středního tělesa umožňuje údržbu za provozu při zachování připojení potrubí na obou koncích a je vhodná také pro vnitřní potrubí OEM zařízení.

Specifikace

Rozsah velikostí: ¼ - 4" (8mm - 100mm)
Materiál tělesa: Řada 5000: nerezová ocel; řada 6000: uhlíková ocel
Rozsah provozní teploty: -50 °F až 450 °F (-46 °C až 232 °C)
Maximální přípustný provozní tlak: ½ - 2": 1000 psi CWP (8 - 50mm: 69 bar); 2½ - 4": 800 psi CWP (65 - 100mm: 55 bar)
Materiál sedla: RPTFE
Materiál dříku: 316
Materiál koule: 316
Typ tělesa: Třídílné
Typ průtoku: Plnoprůtočný
Koncové připojení: Závitové ASME B1.20.1 NPT; nástrčné svařování ASME B16.11
Konstrukční norma: ASME B16.34
Zkušební norma: API 598
Třída těsnosti: MSS-SP 72

Oblasti použití

Izolace potrubí v procesním průmyslu vyžadující údržbu za provozu

Pro ruční izolaci potrubí v procesním průmyslu. Třídílná konstrukce středního výkyvného tělesa podporuje údržbu za provozu při zachování připojení potrubí na obou koncích.

Izolace kapalin ve vnitřním potrubí OEM zařízení

Pro ruční uzavírání a izolaci vnitřního potrubí OEM zařízení. Tato řada zahrnuje plnoprůtočné třídílné kulové ventily dostupné se závitovými konci NPT nebo konci pro nástrčné svařování.

Izolace průmyslového potrubí v rámci přípustného tlakového rozsahu

Pro spínací izolaci průmyslového potrubí v souladu s přípustným rozsahem tlaku a teploty ventilu. Maximální přípustný provozní tlak pro velikosti 1/2 až 2 palce je 1000 psi CWP a pro velikosti 2-1/2 až 4 palce je 800 psi CWP.

Body výběru

Údržba za provozu s výkyvným středním tělesem

Třídílná konstrukce s výkyvným středním tělesem umožňuje interní údržbu přímo na potrubí bez nutnosti demontáže připojení na obou koncích ventilu.

Dřík odolný proti vyfouknutí a nastavitelné trvale předepnuté ucpávkové těsnění

Ventil je vybaven robustním dříkem odolným proti vyfouknutí a nastavitelným trvale předepnutým ucpávkovým těsněním, které lze zohlednit při výběru s ohledem na utěsnění dříku a provozní bezpečnost.

Maximální přípustný provozní tlak odstupňovaný podle světlosti

Maximální přípustný provozní tlak pro velikosti 1/2 až 2 palce je 1000 psi CWP (69 bar) a pro velikosti 2 1/2 až 4 palce je 800 psi CWP (55 bar). Při výběru je nutné přiřadit odpovídající tlakovou třídu ke skutečné světlosti.

Pokyny k instalaci a údržbě

Zabraňte tepelnému poškození těsnění při nástrčném svařování

Ventil používá koncové připojení pro nástrčné svařování ASME B16.11. Při instalaci nástrčným svařováním je nutné zabránit přímému přenosu tepla ze svařování do oblasti sedla a těsnění, aby se předešlo tepelnému poškození těsnicích součástí, jako je sedlo RPTFE, a zhoršení těsnicího výkonu.

Často kladené dotazy

Jak funguje třídílný kulový ventil?

Tato řada využívá třídílnou konstrukci středního tělesa pro plnoprůtočné provedení. Otočením koule do otevřené polohy se zajišťuje průtok nebo uzavření média. V kombinaci s bublinotěsným uzávěrem a korozivzdornými materiály zajišťuje nulové úniky a plynulé otevírání a zavírání.

Jak při výběru zohlednit materiál tělesa a teplotní rozsah?

Řada 5000 má těleso z nerezové oceli a řada 6000 těleso z uhlíkové oceli. Teplotní rozsah je -46 °C až 232 °C (-50 °F až 450 °F); konkrétní výběr musí zohlednit korozivitu média, tlak a provozní teplotu.

Jaké způsoby koncového připojení jsou pro tuto řadu dostupné?

Koncové připojení podporuje závitové provedení (ASME B1.20.1 NPT) a nástrčné svařování (ASME B16.11), aby vyhovělo různým požadavkům potrubních systémů na místě.

Jaké konstrukční prvky zajišťují těsnost a životnost tohoto ventilu?

Používá nastavitelné trvale předepnuté ucpávkové těsnění a robustní dřík odolný proti vyfouknutí. Materiálem sedla je RPTFE a koule je vyrobena z nerezové oceli 316. Cílem konstrukce je nízký krouticí moment a dlouhá životnost.

Jak určit hranice výběru a rozsah použití této řady ventilů?

Je vhodná pro širokou škálu průmyslových aplikací, včetně procesních provozů a OEM zařízení, s velikostmi od ¼" do 4". Výběr musí odpovídat médiu, tlakové třídě a teplotním podmínkám; konkrétní konfiguraci je nutné ověřit podle skutečného modelu a provozních podmínek.
