Indukční snímače přiblížení Bray řady 54-GS jsou určeny k monitorování polohy otevřeno/zavřeno pohonů čtvrtotáčkových ventilů a splňují montážní normu NAMUR/VDI VDE 3845. K dispozici jsou s výstupem PNP nebo dvouvodičovým DC výstupem, se dvěma signály NO, snímací vzdáleností 0 ... 2.43 mm a krytím IP66/IP67. Jsou vhodné pro zpětnou vazbu stavu otevřeno/zavřeno ve ventilových aplikacích s vysokotlakým nebo korozivním oplachem, znečištěním a rychlým cyklováním.

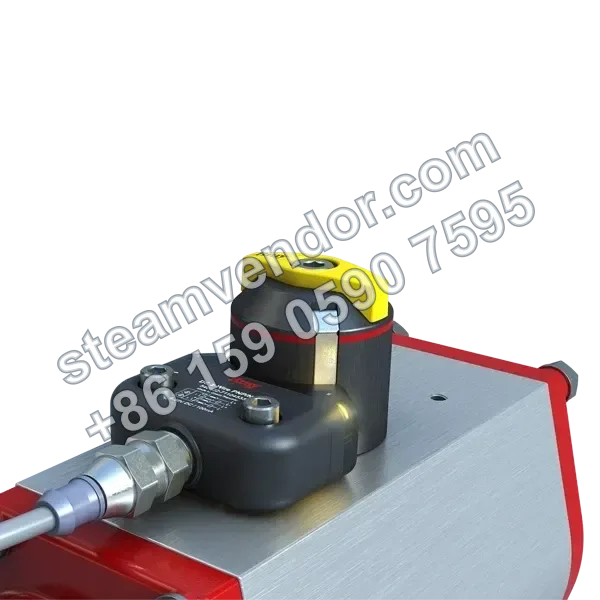

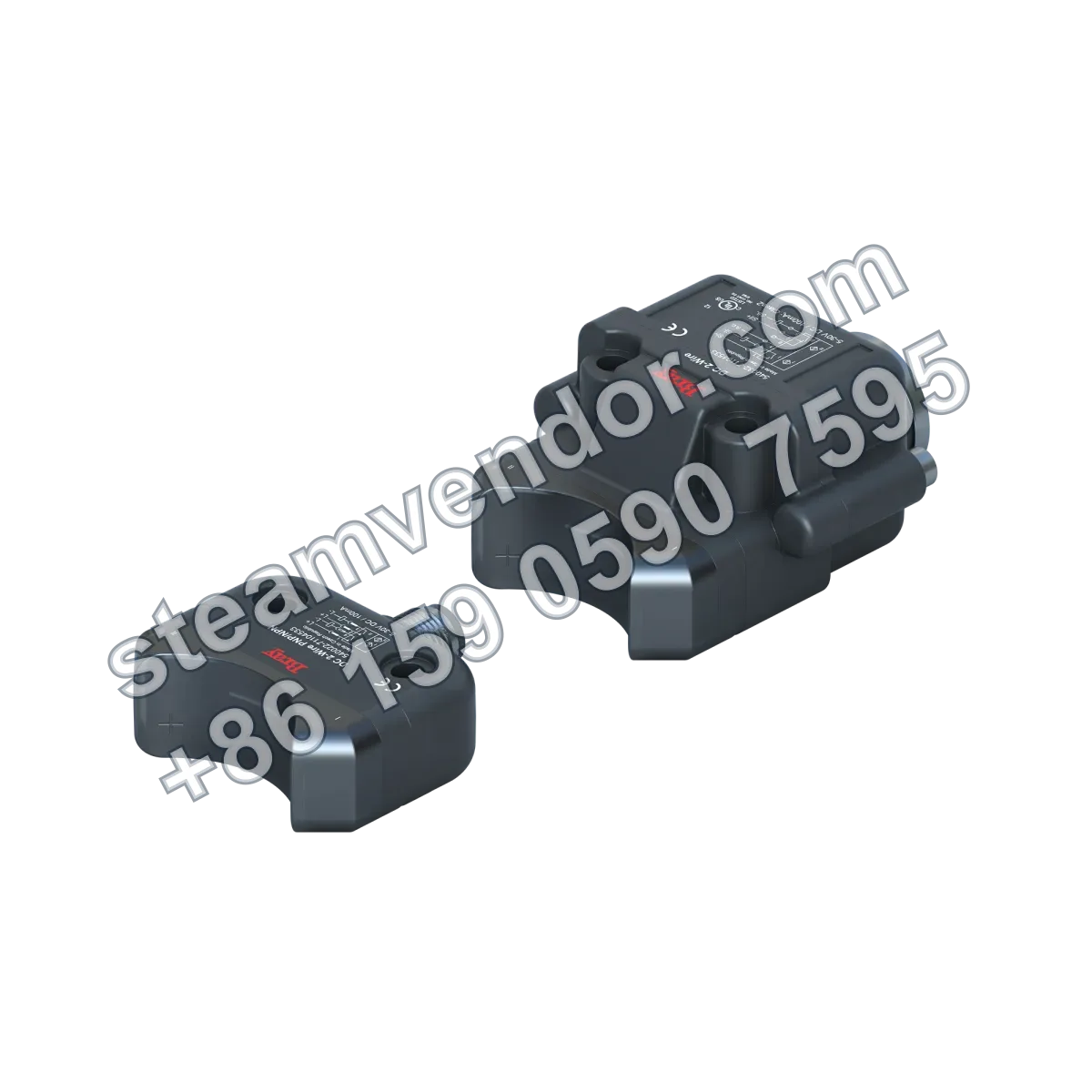

Produktový obrázek snímače přiblížení řady 54-GS
1 / 3
Indukční snímače přiblížení Bray řady 54-GS
Indukční snímače přiblížení pro monitorování polohy čtvrtotáčkových ventilů s podporou výstupu PNP
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Spínací funkce
- PNP: 2 x normálně otevřené (NO); dvouvodičový DC výstup: 2 x normálně otevřené (NO)
- Typ výstupu
- PNP, dvouvodičový DC výstup
- Jmenovitá pracovní vzdálenost
- 0 ... 2.43 mm
- Provozní napětí
- PNP: 10 ... 30 V DC; dvouvodičový DC výstup: 5 ... 30 V DC
- Spínací frekvence
- PNP: 0 ... 1000 Hz; dvouvodičový DC výstup: 0 ... 500 Hz
- Rozsah provozní teploty
- -25 ... 70 °C
- Stupeň krytí
- IP66/IP67
- Elektrické připojení
- Konektor, kabelová vývodka
- Montážní norma
- NAMUR/VDI VDE 3845
- Certifikace
- cULus Listed, běžné použití
Oblasti použití
Monitorování spínacích poloh pohonů čtvrtotáčkových ventilů
Montáž na pohony čtvrtotáčkových ventilů vyhovující normě NAMUR/VDI VDE 3845. Dva nezávislé indukční snímače samostatně indikují otevřenou a zavřenou polohu ventilu a poskytují systému řízení procesu zpětnou vazbu spínacího stavu.
Zpětná vazba polohy ventilů v oblastech s vysokotlakým nebo korozivním oplachem
Montáž na pohony čtvrtotáčkových ventilů vyžadující vysokotlaký nebo korozivní oplach, kde poskytují zpětnou vazbu polohy otevřeno/zavřeno. Těsně utěsněná konstrukce a krytí IP66/IP67 pomáhají zabránit vniknutí kapalin nebo pevných částic, zatímco bezkontaktní snímání omezuje mechanické opotřebení.
Monitorování rychle cyklujících ventilů ve znečištěném prostředí
Montáž na pohony čtvrtotáčkových ventilů v prostředích s prachem, částicemi nebo nečistotami, kde ventil vyžaduje opakované otevírání a zavírání. Dva nezávislé snímače samostatně indikují otevřenou a zavřenou polohu. Produkt je vhodný pro znečištěná provozní prostředí a aplikace s rychlým cyklováním a využívá bezkontaktní snímání ke snížení mechanického opotřebení.
Body výběru
Přímá montáž podle NAMUR/VDI VDE 3845
Splňuje montážní normu NAMUR/VDI VDE 3845 a lze jej přímo instalovat na pohony čtvrtotáčkových ventilů. Je vhodný pro aplikace vyžadující kompaktní řešení instalace zpětné vazby polohy ventilu.
Dvojitá nezávislá zpětná vazba spínacích poloh
Produkt je vybaven dvěma nezávislými snímači pro samostatnou indikaci otevřené a zavřené polohy ventilu. Verze PNP i dvouvodičové DC výstupní verze poskytují 2 normálně otevřené výstupy.
Utěsněné bezkontaktní snímání pro oplach a znečištěné provozní podmínky
Využívá bezkontaktní indukční snímání s krytím IP66/IP67. Produktová dokumentace výslovně uvádí vhodnost pro vysokotlaký oplach, korozivní oplach a znečištěná provozní prostředí. Pomáhá také eliminovat problémy s mechanickým opotřebením při kontaktu, svařováním kontaktů, elektrickým obloukem a jiskrami.
Volitelné verze s výstupem PNP a dvouvodičovým DC výstupem
K dispozici jsou výstupy PNP a dvouvodičové DC výstupy, oba se 2 normálně otevřenými výstupy. Verze PNP má provozní napětí 10 až 30 V DC a verze s dvouvodičovým DC výstupem má provozní napětí 5 až 30 V DC. Volbu lze provést podle výstupního rozhraní a napěťových podmínek řídicího systému.
Vhodné pro detekci polohy rychle cyklujících ventilů
Produktová dokumentace výslovně uvádí vhodnost pro aplikace s rychlým cyklováním. Verze PNP nabízí spínací frekvenci až 1000 Hz a verze s dvouvodičovým DC výstupem až 500 Hz.
Pokyny k instalaci a údržbě
Instalace podle NAMUR/VDI VDE 3845
54-GS musí být přímo instalován na pohon čtvrtotáčkového ventilu vyhovující normě NAMUR/VDI VDE 3845, aby byla zajištěna indikace otevřené a zavřené polohy ventilu.
Zajistěte, aby snímaný cíl byl v rámci jmenovité pracovní vzdálenosti
Při montáži a polohování zajistěte, aby vzdálenost mezi snímaným cílem pohonu a snímací plochou snímače byla v rozsahu jmenovité pracovní vzdálenosti 0 až 2.43 mm, aby bylo zajištěno správné snímání polohy ventilu.
Přizpůsobte DC provozní napětí typu výstupu
Při elektrickém připojení ověřte typ výstupu a použijte odpovídající provozní napětí: 10 až 30 V DC pro typ PNP a 5 až 30 V DC pro typ s dvouvodičovým DC výstupem.
Dodržujte teplotní rozsah a podmínky krytí IP
Prostředí instalace musí být v rozsahu provozní teploty -25 až 70 °C. Zachovejte integritu ochrany v místě připojení konektoru nebo kabelové vývodky, aby produkt vyhovoval krytí IP66/IP67.
Často kladené dotazy
Jaký je princip činnosti snímačů přiblížení řady 54-GS?
Řada 54-GS poskytuje indikaci polohy čtvrtotáčkových ventilů. Používá kompaktní indukční snímače a dva nezávislé snímače samostatně poskytují signály otevřeno a zavřeno, což umožňuje bezkontaktní monitorování a řízení polohy ventilu.
Jaká je kompatibilita řady 54-GS s pohony?
Kompaktní konstrukce umožňuje přímou montáž na pohony vyhovující normě VDI/VDE 3845, což umožňuje použití menších pohonů a snižuje náklady systému.
Jaké možnosti výstupu snímač nabízí pro integraci s různými řídicími systémy?
K dispozici jsou různé možnosti elektrického výstupu včetně PNP a dvouvodičového DC výstupu pro snadnou integraci do běžných prostředí řízení procesů.
Jaká je vhodnost pro prostředí s vysokotlakým nebo korozivním oplachem?
Snímač má těsně utěsněnou konstrukci, vysoký stupeň krytí, odolnost proti nárazu a korozivzdorné provedení. Je vhodný pro znečištěná provozní prostředí a aplikace s rychlým cyklováním a zajišťuje dlouhodobě spolehlivý provoz.
Jaké jsou klíčové body instalace a údržby?
Instalace je jednoduchá. LED indikátory zobrazují stav napájení, spínání a cívky. Snímač má bezkontaktní konstrukci, která snižuje mechanické opotřebení a teoreticky nevyžaduje údržbu. Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a provozních podmínek.
