Monitorování polohy ventilu s indukčními snímači přiblížení Bray řady 54

Indukční snímače přiblížení pro monitorování polohy ventilů s otočným pohybem o 90°, s podporou komunikace AS-i

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

Indukční snímače přiblížení Bray řady 54 jsou určeny k monitorování otevřené a zavřené polohy pohonů ventilů s otočným pohybem o 90° a splňují montážní normu NAMUR/VDI VDE 3845. Produkty jsou k dispozici s výstupy PNP, AC/DC a AS-i, krytím IP67 a jsou vhodné pro průmyslové ventilové aplikace s vysokotlakým nebo korozivním oplachem, znečištěným zpracováním, rychlými cykly a rázovými vibracemi.

Specifikace

Princip snímání: Indukční
Spínací funkce: PNP, AC/DC: 2 x normálně otevřený kontakt (NO); AS-I: 2 x programovatelný
Typ výstupu: PNP, AC/DC, AS-I
Komunikační protokol: AS-i
Jmenovitá pracovní vzdálenost: 0 ... 2.43 mm
Stupeň krytí: IP67
Montážní norma: NAMUR/ VDI VDE 3845
Spínací frekvence: PNP: 0 - 500 Hz; AC/DC: 25 Hz; AS-i: 0 - 100 Hz
Rozsah provozní teploty: -25 - 70°C (-13 - 158°F)
Certifikace: cULus listed, pro všeobecné použití

Oblasti použití

Monitorování otevřené a zavřené polohy ventilů s otočným pohybem o 90°

Instaluje se na pohony ventilů s otočným pohybem o 90° vyhovující normě NAMUR/VDI VDE 3845 a poskytuje bezkontaktní indukční snímání a zpětnou vazbu stavu pro otevřenou a zavřenou polohu ventilu. Lze jej připojit do prostředí řízení procesů.

Monitorování polohy ventilu v oblastech s vysokotlakým nebo korozivním oplachem

Určeno pro monitorování otevřené a zavřené polohy pohonů ventilů s otočným pohybem o 90° v průmyslových oblastech s vysokotlakým nebo korozivním oplachem. Snímač má utěsněnou konstrukci a krytí IP67, které brání vniknutí kapalin nebo pevných částic.

Monitorování polohy ventilu ve znečištěném zpracování a při rychlých cyklech

Určeno pro monitorování otevřené a zavřené polohy ventilů s otočným pohybem o 90° ve znečištěném prostředí zpracování a při rychlých cyklech. Bezkontaktní indukční snímání snižuje mechanické opotřebení a utěsněná ochranná konstrukce je vhodná při riziku vniknutí kapalin nebo pevných částic.

Monitorování průmyslových ventilů s rázy a vibracemi

Určeno pro monitorování otevřené a zavřené polohy ventilů s otočným pohybem o 90° v průmyslovém prostředí s rázy a vibracemi. Robustní konstrukce produktu je výslovně vhodná pro aplikace odolné proti rázům a vibracím.

Body výběru

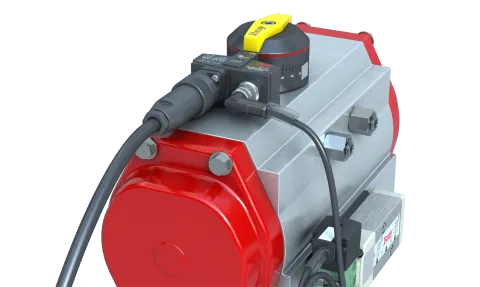

Přímá montáž na pohony podle normy VDI/VDE 3845

Řadu 54 lze přímo instalovat na pohony vyhovující normě NAMUR/VDI VDE 3845, což je vhodné pro kompaktní řešení montáže monitorování polohy ventilu.

Bezkontaktní indukční snímání a vhodnost pro rychlé cykly

Tato řada využívá bezkontaktní indukční snímání a je vhodná pro aplikace s rychlými cykly. Verze PNP má spínací frekvenci 0-500 Hz a pomáhá předcházet opotřebení způsobenému mechanickým kontaktem, svařování kontaktů, elektrickému oblouku a jiskrám.

Utěsněná konstrukce IP67 pro oplach a náročná prostředí

Produkt má krytí IP67 a těsně utěsněnou konstrukci, která brání vniknutí kapalin nebo pevných částic, a je vhodný pro vysokotlaký oplach, korozivní oplach a znečištěné prostředí zpracování.

Možnosti výstupu PNP, AC/DC a AS-i

Řada 54 nabízí typy výstupů PNP, AC/DC a AS-i. Verze AS-i podporuje komunikační protokol AS-i a má 2 programovatelné spínací funkce pro digitální síťová řešení rozhraní pohonů ventilů.

LED indikace stavu

Produkt je vybaven LED indikací pro zobrazení napájení snímače, spínání a stavu elektromagnetické cívky, což usnadňuje kontrolu příslušných provozních stavů na místě.

Pokyny k instalaci a údržbě

Soulad s montážní normou pohonu

Snímač musí být přímo instalován na pohon ventilu s otočným pohybem o 90° vyhovující normě VDI/VDE 3845.

Omezení rozsahu provozní teploty

Snímač musí být instalován v aplikacích s okolní teplotou od -25 do 70°C.

Často kladené dotazy

Jaký je princip fungování snímačů přiblížení řady 54?

Řada 54 používá dva nezávislé snímače k samostatné indikaci otevřené a zavřené polohy ventilu a zajišťuje polohování ventilů s otočným pohybem o 90° pomocí bezkontaktního snímání.

Jaká výstupní rozhraní nabízí řada 54 a jak ji integrovat do stávajícího řídicího systému?

Řada 54 nabízí různé možnosti výstupu, včetně dvou normálně otevřených typů PNP a AC/DC a programovatelného typu AS-I. Lze ji připojit k většině standardních prostředí řízení procesů a její konstrukce je kompatibilní s pohony podle normy VDI VDE 3845.

Jaké vlastnosti odolnosti má řada 54 v náročných prostředích?

Snímač má konstrukci s těsným utěsněním, odolností proti rázům, vibracím, UV záření a korozi. Je vhodný pro vysokotlaký oplach, korozivní oplach a znečištěné prostředí zpracování a nevyžaduje údržbu.

Jaké výhody nabízí řada 54 při instalaci?

Kompaktní konstrukce umožňuje přímou montáž na pohony vyhovující VDI/VDE 3845. Instalace je rychlá a jednoduchá a LED indikátory zobrazují stav napájení, spínání a elektromagnetické cívky.

Jak provést výběr a potvrzení konfigurace řady 54?

Konkrétní konfiguraci je nutné ověřit podle skutečného modelu, požadavků na výstup a aplikačních podmínek. V případě potřeby uveďte model pohonu ventilu, požadovaný typ výstupu a informace o provozním prostředí pro další ověření.
