Pryskyřičná skříňka Bray řady 5A pro monitorování polohy ventilu poskytuje elektrickou zpětnou vazbu polohy otevřeno/zavřeno pro ventily s pohonem. Je kompatibilní s montážním standardem VDI/VDE 3845 (NAMUR) a je vybavena 2 volitelnými mechanickými nebo bezkontaktními spínači. Pouzdro z PBT vyztuženého skelnými vlákny nabízí krytí IP66/67/68 a NEMA 4/4X a je vhodné pro monitorování polohy ventilů ve venkovním, vlhkém, omývaném prostředí i v nebezpečných prostorech při použití odpovídající certifikované konfigurace.
Produktový obrázek pryskyřičné spínací skříňky řady 5A
1 / 5
Bray řady 5A: pryskyřičná skříňka pro monitorování polohy ventilu
Pryskyřičná skříňka pro monitorování polohy ventilu, kompatibilní s pohony NAMUR a dostupná s různými typy spínačů.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Certifikace a bezpečnostní úroveň
- CE; schopnost SIL 3; volitelné ATEX, IECEx
- Stupeň krytí
- IP66/67/68, NEMA 4/4X
- Rozsah provozní teploty
- -25°C až 65°C (-13°F až 149°F)
- Montážní standard
- Kompatibilní s VDI/VDE 3845 (NAMUR)
- Počet spínačů
- 2
- Typy spínačů
- Mechanické: SPDT, SPDT (nízký výkon); bezkontaktní: PNP, NPN, 140V 2-Wire, 250V 2-Wire, jazýčkový kontakt, jiskrově bezpečný NAMUR
- Kabelové vstupy
- 2×½" NPT nebo 2×M20
- Materiál krytu
- PBT vyztužený skelnými vlákny
- Materiál kopule indikátoru
- Polykarbonát
- Indikátor polohy
- Dobře viditelný indikátor; volitelné barvy majáku červená/žlutá (standard), červená/zelená, černá/žlutá, obrácená červená/zelená
Oblasti použití
Zpětná vazba polohy ventilu pro pohony se standardem NAMUR

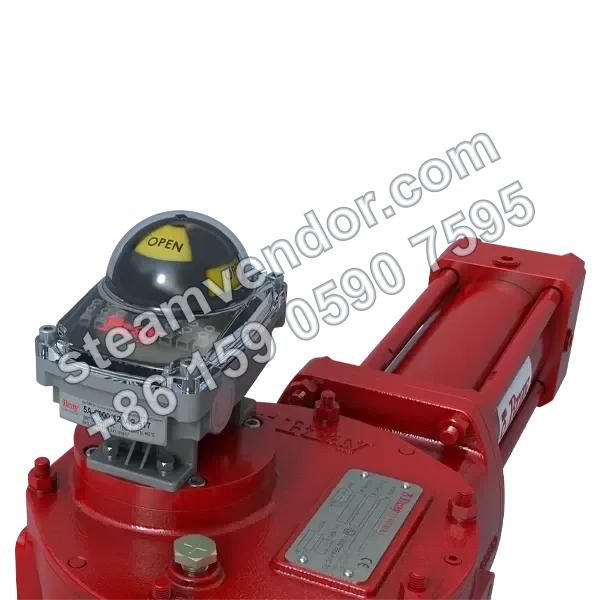

Instaluje se na pohony kompatibilní se standardem VDI/VDE 3845 (NAMUR), kde dva spínače poskytují elektrickou stavovou zpětnou vazbu poloh otevřeno a zavřeno ventilu a dobře viditelný indikátor zajišťuje místní zobrazení stavu.
Monitorování polohy ventilů ve venkovním, vlhkém nebo omývaném prostředí
Používá se k monitorování stavu polohy ventilů v náročných podmínkách. Produkt nabízí krytí IP66/67/68 a NEMA 4/4X, kryt z PBT vyztuženého skelnými vlákny a kopuli indikátoru z polykarbonátu, což jej činí vhodným pro provozy vystavené vlhkosti, omývání, prachu nebo korozi.
Monitorování polohy ventilů v nebezpečných prostorech s odpovídající certifikovanou konfigurací
Při volbě certifikace ATEX nebo IECEx, případně při konfiguraci s jiskrově bezpečnými spínači NAMUR, lze produkt použít pro stavovou zpětnou vazbu polohy ventilů s pohonem v prostředích s odpovídajícími požadavky pro nebezpečné prostory.
Body výběru
Korozní odolnost a odolnost proti nárazu krytu z PBT vyztuženého skelnými vlákny
Základní materiál spínací skříňky je PBT vyztužený skelnými vlákny. Produktové materiály jej uvádějí jako vhodný pro náročná prostředí s odolností proti korozi a nárazu.
Stupeň krytí IP66/67/68 a NEMA 4/4X
Produkt nabízí stupně krytí IP66/67/68 a NEMA 4/4X a je vhodný pro průmyslové provozy s požadavky na ochranu krytu.
Bezpečnostní certifikace a volitelné konfigurace pro nebezpečné prostory
Produkt má CE a schopnost SIL 3, s volitelnými certifikacemi ATEX a IECEx, které lze zvolit podle požadavků projektu na bezpečnost a shodu pro nebezpečné prostory.
Konfigurace se dvěma spínači a volba různých typů spínačů
Produkt je vybaven 2 spínači. K dispozici jsou mechanické SPDT, nízkovýkonové SPDT a bezkontaktní spínače PNP, NPN, 140V dvouvodičové, 250V dvouvodičové, jazýčkové a jiskrově bezpečné NAMUR.
Dobře viditelná indikace polohy a více barevných variant

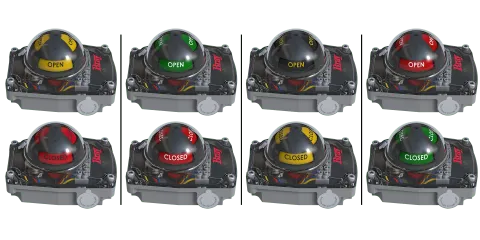

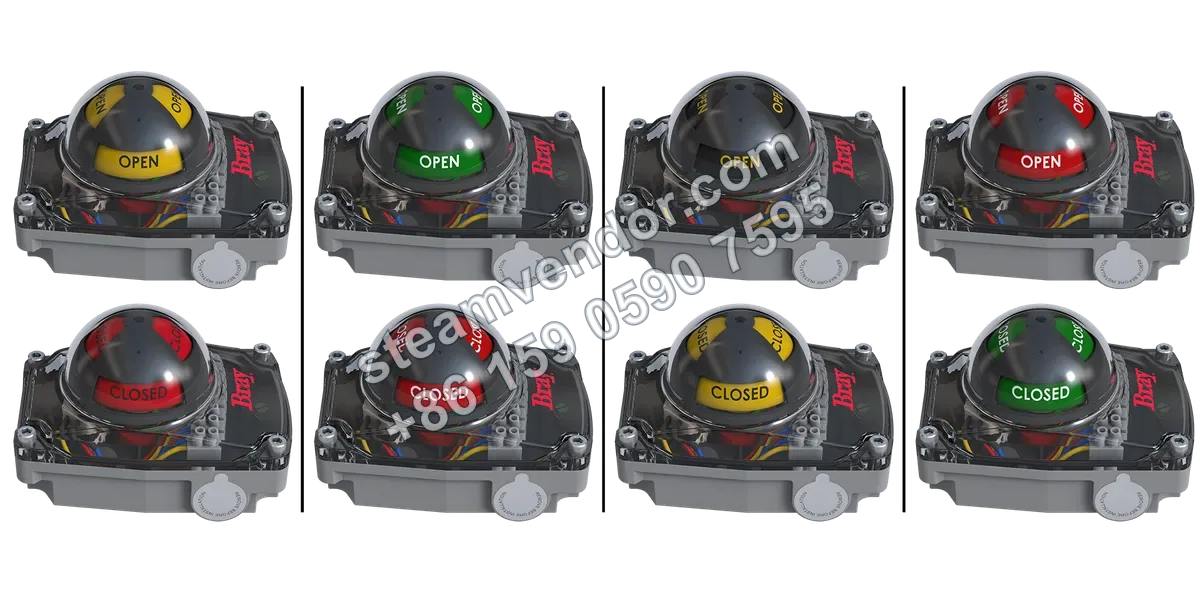

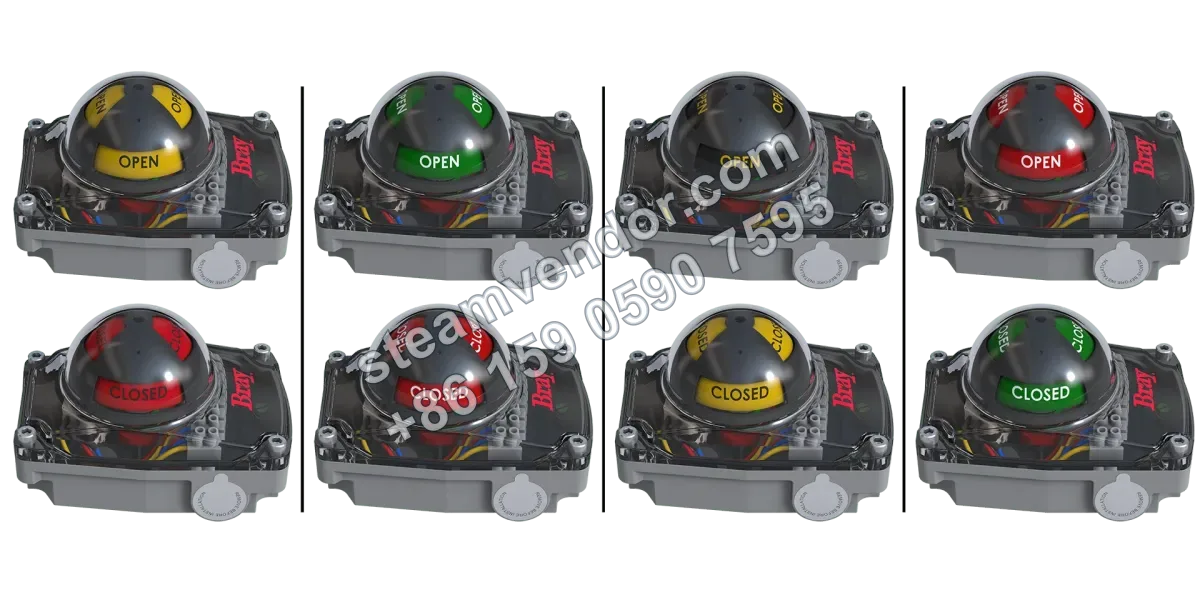

Produkt je vybaven dobře viditelným indikátorem polohy s volitelnými kombinacemi barev majáku, jako jsou červená/žlutá, červená/zelená, černá/žlutá a obrácená červená/zelená.
Montážní rozhraní NAMUR a kabelové vstupy ve dvou standardech
Produkt je kompatibilní s montážním standardem VDI/VDE 3845 (NAMUR) a nabízí 2 kabelové vstupy 1/2 palce NPT nebo 2 vstupy M20.
Pokyny k instalaci a údržbě
Použijte montážní rozhraní kompatibilní se standardem NAMUR a zajistěte správné vyrovnání pohonu
Spínací skříňka musí být instalována pomocí montážního rozhraní pohonu a montážního příslušenství kompatibilního s VDI/VDE 3845 NAMUR. Zajistěte správné vyrovnání a záběr mezi spínací skříňkou a přenosovými součástmi pohonu.
Kabelové vstupy musí odpovídat stanoveným portům a zachovat ochranné utěsnění
Pro kabeláž v provozu použijte průchodky odpovídající 2 portům 1/2 palce NPT nebo 2 portům M20 a zachovejte utěsnění vstupů pro udržení jmenovitých podmínek krytí IP66/67/68 a NEMA 4/4X.
Teplota okolí při instalaci nesmí překročit stanovený rozsah
Ověřte, že teplota okolí v místě instalace spínací skříňky je v rozsahu -25°C až 65°C.
Často kladené dotazy
Jaký je princip činnosti a oblasti použití spínací skříňky řady 5A?
Tato spínací skříňka integruje dva spínače v kompaktním pryskyřičném krytu spolu s dobře viditelným indikátorem a je vhodná pro indikaci stavu a řízení v náročných prostředích. Signální výstup zajišťují volitelné mechanické nebo bezkontaktní spínače a montáž kompatibilní s NAMUR/VDI/VDE 3845 ji předurčuje pro aplikace vyžadující rychlé místní potvrzení stavu a spolehlivé kontakty. Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a podmínek použití.
Jaké jsou hlavní body stupně krytí a vhodnosti pro prostředí?
Produkt nabízí krytí IP66/67/68 a NEMA 4/4X a je vhodný pro prašná, vodní a náročná prostředí. Kryt používá polykarbonátové víko a pryskyřičnou základnu, které zajišťují odolnost proti korozi, nárazu, opotřebení a UV záření, takže je vhodný pro venkovní nebo teplé a vlhké prostředí.
Jaké volitelné konfigurace spínačů jsou k dispozici a jak je vybrat?
Možnosti zahrnují mechanické SPDT a nízkovýkonové provedení SPDT, stejně jako bezkontaktní výstupy PNP, NPN, 140V 2-Wire, 250V 2-Wire, jazýčkové a jiskrově bezpečné NAMUR. Konstrukce se dvěma spínači podporuje současné použití; konkrétní typ výstupu a napěťová úroveň musí být zvoleny podle požadavků řídicího systému v provozu, aby byla zajištěna kompatibilita a bezpečnost. Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a podmínek použití.
Jaké jsou hlavní požadavky na instalaci a připojení kabelů?

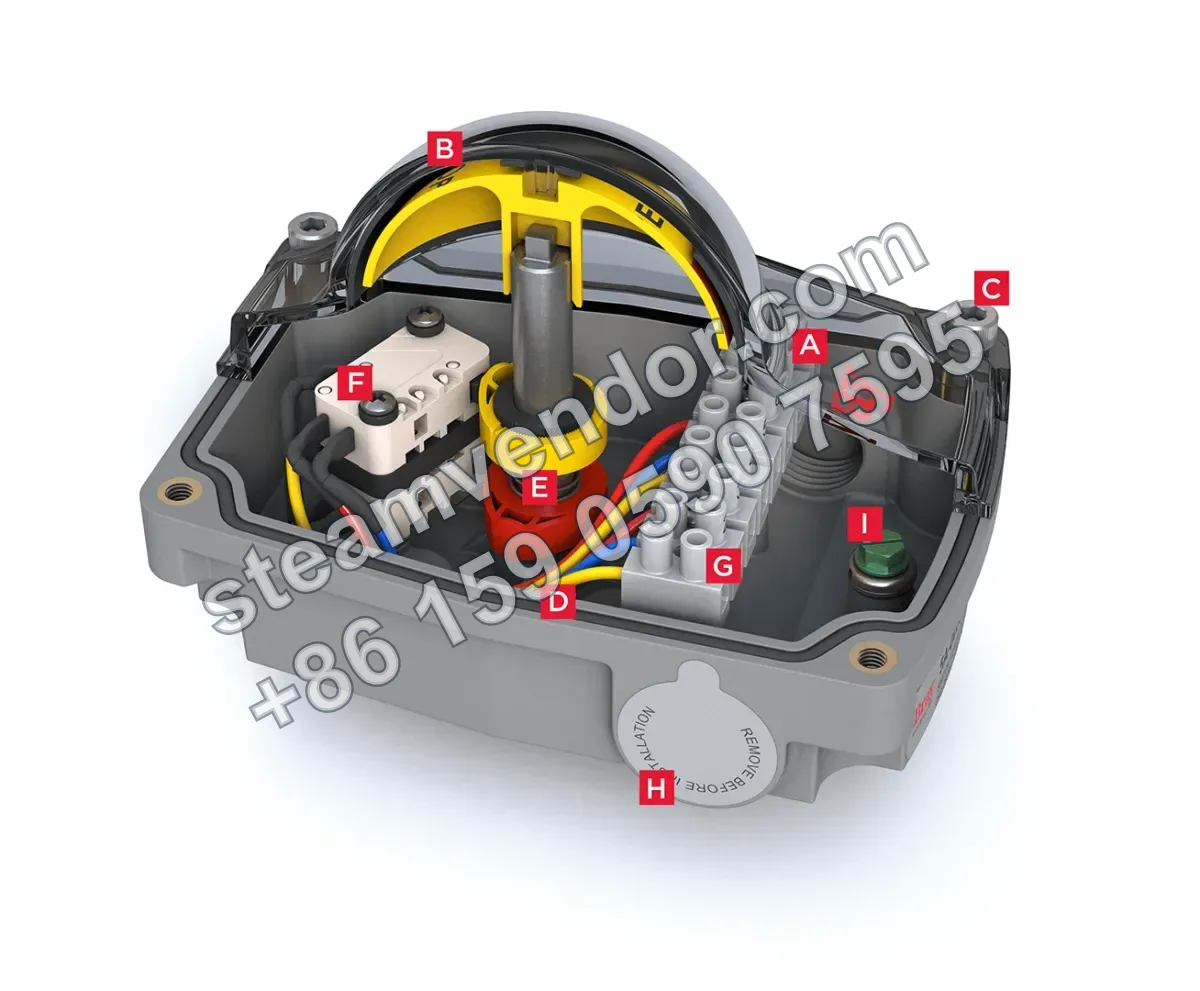

Kabelové vstupy jsou k dispozici jako 2x ½" NPT nebo 2x M20 pro snadné připojení k různým kabelovým a potrubním systémům. Svorkovnice je nakloněna směrem k uživateli pro snadnější instalaci a zapojení a víko skříňky je upevněno nevypadávacími šrouby pro zvýšení dlouhodobé spolehlivosti. Konkrétní instalační podrobnosti se řídí informacemi o modelu v místě použití.
Jaké výhody nabízí produkt z hlediska údržby a odstraňování poruch?
Drážkovaná vačka umožňuje rychlé nastavení spínacích bodů bez nástrojů; dobře viditelný indikátor jasně zobrazuje stav otevřeno/zavřeno a usnadňuje diagnostiku v provozu. Těsnicí O-kroužek poskytuje utěsnění odolné vůči povětrnostním vlivům a snižuje riziko vnitřní koroze. Skutečný plán údržby je nutné potvrdit podle podmínek použití a modelu v provozu.
