Elektromagnetický ventil Bray Series 63 NAMUR pro pneumatické pohony využívá přímou montáž NAMUR a rozhraní VDI/VDE 3845 a je kompatibilní s pneumatickými pohony Bray Series 92/93. Produkt lze přepínat mezi funkcemi 3/2cestného a 5/2cestného ventilu, nabízí konfiguraci s jednou nebo dvěma cívkami a je vybaven ručním ovládáním s otočným zajištěním. Je určen pro řízení otevírání a zavírání ventilů s dvojčinnými pohony nebo pohony s pružinovým návratem a lze jej použít také v nebezpečných prostorech splňujících požadavky Class I Div I.

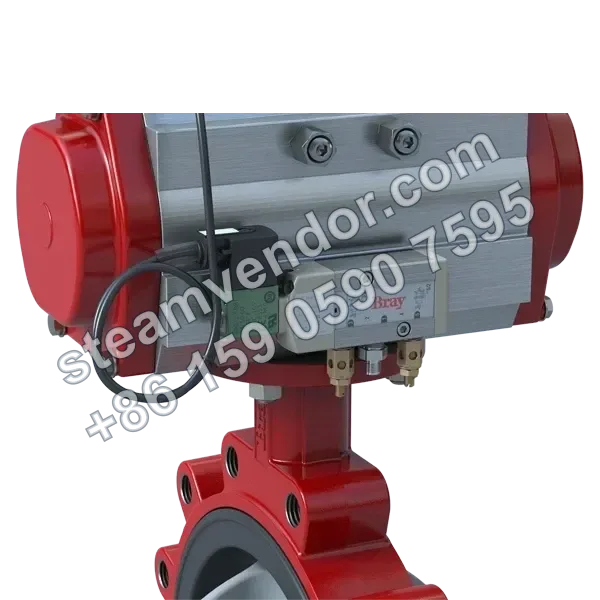

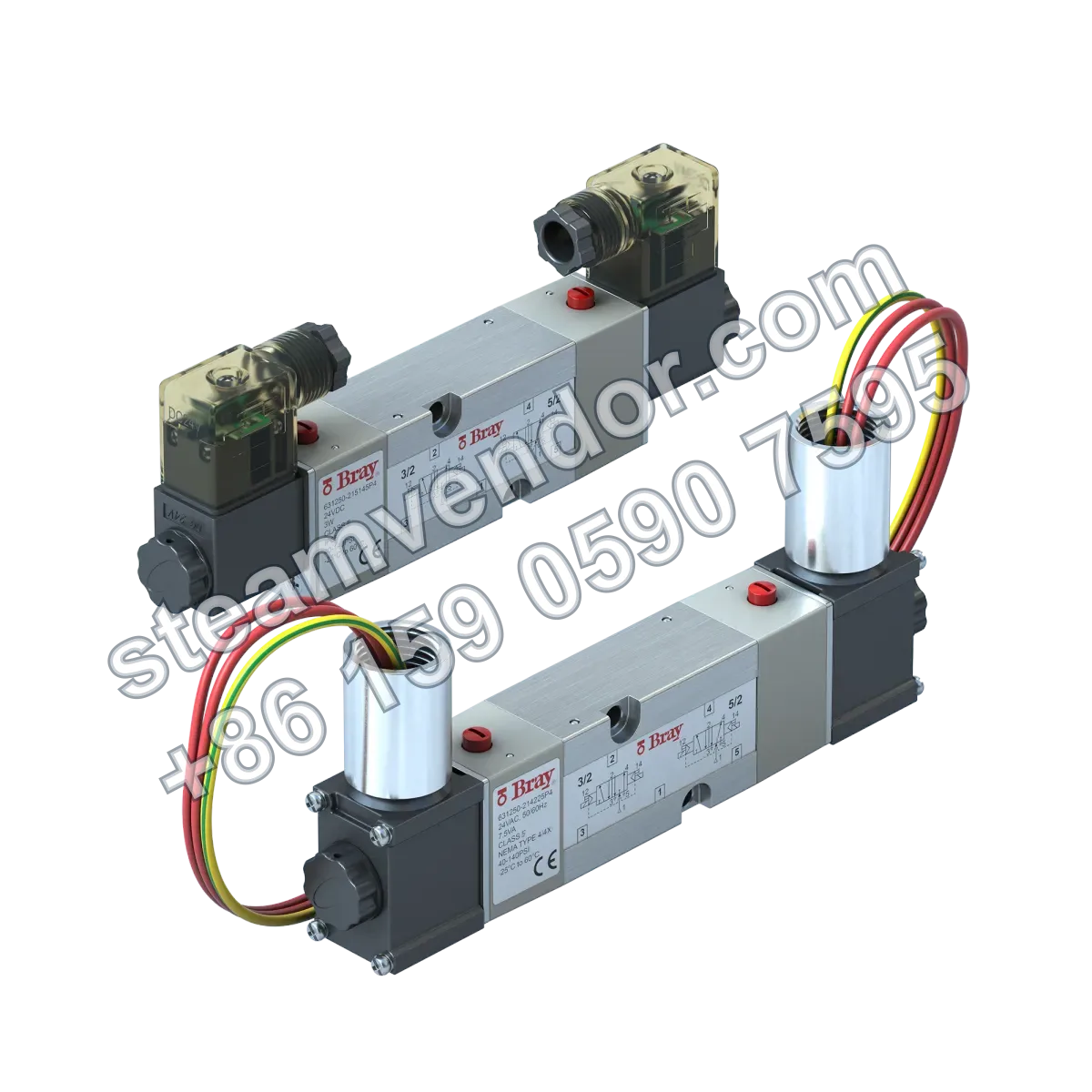

Produktový obrázek elektromagnetického ventilu Series 63
1 / 3
Elektromagnetický ventil Bray Series 63 NAMUR pro pneumatické pohony
Elektromagnetický ventil s přímou montáží NAMUR pro řízení otevírání a zavírání ventilů s pneumatickými pohony, s volitelnou cívkou do výbušného prostředí.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Standard rozhraní
- Přímá montáž NAMUR, VDI/VDE 3845
- Velikost portu
- 1/4" NPT
- Pracovní tlak
- Vysoký průtok: minimálně 22 psi (1.5 bar), maximálně 130 psi (9 bar); schváleno UL: minimálně 30 psi (2 bar), maximálně 130 psi (9 bar)
- Rozsah provozní teploty
- AC: -13°F (-25°C) až +140°F (+60°C); DC: -13°F (-25°C) až +77°F (+25°C)
- Stupeň krytí
- Provedení odolné proti povětrnostním vlivům: NEMA 4, 4X
- Klasifikace do výbušného prostředí
- Class I Div I
- Konfigurace cívek
- Jedna nebo dvě cívky
- Řídicí funkce
- Přepínatelné z 3/2cestné na 5/2cestnou funkci
- Elektrické připojení
- Připojení NPT a IP65 DIN
- Pracovní cyklus
- Trvalý
- Certifikace
- CSA, CE, UL (pouze vybrané modely)
- Napájecí médium
- Čistý suchý plyn
- Komunikační protokol
- CommPro, S54
- Ruční ovládání
- Otočné se zajištěním
Oblasti použití
Řízení otevírání a zavírání ventilů s dvojčinnými pohony Bray 92/93
Montáž na dvojčinné pneumatické pohony Bray Series 92/93 prostřednictvím rozhraní pro přímou montáž NAMUR s použitím 5/2cestné funkce pro řízení otevírání a zavírání připojeného ventilu.
Řízení funkce při výpadku vzduchu u pohonů Bray 92/93 s pružinovým návratem
Montáž na jednočinné pneumatické pohony Bray Series 92/93 prostřednictvím rozhraní pro přímou montáž NAMUR s použitím 3/2cestné funkce pro řízení otevírání a zavírání pohonu a odvod vzduchu na pružinovou stranu pohonu.
Řízení otevírání a zavírání ventilů v nebezpečných prostorech
Použití cívky do výbušného prostředí splňující Class I Div I pro řízení otevírání a zavírání sestav ventilů instalovaných na pneumatických pohonech Bray Series 92/93; konkrétní vhodnost musí být ověřena podle zvoleného modelu.
Systémy automatizace ventilů s CommPro nebo S54
Kompatibilní se zařízeními využívajícími průmyslové komunikační protokoly CommPro nebo S54; slouží jako elektromagnetická řídicí součást pneumatických pohonů Bray Series 92/93 pro pneumatické řízení otevírání a zavírání sestav ventilů.
Body výběru
Přepínatelná řídicí funkce 3/2cestného a 5/2cestného ventilu
Pomocí vyměnitelné konfigurační desky portů lze tuto řadu přepínat mezi 3/2cestnou a 5/2cestnou funkcí pro jednočinné i dvojčinné pneumatické pohony.
Ochrana uzavřeného okruhu s odvodem vzduchu na pružinovou stranu při funkci 3/2
Při funkci 3/2 lze elektromagnetický ventil použít v konfiguraci uzavřeného okruhu pro odvod vzduchu na pružinovou stranu pohonu, aby se zabránilo korozi pohonu.
Rozhraní pro přímou montáž NAMUR kompatibilní s pohony Series 92/93
Tato řada používá rozhraní pro přímou montáž NAMUR a splňuje VDI/VDE 3845; je určena pro přímou montáž na pneumatické pohony Bray Series 92/93.
Volitelné provedení pro nebezpečné prostory a odolné proti povětrnostním vlivům
Tato řada nabízí volitelnou cívku do výbušného prostředí splňující Class I Div I; provedení odolné proti povětrnostním vlivům má stupeň krytí NEMA 4 a NEMA 4X.
Pokyny k instalaci a údržbě
Ověřte kompatibilitu montážního rozhraní NAMUR s pohonem
Tento elektromagnetický ventil musí být instalován přímou montáží NAMUR a musí splňovat požadavky rozhraní VDI/VDE 3845; je určen pro pneumatické pohony Bray Series 92/93.
Používejte napájení čistým suchým plynem
Napájecím médiem musí být čistý suchý plyn; při instalaci ověřte, že místní zdroj vzduchu tento požadavek splňuje.
Ověřte pracovní tlak a podmínky konfigurace cívky
Před instalací a uvedením do provozu ověřte, že tlak místního přívodu vzduchu je v rozsahu pracovního tlaku zvoleného modelu, a zkontrolujte elektrickou konfiguraci a použitelné teplotní podmínky zvolené elektromagnetické cívky.
V nebezpečných prostorech ověřte vhodnost provedení do výbušného prostředí
Při použití v nebezpečných prostorech ověřte, že zvolený elektromagnetický ventil nebo cívka odpovídá příslušné konfiguraci pro nebezpečné prostory; pro Series 63 je k dispozici cívka do výbušného prostředí splňující požadavky Class I Div I.
Zvolte konfiguraci funkce 3/2 nebo 5/2 podle typu pohonu
Podle jednočinného nebo dvojčinného pneumatického pohonu a požadavků na řízení správně zvolte konfiguraci portů pro 3/2cestnou nebo 5/2cestnou funkci.
Často kladené dotazy
Jaký je princip činnosti elektromagnetické cívky Series 63?
Elektromagnetická cívka Series 63 se montuje přímo na pneumatické pohony Series 92/93 prostřednictvím montážního rozhraní NAMUR a řídí otevírání a zavírání ventilu zapínáním a vypínáním napájení cívky.
Jaké konfigurace portů podporuje cívka Series 63 pro různé funkce ventilu?
Pomocí vyměnitelné konfigurační desky portů lze přepínat mezi 5/2 (4cestnou) a 3/2 (3cestnou) funkcí, aby byly splněny požadavky na řízení různých pohonů.
Jaké klasifikace prostředí a certifikace jsou vhodné pro cívku Series 63?
Cívka má certifikace UL a CSA, všechny modely nesou označení CE a je k dispozici provedení do výbušného prostředí splňující Class I Div I pro použití ve všeobecných i nebezpečných prostorech.
Jaké typy napájení a rozsahy teplot jsou k dispozici pro cívku Series 63?
K dispozici je více variant napájecího napětí AC a DC. Rozsahy provozních teplot se u verzí AC a DC liší; řiďte se konkrétní konfigurací modelu.
Jak při výběru určit vhodnost pro můj pohon a médium?
Je nutné potvrdit, že pohon patří do Series 92/93, médiem je čistý suchý plyn a rozsah pracovního tlaku i typ napájení jsou v mezích povolených pro zvolený model. Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a podmínek použití.
