Pneumatický polohovač Bray Series 6P je určen pro pohony čtvrtotáčkových ventilů NAMUR. Přijímá pneumatický řídicí signál 3-15 psi a zajišťuje plynulé nastavení polohy ventilu v rozsahu 0° až 90°. Je kompatibilní s dvojčinnými i jednočinnými pohony, podporuje nastavení nuly, rozsahu a děleného rozsahu a je vhodný pro pneumatické polohovací řízení škrticích klapek, kulových ventilů a průmyslových klapek.

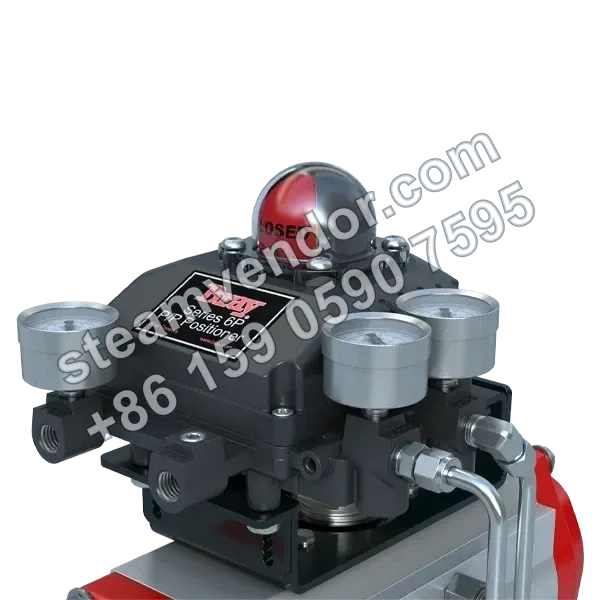

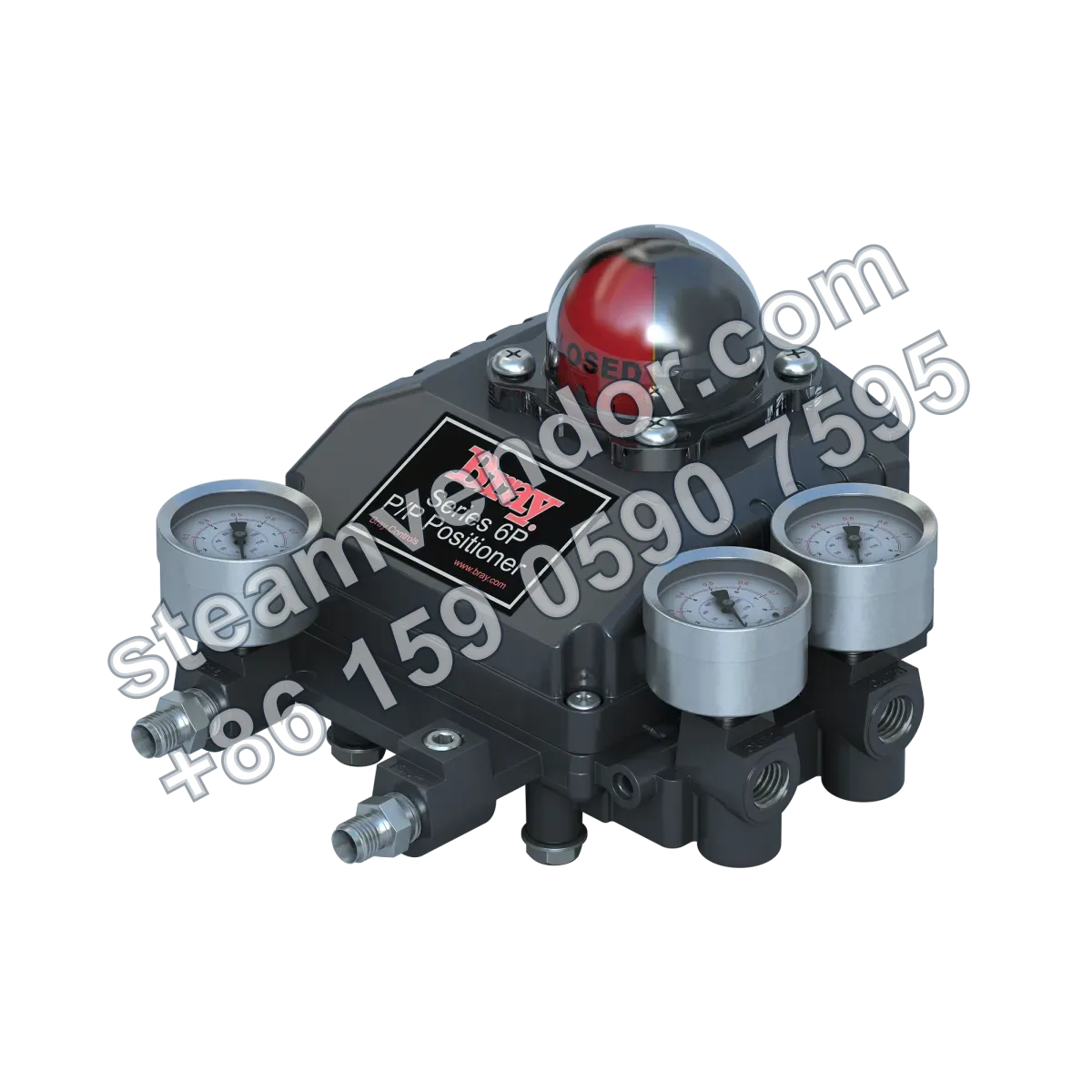

Produktový obrázek pneumatického polohovače Series 6P
1 / 3
Pneumatický polohovač Bray Series 6P | Řízení čtvrtotáčkových ventilů NAMUR
Pneumatický polohovač ventilu s podporou děleného rozsahu a řízení úhlového zdvihu 0° až 90°.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Pneumatický řídicí signál
- 3-15 psi
- Rozsah napájecího tlaku
- 20-100 psig (1.4-7.0 bar)
- Rozsah provozní teploty
- -4°F až 150°F (-20°C až 70°C)
- Stupeň krytí
- IP66
- Montážní norma
- VDI/VDE 3845 (NAMUR)
- Velikost pneumatického připojení
- 1/4" NPT
- Rozsah natočení
- 0° až 90°
- Napájecí médium
- Čistý suchý plyn
- Pracovní cyklus
- Nepřetržitý
- Materiál krytu
- Tlakově litý hliník
- Elektrické rozhraní
- NPT a IP65 DIN
- Typ pohonu
- Dvojčinný a jednočinný, přímý a reverzní
- Funkce děleného rozsahu
- Podporováno
- Nastavení rozsahu a nuly
- Nastavitelné
Oblasti použití
Regulační řízení pneumatických škrticích klapek
Určeno pro škrticí klapky instalované na pohonech vyhovujících normě NAMUR. Přijímá pneumatický řídicí signál 3-15 psi a automaticky nastavuje polohu ventilu v rozsahu 0° až 90° pro plynulé modulační řízení otevření.
Polohování úhlového zdvihu pneumatických kulových ventilů
Určeno pro čtvrtotáčkové pneumatické pohony standardních kulových ventilů. Lze použít s dvojčinnými nebo jednočinnými pružinovými vratnými pohony a moduluje polohu ventilu v rozsahu 0° až 90° podle pneumatického vstupního signálu.
Procesní regulace segmentových kulových ventilů
Určeno pro polohování pneumatických pohonů segmentových kulových ventilů a modulační řízení polohy ventilu podle pneumatického řídicího signálu. Produkt podporuje nastavení rozsahu, nuly a funkci děleného rozsahu.
Přesné řízení průmyslových klapek
Určeno pro řízení průmyslových klapek nebo tlumičů, které vyžadují nastavení otevření podle pneumatického řídicího signálu. Citlivé bipolární relé zajišťuje rychlou odezvu a přesnou regulaci s automatickým polohováním v rozsahu 0° až 90°.
Pneumatické řízení polohy ventilů v náročném průmyslovém prostředí
Určeno pro nepřetržité pneumatické polohovací řízení pohonů čtvrtotáčkových ventilů s montáží NAMUR v průmyslových provozech s rizikem výskytu prachu nebo vlhkosti. Produkt má stupeň krytí IP66 a kryt z tlakově litého hliníku.
Body výběru
Kompatibilita s přímou montáží NAMUR
Používá montážní normu VDI/VDE 3845 NAMUR a lze jej přímo instalovat na pohony čtvrtotáčkových ventilů vyhovující normě NAMUR.
Kompatibilita s dvojčinnými a jednočinnými pohony
Standardní polohovač je vhodný pro dvojčinné pohony a lze jej upravit pro jednočinné nebo pružinové vratné pohony, s podporou přímého i reverzního použití.
Úhlové polohování 0° až 90° s pneumatickým vstupem
Používá pneumatický řídicí signál 3-15 psi k polohování čtvrtotáčkových ventilů v rozsahu 0° až 90° pro modulační řízení polohy ventilu.
Dělený rozsah a nastavení nuly a rozsahu
Podporuje funkci děleného rozsahu a umožňuje nastavení nuly i rozsahu.
Ochranný kryt IP66 z tlakově litého hliníku
Používá kryt z tlakově litého hliníku s eloxovanou a práškově lakovanou povrchovou úpravou a stupněm krytí IP66.
Pokyny k instalaci a údržbě
Ověřte shodu montážního rozhraní NAMUR
Series 6P lze přímo instalovat na pohony čtvrtotáčkových ventilů vyhovující normě VDI/VDE 3845 (NAMUR). Před instalací ověřte, že pohon používá odpovídající montážní rozhraní NAMUR.
Používejte čistý suchý zdroj vzduchu s filtrací
Napájecím médiem musí být čistý suchý plyn. Výrobce doporučuje použití koalescenčního vzduchového filtru k odstranění prachu, vlhkosti a olejových částic a k prevenci znečištění polohovače.
Ověřte napájecí tlak a rozsah řídicího signálu
Během instalace a uvádění do provozu ověřte napájecí tlak 20-100 psig (1.4-7.0 bar) a pneumatický řídicí signál 3-15 psi.
Často kladené dotazy
Jaký je princip činnosti pneumatického polohovače Series 6P?
Polohovač Series 6P přijímá pneumatický řídicí signál 3-15 psi a automaticky nastavuje polohu čtvrtotáčkového ventilu mezi 0° a 90°, aby zajistil přesnou modulaci a řízení polohy ventilu.
V čem spočívají technické výhody polohovače 6P?
Vyznačuje se rychlou odezvou, vysokou citlivostí a dobře viditelným kopulovým ukazatelem polohy. K dispozici je volitelný vysílač zpětné vazby polohy 4-20 mA. Dvojčinné provedení je standardní, lze jej upravit na jednočinné provedení s pružinovým návratem a je dobře kompatibilní s pohony NAMUR.
Pro jaké typy ventilových pohonů je tento polohovač vhodný?
Lze jej přímo instalovat na pohony čtvrtotáčkových ventilů vyhovující normě NAMUR a je vhodný pro řízení škrticích klapek a kulových ventilů, standardních i segmentových.
Jaké jsou klíčové požadavky na instalaci a údržbu?
Kryt je z tlakově litého hliníku a jeho korozní odolnost je zvýšena eloxováním a práškovým lakováním. Doporučuje se použít koalescenční vzduchový filtr k odstranění prachu, vlhkosti a olejových částic, aby byl zajištěn dlouhodobě stabilní provoz polohovacího systému.
Jak provést výběr a potvrzení konfigurace?
Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a provozních podmínek, aby napájecí tlak, polohovací rozsah, možnosti zpětné vazby a další parametry odpovídaly požadavkům dané aplikace.
