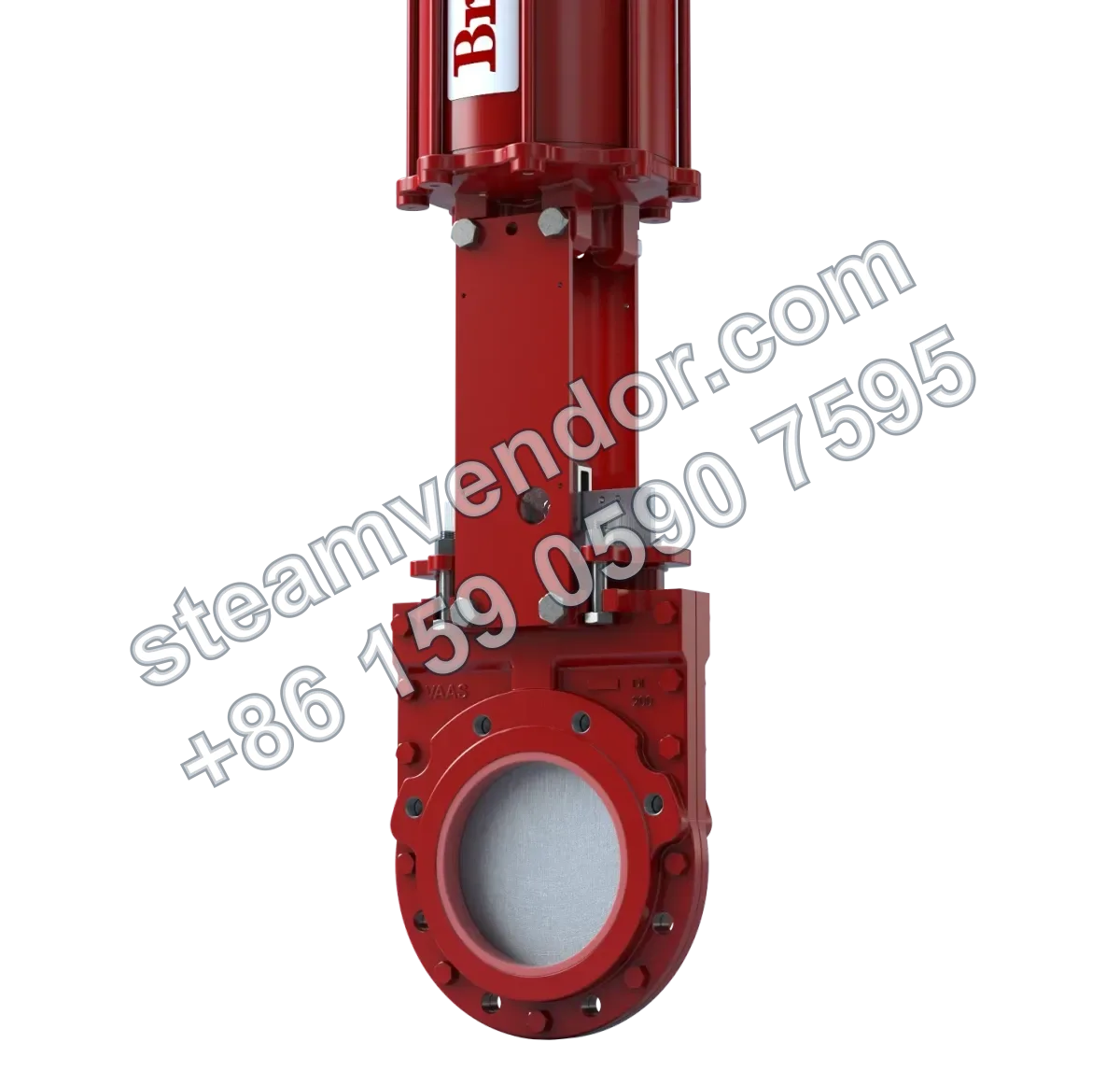

Obousměrný nožový šoupátkový ventil Bray série 755 (s polyuretanovou výstelkou)

Obousměrný nožový šoupátkový ventil pro abrazivní a korozivní suspenze s volitelnou polyuretanovou výstelkou

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

Obousměrný nožový šoupátkový ventil Bray série 755 s polyuretanovou výstelkou je mezipřírubový šoupátkový ventil s dvoudílným šroubovaným tělesem pro uzavírání a izolaci potrubí se suspenzemi. Jmenovité velikosti pokrývají NPS 2 až 24 (DN 60 až 600) a maximální přípustný provozní tlak činí 240 psi (16 bar). Ventil je vybaven vyměnitelnou polyuretanovou výstelkou, kterou lze vyměnit na místě; maximální provozní teplota výstelky je 80°C. K dispozici jsou různé materiály tělesa a šoupátka i ruční, pneumatické, hydraulické nebo elektrické pohony. Je určen pro obousměrnou izolaci potrubí s abrazivními a korozivními suspenzemi obsahujícími pevné částice v úpravě rud, odkalištích a chemickém průmyslu.

Specifikace

Rozsah jmenovitých velikostí: NPS 2 až 24 / DN 60 až 600
Maximální přípustný provozní tlak: 240 psi (16 bar)
Konstrukce tělesa: Mezipřírubové, dvoudílné šroubované
Materiál tělesa: Tvárná litina, uhlíková ocel (WCB), nerezová ocel CF8, nerezová ocel CF8M, nerezová ocel CF3M
Materiál šoupátka: Nerezová ocel 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®
Materiál vřetena: Nerezová ocel 304
Teplotní rozsah materiálu sedla: Buna-N: -34 až 194°F (-36 až 90°C); EPDM: -65 až 248°F (-54 až 120°C); Viton®: -15 až 392°F (-26 až 200°C)
Maximální teplota ucpávky: PTFE/Buna-N: 194°F (90°C); PTFE/Viton®: 392°F (200°C); PTFE/EPDM: 248°F (120°C)
Maximální teplota výstelky: 176°F (80°C)
Typ výstelky: Polyuretanová výstelka vyměnitelná na místě
Konstrukční norma: MSS SP81
Zkušební norma: MSS SP151
Norma stavební délky: MSS SP81
Certifikace: ATEX, CRN, PED, PE(S)R, TR CU, UA TR
Možnosti pohonu: Ruční kolo, kuželový převod, pneumatický, hydraulický, elektrický

Oblasti použití

Izolace potrubí s abrazivní rudnou suspenzí při úpravě rud

Používá se pro uzavírání a izolaci potrubí pro dopravu rudné suspenze a potrubí odkališť v úpravnách rud. Tato série je navržena pro abrazivní a korozivní suspenze, lze ji vybavit polyuretanovou výstelkou vyměnitelnou na místě a díky obousměrné těsnicí konstrukci zajišťuje izolaci potrubí se suspenzí.

Doprava korozivních suspenzí v chemickém průmyslu a odstavení zařízení

Používá se pro izolaci potrubí s korozivními suspenzemi obsahujícími pevné částice a souvisejících vstupů a výstupů zařízení v chemické výrobě. Tato série nabízí různé varianty z nerezových ocelí a korozivzdorných slitin a využívá dvoudílné šroubované těleso, takže materiálové provedení lze zvolit podle korozivity média.

Body výběru

Polyuretanová výstelka vyměnitelná na místě

Série 755 používá polyuretanovou výstelku vyměnitelnou na místě a je vhodná pro abrazivní suspenze. Maximální provozní teplota výstelky je 80°C.

Obousměrné sedlo pro uzavření s nulovým únikem

Používá lisované obvodové sedlo vyztužené ocelí, které zajišťuje obousměrné uzavření s nulovým únikem a je vhodné pro aplikace vyžadující obousměrnou izolaci.

Mezipřírubové dvoudílné šroubované těleso

Těleso má mezipřírubovou dvoudílnou šroubovanou konstrukci, která usnadňuje údržbu vnitřních dílů.

Široký výběr materiálů tělesa a šoupátka

Těleso je dostupné z tvárné litiny, WCB a různých nerezových ocelí. Šoupátko je dostupné z nerezové oceli 304, 316 a 317, duplexních ocelí SAF, Hastelloy C, Monel a dalších materiálů, které lze zvolit podle korozivity média a rizika opotřebení.

Více možností pohonu

K dispozici jsou ruční kolo, kuželový převod, pneumatický, hydraulický a elektrický pohon, které lze zvolit podle požadavků na ruční nebo automatizované řízení.

Pokyny k instalaci a údržbě

Ověření teplotního limitu polyuretanové výstelky

Před instalací ověřte, že teplota média nepřekročí maximální přípustnou teplotu polyuretanové výstelky 80°C.

Ověření souladu tlaku systému s limity ventilu

Před instalací a uvedením do provozu ověřte, že provozní tlak systému nepřekračuje přípustný tlakový limit ventilu.

Často kladené dotazy

Jaký je princip činnosti obousměrného nožového šoupátkového ventilu série 755?

Série 755 využívá dvoudílné těleso a ocelí vyztužené sedlo k obousměrnému uzavření s nulovým únikem. Polyuretanová výstelka vyměnitelná na místě zvyšuje odolnost vůči abrazivním suspenzím a ventil je vhodný pro korozivní provozní podmínky.

Jaké materiály tělesa jsou k dispozici pro sérii 755 při výběru ventilu?

K dispozici jsou tvárná litina, uhlíková ocel (WCB), CF8, nerezová ocel CF8M a CF3M, které vyhovují různým korozivním médiím a teplotním podmínkám. Konkrétní model je nutné potvrdit podle média a provozních podmínek.

Jaká je tlaková odolnost a velikostní rozsah série 755?

Maximální přípustný provozní tlak je 240 psi (16 bar) a velikostní rozsah je od NPS 2 do 24 (DN 60–600).

Jaká je vhodnost materiálů šoupátka a sedla pro abrazivní média?

Materiály šoupátka zahrnují různé třídy nerezových ocelí a slitin, například 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy C a Monel. Sedlo používá ocelí vyztuženou obvodovou konstrukci pro obousměrné uzavření s nulovým únikem. Konkrétní materiál je nutné potvrdit podle média a teplotních podmínek.

Jaké jsou běžné požadavky na údržbu a upozornění k instalaci?

Dvoudílná konstrukce tělesa usnadňuje údržbu a polyuretanová výstelka vyměnitelná na místě prodlužuje životnost. K dispozici jsou ruční kolo, převod, pneumatický, hydraulický a elektrický pohon. Při instalaci je nutné postupovat podle příslušných norem, jako jsou MSS SP81/SP151. Konkrétní postup údržby je nutné potvrdit podle skutečného modelu a podmínek na místě.
