Elektrohydraulický pohon Bray řady 98EH s nulovými emisemi je kompatibilní s rotačními, lineárními, víceotáčkovými a tlumicími ventily pro řízení zap/vyp i regulační řízení. Výstupní točivý moment je 132 až 97,515 Nm. Podporuje dvojčinné nebo pružinové vratné provedení a lze jej konfigurovat pro zajištění při poruše, návrat při poruše, otevření při poruše nebo uzavření při poruše. Je vhodný pro aplikace automatizace ventilů vyžadující vzdálenou nebo místní diagnostiku, test částečného zdvihu a ochranu proti povětrnostním vlivům a výbuchu.

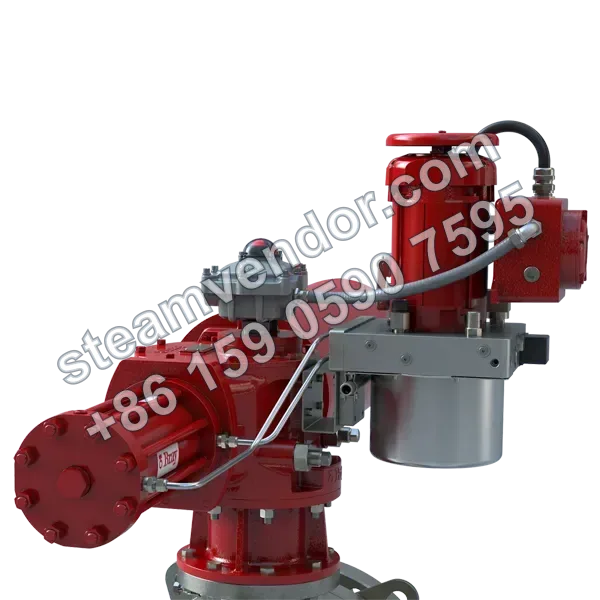

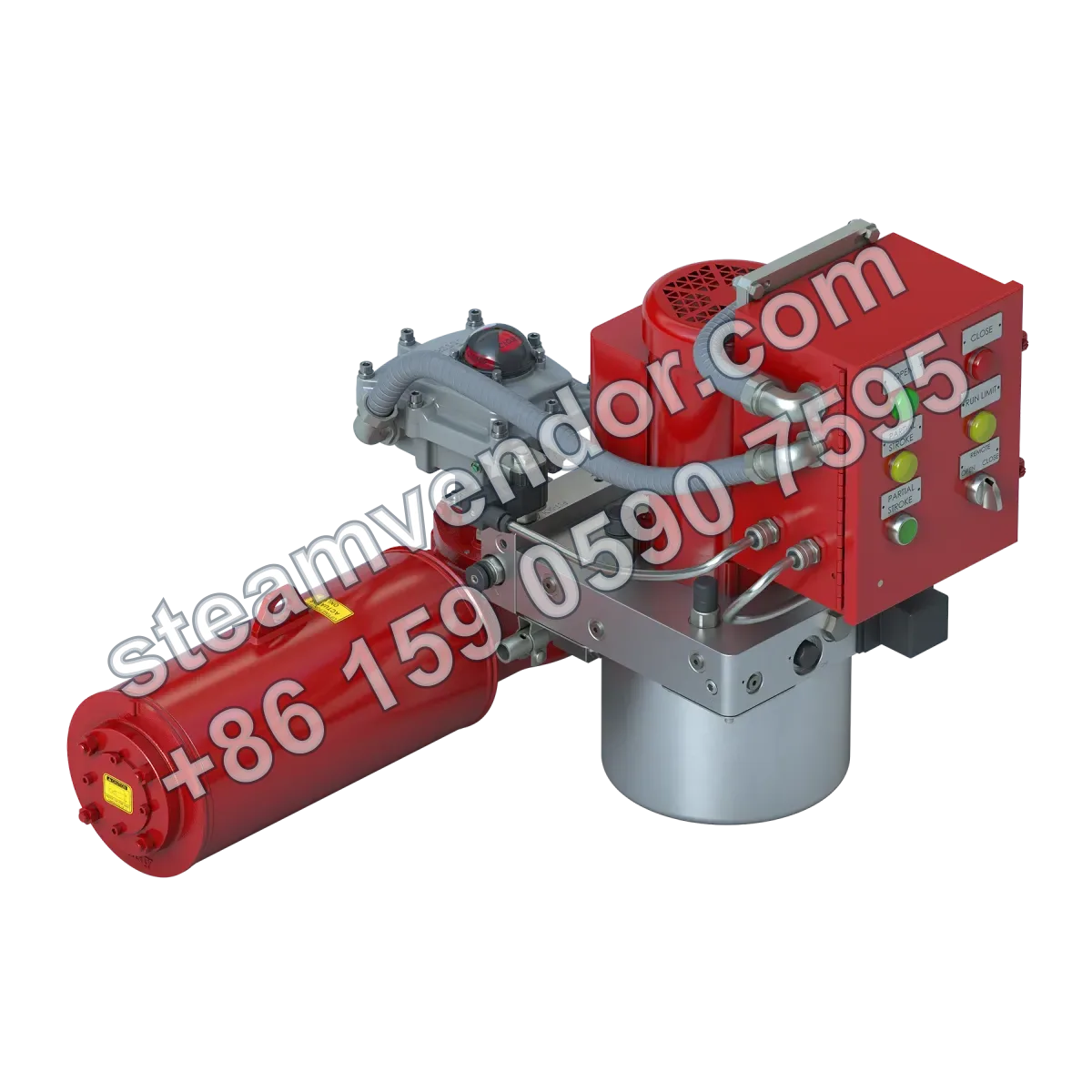

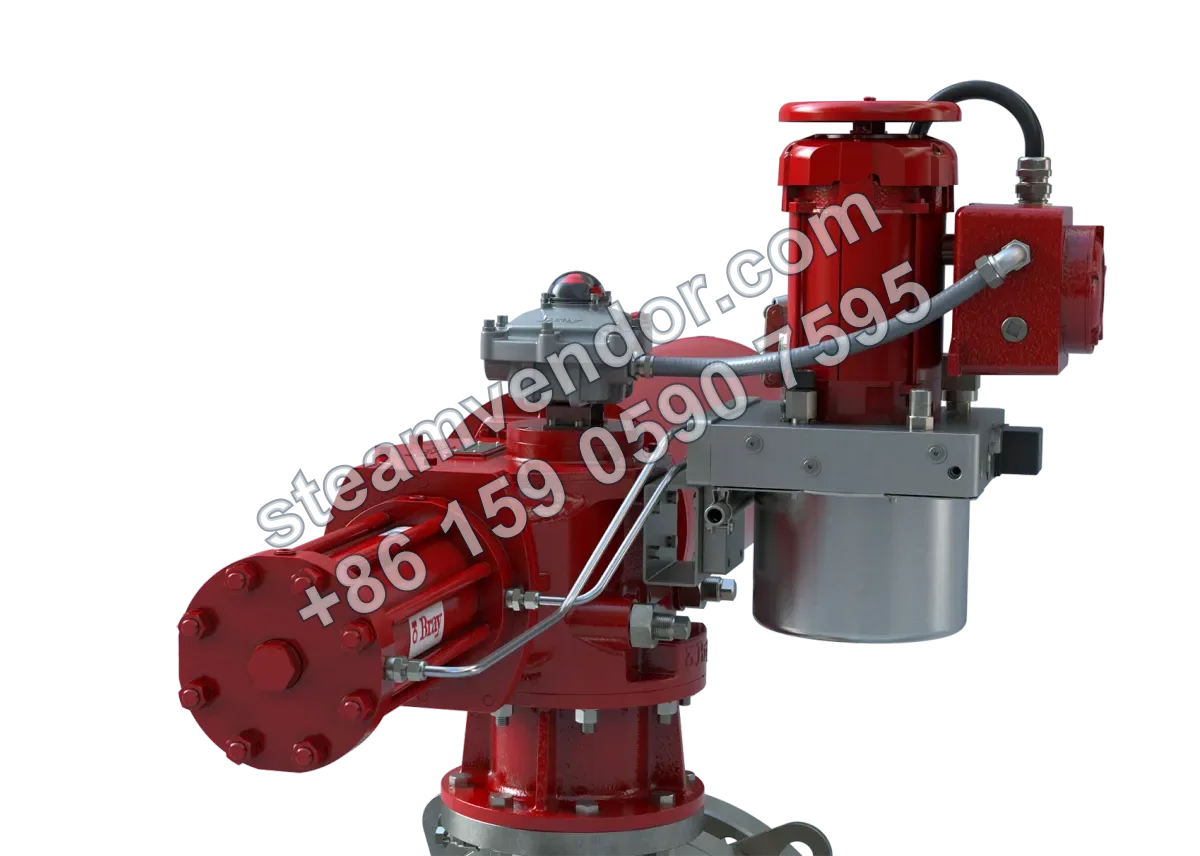

Produktový obrázek elektrohydraulického pohonu řady 98EH
1 / 3
Elektrohydraulický pohon Bray řady 98EH s nulovými emisemi
Elektrohydraulický pohon s nulovými emisemi, podporou bezpečné polohy při poruše a vzdálené diagnostiky
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Výstupní točivý moment
- 1,177 až 863,089 in-lb (132 až 97,515 Nm)
- Rozsah provozní teploty
- -50°F až 212°F (-46°C až 100°C)
- Maximální přípustný provozní tlak
- 150 až 3000 psi (10 až 207 bar)
- Požadavky na napájení
- 12, 24 nebo 48 VDC, 120 nebo 220 VAC, 480V 3fázové, 50 až 60 Hz, solární nebo větrná nabíjecí napájecí jednotka
- Typ řídicího signálu
- 4 až 20 mA, 0 až 10 VDC, síťový protokol
- Norma montážního rozhraní
- ISO 5211:2001(E), MSS SP-101-1989
- Zkušební norma
- EN 15714-4:2009
- Bezpečnostní certifikace
- UL, FM, CSA, ATEX
- Kompatibilní typy ventilů
- Rotační, lineární, víceotáčkové, tlumicí ventily
- Provozní režim
- Zap/vyp, regulace
- Způsob pohonu
- Dvojčinný, pružinový návrat
- Režim bezpečné polohy při poruše
- Zajištění při poruše, návrat při poruše, otevření při poruše nebo uzavření při poruše pomocí pružiny nebo akumulátorového zařízení
- Schopnost SIL
- Podporováno
- Stupeň ochrany
- Odolnost proti povětrnostním vlivům, nevýbušné provedení
- Test částečného zdvihu
- Podporováno
- Diagnostické schopnosti
- Vzdálená a místní diagnostika
- Ruční nouzové ovládání
- Ruční nouzové ovládání při provozu bez napájení
Body výběru
Samostatná elektrohydraulická konstrukce s nulovými emisemi
Používá samostatnou hydraulickou pohonnou jednotku s uzavřeným okruhem v kombinaci s elektrickým zdrojem energie. Nevyžaduje pohon stlačeným vzduchem ani zemním plynem a během provozu nevznikají žádné emise výfukových plynů. Je vhodná pro průmyslovou automatizaci ventilů vyžadující snížení závislosti na zdroji plynu nebo regulaci emisí na pracovišti.
Modulární konfigurace napájení a možnost vzdálené instalace
Hydraulické pohonné zařízení lze instalovat přímo na těleso pohonu nebo vzdáleně na samostatný podlahový držák. Může pohánět hydraulické válce ovládající jeden nebo více ventilů a je vhodné pro aplikace ventilů s omezeným instalačním prostorem nebo složitým uspořádáním pracoviště.
Vysoký točivý moment v širokém rozsahu
Rozsah výstupního točivého momentu je 132 až 97515 Nm. Hydraulický pohon poskytuje vysoký točivý moment pro průmyslové aplikace s vysokými požadavky na ovládací sílu ventilu.
Konfigurovatelné funkce bezpečné polohy při poruše a bezpečnostního řízení
Podporuje zajištění při poruše, návrat při poruše, otevření při poruše nebo uzavření při poruše pomocí pružiny nebo akumulátorového zařízení. Podporuje také ESD a test částečného zdvihu, což je vhodné pro aplikace řízení ventilů vyžadující definovanou bezpečnostní akci při poruše.
Více možností napájení
Podporuje stejnosměrné, střídavé a třífázové napájení i solární nebo větrné nabíjecí napájecí jednotky. Zdroj energie lze zvolit podle podmínek napájení na místě, což je vhodné pro vzdálené ventilové stanice s omezenou elektrickou infrastrukturou.
Kompatibilita s různými typy ventilů
Je kompatibilní s rotačními, lineárními, víceotáčkovými a tlumicími ventily a umožňuje konfiguraci pohonu podle typu ventilu.
Pokyny k instalaci a údržbě
Shoda rozhraní a montáže ventilu
Před instalací ověřte, že typ pohonu a mechanické montážní rozhraní odpovídají ovládanému ventilu. Montážní rozhraní musí splňovat ISO 5211:2001(E) nebo MSS SP-101-1989.
Vhodnost teploty na místě a ochranných certifikací
Ověřte, že teplota instalačního prostředí je v provozním rozsahu -46°C až 100°C, a že konstrukce a certifikace pohonu pro ochranu proti povětrnostním vlivům nebo do výbušného prostředí odpovídají požadavkům instalační zóny.
Ověření konfigurace napájení a řídicího signálu
Před zapojením a uvedením do provozu ověřte, že místní napájení a řídicí signály odpovídají konfiguraci pohonu. Tento produkt může používat napájení 12, 24 nebo 48 VDC, 120 nebo 220 VAC, 480V třífázové 50 až 60 Hz. Řídicí signál může být 4 až 20 mA, 0 až 10 VDC nebo síťový protokol.
Potvrzení režimu bezpečné polohy při poruše
U dvojčinných konfigurací, konfigurací s pružinovým návratem nebo s akumulátorovým zařízením ověřte před instalací a uvedením do provozu, že režim bezpečné polohy při poruše odpovídá požadavkům bezpečnostní funkce ventilu, včetně zajištění při poruše, návratu při poruše, otevření při poruše nebo uzavření při poruše.
Často kladené dotazy
Jaké zvýšení síly a točivého momentu ventilu lze očekávat po integraci tohoto pohonu?
Tento pohon využívá hydraulický pohon s uzavřeným okruhem a poskytuje vysokou sílu a vysoký točivý moment spolu s rychlým spínáním a přesným polohováním. Konkrétní hodnoty je nutné ověřit podle skutečného modelu a typu ventilu.
Jaké možnosti napájení a řízení jsou pro tento pohon k dispozici a je vhodný pro vzdálená místa v provozu?
K dispozici je více možností řídicího napětí a signálů, včetně stejnosměrného proudu, střídavého proudu a síťových protokolů. Lze jej také kombinovat se solární nebo větrnou nabíjecí napájecí jednotkou, takže je vhodný pro vzdálená místa s omezeným napájením.
Může tento pohon spolehlivě pracovat v prostředí s extrémními teplotami?
Rozsah provozní teploty je -50°F až 212°F (-46°C až +100°C), což pokrývá procesní aplikace od nejnižších po nejvyšší teploty.
Jaké jsou hlavní výhody této řady ve srovnání s tradičními pneumatickými nebo elektrickými pohony?
Hydraulický pohon zajišťuje nulové emise, rychlé spínání, vysokou přesnost polohování a opakovatelnost. Bezpečnou polohu při poruše a návratové polohování lze realizovat pomocí pružiny nebo akumulačního zařízení, a nevznikají žádné emise výfukových plynů.
Jak ověřit kompatibilitu ventilu a potvrdit výběr modelu?
Tato řada podporuje různé typy ventilů, včetně rotačních, lineárních, víceotáčkových a tlumicích ventilů. Konkrétní výběr je nutné potvrdit konfigurací podle modelu ventilu, provozního média, tlaku a teplotních podmínek.
