Bray řady 92/93-XT jsou vysokoteplotní pneumatické pohony s protiběžnými písty a hřebenovým převodem, určené pro klapky a kulové ventily. Jsou k dispozici v provedení s dvojčinným nebo pružinovým návratem a poskytují výstupní krouticí moment až 4,986 Nm. Provozní teplota dosahuje až 176°C a pohon podporuje provoz po dobu 4 hodin při 250°C. Je určen pro automatické uzavírání, oddělování a škrcení v potrubích vysokoteplotních procesů.

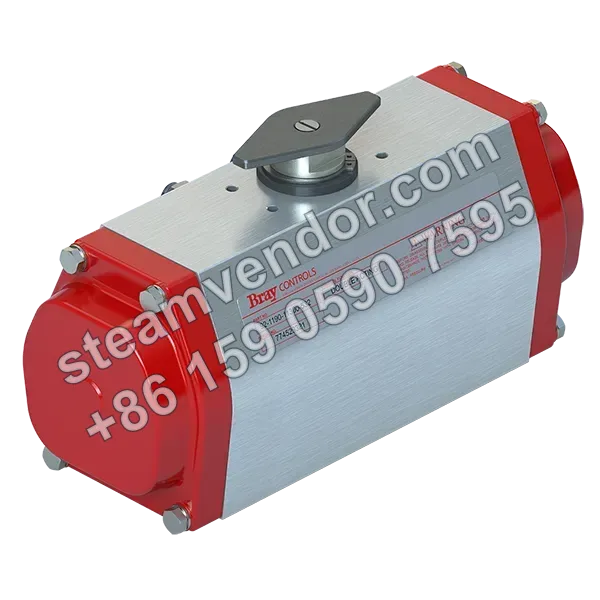

Produktový obrázek vysokoteplotního pneumatického pohonu řady 92/93-XT
1 / 3
Vysokoteplotní pneumatický pohon Bray řady 92/93-XT
Vysokoteplotní pneumatický pohon pro klapky a kulové ventily s možností pružinového návratu
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Výstupní krouticí moment
- Až 44,130 in-lb (4,986 Nm)
- Způsob pohonu
- Pneumatický
- Typ pohonu
- Protiběžné písty s hřebenovým převodem
- Provedení
- Dvojčinné, pružinový návrat
- Úhel natočení
- Dvojčinné 90°, 135° a 180°; pružinový návrat 90°
- Rozsah nastavení dorazů
- +5° až -5°
- Rozsah provozní teploty
- 0°F až 350°F (-18°C až 176°C); 4 hodiny při 482°F (250°C)
- Maximální přípustný provozní tlak
- Až 140 psig (10 bar)
- Napájecí médium
- Suchý stlačený vzduch, inertní plyn
- Stupeň krytí
- IP66/IP67M, v souladu s IEC 60529
- Montážní norma
- ISO 5211: 2001(E)
- Konstrukční norma
- EN 15714-3
- Materiál tělesa
- Eloxovaný hliník
- Povlak krytu
- Polyesterový povlak
- Kompatibilita ventilů
- Klapky, kulové ventily
- Certifikace
- ABS, ATEX, Bureau Veritas, PED, SIL 3
Oblasti použití
Automatické uzavírání a oddělování klapek nebo kulových ventilů ve vysokoteplotních procesních potrubích
Určeno pro pneumatické automatické otevírání a uzavírání klapek nebo kulových ventilů v podmínkách vysokoteplotních procesů. Řada je navržena pro vysokoteplotní prostředí, podporuje konfigurace s dvojčinným provedením nebo pružinovým návratem a lze ji použít pro ovládání otevřeno/zavřeno. Nastavitelné dorazy umožňují nastavit otevřenou a zavřenou polohu ventilu.
Škrcení klapek nebo kulových ventilů
Určeno pro pneumatické řízení škrcení klapek nebo kulových ventilů. Tato řada je výslovně určena pro škrticí aplikace, využívá konstrukci s protiběžnými písty a hřebenovým převodem a poskytuje obousměrně nastavitelné dorazy zdvihu pro nastavení koncových poloh otevření a uzavření ventilu.
Body výběru
Vhodnost pro vysokoteplotní provoz
Tato řada je určena pro vysokoteplotní aplikace s rozsahem provozní teploty 0°F až 350°F (-18°C až 176°C) a odolností vůči tepelnému působení po dobu 4 hodin při 482°F (250°C).
Víceúhlový výstup hřebenového pohonu s protiběžnými písty
Tato řada využívá konstrukci s protiběžnými písty a hřebenovým převodem a je dostupná v provedení s dvojčinným pohonem a pružinovým návratem. Dvojčinné provedení nabízí natočení 90°, 135° a 180°, zatímco pružinový návrat poskytuje natočení 90°. Je vhodné pro čtvrtotáčkové ventily, jako jsou klapky a kulové ventily.
Přímá montáž ISO 5211 a kompatibilita s příslušenstvím NAMUR
Pohon splňuje montážní normu ISO 5211:2001(E), lze jej přímo namontovat na ventily Bray a je kompatibilní s příslušenstvím NAMUR, což může snížit potřebu externích spojovacích prvků.
Obousměrné nastavení dorazů
Pohon je vybaven dvěma nezávisle nastavitelnými šrouby dorazů zdvihu a vačkou výstupní hřídele pro obousměrné nastavení poloh otevření a uzavření ventilu. Rozsah nastavení dorazů je +5° až -5°.
Stupeň krytí IP66/IP67M
Pohon má stupeň krytí IP66/IP67M v souladu s IEC 60529 a je vhodný pro průmyslová prostředí vyžadující ochranu před okolními vlivy.
Pokyny k instalaci a údržbě
Ověření teploty pro vysokoteplotní provoz
Před instalací ověřte, že teplota v místě instalace odpovídá přípustné provozní teplotě a podmínkám doby trvání pro tento vysokoteplotní pohon, aby nedošlo k překročení ověřeného rozsahu použití.
Ověření média přívodu vzduchu
Pneumatický pohon musí používat suchý stlačený vzduch nebo inertní plyn jako napájecí médium.
Kompatibilita montáže ventilu a pohonu
Pohon musí být správně namontován na příslušný ventil podle montážní normy ISO 5211, aby bylo zajištěno správné spojení výstupu pohonu s připojovacím místem ventilu.
Často kladené dotazy
Jaký je princip činnosti pneumatických pohonů řady 92/93-XT?
Řada 92/93-XT realizuje otevírání a uzavírání pomocí protiběžných pístů s hřebenovým převodem. Dvojčinné verze se mohou otáčet v rozsahu 90°, 135° a 180°, zatímco verze s pružinovým návratem je nastavitelná na 90°, což zajišťuje přesné polohování a spolehlivé spínání ve vysokoteplotním prostředí.
V čem spočívají technické výhody této řady ve vysokoteplotním prostředí?
Konstrukce využívá kombinaci modulární struktury a vysokoteplotně odolných materiálů, která zajišťuje přesné řízení i za vysokých teplot. Celek je uzavřený a samostatný, což snižuje nároky na údržbu a zvyšuje bezpečnost instalace na místě.
Jak při výběru zohlednit možnosti řízení a přívod média?
K dispozici jsou režimy otevřeno/zavřeno, škrcení, dvojčinné provedení a pružinový návrat. Napájecím médiem je suchý stlačený vzduch nebo inertní plyn a maximální provozní tlak dosahuje 140 psig (10 bar). Konkrétní výběr musí vycházet z typu ventilu a požadavků na médium v místě instalace.
Jaké jsou hlavní body montáže a připojení k ventilu?
Pohon splňuje rozměrovou normu ISO 5211 a lze jej přímo namontovat na ventil bez externích spojů. Instalace na místě je jednoduchá a pomáhá omezit odchylky a hromadění nečistot.
Jak ve vysokoteplotních aplikacích zajistit spolehlivost a snadnou údržbu?
Produkt má plně uzavřenou samostatnou konstrukci a je vybaven nastavitelnými šrouby dorazů zdvihu a vačkou výstupní hřídele pro přesné polohování. Příslušenství je modulární, což usnadňuje výměnu a údržbu. Konkrétní teplotní rozsah a speciální povlaky je nutné ověřit podle aktuálního modelu.
