Bray řady 92/93 jsou pneumatické pohony s protilehlými písty, hřebenem a pastorkem, určené pro klapkové a kulové ventily. Nabízejí dvojčinné provedení nebo provedení s pružinovým návratem. Výstupní krouticí moment dosahuje až 4,986 Nm. Pohony jsou určeny pro systémy se suchým stlačeným vzduchem nebo inertním plynem při teplotách od -40°C do 149°C a tlaku až 10 bar. Lze je použít k ovládání otevření, zavření a škrcení v průmyslových potrubních systémech s kapalinami a v prostředí vystaveném vlhkosti, prachu nebo korozi.

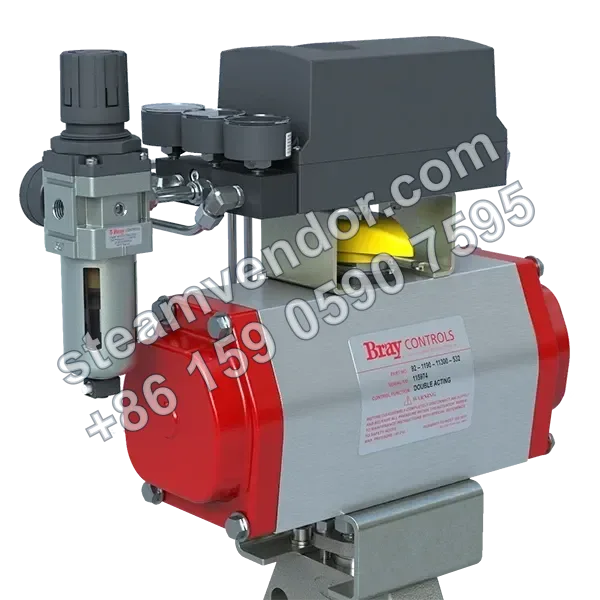

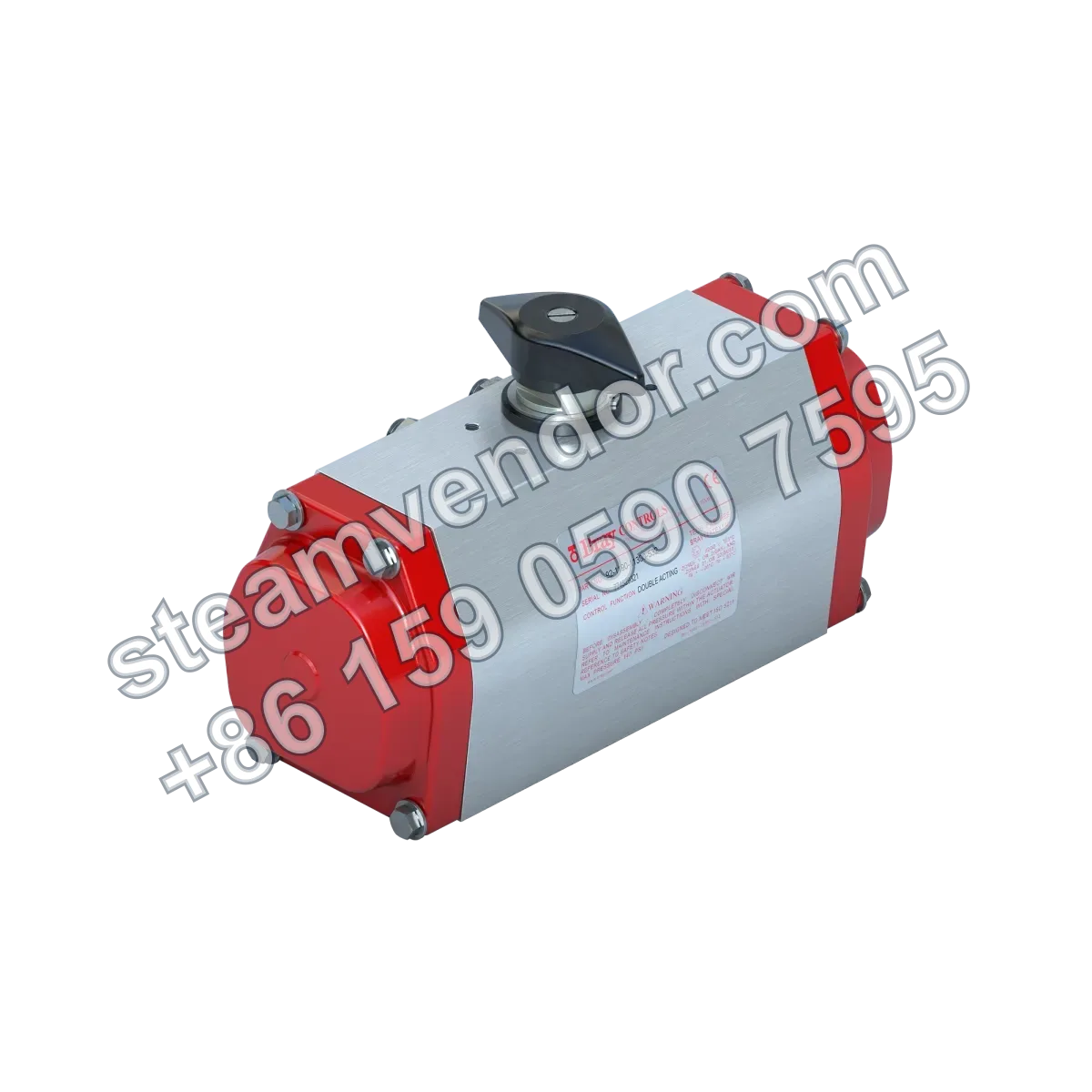

Produktový obrázek pneumatického pohonu řady 92/93
1 / 3
Pneumatické pohony Bray řady 92/93 s hřebenem a pastorkem
Pneumatické pohony s hřebenem a pastorkem pro ovládání otevření a zavření klapkových a kulových ventilů s možností pružinového návratu
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Typ pohonu
- Pneumatický pohon s protilehlými písty, hřebenem a pastorkem
- Výstupní krouticí moment
- Až 44,130 in-lb (4,986 Nm)
- Rozsah provozních teplot
- -40°F až 300°F (-40°C až 149°C)
- Maximální přípustný provozní tlak
- Až 140 psig (10 bar)
- Napájecí médium
- Suchý stlačený vzduch, inertní plyn
- Způsob ovládání
- Otevření/zavření, škrcení
- Provedení pohonu
- Dvojčinné, s pružinovým návratem
- Úhel otáčení
- Dvojčinné 90°, 135° nebo 180°; s pružinovým návratem 90°
- Rozsah nastavení zdvihu
- +5° až -5°
- Stupeň krytí
- IP66/IP67M podle normy IEC 60529
- Montážní norma
- ISO 5211: 2001(E)
- Kompatibilita rozhraní příslušenství
- NAMUR
- Kompatibilita s ventily
- Klapkové a kulové ventily
- Certifikace
- ABS, ATEX, Bureau Veritas, PED, SIL 3
Oblasti použití
Pneumatické ovládání otevření, zavření a škrcení klapkových a kulových ventilů v průmyslových potrubních systémech s kapalinami
Pro klapkové a kulové ventily v průmyslových automatizovaných potrubních systémech s kapalinami. Pohony jsou ovládány suchým stlačeným vzduchem nebo inertním plynem a umožňují otevírání, zavírání a škrcení ventilů. Splňují montážní normu ISO 5211 a jsou kompatibilní s příslušenstvím NAMUR.
Pohon ventilů ve vlhkém, prašném nebo korozivním prostředí
Pro průmyslové ventilové stanice vystavené vlhkosti, rozstřiku vody, prachu nebo korozivním vlivům, kde zajišťují pneumatické ovládání klapkových a kulových ventilů. Tato řada má stupeň krytí IP66/IP67M a lze ji vybavit speciálními povlaky a materiály vhodnými pro korozivní prostředí.
Body výběru
Konstrukce s protilehlými písty, hřebenem a pastorkem
Řada 92/93 používá pneumatickou konstrukci s protilehlými písty, hřebenem a pastorkem.
Dvojčinné provedení a konfigurace s pružinovým návratem
Řada 92 je dvojčinný pohon s možností otáčení o 90°, 135° nebo 180°. Řada 93 je pohon s pružinovým návratem o 90°. Obě provedení jsou vhodná pro aplikace otevírání/zavírání a škrcení.
Nezávislé nastavení koncových poloh otevření a zavření
Pomocí dvou nezávisle nastavitelných dorazových šroubů zdvihu a vačky na výstupním hřídeli lze obousměrně nastavit polohy otevření a zavření ventilu s otáčením o 90° v rozsahu +5° až -5°.
Přímá montáž podle ISO 5211 a kompatibilita s příslušenstvím NAMUR
Pohon splňuje montážní rozměry podle ISO 5211:2001(E), lze jej namontovat přímo na ventily Bray bez vnějšího spojovacího mechanismu a je kompatibilní s rozhraním příslušenství NAMUR.
Varianty korozivzdorných materiálů a povlaků
Standardní provedení používá těleso z eloxovaného hliníku a víka s polyesterovým povlakem. K dispozici jsou také speciální povlaky a materiály pro korozivní prostředí.
Pokyny k instalaci a údržbě
Montážní rozhraní a souosé vyrovnání
Při montáži ověřte, zda pohon a ventil splňují montážní rozměry podle ISO 5211, a zajistěte souosost spojení, aby se omezilo riziko montážních odchylek a zadrhávání pohonu.
Kvalita stlačeného vzduchu a napájecí tlak
Standardní pneumatická konfigurace musí používat suchý stlačený vzduch nebo inertní plyn. Napájecí tlak nesmí překročit maximální přípustný provozní tlak pohonu 140 psig (10 bar).
Často kladené dotazy
Jaký je princip fungování pneumatických pohonů s hřebenem a pastorkem řady 92/93?
Řada 92/93 využívá vzájemný pohyb hřebene a pastorku k převodu na pravoúhlé otáčení. Dvojčinné provedení i provedení s pružinovým návratem lze použít pro otevírání, zavírání a škrcení a poskytují stabilní polohování a opakovatelnost.
Jak při výběru rozlišit použití dvojčinného provedení a provedení s pružinovým návratem?
Dvojčinné provedení je určeno pro aplikace vyžadující aktivní otevírání a zavírání i řízení v obou směrech. Provedení s pružinovým návratem se při přerušení přívodu vzduchu nebo při ztrátě tlaku automaticky vrátí do výchozí polohy. Konkrétní výběr je třeba stanovit podle požadavků na ovládání a rozsahu provozního tlaku.
Jaké úhly jsou k dispozici a jak se úhel nastavuje?
K dispozici jsou varianty s úhlem 90°, 135° a 180°. Vačka na výstupním hřídeli a nastavitelné dorazové šrouby na obou koncích umožňují jemné polohování v rozsahu ±5° podle polohy otevření a zavření ventilu.
Jaké jsou výkonnostní limity pohonu z hlediska teploty a tlaku?
Maximální provozní tlak dosahuje 140 psig (10 bar) a rozsah provozních teplot je od -40°F do 300°F (-40°C až 149°C). Konkrétní teplotní limity je třeba ověřit podle skutečného modelu a média.
Jak je zajištěna kompatibilita s normou ISO 5211 a rozhraním ventilu?
Pohon splňuje rozměrovou normu ISO 5211 a lze jej namontovat přímo na ventil bez vnějšího spojovacího mechanismu. Instalace na místě je tak jednodušší a pomáhá omezit odchylky a hromadění nečistot.
