Pneumatický pohon Bray řady 98 s kulisovým mechanismem je určen k ovládání kulových a klapkových ventilů v režimu otevřeno/zavřeno. Nabízí výstupní krouticí moment 310–100,000 Nm, provozní teplotu -46°C až 149°C, tlak 40–150 psi a stupeň krytí IP66/IP67M. Montážní rozhraní a standardy odpovídají normám ISO 5211 a MSS SP-101. Podporuje ovládání otevřeno/zavřeno, přímý přenos i pružinový návrat a zajišťuje spolehlivou automatizaci ventilů ve vlhkém a prašném prostředí.

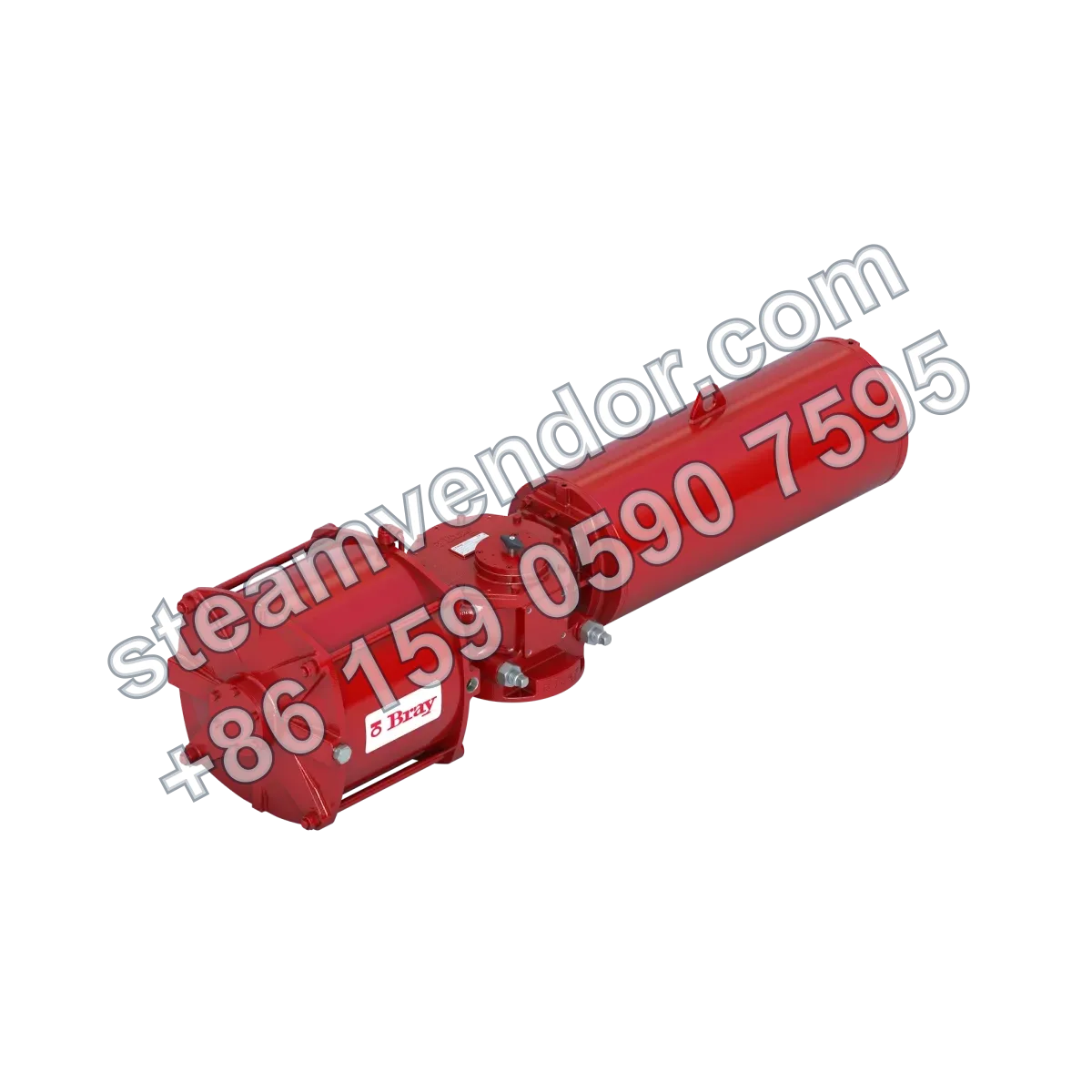

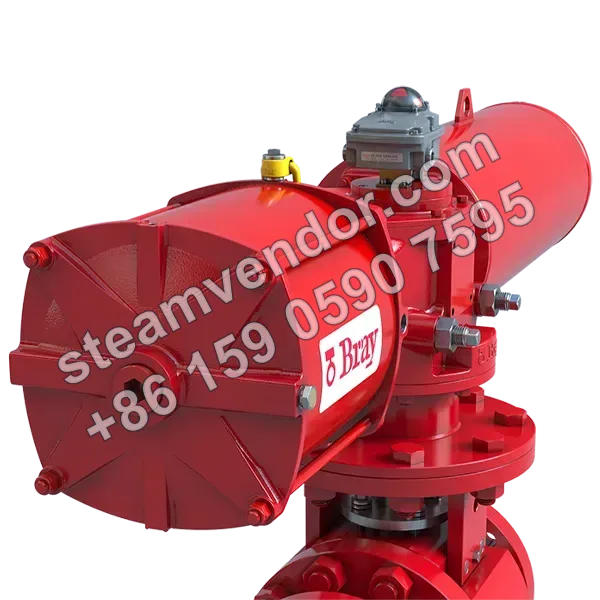

Produktový obrázek pneumatického pohonu s kulisovým mechanismem řady 98
1 / 3
Pneumatický pohon s kulisovým mechanismem Bray řady 98
Pneumatický pohon pro ovládání kulových a klapkových ventilů s možností pružinového návratu
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Rozsah výstupního krouticího momentu
- 2,744 až 885,100 in-lb (310 až 100,000 Nm)
- Krouticí moment na pružinové straně
- 2,744 až 445,261 in-lb (310 až 50,306 Nm)
- Maximální přípustný provozní tlak
- 40 - 150 psi (2.8 - 10.3 bar)
- Rozsah provozní teploty
- -50°F až 300°F (-46°C až 149°C)
- Stupeň krytí
- IP66/IP67M (IEC 60529)
- Montážní standardy
- ISO 5211:2001(E), MSS SP-101-1989
- Montážní standard příslušenství
- NAMUR-VDE
- Certifikace
- ATEX, PED, SIL 3, ABS
- Způsoby ovládání
- Otevřeno/zavřeno, přímý přenos, pružinový návrat
- Napájecí médium
- Suchý stlačený vzduch, inertní plyn
- Zdroj energie
- Pneumatický
- Zkušební norma
- EN 15714-3:2009
- Kompatibilita s ventily
- Kulové ventily, klapkové ventily
Oblasti použití
Pohon pro nouzové uzavření kulových a klapkových ventilů
Řada 98 je určena pro aplikace nouzového uzavření kulových a klapkových ventilů. Lze ji vybavit ovládáním s pružinovým návratem a nabízí kompatibilitu se SIL 3 i volitelné certifikace ATEX.
Pneumatické ovládání kulových a klapkových ventilů s vysokým krouticím momentem
Řada 98 může být poháněna suchým stlačeným vzduchem nebo inertním plynem o tlaku 40 až 150 psi pro pneumatické ovládání kulových a klapkových ventilů v režimu otevřeno/zavřeno. Rozsah výstupního krouticího momentu činí 310 až 100,000 Nm.
Automatizace ventilů při vysokých nebo nízkých teplotách
Řadu 98 lze nakonfigurovat pro vysoké i nízké teploty a použít k pneumatickému automatickému ovládání kulových a klapkových ventilů v rozsahu provozní teploty -46°C až 149°C.
Pohon ventilů v průmyslových instalacích s vlhkostí a prachem
Řada 98 je vhodná pro automatizaci průmyslových ventilů v místech, kde může dojít k působení prachu a vniknutí vody. Nabízí stupeň krytí IP66/IP67M.
Body výběru
Pohon s kulisovým mechanismem pro vysoké krouticí momenty
Řada 98 je pneumatický pohon s kulisovým mechanismem s výstupním krouticím momentem 310 až 100,000 Nm, vhodný pro kulové, klapkové a další ventily.
Modulární a konfigurovatelná konstrukce
Řada 98 má modulární a konfigurovatelnou konstrukci, kterou lze nakonfigurovat přímo na místě podle požadavků aplikace. Nabízí také volby přímého přenosu a pružinového návratu.
Možnost symetrického a šikmého kulisového mechanismu
Řada 98 nabízí symetrické a šikmé provedení kulisového mechanismu, takže lze zvolit konfiguraci odpovídající provozním podmínkám ventilu.
Široký teplotní rozsah a krytí IP
Řada 98 pokrývá teplotní rozsah -46°C až 149°C a nabízí stupeň krytí IP66/IP67M. Je vhodná pro pneumatické aplikace ventilů, u nichž je při výběru nutné zohlednit teplotu i požadavky na krytí.
Pokyny k instalaci a údržbě
Ověření montážního rozhraní pohonu a ventilu
Při instalaci pohonu Bray řady 98 je nutné ověřit, zda montážní rozhraní pohonu a ventilu odpovídá montážní normě ISO 5211:2001(E) a zda jsou oba díly správně kompatibilní.
Použití předepsaného napájecího média a regulace tlaku
Pohon Bray řady 98 musí používat jako napájecí médium suchý stlačený vzduch nebo inertní plyn. Napájecí tlak musí být v předepsaném rozsahu 40 až 150 psi (2.8 až 10.3 bar).
Často kladené dotazy
Jaký je princip fungování pneumatického pohonu řady 98?
Řada 98 ovládá otevírání a zavírání ventilu pomocí pneumatického pohonu. Kombinuje kompaktní konstrukci s vysokým poměrem krouticího momentu k hmotnosti a nabízí volby ovládání otevřeno/zavřeno, přímého přenosu a pružinového návratu pro různé provozní podmínky.
Jaké jsou hlavní body výběru této řady?
Rozhodujícími parametry jsou požadovaný rozsah výstupního krouticího momentu, provozní tlak, vlastnosti média a teplotní podmínky. Řada nabízí několik úrovní výstupního krouticího momentu a teplotních konfigurací; výběr je nutné sladit s kompatibilitou ventilu a místními montážními standardy, například ISO 5211.
Jaký je rozsah použitelných teplot a tlaků?
Provozní tlak činí 40–150 psi (2.8–10.3 bar). Standardní teplotní rozsah je obvykle -20°F až 200°F (-29°C až 93°C), přičemž pro vysoké teploty může dosahovat 300°F (149°C) a pro nízké teploty až -50°F (-46°C).
S jakými typy ventilů a montážními standardy je tento pohon kompatibilní?
Pohon je kompatibilní s kulovými a klapkovými ventily a dalšími ventily. Montážní rozhraní odpovídá normám ISO 5211:2001(E) a MSS SP-101-1989. Montáž příslušenství pro hřídelový přenos odpovídá standardu NAMUR-VDE.
Jak při výběru posoudit výstupní krouticí moment a stupeň krytí?
Rozsah výstupního krouticího momentu činí 2,744 až 885,100 in-lb (310 až 100,000 Nm) a stupeň krytí je IP66/IP67M podle IEC 60529. Vhodný model je nutné zvolit podle požadovaného krouticího momentu a úrovně ochrany v konkrétních provozních podmínkách.
