Bray řada S51 je dvoudílný mosazný závitový kulový ventil NPT s plným průtokem ve velikostech od ¼ do 4 palců. Je vybaven chromovanou mosaznou koulí, sedly PTFE a dříkem odolným proti vyfouknutí a je vhodný pro teploty od -46°C do 200°C. Je určen pro ruční uzavírání a servisní izolaci rozvodů vody v komerčních budovách, nízkotlaké páry, stlačeného vzduchu a běžných olejů.

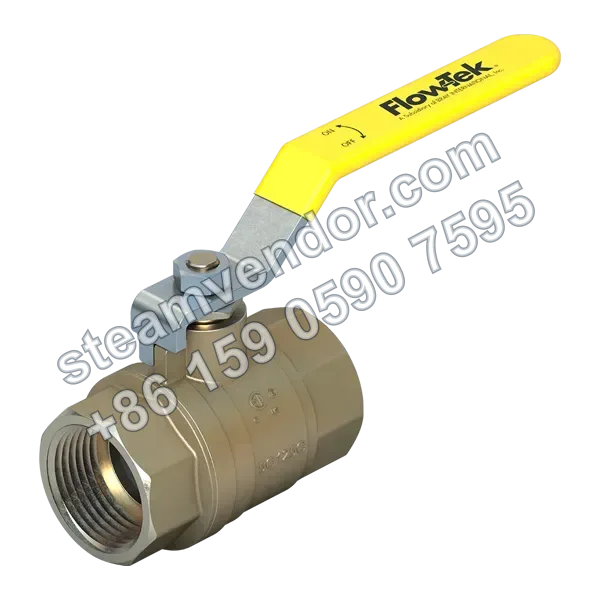

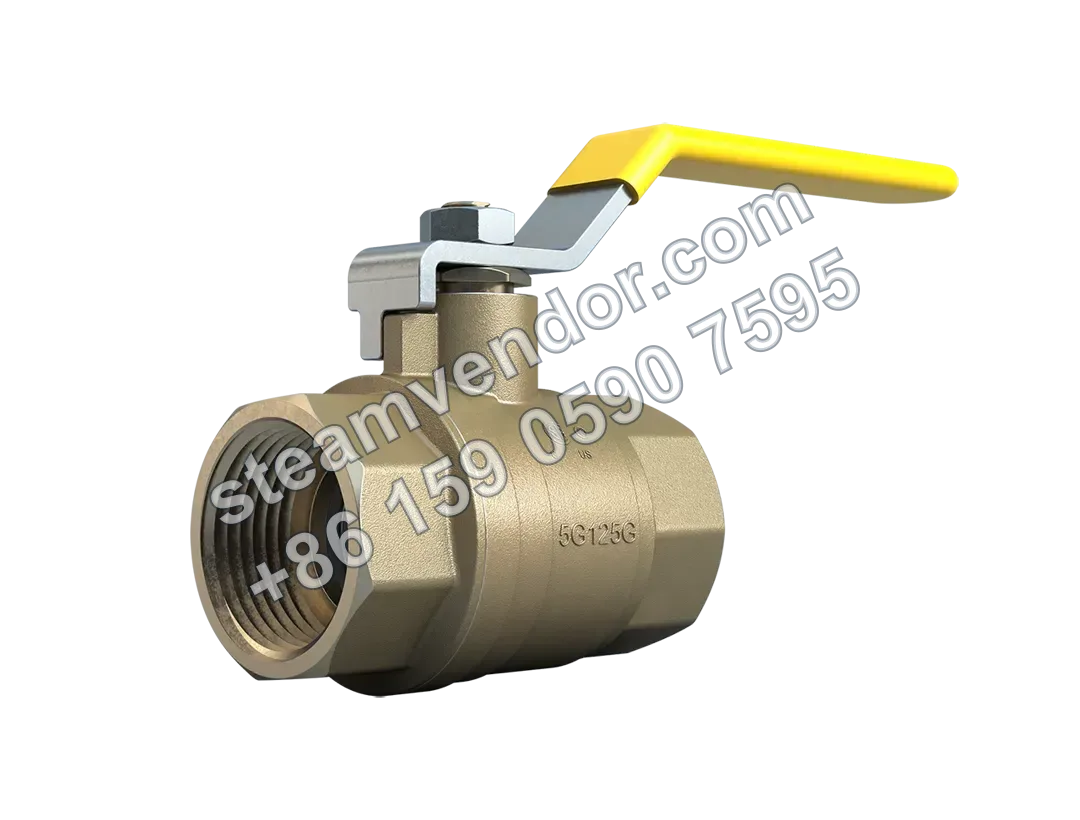

Produktový obrázek závitového kulového ventilu řady 51
1 / 4
Bray řada 51 S51 dvoudílný mosazný závitový kulový ventil NPT s plným průtokem
Dvoudílný mosazný závitový kulový ventil s plným průtokem pro izolaci větví vody, páry, olejů a stlačených plynů.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Rozsah velikostí
- ¼ až 4" (8 až 100mm)
- Materiál tělesa
- Mosaz
- Rozsah provozní teploty
- -50°F až 400°F (-46°C až 200°C)
- Materiál dříku
- Mosaz
- Maximální provozní tlak
- ¼ až 2" 600psi WOG, 150psi WSP; 2½ až 4" 400psi WOG, 150psi WSP
- Materiál sedla
- PTFE
- Třída těsnosti
- Nulový únik
- Materiál koule
- Chromovaná mosaz
- Typ tělesa
- Dvoudílný
- Konstrukční norma
- MSS SP-110
- Koncové připojení
- Závitové ASME B1.20.1 NPT
- Zkušební norma
- MSS-SP72
- Certifikace
- CSA, UL
- Průtokový otvor
- Plný průtok
- Konstrukce dříku
- Odolný proti vyfouknutí
Oblasti použití
Izolace větví vodovodních rozvodů v komerčních budovách
Pro ruční otevírání, uzavírání a servisní izolaci maloprůměrových závitových vodovodních větví v komerčních budovách. Ventil má dvoudílné mosazné těleso, závitové připojení NPT a konstrukci s plným průtokem, vhodnou pro vodní systémy pro všeobecné použití.
Uzavírání pomocných potrubí nízkotlaké páry
Pro ruční izolaci a údržbové uzavírání větví nízkotlaké páry a míst odběru páry v komerčních nebo průmyslových zařízeních. Produktová dokumentace uvádí páru jako vhodné médium a maximální provozní tlak pro páru je 150psi WSP.
Izolace větví rozvodů stlačeného vzduchu a stlačených plynů
Pro ruční spouštění, zastavování a servisní izolaci větví rozvodů stlačeného vzduchu nebo stlačených plynů v továrnách. Produktová dokumentace uvádí stlačené plyny jako vhodné médium a ventil je vybaven těsností na úrovni bublin, nastavitelným těsněním dříku a dříkem odolným proti vyfouknutí.
Izolace větví pro dopravu běžných olejů
Pro otevírání, uzavírání a servisní izolaci větví pro dopravu běžných olejů v průmyslových zařízeních. Produktová dokumentace uvádí olej jako vhodné médium; ventil používá sedla PTFE a průtokový kanál s plným průtokem.
Body výběru
Dvoudílná konstrukce mosazného tělesa
Dvoudílná konstrukce mosazného tělesa je vhodná pro systémy s běžnými kapalinami, kde se při výběru zohledňuje snadná údržba a opravy.
Chromovaná mosazná koule s plným průtokem
Konstrukce s plným průtokem a chromovanou mosaznou koulí snižuje omezení průtoku a je vhodná pro aplikace zaměřené na průtočnou kapacitu a tlakové ztráty.
Nastavitelné těsnění a dřík odolný proti vyfouknutí
Ventil je vybaven nastavitelným těsněním dříku a spodně vkládaným dříkem odolným proti vyfouknutí, které omezují únik v oblasti dříku a brání vysunutí dříku vlivem tlaku v potrubí.
Vhodnost pro běžná provozní média
Vhodné pro běžné provozní podmínky s vodou, párou, olejem a stlačenými plyny.
Pokyny k instalaci a údržbě
Ověřte shodu specifikací závitového připojení
Koncové připojení ventilu je závitové ASME B1.20.1 NPT. Při instalaci ověřte, že připojené potrubí a tvarovky používají odpovídající specifikaci závitu NPT.
Ověřte médium a provozní tlakové a teplotní podmínky
Před instalací ověřte, že skutečné médium, provozní tlak a teplota jsou v rozsahu použití ventilu. Tato řada je vhodná pro vodu, páru, olej a stlačené plyny; rozsah provozní teploty je od -46°C do 200°C; maximální provozní tlak pro velikosti 1/4 až 2 palce je 600psi WOG nebo 150psi WSP a pro velikosti 2-1/2 až 4 palce je 400psi WOG nebo 150psi WSP.
Často kladené dotazy
Jaký je princip funkce závitového kulového ventilu řady 51?
Mosazný závitový kulový ventil řady 51 má dvoudílnou konstrukci a otevírá nebo uzavírá průtok média otáčením koule. Ventil má plný průtok, chromovanou mosaznou kouli, zajišťuje proudění s nízkým odporem a těsnost bez úniku.
Jak při výběru chápat rozsah použitelné teploty a tlaku?
Teplotní rozsah ventilu je od -46°C do 200°C. Podle velikosti se maximální povolený provozní tlak dělí do dvou úrovní: ¼ až 2" je 600psi WOG / 150psi WSP a 2½ až 4" je 400psi WOG / 150psi WSP. Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a provozních podmínek.
Jaké vlastnosti má těsnicí konstrukce ventilů řady 51?
Používá nastavitelné těsnění dříku, které brání úniku média přes dřík, a závitové těsnění s hlubokou drážkou pro zjednodušení údržby. Vinylová izolační páka zvyšuje komfort obsluhy a chrání uživatele.
Pro jaké provozní podmínky a média je ventil vhodný?
Je vhodný pro běžné aplikace s olejem, vodou, párou a stlačenými plyny. Konstrukce klade důraz na univerzálnost pro nízkotlaké komerční použití a usnadňuje obecné řízení médií, jako jsou voda, pára a olej. Kompatibilitu konkrétního média je nutné ověřit podle skutečných provozních podmínek.
Jaké jsou hlavní body údržby této řady ventilů?
Nastavitelné těsnění dříku zajišťuje spolehlivé utěsnění a spodně vkládaný dřík odolný proti vyfouknutí brání jeho vysunutí vlivem tlaku v potrubí. Pravidelně kontrolujte opotřebení těsnění a materiálu sedel (PTFE) a v případě potřeby provádějte údržbu podle norem výrobce. Konkrétní postup údržby je nutné ověřit podle podmínek na místě.
