Bray S80 je dvoudílný nerezový kulový ventil s plným průtokem a závitovým připojením, určený pro ruční uzavírání a izolaci potrubí. Těleso ventilu je vyrobeno z nerezové oceli CF8M, s koulí 316SS, sedly RPTFE a vřetenem odolným proti vysunutí. Maximální pracovní tlak je 1000 psi WOG a teplotní rozsah je od -46 °C do 232 °C. Je vhodný pro potrubí s kompatibilními médii, jako jsou vzduch, voda, ropa a zemní plyn, v chemickém, textilním a zpracovatelském průmyslu.

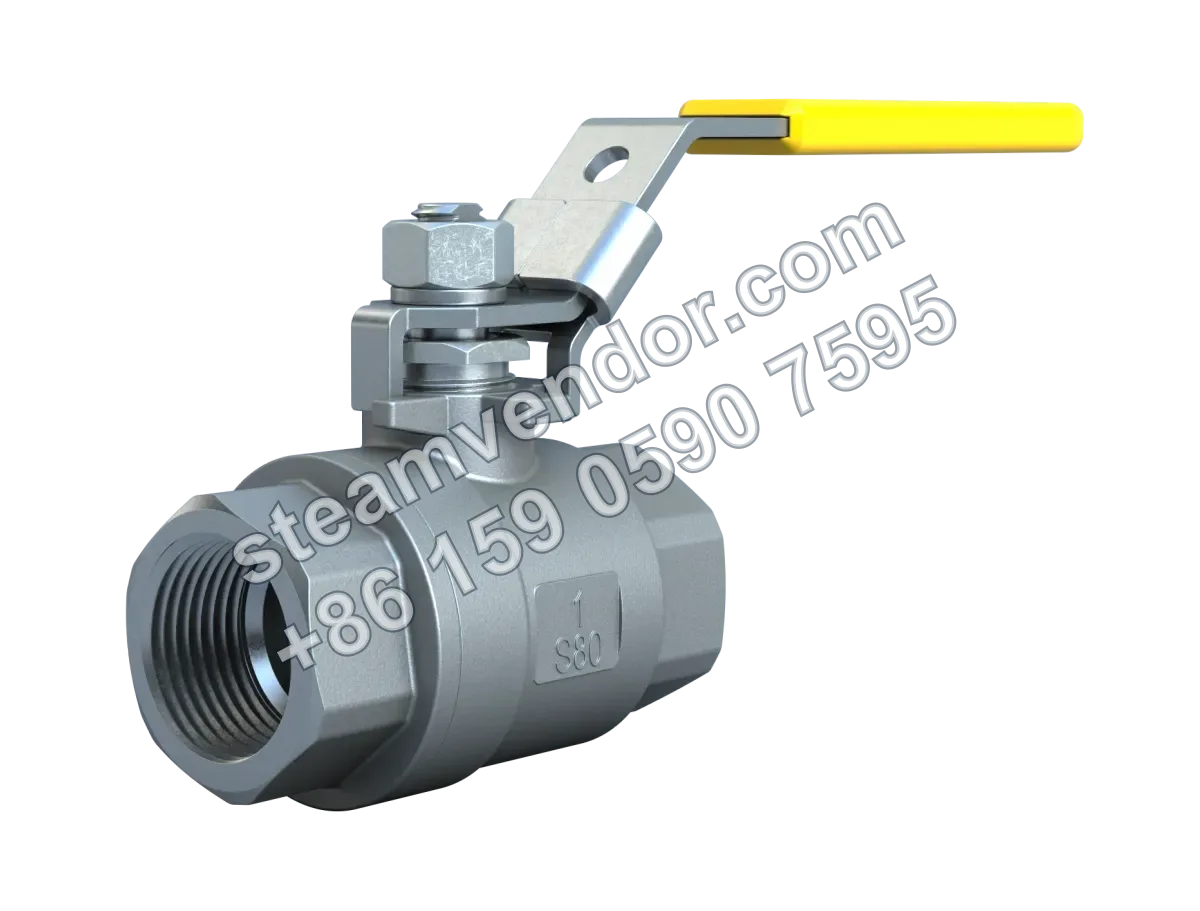

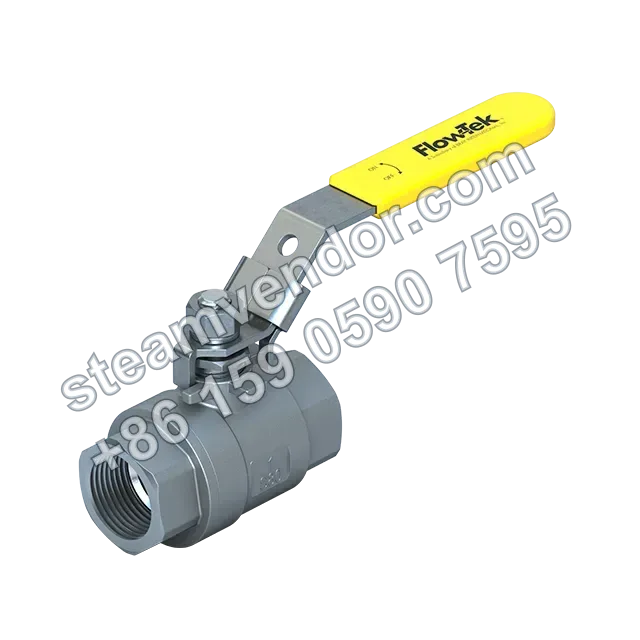

Produktový obrázek závitového kulového ventilu řady S80
1 / 3
Bray S80 závitový nerezový kulový ventil s plným průtokem
Nerezový kulový ventil s plným průtokem pro izolaci chemických procesů, podporující různé závitové připojení.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Rozsah velikostí
- ¼ - 4" (8 - 100 mm)
- Materiál tělesa
- ASTM A351 Gr CF8M
- Rozsah provozních teplot
- -50°F až 450°F (-46°C až 232°C)
- Maximální pracovní tlak
- 1000 psi WOG (69 bar)
- Třída těsnosti
- Nulový únik
- Materiál sedla
- RPTFE
- Materiál koule
- 316SS
- Materiál vřetene
- ASTM A479 typ 316
- Typ průtoku
- Plný průtok
- Koncové připojení
- Závitové NPT, BSPT, BSPP
- Konstrukce tělesa
- Dvoudílná
- Konstrukce vřetene
- Odolné proti vysunutí
- Ucpávka vřetene
- Nastavitelná
- Konstrukční norma
- MSS SP-110
- Zkušební norma
- MSS-SP 72
Oblasti použití
Izolace potrubí chemických procesů
Určeno pro uzavírání média a ruční izolaci v procesním potrubí chemického průmyslu. Těleso je z nerezové oceli CF8M, koule a vřeteno jsou z nerezové oceli typu 316. Konstrukce s plným průtokem podporuje plynulé proudění a nízkou tlakovou ztrátu, zatímco závitové připojení usnadňuje instalaci.
Přepínání potrubí textilních zpracovatelských zařízení
Určeno pro uzavírání média a izolaci potrubí ve výrobních zařízeních a přidružených potrubních systémech textilního průmyslu. Produkt je výslovně vhodný pro textilní průmysl, nabízí závitová připojení NPT, BSPT a BSPP a konstrukci s plným průtokem pro plynulé proudění a nízkou tlakovou ztrátu.
Izolace pomocných potrubí zařízení ve zpracovatelském průmyslu
Určeno pro ruční uzavírání a izolaci vzduchu, vody nebo jiných kompatibilních médií v zařízeních a přidružených potrubích zpracovatelského průmyslu. Dvoudílné těleso, konstrukce s plným průtokem a bezpečnostní uzamykatelná páka jsou vhodné pro ruční ovládání na místě.
Vysokotlaké uzavírání potrubí pro všeobecné použití
Určeno pro vysokotlaké ruční uzavírání potrubí pro všeobecné použití se vzduchem, vodou, ropou a zemním plynem. Maximální povolený provozní tlak produktu je 1000 psi WOG, ventil má závitové připojení, sedla RPTFE a třídu těsnosti s nulovým únikem.
Body výběru
Průtočný kanál s plným průtokem a nízkou tlakovou ztrátou
Konstrukce s plným průtokem a hladkým průtočným kanálem omezuje škrcení a tlakovou ztrátu ventilu, což je vhodné pro potrubí vyžadující zachování průtoku.
Sledovatelnost tavného čísla odlitků tělesa
Dvoudílné těleso z nerezové oceli CF8M je vyrobeno přesným litím a žíháno v roztoku. Všechny odlitky tělesa jsou označeny tavným číslem, což usnadňuje sledovatelnost šarží materiálu a záznamů o kvalitě.
Koncová připojení podle více závitových norem
K dispozici jsou závitová koncová připojení NPT, BSPT a BSPP pro snadné přizpůsobení různým standardům potrubních závitů.
Vřeteno odolné proti vysunutí a nastavitelná ucpávka
Vnitřně montované vřeteno odolné proti vysunutí a nastavitelná ucpávka vřetene poskytují konstrukční prvky pro ochranu proti vysunutí vřetene a nastavení těsnosti ucpávky.
Bezpečnostní uzamykatelná páka a volitelná oválná rukojeť
Standardně je dodávána bezpečnostní uzamykatelná páka z nerezové oceli, která pomáhá udržet ventil v nastavené poloze, a volitelně je k dispozici oválná rukojeť.
Pokyny k instalaci a údržbě
Omezení provozního tlaku a teploty
Při instalaci a provozu musí být teplota v místě použití udržována v rozsahu od -46 °C do 232 °C a maximální povolený pracovní tlak nesmí překročit 1000 psi WOG (69 bar).
Často kladené dotazy
Jak ovlivňuje konstrukce s plným průtokem závitového kulového ventilu řady S80 průtok?
Řada S80 využívá konstrukci s plným průtokem, která zajišťuje plynulé proudění a minimální tlakovou ztrátu, takže průchod média ventilem není omezen.
Jaké klíčové body týkající se materiálu tělesa a tlakové odolnosti této řady je nutné zohlednit?
Materiál tělesa je ASTM A351 Gr CF8M, maximální povolený provozní tlak je 1000 psi WOG, materiál sedla je RPTFE, koule je vyrobena z 316SS a vřeteno z ASTM A479 316.
Jaké možnosti koncového připojení nabízí řada S80 a jak je vybrat?
K dispozici jsou závitová koncová připojení NPT, BSPT a BSPP. Konkrétní volba by měla vycházet ze specifikace závitu potrubí v místě instalace a požadavků na těsnost.
Jaké bezpečnostní prvky nabízí tento ventil z hlediska instalace a údržby?
Ventil je vybaven bezpečnostní uzamykatelnou pákou z nerezové oceli, která udržuje ventil v požadované poloze během provozu a brání nechtěnému ovládání. Uvnitř je vřeteno odolné proti vysunutí a nastavitelná ucpávka vřetene pro utěsnění a ovládání s nízkým krouticím momentem.
Pro jaká média a aplikace je řada S80 vhodná při výběru?
Je vhodná pro všeobecné použití, vzduch, vodu, ropu a zemní plyn. Běžně se používá v chemickém, textilním a zpracovatelském průmyslu a poskytuje spolehlivé těsnění a ovládání s nízkým krouticím momentem v náročných provozních podmínkách.
