Řada Spirax Sarco BPC32/BPC32Y zahrnuje ocelové tlakem vyvážené termostatické parní odvaděče kondenzátu pro systémy s nasycenou párou do 32 bar g. K dispozici jsou závitová, svařovaná a přírubová připojení. BPC32Y je vybaven válcovým sítkem typu Y a verze CV mohou být volitelně vybaveny integrovanou zpětnou klapkou. Jsou vhodné pro odvádění kondenzátu z hlavních potrubí nasycené páry a zařízení pro procesní ohřev a zároveň splňují požadavky na odolnost proti vodnímu rázu a zamrznutí.
Fotografie BPC32 v provozu
1 / 4
Spirax Sarco BPC32/BPC32Y ocelový tlakem vyvážený termostatický parní odvaděč kondenzátu
Ocelový tlakem vyvážený parní odvaděč kondenzátu pro odvádění kondenzátu, s volitelným sítkem typu Y.
Vyberte model
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Varianty

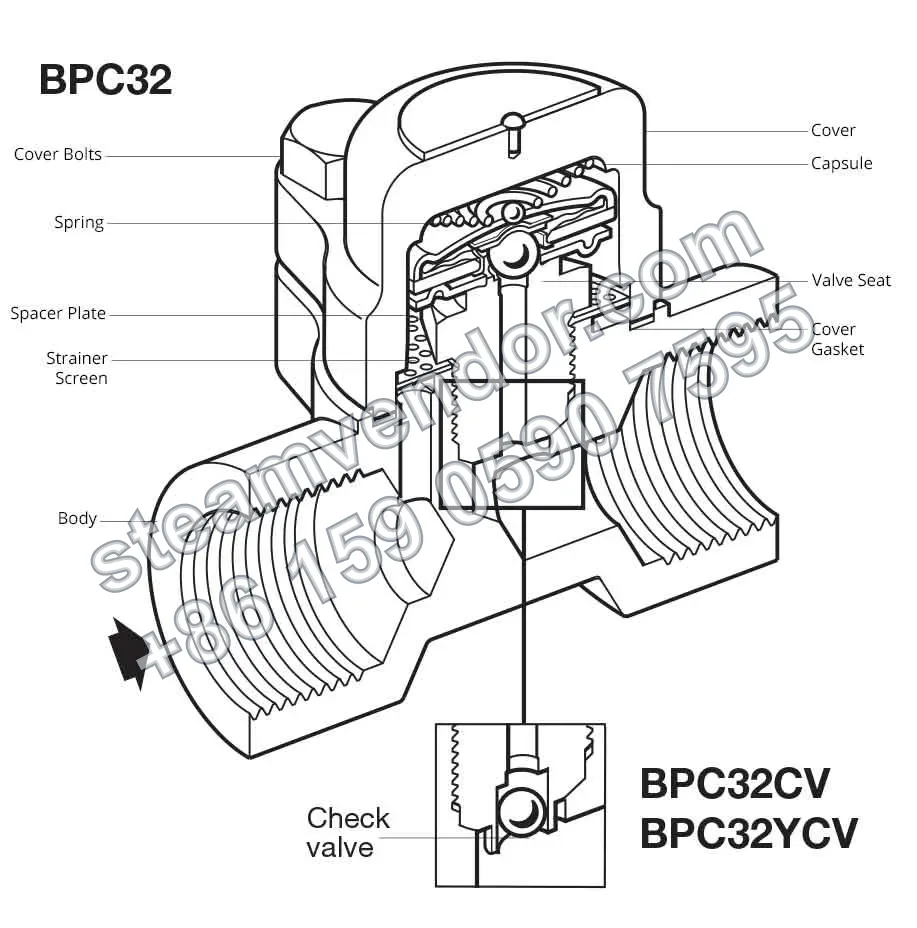

Všechny modely řady BPC32 jsou tlakem vyvážené termostatické parní odvaděče kondenzátu, vyrobené z uhlíkové oceli a vybavené standardní kapslí STD. Modely BPC32 a BPC32CV používají plochý nerezový filtr, zatímco BPC32Y a BPC32YCV mají válcový filtr typu Y s velkou kapacitou. Modely BPC32CV a BPC32YCV jsou oproti příslušným základním modelům vybaveny vestavěným zpětným ventilem. Pro omezený instalační prostor a relativně čisté médium je vhodný model BPC32. Při vyšším obsahu nečistot nebo požadavku na větší filtrační plochu lze zvolit BPC32Y. Pokud hrozí zpětný tok kondenzátu, zvolte podle požadované konstrukce filtru model BPC32CV nebo BPC32YCV.
BPC32Kompaktní standardní tlakem vyvážený termostatický parní odvaděč kondenzátu
BPC32 je standardní model této řady. Má těleso z uhlíkové oceli, pracuje na principu tlakem vyvážené termostatické regulace a je vybaven plochým nerezovým filtrem a standardní kapslí STD. Je vhodný pro běžné systémy syté páry. Díky kompaktní konstrukci filtru se hodí pro instalace s omezeným prostorem a relativně čistým médiem.

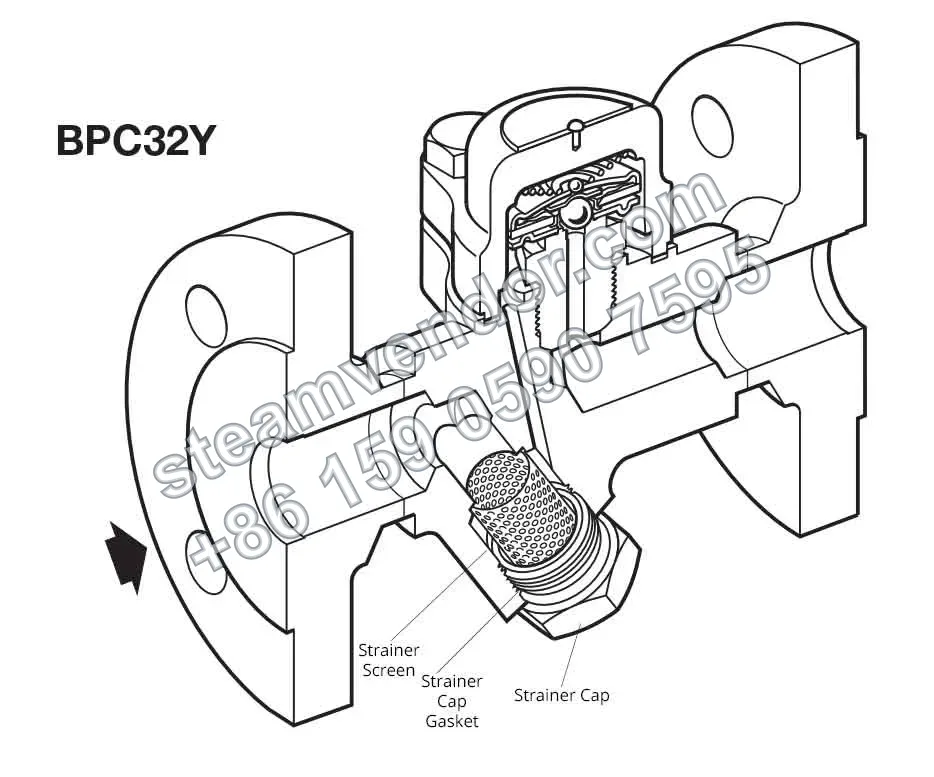

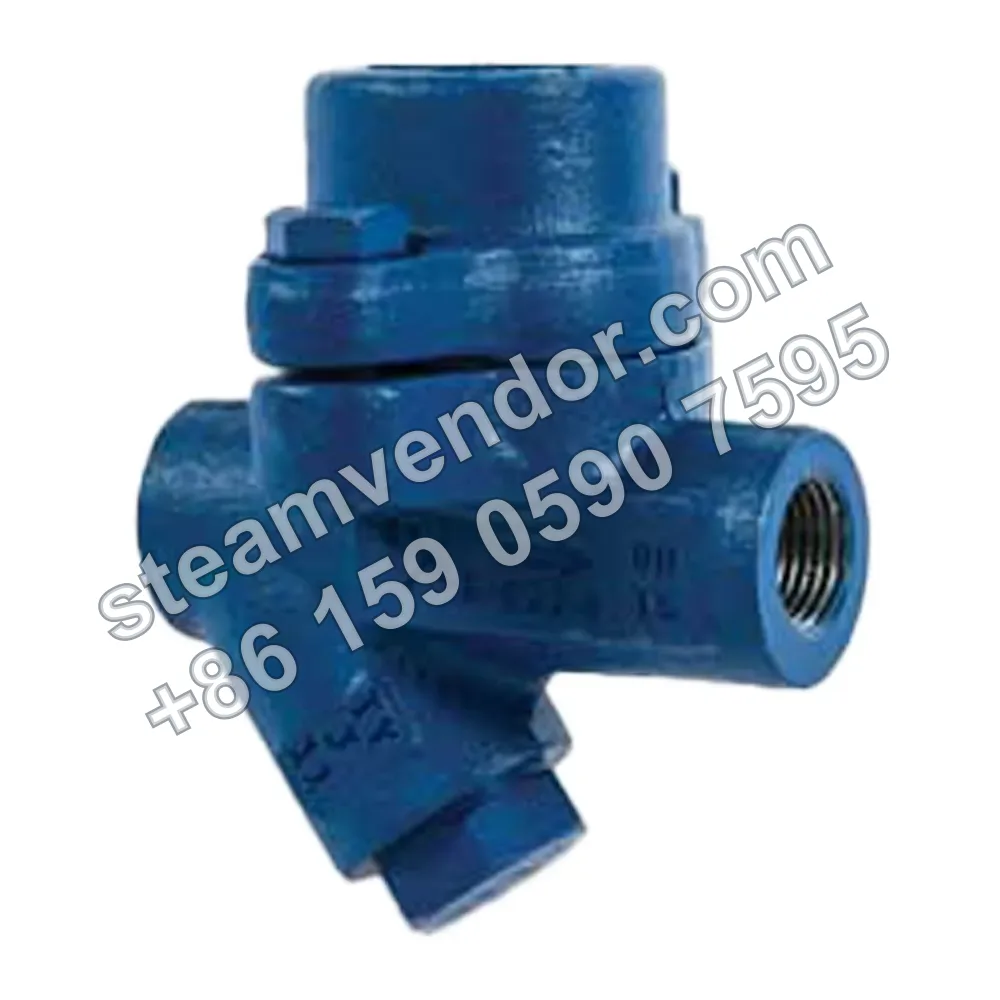

BPC32YTermostatický tlakem vyvážený parní odvaděč kondenzátu a filtrem typu Y s velkou kapacitou
BPC32Y je model vycházející z BPC32, vybavený válcovým nerezovým filtrem typu Y a standardní kapslí STD. Filtr typu Y poskytuje větší filtrační plochu a je vhodný pro parní systémy s vyšším obsahem nečistot zejména během počátečního provozu nebo tam, kde je požadována vyšší odolnost proti zanášení.
BPC32CVKompaktní tlakem vyvážený termostatický parní odvaděč kondenzátu a vestavěným zpětným ventilem
BPC32CV je model vycházející z BPC32, doplněný o vestavěný zpětný ventil. Je vybaven plochým nerezovým filtrem a standardní kapslí STD. Je vhodný pro parní zařízení nebo potrubí, kde je požadována kompaktní konstrukce s plochým filtrem a zároveň hrozí zpětný tok kondenzátu.
BPC32YCVTermostatický tlakem vyvážený parní odvaděč kondenzátu, filtrem typu Y s velkou kapacitou a zpětným ventilem
BPC32YCV je vybaven válcovým nerezovým filtrem typu Y s velkou kapacitou a vestavěným zpětným ventilem. Používá standardní kapsli STD. Je vhodný pro parní potrubí, kde je současně požadována větší filtrační plocha a ochrana proti zpětnému toku kondenzátu.
Specifikace
- Jmenovitá tlaková třída
- PN40
- Maximální přípustný tlak
- 50 bar g at 50°C
- Maximální přípustná teplota
- 400°C at 35 bar g
- Maximální pracovní tlak nasycené páry
- 32 bar g at 281°C
- Maximální pracovní teplota
- 281°C at 32 bar g
- Minimální přípustná teplota
- -60°C
- Maximální konstrukční tlak při zkoušce studenou vodou
- 75 bar g
- Materiál tělesa
- uhlíková ocel DIN 17243 C22.8 / ASTM A105N
- Materiál sedla
- nerezová ocel BS 970 431 S29
- Materiál sítka
- nerezová ocel AISI 304
- Materiál kapsle
- nerezová ocel
- Podchlazení kapsle
- STD 12°C / NTS 6°C / SUB 24°C pod teplotou nasycení
- Typ sítka
- ploché (BPC32) / válcové typu Y (BPC32Y)
- Integrovaná zpětná klapka
- volitelná (BPC32CV / BPC32YCV)
- Typ připojení
- závitové (BSP/NPT), nástrčné svařování (BS 3799), svařování na tupo (EN 12627), přírubové
- Připojovací rozměry
- 1/2" (DN15), 3/4" (DN20), 1" (DN25)
- Přírubové normy
- EN 1092 PN40, ANSI B16.5 Class 150/300, JIS/KS 10K/20K
- Materiálový certifikát
- EN 10204 3.1
- Směrnice pro tlaková zařízení
- 97/23/EC
Oblasti použití
Odvádění kondenzátu z hlavního potrubí nasycené páry
Určeno pro odvádění kondenzátu z hlavních potrubí nasycené páry. BPC32 je vhodný pro běžná hlavní potrubí s omezeným instalačním prostorem a relativně čistým médiem. Tato řada nabízí odolnost proti vodnímu rázu a zamrznutí.
Odvádění kondenzátu ze zařízení pro procesní ohřev
Určeno pro odvádění kondenzátu z různých zařízení pro procesní ohřev. BPC32Y je vybaven velkokapacitním válcovým sítkem typu Y a je vhodný pro provozní podmínky s větším množstvím nečistot během počátečního spouštění systému.
Body výběru
Volitelné kapsle s různým podchlazením
K dispozici jsou kapsle STD, NTS a SUB, které odvádějí kondenzát při teplotě o 12°C, 6°C a 24°C nižší než teplota sytosti. Volbu lze provést podle požadovaného teplotního rozdílu pro odvod kondenzátu v daném procesu.
Volba konstrukce vestavěného filtru podle modelu
BPC32 je vybaven plochým nerezovým filtrem, zatímco BPC32Y je vybaven válcovým filtrem typu Y. Odpovídající model lze zvolit podle čistoty média a požadavků na filtraci.
Volitelná konfigurace s vestavěným zpětným ventilem proti zpětnému toku
BPC32CV a BPC32YCV jsou modely s vestavěným zpětným ventilem, vhodné pro provozní podmínky vyžadující zabránění zpětnému toku kondenzátu.
Mezní hodnoty pracovního tlaku a teploty syté páry
Tato řada je navržena pro tlakovou třídu PN40. Maximální pracovní tlak syté páry je 32 bar g, což odpovídá maximální pracovní teplotě 281°C.
Pokyny k instalaci a údržbě
Ověření modelu se zpětným ventilem pro podmínky zpětného toku
Standardní modely BPC32 a BPC32Y nemají vestavěný zpětný ventil. Pokud existuje riziko zpětného toku kondenzátu po odstavení, je nutné zvolit BPC32CV nebo BPC32YCV s konfigurací CV a ověřit, že instalovaný model obsahuje vestavěný zpětný ventil.
Často kladené dotazy
Jaký je hlavní rozdíl mezi BPC32 a BPC32Y a jak vybrat vhodný model?
Oba jsou průchozí ocelové tlakem vyvážené termostatické parní odvaděče kondenzátu, které lze opravovat za provozu. Hlavní rozdíl spočívá v konstrukci integrovaného sítka. BPC32 používá ploché sítko, má kompaktnější konstrukci a je vhodný pro běžné systémy s omezeným prostorem a relativně čistým médiem. BPC32Y používá válcové sítko typu Y s větší filtrační plochou, vyšší odolností vůči znečištění a lepší schopností zachytávat nečistoty, proto je vhodnější pro parní potrubí s větším množstvím nečistot při spuštění.
Pro jaké provozní podmínky a systémy je tento odvaděč kondenzátu vhodný?
Tato řada je určena především pro systémy odvádění kondenzátu z hlavních potrubí nasycené páry a různých zařízení pro procesní ohřev. Vyznačuje se dobrou odolností proti vodnímu rázu a zamrznutí. Konkrétní konfiguraci je nutné potvrdit podle skutečného modelu a provozních podmínek.
Jaké funkce navíc mají BPC32CV a BPC32YCV oproti základním modelům?
Modely CV mají oproti odpovídajícím základním modelům integrovanou zpětnou klapku, která zabraňuje zpětnému toku kondenzátu do procesního zařízení při odstavení. BPC32CV je kompaktní verze s ochranou proti zpětnému toku. BPC32YCV kombinuje odolnost proti znečištění díky velkokapacitnímu sítku typu Y s funkcí ochrany proti zpětnému toku a je vhodný pro složitější parní potrubní systémy.
Jak vybrat typ kapsle a ovlivňuje teplotu odvádění?
Ano. Standardní kapsle (STD) odvádí kondenzát při teplotě o 12°C nižší než teplota nasycené páry, kapsle NTS o 6°C nižší a kapsle SUB o 24°C nižší. Při výběru je třeba zohlednit citlivost systému na hromadění kondenzátu a požadovaný teplotní rozdíl odvádění. Typ kapsle musí být uveden při objednávce.
Jaké typy připojení tento výrobek podporuje a na co je třeba dbát při údržbě?
Podporuje závitové připojení, nástrčné svařování (SW), svařování na tupo (BW) a integrální přírubové připojení. Velikosti zahrnují 1/2", 3/4", 1" a DN15, DN20, DN25. Jelikož jde o model opravitelný za provozu, je vhodné kontrolovat náhradní díly, jako jsou sestava kapsle a sedla, sítko a těsnění. U systémů s vyšším množstvím nečistot je třeba sledovat stav čistoty sítka.
Dokumenty
Ocelové tlakem vyvážené termostatické parní odvaděče kondenzátu BPC32 a BPC32YDatový list · ČínštinaBPC32 and BPC32Y Carbon Steel Balanced Pressure Thermostatic Steam TrapsDatový list · AngličtinaOcelové tlakem vyvážené termostatické parní odvaděče kondenzátu BPC32, BPC32Y, BPC32F, BPC32YF, BPC32CV, BPC32CVF, BPC32YCV a BPCYCVFManuál · Čínština
