Spirax Sarco BPM21L/BPM21LCV je tlakově vyvážený termostatický parní odvaděč kondenzátu z uhlíkové oceli s integrovaným nerezovým sítkem. Je k dispozici se závitovým připojením nebo nátrubkovým svařovaným připojením 1/2 in a maximálním pracovním tlakem 21 bar g. Model BPM21LCV může být vybaven integrovaným zpětným ventilem a je vhodný pro kompaktní parní zařízení OEM, malé parní trasovací potrubí a odvod kondenzátu z větví zařízení připojených ke společnému sběrnému potrubí kondenzátu.

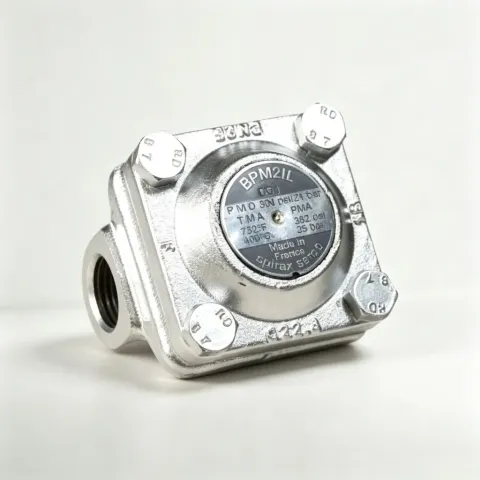

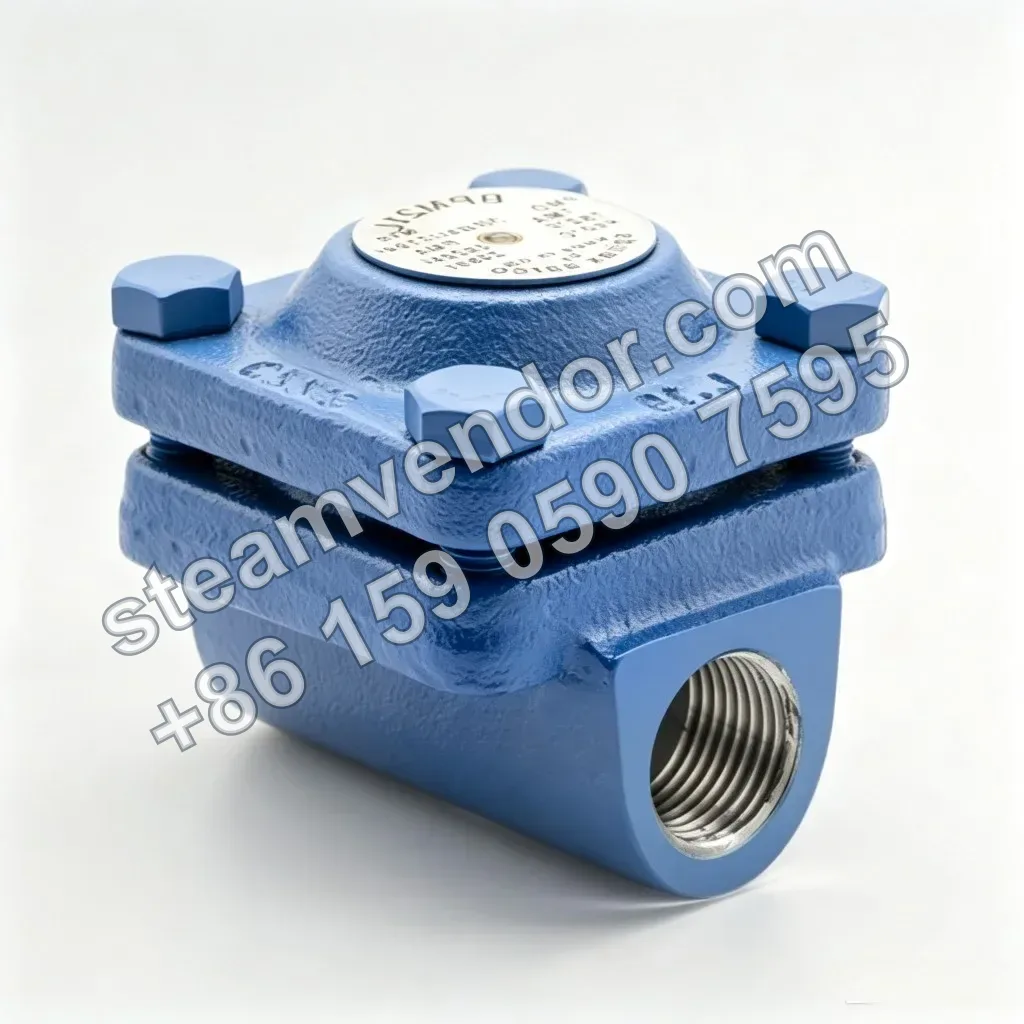

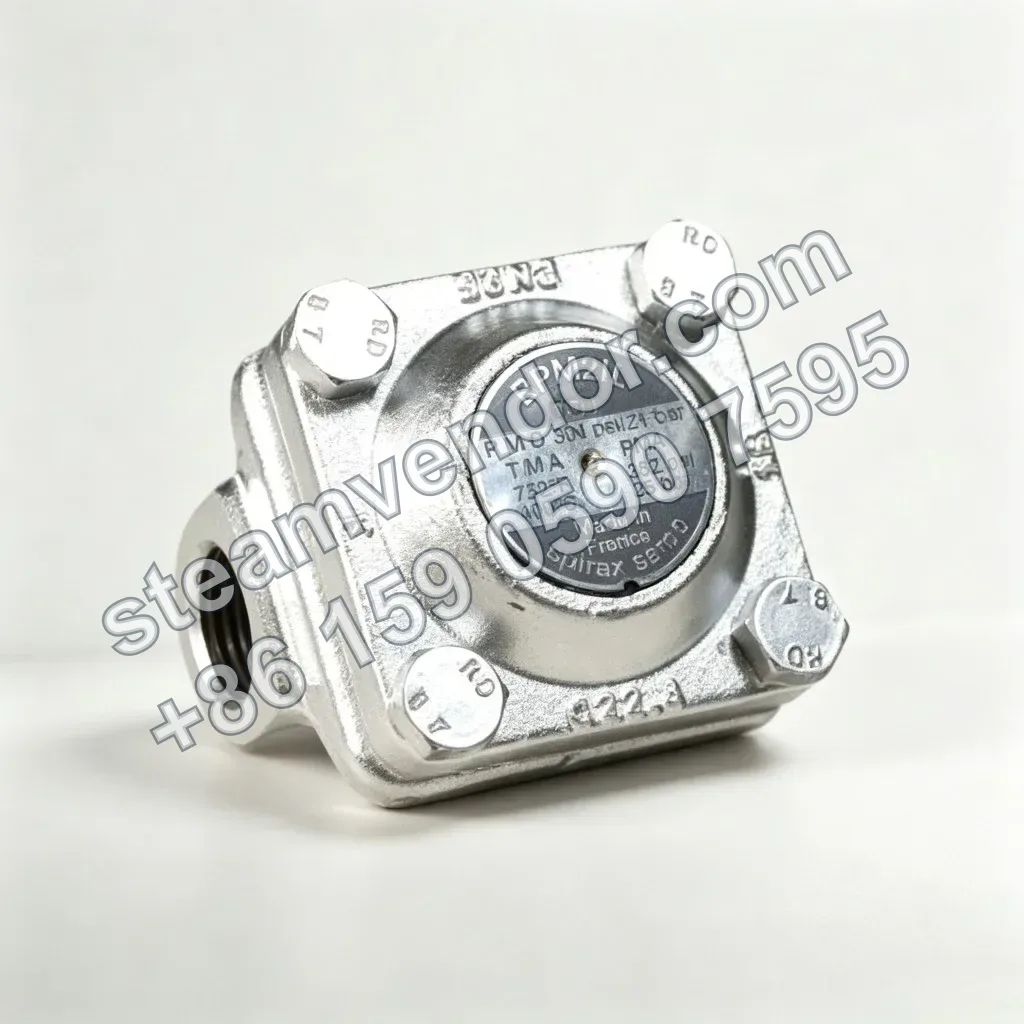

BPM21L produktová fotografie
1 / 3
Spirax Sarco BPM21L/BPM21LCV uhlíková ocel, tlakově vyvážený termostatický parní odvaděč kondenzátu
Kompaktní termostatický parní odvaděč kondenzátu z uhlíkové oceli pro odvod kondenzátu ze zařízení, s volitelným integrovaným zpětným ventilem
Vyberte model
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Varianty
BPM21L a BPM21LCV jsou tlakem vyvážené termostatické parní odvaděče kondenzátu z uhlíkové oceli, vybavené jednodílným sítkem z nerezové oceli. Podporují závitová připojení BSP/NPT 3/8 in nebo 1/2 in a hrdlové svarové připojení pouze 1/2 in, s konstrukční tlakovou třídou PN25. BPM21L je standardní model bez integrovaného zpětného ventilu, vhodný pro běžné aplikace bez zjevného rizika zpětného toku kondenzátu. BPM21LCV je navíc vybaven integrovaným zpětným ventilem a je vhodný pro aplikace s možným zpětným tokem, například při odstavení, podtlaku, společném sběrném potrubí kondenzátu nebo svislém stoupání na výstupu. Oba modely jsou standardně vybaveny kapslí STD s teplotou vypouštění o 12°C nižší než teplota syté páry. Konkrétní model zvolte podle toho, zda systém vyžaduje ochranu proti zpětnému toku.

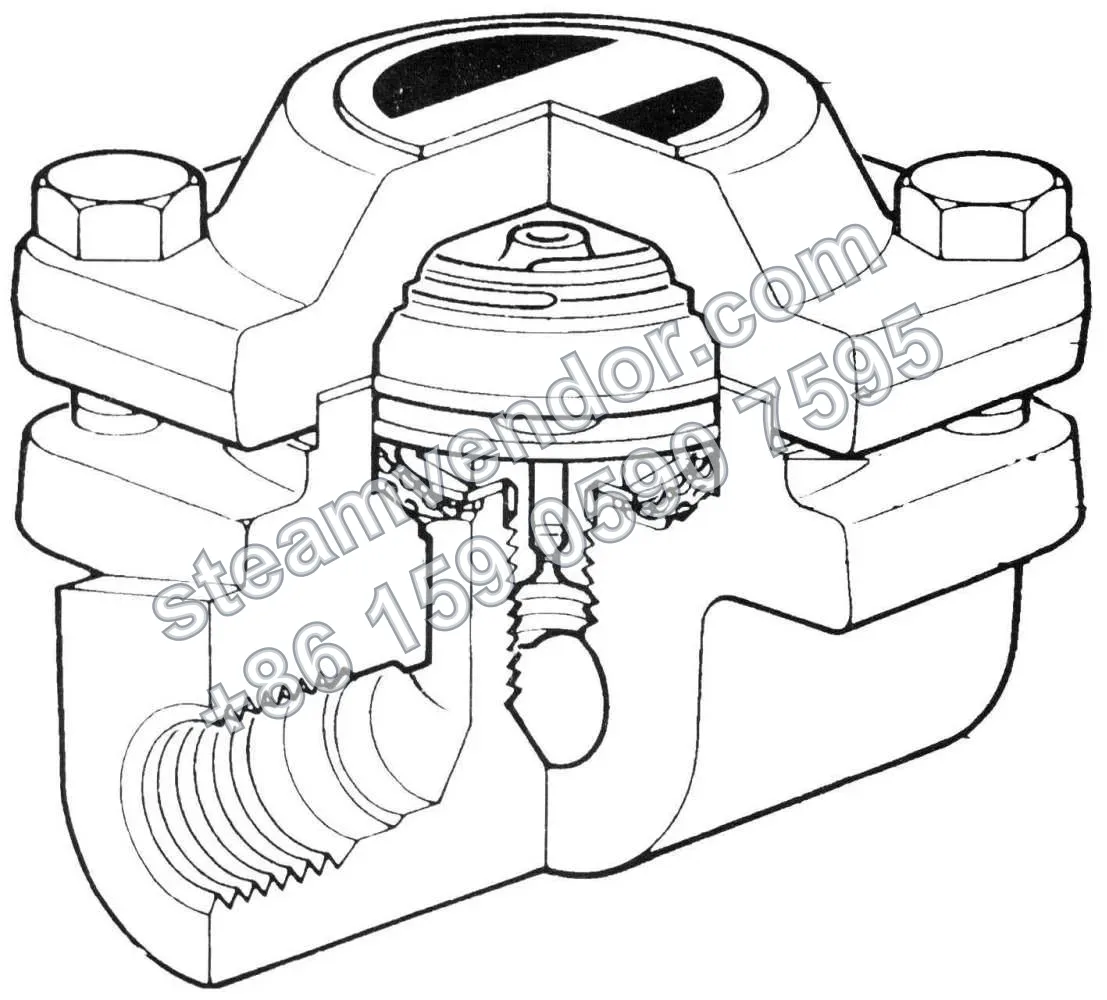

BPM21LStandardní tlakem vyvážený termostatický parní odvaděč kondenzátu BPM21L
BPM21L je tlakem vyvážený termostatický parní odvaděč kondenzátu z uhlíkové oceli, vybavený tělesem z uhlíkové oceli 1.0460(C22.8) a jednodílným sítkem z nerezové oceli. Podporuje závitová připojení BSP nebo NPT 3/8 in a 1/2 in a hrdlové svarové připojení pouze 1/2 in. Konstrukční tlaková třída tělesa je PN25, maximální přípustný tlak je 25 bar g@120°C, maximální přípustná teplota je 242°C@20 bar g a maximální pracovní tlak je 21 bar g@217°C. Standardní konfigurace používá kapsli STD s teplotou vypouštění o 12°C nižší než teplota syté páry. Tento model nemá integrovaný zpětný ventil a je vhodný pro běžné aplikace bez zjevného rizika zpětného toku kondenzátu.
BPM21LCVTermostatický tlakem vyvážený parní odvaděč kondenzátu BPM21LCV s integrovaným zpětným ventilem
BPM21LCV je tlakem vyvážený termostatický parní odvaděč kondenzátu z uhlíkové oceli, který vychází z modelu BPM21L a je doplněn o integrovaný zpětný ventil. Je vybaven tělesem z uhlíkové oceli 1.0460(C22.8) a jednodílným sítkem z nerezové oceli. Podporuje závitová připojení BSP nebo NPT 3/8 in a 1/2 in a hrdlové svarové připojení pouze 1/2 in. Konstrukční tlaková třída tělesa je PN25, maximální přípustný tlak je 25 bar g@120°C, maximální přípustná teplota je 242°C@20 bar g a maximální pracovní tlak je 21 bar g@217°C. Standardní konfigurace používá kapsli STD s teplotou vypouštění o 12°C nižší než teplota syté páry. Integrovaný zpětný ventil je vhodný pro aplikace s možným zpětným tokem kondenzátu, například při odstavení, podtlaku, společném sběrném potrubí kondenzátu nebo svislém stoupání na výstupu.
Specifikace
- Typ odvaděče kondenzátu
- Tlakově vyvážený termostatický parní odvaděč kondenzátu
- Materiál tělesa ventilu
- Uhlíková ocel 1.0460 (C22.8)
- Integrovaný filtr
- Integrované nerezové sítko
- Provedení zpětného ventilu
- Volitelný integrovaný zpětný ventil
- Typ připojení
- Závitové připojení nebo nátrubkové svařované připojení
- Závitové rozměry
- 3/8 in, 1/2 in, podporuje BSP / NPT
- Rozměr nátrubkového svařovaného připojení
- Pouze 1/2 in
- Konstrukční tlaková třída tělesa
- PN25
- Maximální přípustný tlak
- 25 bar g@120°C
- Maximální přípustná teplota
- 242°C@20 bar g
- Maximální pracovní tlak
- 21 bar g@217°C
- Minimální pracovní teplota
- 0°C
- Konstrukční tlak při hydraulické zkoušce za studena
- 38 bar g
- Teplota odvodu kondenzátu měchem
- STD: 12°C pod teplotou syté páry; NTS: 6°C pod teplotou; SUB: 24°C pod teplotou
- Způsob instalace
- Vodorovná instalace (víko směrem nahoru) nebo svislá instalace
- Shoda tlakových zařízení
- 97/23/EC
Oblasti použití
Odvod kondenzátu z kompaktního parního zařízení OEM
Vhodné pro samostatná parní zařízení OEM s omezeným prostorem pro instalaci, pro odvod kondenzátu a vzduchu z výstupu kondenzátu parního výměníku tepla nebo parní komory. Kompaktní konstrukce BPM21L a integrované nerezové sítko jsou vhodné pro instalaci uvnitř zařízení.
Odvod kondenzátu ze samostatného malého parního trasovacího potrubí
Vhodné pro samostatné malé parní trasovací potrubí k odvádění kondenzátu a vzduchu vznikajících během provozu na konci potrubí nebo v místě odvodu kondenzátu. Standardní BPM21L je vhodný pro samostatné trasovací potrubí bez dopravní výšky kondenzátu.
Odvod kondenzátu s ochranou proti zpětnému toku z větví zařízení připojených ke společnému sběrnému potrubí kondenzátu
Vhodné pro větve více malých parních zařízení připojených ke společnému sběrnému potrubí kondenzátu. Model BPM21LCV s integrovaným zpětným ventilem odvádí kondenzát z příslušného zařízení a omezuje zpětný tok média při odstavení zařízení nebo změnách tlaku na vratné straně.
Body výběru
K dispozici jsou tři teploty podchlazení pro vypouštění kapslí
K dispozici jsou kapsle STD, NTS a SUB, které vypouštějí kondenzát při teplotě o 12°C, 6°C a 24°C nižší než teplota syté páry.
BPM21LCV s integrovaným zpětným ventilem proti zpětnému toku
Model BPM21L s integrovaným zpětným ventilem je označen jako BPM21LCV. Lze jej použít k zamezení zpětného toku kondenzátu při odstavení nebo podtlaku; je vhodný pro aplikace se společným sběrným potrubím kondenzátu nebo se svislým stoupacím potrubím na výstupu.
Integrované jednodílné sítko z nerezové oceli
Modely BPM21L a BPM21LCV jsou vybaveny jednodílným sítkem z nerezové oceli.
Podpora vodorovné i svislé instalace
Výrobek lze instalovat vodorovně s víkem ventilu směřujícím nahoru nebo svisle.
Těleso ventilu z uhlíkové oceli
Těleso ventilu je vyrobeno z uhlíkové oceli 1.0460(C22.8).
Pokyny k instalaci a údržbě
Montážní poloha a orientace víka ventilu
Tento odvaděč kondenzátu lze instalovat vodorovně nebo svisle; při vodorovné instalaci musí víko ventilu směřovat nahoru.
Ověření provozních limitů
Před instalací ověřte, zda provozní podmínky na místě splňují stanovené limity výrobku: maximální pracovní tlak je 21 bar g@217°C, maximální přípustný tlak je 25 bar g@120°C a minimální pracovní teplota je 0°C.
Volba modelu s ochranou proti zpětnému toku
V aplikacích, kde je nutné zabránit zpětnému toku kondenzátu, zvolte model BPM21LCV s integrovaným zpětným ventilem. Tento model je vhodný pro aplikace, kde více zařízení využívá společné sběrné potrubí kondenzátu, nebo kde je za odvaděčem kondenzátu instalováno svislé stoupací potrubí.
Ověření specifikace hrdlového svarového připojení
Hrdlové svarové připojení je k dispozici pouze pro velikost 1/2 in. Před instalací ověřte shodu zvoleného typu připojení a jmenovité velikosti.
Často kladené dotazy
Pro jaké provozní podmínky parních systémů je BPM21L vhodný?
BPM21L je kompaktní tlakově vyvážený termostatický parní odvaděč kondenzátu z uhlíkové oceli s integrovaným filtrem. Je vhodný pro instalace s omezeným prostorem, například jednotlivá strojní zařízení OEM, nemocniční sterilizátory a samostatné odvzdušňovací parní trasovací potrubí bez dopravní výšky.
Jaký je rozdíl mezi BPM21L a BPM21LCV?
BPM21L má integrované nerezové sítko a není vybaven zpětným ventilem. BPM21LCV navíc obsahuje integrovaný zpětný ventil, který snižuje riziko zpětného zaplavení kondenzátem při odstavení zařízení nebo podtlaku. Je vhodný pro více zařízení se společným vratným sběrným potrubím nebo pro provozy se svislým stoupacím potrubím za ventilem.
Jaké měchy jsou k dispozici pro BPM21L a jak se liší teplota odvodu?
Standardní měch STD odvádí kondenzát při teplotě 12°C pod teplotou syté páry; měch NTS při teplotě 6°C pod teplotou a měch SUB při teplotě 24°C pod teplotou. Konkrétní konfiguraci je nutné potvrdit podle aktuálního modelu a provozních podmínek.
Jaké typy připojení a velikosti jsou k dispozici pro BPM21L?
Závitové připojení je k dispozici ve velikostech 3/8 in a 1/2 in s podporou BSP nebo NPT. Nátrubkové svařované připojení je dostupné pouze ve velikosti 1/2 in.
Na co je třeba dbát při instalaci BPM21L?
Odvaděč kondenzátu by měl být instalován vodorovně s víkem směrem nahoru, lze jej instalovat také svisle. Doporučuje se instalovat před ventilem svislé spádové potrubí a před i za odvaděč vhodné uzavírací ventily pro usnadnění údržby a výměny. Při svařování k potrubí není nutné demontovat měch.
