صمام فراشة مبطن بـ PTFE من سلسلة Bray 22/23

صمام فراشة مبطن بـ PTFE لعزل خطوط أنابيب الوسائط المسببة للتآكل، مع خيارات لمواد المقعد مثل PFA وUHMWPE.

ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.

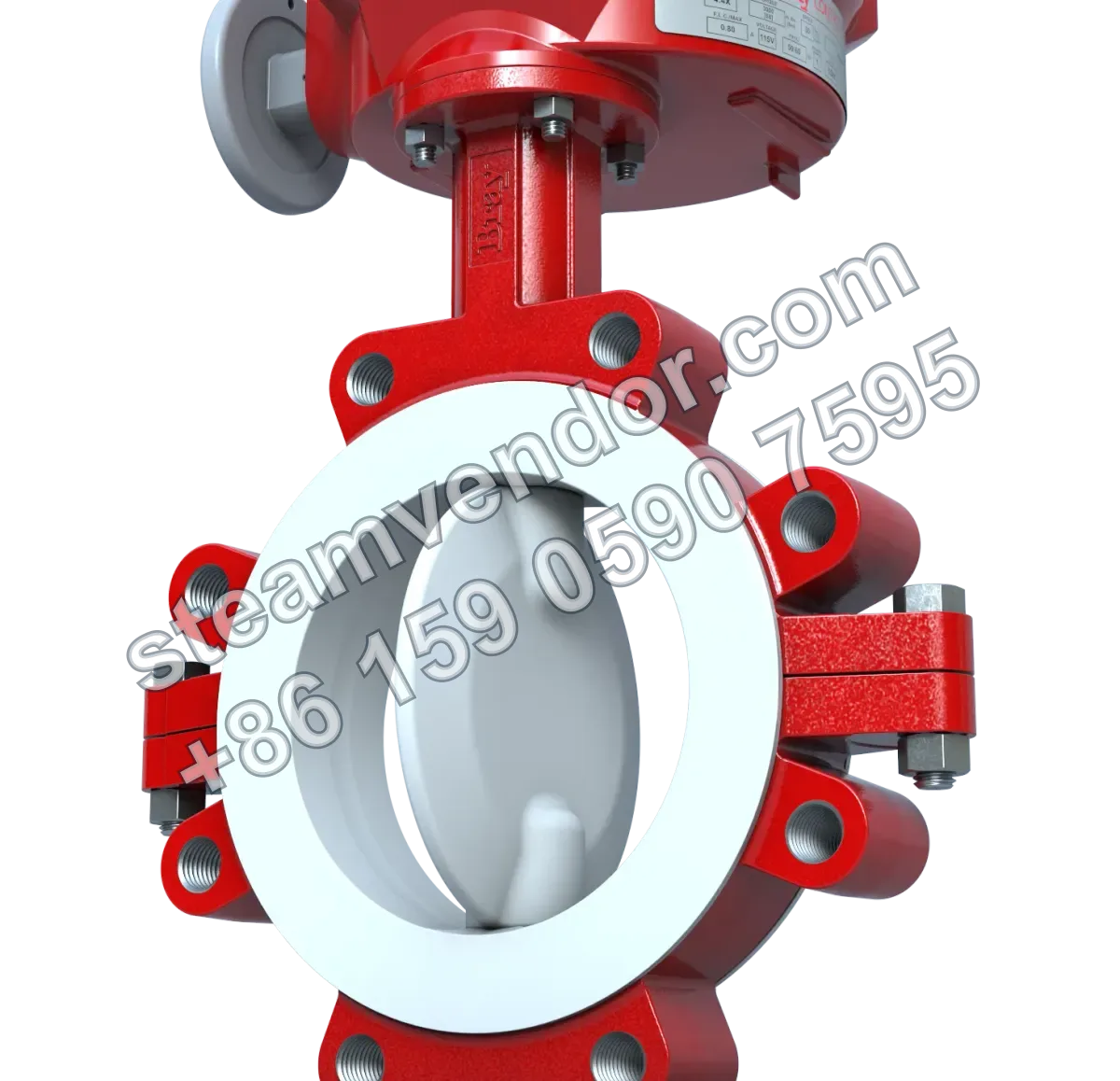

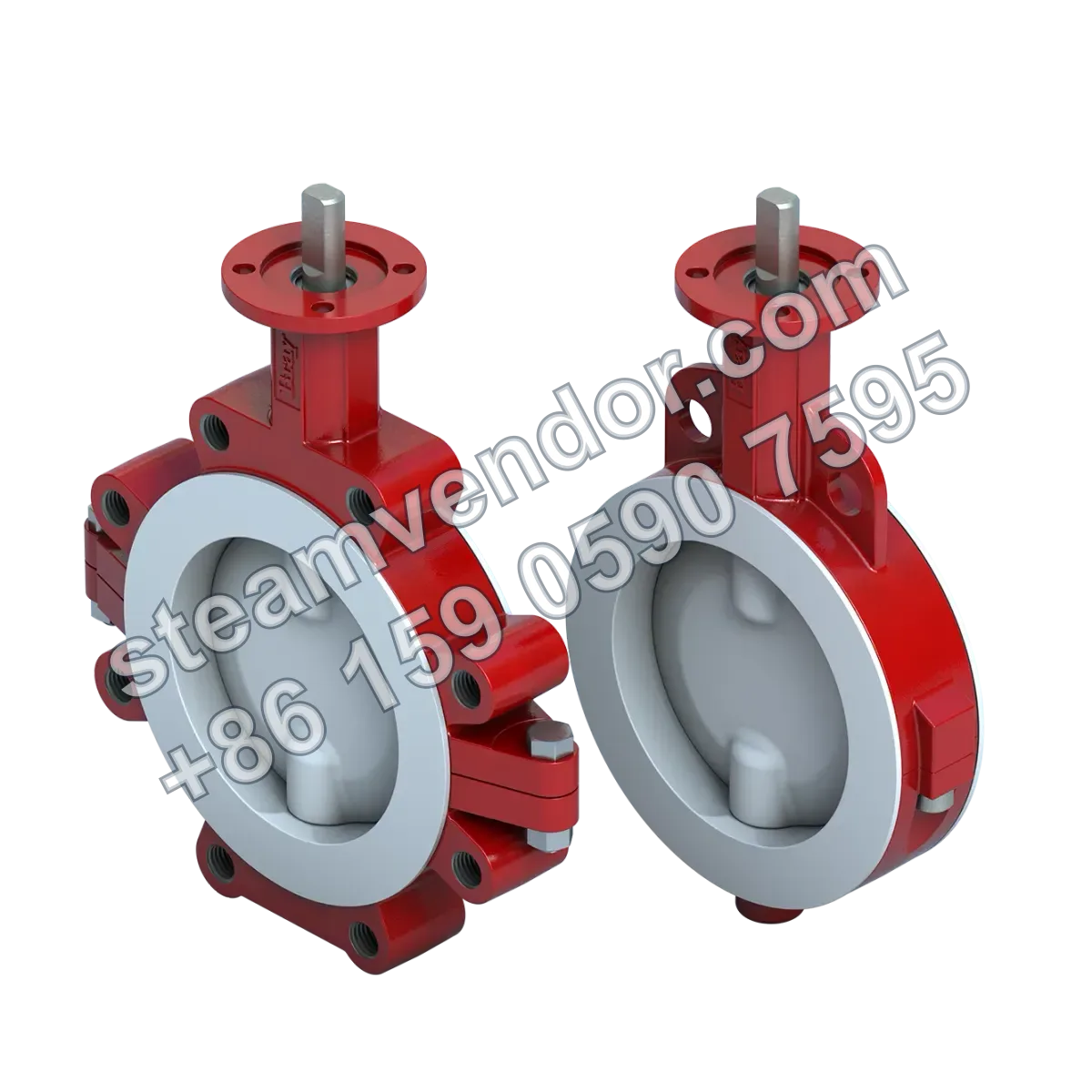

صمام الفراشة المبطن بـ PTFE من سلسلة Bray 22/23 مناسب لعزل خطوط أنابيب الوسائط المسببة للتآكل، ويتوفر بجسم من نوع wafer أو lug. يغطي نطاق المقاسات الاسمية NPS 2 إلى 24. تتوفر المقاعد بتكوينات PTFE أو PTFE الموصل أو UHMWPE، وتوفر إحكامًا محكمًا ضد الفقاعات في كلا الاتجاهين ضمن درجات حرارة من -18°C إلى 200°C وضغط يصل إلى 10 بار، مما يجعله مناسبًا للمنشآت الكيميائية والبتروكيميائية.

المواصفات

نطاق المقاسات الاسمية: NPS 2 إلى 24 / DN 50 إلى 600
نطاق درجة حرارة التشغيل: 0°F إلى 392°F (-18°C إلى 200°C)
الحد الأقصى لضغط التشغيل المسموح: 150 psi (10 بار)
نوع جسم الصمام: Wafer، Lug
مادة جسم الصمام: حديد دكتايل، فولاذ كربوني، فولاذ مقاوم للصدأ
مادة ساق الصمام: فولاذ مقاوم للصدأ 17-4 PH
مادة المقعد: PTFE، PTFE موصل، UHMWPE
مادة القرص: فولاذ مقاوم للصدأ، PTFE/SS، PFA/SS، UHMWPE/SS، UHMWPE/DI، Hastelloy®، تيتانيوم
فئة الإحكام: إحكام محكم ضد الفقاعات في كلا الاتجاهين
معايير تخريم الفلنجات: ASME B16.1 فئة 125، ASME B16.5 فئة 150، EN 1092 PN 10، 16
معايير الاختبار: MSS SP-61، API 598، EN 12266-1
معايير طول الوجه إلى الوجه: MSS SP-67، API 609 الفئة A، EN 558 السلسلة 20
مادة منشط المقعد: مطاط السيليكون، FKM
التوافق مع عزل الأنابيب: عزل أنابيب 2 in (50 mm)
الشهادات: ABS، ATEX، Bureau Veritas، DNV، PED، PE(S)R، SIL

مجالات التطبيق

عزل خطوط أنابيب الوسائط المسببة للتآكل في الصناعات الكيميائية والبتروكيميائية

يستخدم لعزل خطوط أنابيب الوسائط المسببة للتآكل في المنشآت الكيميائية والبتروكيميائية. يمكن تزويد المنتج بمواد مقاومة للتآكل مثل PTFE وPFA، ويوفر إحكامًا محكمًا ضد الفقاعات في كلا الاتجاهين، وهو مناسب لظروف تشغيل بدرجات حرارة من -18°C إلى 200°C وضغط تشغيل أقصى مسموح يبلغ 10 بار.

نقاط الاختيار

تركيبات اختيارية لمواد المقعد والقرص

يتوفر المقعد من PTFE أو PTFE الموصل أو UHMWPE. ويتوفر القرص من الفولاذ المقاوم للصدأ أو PTFE/SS أو PFA/SS أو UHMWPE/SS أو UHMWPE/DI أو Hastelloy أو التيتانيوم، مما يسمح باختيار تركيبة المواد الملامسة للوسط وفقًا لظروف الخدمة.

إحكام محكم ضد الفقاعات في كلا الاتجاهين

توفر هذه السلسلة إحكامًا محكمًا ضد الفقاعات في كلا الاتجاهين، وتُختبر وفق معايير الاختبار MSS SP-61 وAPI 598 وEN 12266-1.

نطاقات محددة لدرجة الحرارة والضغط

يتراوح نطاق درجة حرارة تشغيل هذه السلسلة من -18°C إلى 200°C، ويبلغ الحد الأقصى لضغط التشغيل المسموح 10 بار (150 psi)، ويتراوح نطاق المقاسات من NPS 2 إلى 24 أو DN 50 إلى 600.

التوافق مع تخريم الفلنجات وفق معايير متعددة

يتوافق تخريم فلنجات الصمام مع معايير ASME B16.1 فئة 125، وASME B16.5 فئة 150، وEN 1092 PN 10، 16.

ملاحظات التركيب والصيانة

التحقق من القطر الداخلي للأنبوب ومنع تداخل القرص

قبل التركيب، يجب التحقق من القطر الداخلي للأنابيب المجاورة وفقًا للأبعاد الفعلية للصمام. أثناء التركيب والتشغيل التجريبي، يجب التأكد من عدم اصطدام القرص أو احتكاكه بالجدار الداخلي للأنبوب أو بالقطر الداخلي للفلنجة، لتجنب تلف القرص أو بطانة PTFE أو المقعد وفشل الإحكام.

الأسئلة الشائعة

ما مبدأ تشغيل صمام الفراشة المبطن بـ PTFE؟

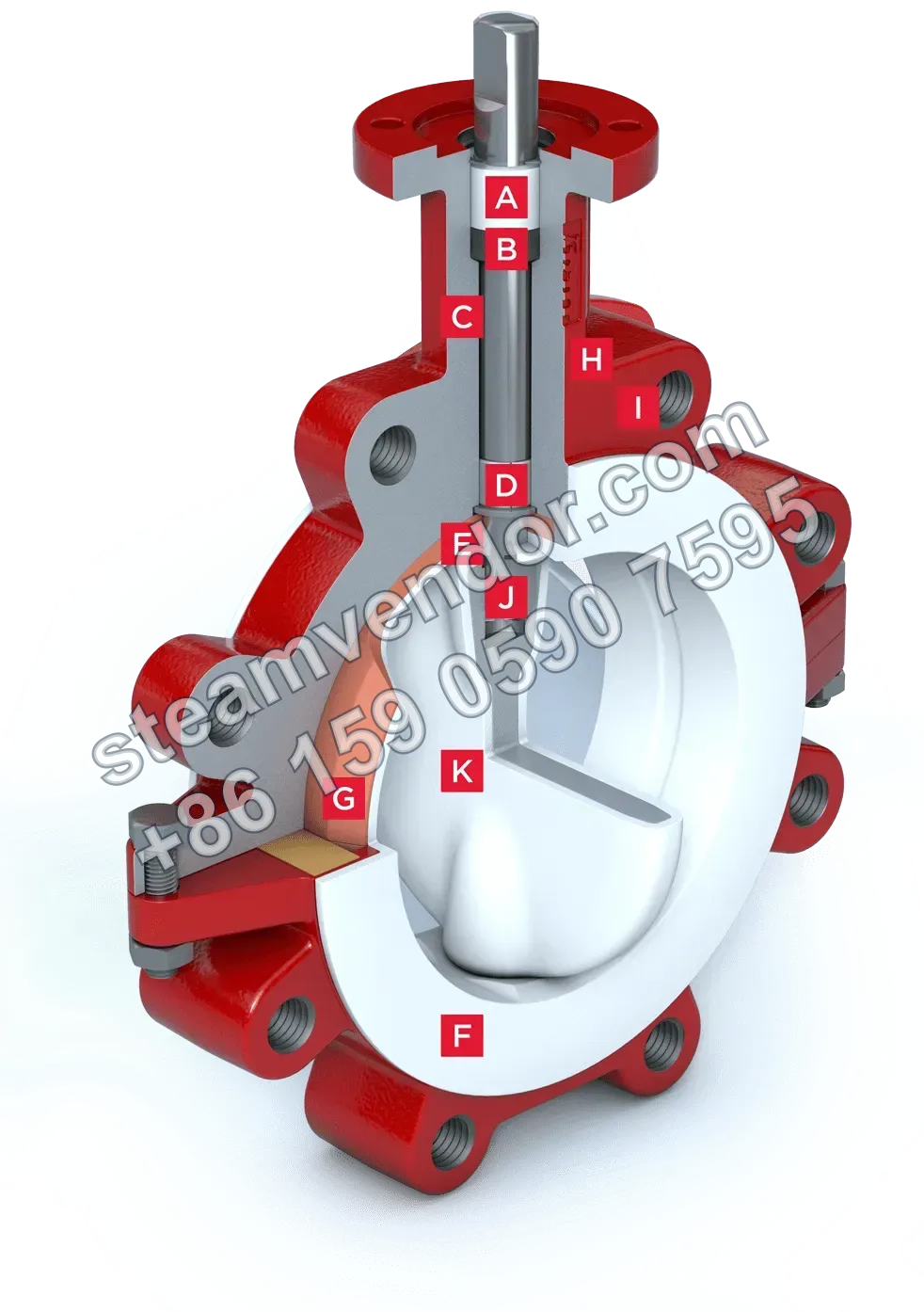

تحقق صمامات الفراشة ذات المقعد المرن من سلسلة 22/23 إحكامًا محكمًا ضد الفقاعات في كلا الاتجاهين من خلال التداخل بين القرص والمقعد. وتقلل هندسة المقعد التآكل وعزم الدوران أثناء الفتح والإغلاق، مما يضمن إحكامًا موثوقًا وعمر خدمة طويلًا مع الوسائط المسببة للتآكل.

كيف ينبغي مراعاة المواد ونطاق درجة الحرارة عند الاختيار؟

تشمل المواد الاختيارية PTFE وPTFE الموصل وUHMWPE وغيرها، ويتم اختيارها بالاقتران مع متطلبات العملية ومدى تآكل الوسط. يتراوح نطاق درجة حرارة التشغيل من 0°F إلى 392°F (-18°C إلى 200°C). يجب تأكيد التكوين المحدد وفقًا للطراز الفعلي وظروف التطبيق.

ما الجوانب الفنية الرئيسية لفئة إحكام هذه السلسلة من الصمامات؟

يعتمد التصميم على إحكام محكم ضد الفقاعات في كلا الاتجاهين، مع منشط المقعد لتوفير توزيع موحد للقوة وتحسين موثوقية الإحكام وخفض عزم الدوران أثناء الفتح والإغلاق.

ما خيارات المقاسات وطرق التوصيل المتاحة لهذه السلسلة؟

يغطي نطاق المقاسات DN50 إلى DN600، أو NPS 2 إلى 24. تتوفر أجسام الصمام بتصميم wafer أو lug، وتتوافق مسافات ثقوب الفلنجات مع عدة معايير دولية، مثل ASME وEN، للتوافق مع شبكات الأنابيب الشائعة.

ما النقاط الرئيسية لتركيب هذا الصمام وصيانته؟

يسهّل التصميم ثنائي القطعة من نوع wafer/lug، وطلاء البوليستر على سطح الجسم، وجلبة ساق الصمام العلوية، تحديد الموضع أثناء التركيب والربط مع المشغلات. ينبغي أن تركز الصيانة الدورية على أختام ساق الصمام وتآكل المقعد ومحاذاة المشغل. ويجب تحديد تكرار الصيانة وفقًا لظروف التشغيل الميدانية.
