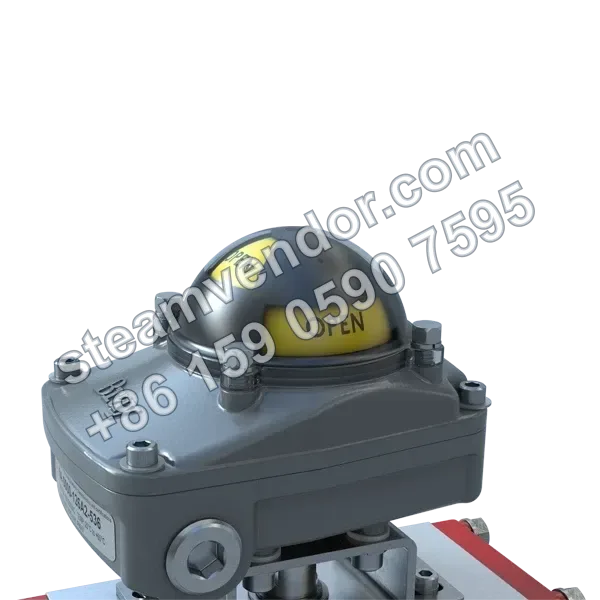

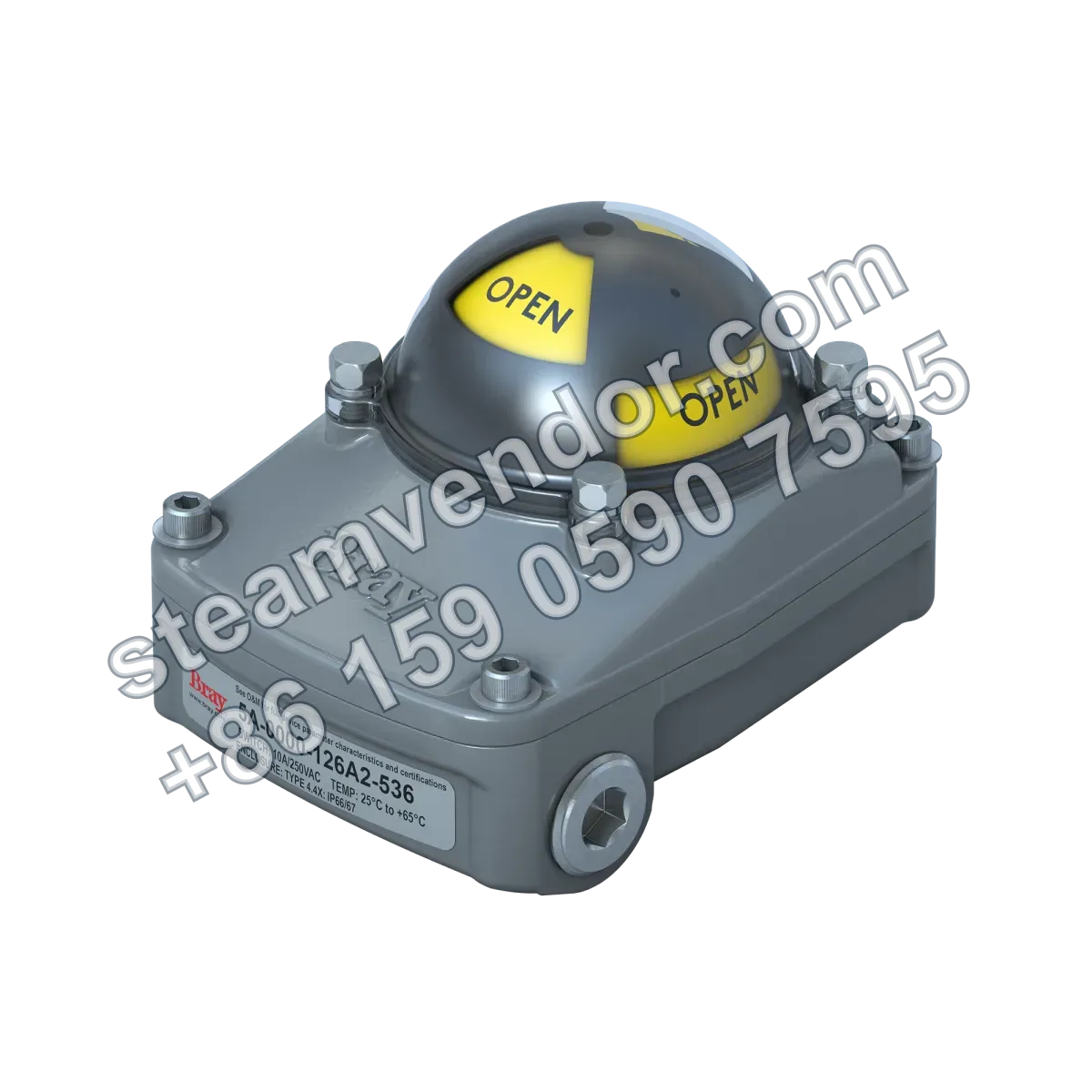

مراقب حالة الصمام Bray Series 5A المصنوع من الألومنيوم (صندوق مفاتيح)

مراقب حالة صمام من الألومنيوم للتركيب في المساحات الضيقة، يدعم المفاتيح الميكانيكية.

ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.

يُستخدم مراقب حالة الصمام Bray Series 5A المصنوع من الألومنيوم (صندوق مفاتيح) لمراقبة مواضع الفتح والإغلاق لمشغلات الصمامات ربع الدورة. وهو مزود بمفتاحين ميكانيكيين أو تقاربيين ومؤشر مرئي عالي الوضوح. يتوافق المنتج مع معيار التركيب VDI/VDE 3845 (NAMUR)، ويوفر حماية IP66/67 وNEMA 4/4X، وهو مناسب للمساحات الضيقة ومناطق العمليات الخارجية وتغذية راجعة لموضع الصمام في دوائر التحكم أو التشابك.

المواصفات

عدد المفاتيح: 2
نوع المفاتيح: ميكانيكي: SPDT، SPDT (قدرة منخفضة)؛ تقاربي: PNP، NPN، 140V 2-Wire، 250V 2-Wire، Reed، NAMUR آمن جوهريًا
نطاق درجة حرارة التشغيل: من -13°F إلى 149°F (من -25°C إلى 65°C)
درجة الحماية: IP66/67، NEMA 4/4X، UL50E لرذاذ الملح
معيار التركيب: متوافق مع VDI/VDE 3845 (NAMUR)
مداخل الكابلات: 2x ½" NPT أو 2x M20
الشهادات: CE، cULus (معظم الطرازات)، قدرة SIL 3؛ ATEX وIECEx اختياريان
بروتوكول الاتصال: لا يوجد
إشارة الموضع المرئية: مؤشر عالي الوضوح؛ ألوان المنارة المتاحة: أحمر/أصفر، أحمر/أخضر، أسود/أصفر، أحمر/أخضر معكوس
مادة الهيكل: ألومنيوم مصبوب بالقالب، طلاء مسحوق بوليستر

مجالات التطبيق

مراقبة موضع الصمامات ربع الدورة في المساحات الضيقة

يُركب على مشغلات ربع الدورة المتوافقة مع VDI/VDE 3845 لتوفير إشارة مرئية وكهربائية لموضع الصمام. يتميز Series 5A بهيكل خفيف الوزن ومدمج، ملائم للتركيب في المساحات المحدودة قرب مجموعات الصمامات والمعدات المساعدة.

تغذية راجعة لموضع الصمام في دوائر التحكم أو التشابك التقليدية

يُركب على صمامات الفتح والإغلاق التي تُشغّل بواسطة مشغلات ربع دورة متوافقة مع VDI/VDE 3845، ويوفر حالة فتح وإغلاق الصمام عبر مفتاحين ميكانيكيين أو تقاربيين، إضافة إلى إشارة مرئية موضعية، للاستخدام في دوائر التحكم أو التشابك التقليدية.

إشارة موضع ميدانية وتغذية راجعة كهربائية لصمامات مناطق العمليات الخارجية

يُركب على مشغلات الصمامات ربع الدورة، ويوفر تعريفًا ميدانيًا لموضع الصمام عبر مؤشر عالي الوضوح، ويلبي متطلبات الاستخدام في مناطق العمليات الخارجية أو المكشوفة بفضل درجات الحماية IP66/67 وNEMA 4/4X.

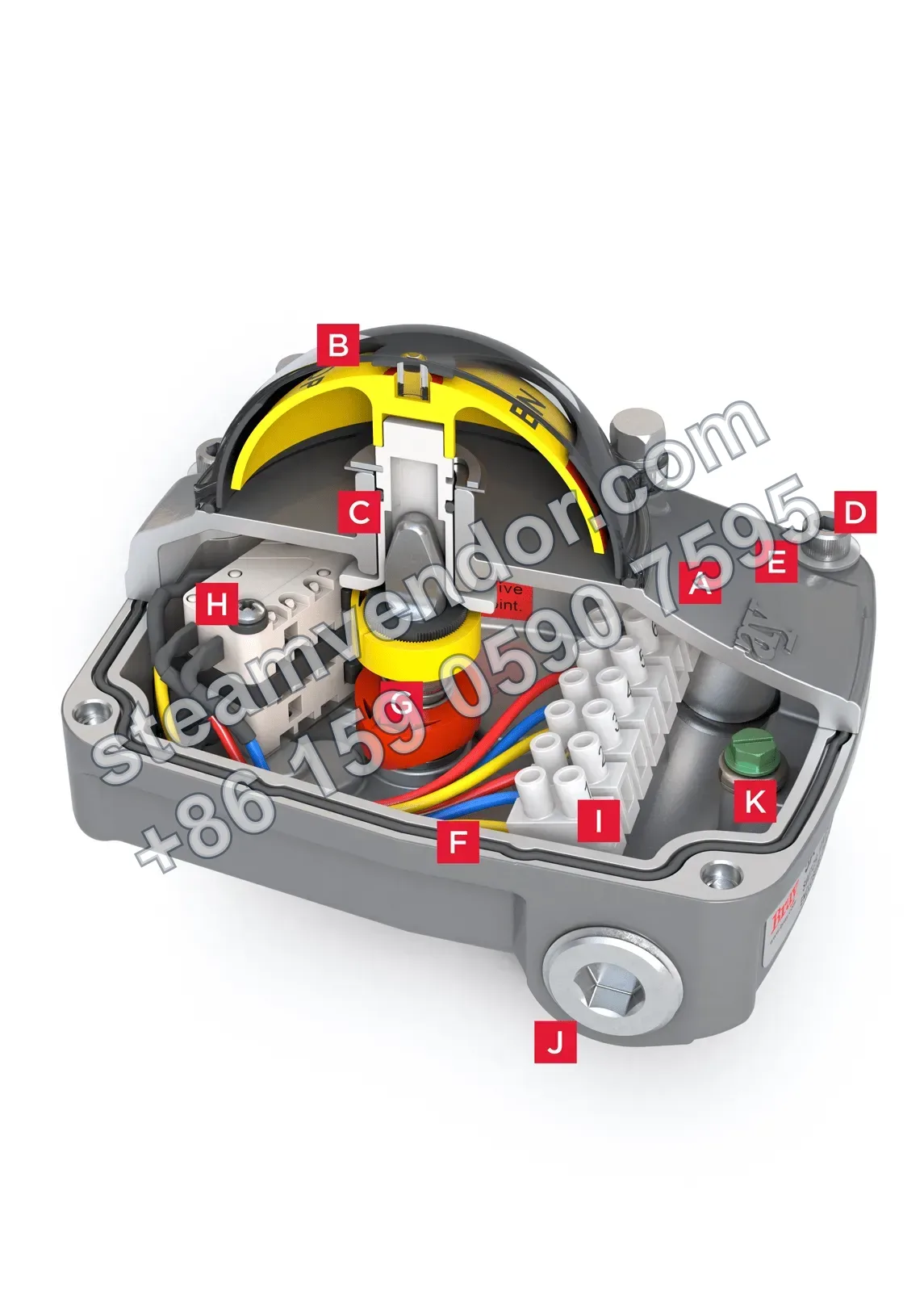

نقاط الاختيار

هيكل مدمج من الألومنيوم المصبوب بالقالب

يستخدم Series 5A هيكلًا من الألومنيوم المصبوب بالقالب مع طلاء مسحوق بوليستر، ويتميز بخفة الوزن والتصميم المدمج، ما يجعله مناسبًا للتطبيقات ذات مساحة التركيب المحدودة.

تكوين تغذية راجعة متنوع بمفتاحين

يأتي المنتج بتكوين ثابت من مفتاحين، مع خيارات مفاتيح ميكانيكية SPDT وSPDT منخفضة القدرة، ومفاتيح تقاربية PNP وNPN و140V 2-Wire و250V 2-Wire وReed وNAMUR آمنة جوهريًا، ويمكن اختياره وفقًا لمتطلبات إشارات التغذية الراجعة لنظام التحكم.

تركيب متوافق مع NAMUR ومدخلا كابلات

يتوافق المنتج مع معيار تركيب VDI/VDE 3845 NAMUR، ويوفر خيار مدخلي كابلات 1/2 بوصة NPT أو مدخلي M20.

ملاحظات التركيب والصيانة

إغلاق مداخل الكابلات غير المستخدمة

بعد إتمام التوصيلات الميدانية، يجب إغلاق المداخل غير المستخدمة من مدخلي الكابلات 1/2 بوصة NPT أو M20 بإحكام باستخدام سدادات مانعة للتسرب مطابقة، للحفاظ على أداء الحماية IP66/67 للهيكل ومنع دخول الرطوبة والشوائب إلى الداخل.

الأسئلة الشائعة

ما مبدأ عمل صندوق المفاتيح Series 5A؟

يوفر مراقب حالة الصمام Series 5A إشارة مرئية وكهربائية للموضع على تجهيزات ربع الدورة المتوافقة مع VDI/VDE3845. يعرض حالة فتح وإغلاق الصمام عبر مؤشر عالي الوضوح، ويوفر خرج إشارة كهربائية بواسطة مفاتيح ميكانيكية أو تقاربية، للمساعدة في مراقبة عمليات الإنتاج.

ما الاختلافات في سيناريوهات الاستخدام بين Series 5A و5B و5C؟

يناسب 5A المساحات الضيقة بفضل هيكله خفيف الوزن، بينما يوفر 5B هيكلًا أكبر وما يصل إلى 20 نقطة توصيل وستة مفاتيح لتعزيز إمكانات التخصيص. أما 5C فهو مصمم بتصنيف مقاوم للانفجار ومناسب للمراقبة عالية الموثوقية في البيئات القاسية.

ما الشهادات ودرجات الحماية المتوفرة لصندوق المفاتيح هذا؟

تشمل الشهادات CE وcULus لمعظم الطرازات، وقدرة SIL 3، مع توفر ATEX وIECEx كخيارات. درجات الحماية هي IP66/67 وNEMA 4/4X، مع توافق UL50E لرذاذ الملح.

كيف يتم الاختيار لضمان التوافق مع تشغيل الصمام؟

يرجى التأكد من استخدام تجهيز ربع دورة متوافق مع VDI/VDE3845، وتكوين المفاتيح المطلوب، مثل SPDT الميكانيكي أو PNP/NPN التقاربي، ومتطلبات منافذ التوصيل، مثل 2x ½" NPT أو 2x M20. يجب تأكيد الطراز والتكوين المحددين وفقًا لظروف التطبيق الفعلية.

ما النقاط التي يجب مراعاتها أثناء التركيب والصيانة؟

يجب أن يكون النظام متوافقًا مع NAMUR. ينبغي الانتباه إلى منافذ الكابلات، وقابلية ضبط مؤشر القبة، والإحكام الثانوي لعنق العمود، وسلامة البراغي المقاومة للفقد وحلقات الإحكام O-ring، إضافة إلى وضوح علامات توصيل الأطراف وموثوقية التأريض.
