صمام بوابة السكين ثنائي الاتجاه Bray من السلسلة 752 هو صمام كامل التجويف من نوع التركيب بين الشفاه، مخصص للقطع والعزل في خطوط الملاط الصناعية، بأحجام تتراوح من NPS 2 إلى 24. يتكون جسم الصمام من قطعتين متصلتين بالمسامير، ومجهز بمقعد مرن مقوى بالفولاذ وقابل للاستبدال. يتحمل صمام السلسلة 752 ضغط تشغيل أقصى يبلغ 16 bar، مع خيارات متعددة لمواد الجسم والبوابة المقاومة للتآكل، إضافة إلى مشغلات يدوية أو هوائية أو هيدروليكية أو كهربائية. وهو مناسب لتطبيقات العزل ثنائي الاتجاه للملاط المحتوي على مواد صلبة أو الملاط الكاشط أو المتآكل في قطاعات التعدين والكيماويات والطاقة.
صورة منتج صمام بوابة السكين ثنائي الاتجاه من السلسلة 752
1 / 3
صمام بوابة سكين ثنائي الاتجاه Bray من السلسلة 752 لعزل الملاط الصناعي
صمام بوابة سكين ثنائي الاتجاه لعزل خطوط الملاط، مع خيارات مشغلات هوائية أو هيدروليكية أو كهربائية.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق الأحجام
- NPS 2 إلى 24 | DN 50 إلى 600
- نوع جسم الصمام
- نوع مكون من قطعتين ومثبت بالمسامير (للتركيب بين الشفاه)
- معيار الطول بين الوجهين
- السلسلة 752: MSS SP-81؛ سلسلة 752HP: MSS SP-135
- أقصى ضغط تشغيل مسموح به
- السلسلة 752: 232 psi | 16 bar؛ سلسلة 752HP: 290 psi | 20 bar
- مواد جسم الصمام
- فولاذ كربوني (WCB)، فولاذ مقاوم للصدأ CF8، فولاذ مقاوم للصدأ CF3، فولاذ مقاوم للصدأ CF3M، CE3MN، فولاذ مزدوج (SS 2507)، فولاذ مزدوج CD3MN
- مواد البوابة
- فولاذ مقاوم للصدأ 304 و316 و317، فولاذ مقاوم للصدأ مزدوج SAF 2507، فولاذ مقاوم للصدأ مزدوج SAF 2205، فولاذ مقاوم للصدأ 17-4PH، Hastelloy C، Monel، سبيكة 20
- مادة ساق الصمام
- فولاذ مقاوم للصدأ 304
- نطاق درجة حرارة مادة المقعد
- Buna-N: من -35°F إلى 194°F (من -37°C إلى 90°C)؛ EPDM: من -65°F إلى 248°F (من -54°C إلى 120°C)؛ Viton: من -15°F إلى 392°F (من -26°C إلى 200°C)
- أقصى درجة حرارة للحشو
- PTFE مقوى بالألياف: 232°C/450°F؛ PTFE محكم رباعي الحلقات من EPDM: 90°C/194°F؛ PTFE محكم رباعي الحلقات من Viton: 200°C/392°F
- معيار التصميم
- MSS SP81
- معيار الاختبار
- MSS SP-151
- الاعتماد
- CRN الكندي
- خيارات المشغل
- عجلة يدوية، ترس بعجلة مائلة، هوائي، هيدروليكي، كهربائي
- نوع المقعد
- مقعد مرن مقوى بالفولاذ وقابل للاستبدال
- نوع الممر
- كامل التجويف
مجالات التطبيق
عزل خطوط نقل الملاط في قطاع التعدين
يستخدم في خطوط نقل الملاط عالي المحتوى من المواد الصلبة والكاشط ضمن عمليات التعدين، بوصفه صمام عزل ثنائي الاتجاه للفتح والإغلاق. يتميز المنتج بممر كامل التجويف، وجسم من قطعتين مثبت بالمسامير للتركيب بين الشفاه، ومقعد مرن مقوى بالفولاذ، مما يتيح تحقيق إحكام ثنائي الاتجاه عند ضغط التشغيل الأقصى البالغ 16 bar في السلسلة 752 القياسية، مع إمكانية تجهيزه بمشغل يدوي أو هوائي أو هيدروليكي.
عزل خطوط معالجة الملاط المتآكل في قطاع الصناعات الكيماوية
يستخدم في خطوط معالجة الملاط المحتوي على جسيمات صلبة أو ذي الطبيعة المتآكلة في قطاع الصناعات الكيماوية، بوصفه صمام قطع وعزل ثنائي الاتجاه. يوفر المنتج مجموعة متنوعة من مواد الفولاذ المقاوم للصدأ والفولاذ المزدوج والسبائك المقاومة للتآكل، مع خيارات لمقاعد Buna-N أو EPDM أو Viton للتوافق مع ظروف درجة الحرارة والوسط المناسبة.
عزل أنظمة نقل الملاط في قطاع الطاقة
يستخدم في أنظمة نقل الملاط في قطاع الطاقة، بوصفه صمام عزل ثنائي الاتجاه للفتح والإغلاق في خطوط الملاط المحتوي على جسيمات صلبة. توضح مواد المنتج دعم تطبيقات معالجة الملاط في قطاع الطاقة، كما يوفر ممرًا كامل التجويف، ومقعدًا مرنًا مقوى بالفولاذ، وخيارات متعددة للمشغلات، بما في ذلك المشغلات الهوائية والكهربائية.

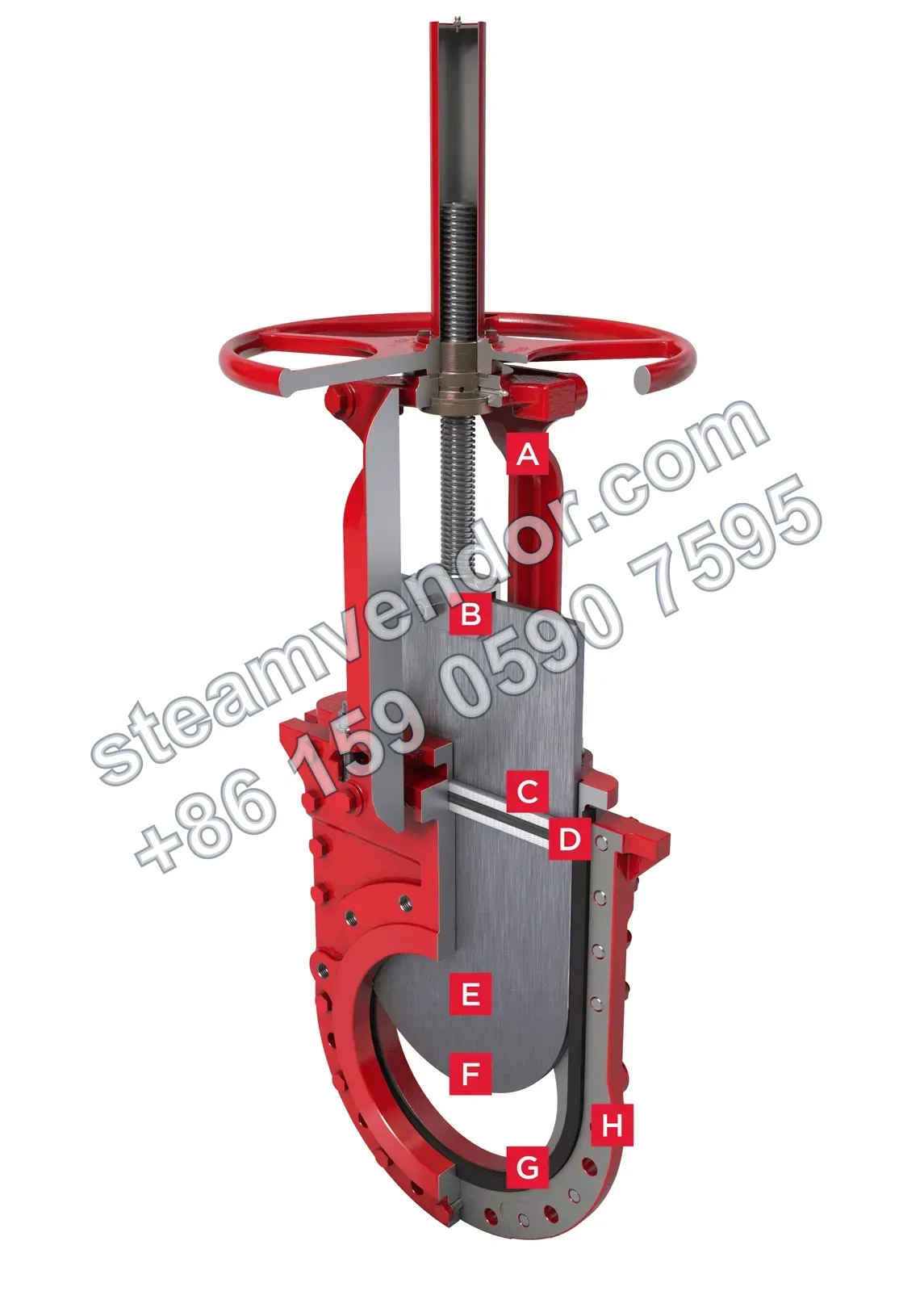

نقاط الاختيار
مقعد مرن مقوى بالفولاذ وقابل للاستبدال
يستخدم مقعدًا مرنًا مقوى بالفولاذ وقابلًا للاستبدال، وهو مناسب لتطبيقات عزل الملاط ويدعم صيانة المقعد واستبداله.
قدرة عزل الملاط مع إحكام ثنائي الاتجاه
تستخدم هذه السلسلة جسمًا من قطعتين متصلتين بالمسامير وهيكل مقعد محيطي لتحقيق عزل محكم ثنائي الاتجاه في تطبيقات الملاط.
خيارات متعددة لمواد البوابة المقاومة للتآكل
تتوفر البوابة بمواد متعددة من الفولاذ المقاوم للصدأ والفولاذ المزدوج والسبائك القائمة على النيكل، بما يتيح اختيار المادة وفقًا لظروف التآكل والكشط في وسط الملاط.
ممر كامل التجويف
يستخدم الصمام تصميم ممر كامل التجويف، وهو مناسب لتطبيقات عزل الملاط الصناعي.
خيارات متعددة للمشغلات
تتوفر مشغلات يدوية بعجلة، ومشغلات بترس ذي عجلة مائلة، وهوائية وهيدروليكية وكهربائية، لتلبية متطلبات التشغيل اليدوي أو الآلي.
ملاحظات التركيب والصيانة
فحص اتجاه الصمام ومحاذاة الأنابيب قبل التركيب
صمام السلسلة 752 هو صمام بوابة سكين ثنائي الاتجاه ذو جسم من قطعتين متصلتين بالمسامير ومخصص للتركيب بين الشفاه. قبل التركيب، يجب التأكد من توافق أبعاد اتصال الصمام والأنابيب، وضمان محاذاة شفلتي الأنابيب على الجانبين لتجنب الأحمال غير الطبيعية على وصلات الصمام والأنابيب.
التحقق من نطاق درجات حرارة المقعد والحشو
قبل التركيب والتشغيل، يجب مراجعة تكوين مواد المقعد والحشو وفقًا لدرجة حرارة الوسط الفعلية، والتأكد من عدم تجاوز درجة الحرارة للنطاق المسموح به للمادة المعنية. توضح البيانات أن مقاعد Buna-N وEPDM وViton، إلى جانب هياكل الحشو المختلفة، تتمتع بنطاقات مختلفة لدرجات حرارة التشغيل.
الأسئلة الشائعة
ما مبدأ تشغيل صمام بوابة السكين ثنائي الاتجاه من السلسلة 752؟
يحقق صمام السلسلة 752 إحكامًا موثوقًا وتحكمًا في تدفق الملاط من خلال إحكام ثنائي الاتجاه دون تسرب. ويتكون المقعد والبوابة من هيكل صمام مكون من جزأين، مما يسهل التركيب بين الشفاه والصيانة، كما يناسب تطبيقات الضغط العالي والأقطار الكبيرة.
ما القطاعات الصناعية وسيناريوهات التطبيق المناسبة لهذا الصمام؟
يستخدم بصورة رئيسية في تطبيقات معالجة الملاط في قطاعات الصناعات الكيماوية والتعدين والطاقة، ويمكنه توفير إحكام مستقر وفقد ضغط منخفض في ظروف التشغيل القاسية.
ما خيارات المشغلات المتاحة للسلسلة 752 وكيف يتم اختيارها؟
تتوفر مشغلات بعجلة يدوية للتركيب المباشر، ومشغلات بترس ذي عجلة مائلة، وهوائية وهيدروليكية وكهربائية. عند الاختيار، ينبغي مراعاة طريقة التشغيل في الموقع، وتكرار الفتح والإغلاق، وتوافق نظام التحكم، وسرعة الاستجابة المطلوبة. يجب تأكيد الطراز والتكوين المحددين وفقًا لظروف التطبيق الفعلية.
كيف تساعد المواد ونطاقات درجات الحرارة في تحديد الاختيار؟
تتوفر مكونات جسم الصمام والمقعد والبوابة وغيرها بخيارات متعددة من المواد، بينما تحدد ظروف درجة الحرارة والوسط مادة الإحكام المناسبة. عند الاختيار، يجب مطابقة عوامل تآكل الوسط ودرجة حرارته ولزوجته وغيرها من المعلمات لضمان موثوقية الإحكام ومتانته. يجب تأكيد التكوين المحدد وفقًا للطراز الفعلي وظروف التطبيق.
ما تأثير التركيب والصيانة في موثوقية التشغيل؟
يساعد تصميم الجسم المكون من جزأين في أعمال الصيانة واستبدال المقعد، كما يوفر هيكل الحشو القياسي إحكامًا جيدًا. ويساعد منفذ حقن مادة التشحيم في تقليل تكرار الصيانة والحفاظ على سلاسة التشغيل. يجب تحديد خطة الصيانة المناسبة بالاستناد إلى الطراز الفعلي في الموقع ونوع المشغل.
