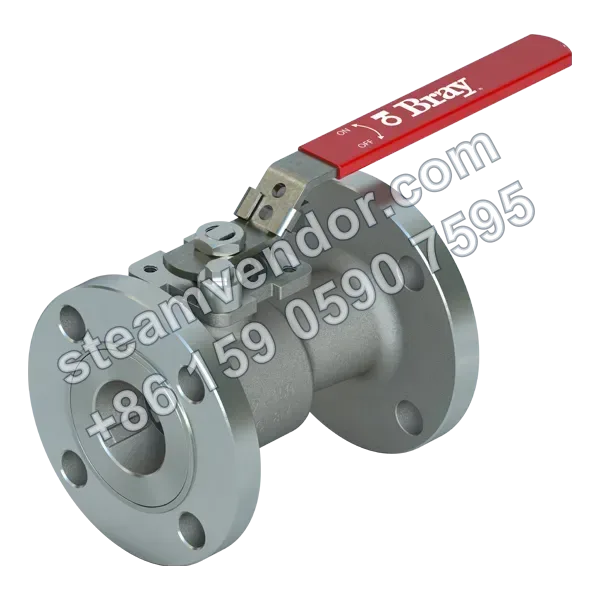

صمام كروي عائم ذو فلنجات Bray RF15/RF30

صمام كروي عائم أحادي الجسم ذو فلنجات لعزل خطوط الأنابيب، مع خيار سدادة تحكم كروية على شكل V.

ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.

RF15/RF30 من Bray هو صمام كروي عائم ذو فلنجات، أحادي الجسم ومصبوب بدقة، ومناسب لعزل خطوط الأنابيب من NPS 1 إلى 12 (DN 25 إلى 300). يتوافق RF15 مع ASME Class 150، بينما يتوافق RF30 مع ASME Class 300. تتراوح درجة حرارة التشغيل من -46°C إلى 343°C، مع خيارات لأجسام الصمامات من الفولاذ المقاوم للصدأ، والفولاذ الكربوني، والسبائك الخاصة. يوفر المنتج إحكامًا ثنائي الاتجاه بمستوى الفقاعات، ويمكن استخدامه لعزل الإيقاف في أنظمة معالجة النفط والغاز، ونقل الوقود، وإمدادات المياه الصناعية.

المواصفات

نطاق المقاس الاسمي: NPS 1 إلى 12 / DN 25 إلى 300
فئة الضغط: RF15: ASME Class 150؛ RF30: ASME Class 300
نطاق درجة حرارة التشغيل: -50°F إلى 650°F (-46°C إلى 343°C)
تصميم جسم الصمام: صمام كروي عائم أحادي الجسم ومصبوب بدقة
مادة جسم الصمام: فولاذ مقاوم للصدأ (CF8M)، فولاذ كربوني (WCB)، سبائك خاصة
مادة الكرة: فولاذ مقاوم للصدأ (CF8M)
مادة ساق الصمام: ASTM A479 Gr 316، 17-4PH، مونيل
مادة المقعد: قياسي: TFM 1600؛ اختياري: Tek-Fil®، PEEK، UHMWPE، RPTFE، معدن
فئة الإحكام: ASME Class VI، بدون تسرب؛ إحكام ثنائي الاتجاه بمستوى الفقاعات، يدعم الإحكام عند الضغط المنخفض/الفراغ
نوع المنفذ: منفذ قياسي
معيار الفلنجة: ASME B16.5
معيار طول الوجه إلى الوجه: ASME B16.10
واجهة تركيب المشغل: منصة تركيب ISO 5211 مصبوبة كقطعة واحدة (غير متوفرة لجميع المقاسات)
معايير التصميم: ASME B16.34، API 608، MSS SP72، NACE MR0175
معايير الاختبار: API 598، ASME B16.34، MSS SP 61
الشهادات: API 607، ATEX، CRN، NSF 61/372، PED، PE(S)R، TR CU، SIL

مجالات التطبيق

عزل خطوط معالجة النفط والغاز

يستخدم للإيقاف والعزل في خطوط عمليات معالجة النفط والغاز. يقلل الجسم أحادي القطعة من مسارات التسرب، ويدعم تصميم التحميل المسبق الإيجابي لمقاعد الصمام المبطنة إحكامًا ثنائي الاتجاه بمستوى الفقاعات في ظروف الضغط المنخفض أو الفراغ؛ وتوضح وثائق المنتج ملاءمته لتطبيقات النفط والغاز.

إيقاف السلامة لخطوط نقل الوقود

يستخدم للإيقاف والعزل في خطوط نقل الوقود. تتميز هذه السلسلة بشهادتي API 607 وATEX، وبنطاق درجة حرارة تشغيل من -46°C إلى 343°C، كما تتوفر خيارات لمواد المقاعد مثل PEEK والمعدن.

تحكم التعديل بالكرة على شكل V في العمليات المؤتمتة

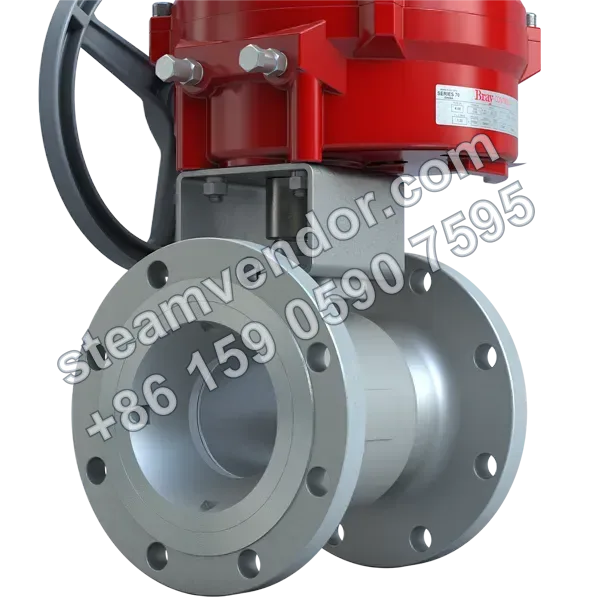

يستخدم لتنظيم التدفق أو الضغط في العمليات الصناعية. يمكن توفير سلسلة RF15/RF30 بسدادة صمام تحكم كروية على شكل V، كما تتوفر منصة تركيب ISO 5211 مصبوبة كقطعة واحدة في بعض المقاسات لدعم التشغيل الآلي بالمشغل.

عزل أنظمة إمدادات المياه البلدية والصناعية

يستخدم لعزل قطع التدفق في خطوط إمدادات المياه البلدية أو الصناعية. تتمتع هذه السلسلة بشهادة NSF 61/372، وتوفر أداء إحكام ثنائي الاتجاه بمستوى الفقاعات.

نقاط الاختيار

تصميم جسم مصبوب بدقة وأحادي القطعة

يعتمد جسم صمام كروي عائم مصبوب بدقة وأحادي القطعة، مما يقلل مسارات التسرب المحتملة الناتجة عن وصلات جسم الصمام ويدعم أداء الإحكام بمستوى الفقاعات.

تعويض حشوة التحميل الحي Smart Stem

تستخدم الطرازات صغيرة المقاس حشوة التحميل الحي Smart Stem وبنية شد مسبق مستمر بواسطة نوابض Belleville، لتعويض التغيرات البيئية وتآكل الحشوة وتقليل الحاجة إلى الضبط التقليدي للحشوة.

هيكل دعم الكرة للمقاسات الكبيرة وعزم التشغيل المنخفض

تُزوّد الطرازات ذات المقاسات الأكبر بهيكل محامل يدعم الكرة لتقليل عزم التشغيل، وهي مناسبة للتطبيقات ذات الأقطار الكبيرة التي تتطلب مشغلات يدوية أو آلية.

خيارات متعددة لمواد المقاعد

يأتي الصمام قياسيًا بمقاعد TFM 1600، مع خيارات لمقاعد Tek-Fil وPEEK وUHMWPE وRPTFE والمعدن، بما يتيح اختيار مادة المقعد وفقًا لظروف التشغيل.

منصة تركيب المشغل ISO 5211

تتوفر منصة تركيب مشغل ISO 5211 مصبوبة كقطعة واحدة في بعض المقاسات لتسهيل تهيئة المشغلات المؤتمتة. يجب تأكيد المقاسات المتاحة المحددة وفقًا لدليل المنتج.

ملاحظات التركيب والصيانة

التحقق من الضغط ودرجة الحرارة ونطاق التصنيف

قبل التشغيل، يجب التأكد من أن الضغط ودرجة الحرارة الفعليين يتوافقان مع فئة الضغط المقابلة لـ RF15 أو RF30 ونطاق درجة الحرارة المسموح للصمام. يجب أن تستند الحدود المحددة إلى تكوين الصمام ولوحة البيانات.

الأسئلة الشائعة

ما الخصائص الهيكلية الأساسية للصمام الكروي ذي الفلنجات RF15/RF30؟

يعتمد RF15/RF30 تصميم جسم مصبوب بدقة وأحادي القطعة، مما يقلل مسارات التسرب ويساعد على تحقيق إحكام بمستوى الفقاعات وخفض عزم التشغيل. كما تُزوّد الطرازات ذات المقاسات الأكبر بهيكل محامل يدعم الكرة لتحسين سهولة التشغيل بصورة إضافية.

ما ظروف التشغيل المناسبة لاختيار هذه السلسلة؟

يوفر RF15/RF30 تكوينات ASME Class 150 و300، بمقاسات تغطي NPS 1 إلى 12 / DN 25 إلى 300. ويمكن استخدامه في التطبيقات التي تتطلب توصيلات فلنجية ومنفذًا قياسيًا ومتطلبات إحكام مرتفعة. يجب تأكيد التكوين المحدد وفقًا للطراز الفعلي وظروف التطبيق.

ما قيمة تصميم المقعد والإحكام في الاستخدام؟

تعتمد هذه السلسلة تصميم التحميل المسبق الإيجابي لمقاعد الصمام المبطنة، بما يدعم قدرة الإحكام عند الضغط المنخفض/الفراغ ويحقق إحكامًا ثنائي الاتجاه بمستوى الفقاعات. يعد هذا التصميم أكثر فائدة للتشغيل طويل الأمد في الظروف التي تتطلب أداء إيقاف مستقرًا ومخاطر تسرب أقل.

ما اعتبارات التركيب المؤتمت لسلسلة RF15/RF30؟

توفر هذه السلسلة منصة تركيب ISO 5211 مصبوبة كقطعة واحدة، لتسهيل تركيب المشغل والتشغيل المؤتمت. تجدر الإشارة إلى أن هذا التكوين غير متوفر لجميع المقاسات، ويجب تأكيد التوافر الفعلي وفقًا للطراز المحدد.

ما النقاط التي يجب الانتباه إليها أثناء التركيب والصيانة؟

تستخدم طرازات 1/2" إلى 2" تقنية Smart Stem™ لتحقيق شد مسبق مستمر للحشوة داخليًا؛ بينما تستخدم طرازات 2 1/2" إلى 12" غدة حشوة مستقلة، مما يتيح الضبط دون إزالة أجهزة التركيب أو المشغل. يعوض نظام الحشوة التغيرات البيئية والتآكل من خلال الضغط ذاتي الضبط، مما يساعد على إطالة عمر الخدمة.
